Redes HFC: La Evolución de la Fibra Óptica y el Cable Coaxial

Las redes de Fibra Óptica (FO) y las redes HFC (Hybrid Fiber-Coaxial) representan la columna vertebral de las comunicaciones modernas, permitiendo la transmisión de datos a velocidades sin precedentes y soportando una gama cada vez mayor de servicios. Si bien la fibra óptica es la tecnología de transmisión preferida por su capacidad y rendimiento superiores, las redes HFC, que combinan fibra óptica y cable coaxial, han demostrado ser una solución robusta y escalable, especialmente en el ámbito de la televisión por cable y el acceso a Internet de alta velocidad. Este artículo explora el funcionamiento de las redes HFC, el equipamiento necesario, los aspectos normativos y constructivos, y las consideraciones técnicas que garantizan su rendimiento satisfactorio.

Arquitectura y Componentes Fundamentales de una Red HFC

Una red HFC es un sistema híbrido que integra la alta capacidad de la fibra óptica con la infraestructura de cable coaxial existente, utilizada tradicionalmente para la distribución de televisión por cable (CATV). Esta combinación permite aprovechar las ventajas de ambos medios para ofrecer servicios de datos de alta velocidad, televisión digital y telefonía.

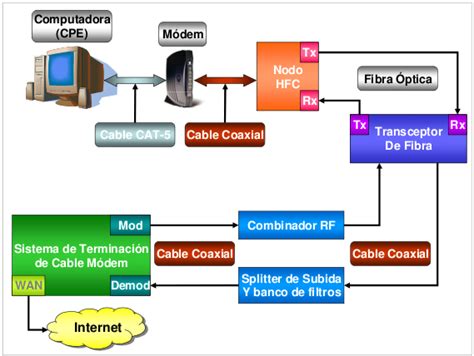

La arquitectura típica de una red HFC se puede dividir en varias partes clave:

• Cabecera Regional y Local: Son los puntos de origen de las señales. La cabecera regional recibe las señales de diversas fuentes, como proveedores de contenidos, Internet o canales de televisión. Luego, estas señales se procesan y se envían a la cabecera local, donde se modulan y se preparan para su distribución. En la cabecera local se encuentran equipos como el CMTS (Cable Modem Termination System), que es el corazón de la red HFC para la transmisión de datos.
• Nodo Óptico: En este punto, la señal óptica que viaja por fibra monomodo se convierte a una señal de radiofrecuencia (RF) que puede ser transmitida por cable coaxial. Los nodos ópticos son cruciales para la expansión de la red HFC, ya que permiten dividir la red en segmentos más pequeños, mejorando la gestión del ancho de banda y la calidad del servicio.
• Red Troncal de Fibra Óptica: Constituye la espina dorsal de la red, transportando datos a altas velocidades (hasta gigabits por segundo) a través de fibras monomodo. Estas fibras están construidas en torno a normas industriales bien definidas y permiten la transmisión de datos a largas distancias sin degradación significativa de la señal. Prácticamente todos los cables del sistema telefónico moderno son de fibra óptica, y las redes HFC se conectan a estas troncales de fibra óptica.

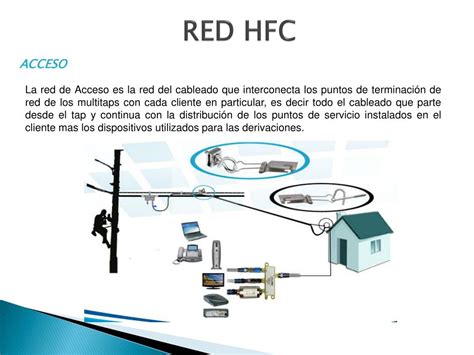

• Red Coaxial: La señal RF se distribuye desde el nodo óptico a través de una red de cable coaxial. Esta red, tradicionalmente utilizada para CATV, soporta la transmisión de datos y vídeo. Sin embargo, el cable coaxial suele ser de baja velocidad en comparación con la fibra, especialmente en lo que respecta a las capacidades de transmisión de datos a alta velocidad. La red coaxial se extiende hasta el hogar del usuario, donde se conecta a un cable módem.

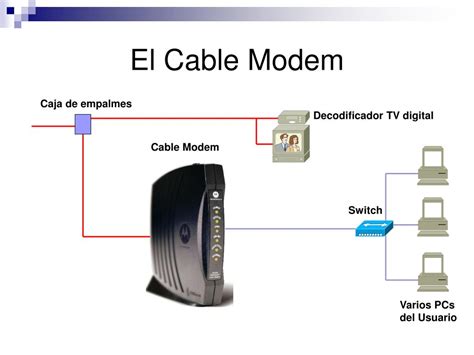

• Cable Módem (CM): Es el dispositivo ubicado en el domicilio del usuario que permite la conexión a la red HFC. El cable módem actúa como una interfaz entre el ordenador del usuario y la red HFC, traduciendo las señales RF a datos digitales y viceversa. Normalmente se conecta al ordenador mediante Ethernet (10BASE-T), proporcionando una interfaz de alta velocidad a bajo costo y una clara separación entre el usuario y la red. Algunos cable módems pueden actuar como puente transparente o como router IP, y permiten la conexión de varios PCs.

Funcionamiento de la Transmisión de Datos en Redes HFC

Las redes HFC operan bajo un modelo de medio broadcast, lo que significa que los canales ascendente y descendente son compartidos por todos los usuarios dentro de una zona o segmento de la red.

• Sentido Descendente: Los datos se transmiten desde la cabecera (CMTS) hacia los usuarios. Los datos se modulan en una portadora analógica de un canal de televisión de 6 MHz (NTSC) u 8 MHz (PAL), normalmente en la zona de altas frecuencias del espectro. Todos los cable módems reciben todo el tráfico descendente, pero solo procesan aquellos datos dirigidos a ellos, identificados por su dirección MAC única. La transmisión descendente es gestionada por el CMTS, que emite las señales sin conflicto. Técnicas de modulación como 256 QAM son comunes para maximizar la capacidad en este sentido, alcanzando velocidades de hasta 10.9 bits/símbolo.
• Sentido Ascendente: Los datos se transmiten desde el cable módem del usuario hacia la cabecera. Se utilizan las bajas frecuencias del espectro, no empleadas normalmente en CATV. Los canales ascendentes son más problemáticos debido a la banda de RF más "sucia" (interferencias de radioaficionados, emisiones de onda corta, etc.) y al ruido e interferencia introducidos por todos los usuarios de la zona (efecto "embudo"). Esto obliga a limitar el número máximo de usuarios y amplificadores en cascada en cada zona. Para gestionar este acceso compartido, se utiliza el protocolo TDMA (Time Division Multiple Access), donde cada cable módem solicita permiso al CMTS para transmitir, recibiendo "crédito" para emitir una cantidad de bits. Las técnicas de modulación como QPSK y 16 QAM son habituales en el sentido ascendente, ofreciendo velocidades de hasta 7 y 8 bits/símbolo respectivamente.

La capacidad teórica de una red HFC es impresionante. Suponiendo que se utilizara exclusivamente para transmitir datos, la capacidad máxima descendente podría alcanzar más de 5 Gb/s, mientras que la ascendente podría llegar a unos 250 Mb/s, todo ello disponible para cada zona de la red. Esta capacidad se distribuye entre los usuarios conectados a esa zona, funcionando de manera similar a una LAN, pero con la particularidad de que solo el CMTS puede transmitir en descendente y solo el CMTS recibe en ascendente. Dos cable módems no pueden hablar directamente entre sí; toda comunicación debe pasar por el CMTS.

Estándares y Evolución de las Redes HFC

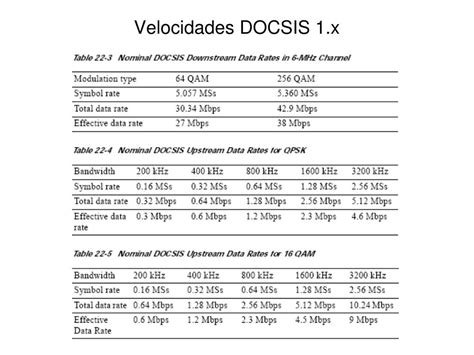

Inicialmente, existieron varios estándares diferentes para la transmisión de datos sobre redes HFC. Sin embargo, la industria ha convergido en los estándares DOCSIS (Data-Over-Cable Service Interface Specification), desarrollados por un consorcio de operadores de cable y adoptados por la ITU-T. DOCSIS ha evolucionado a lo largo de varias versiones:

• DOCSIS 1.0: El estándar original, desarrollado en EE.UU.
• DOCSIS 1.1: Incorpora funciones de priorización (QoS) y permite la fragmentación de paquetes para evitar que un usuario monopolice el canal ascendente. Esto es crucial para servicios como VoIP (telefonía por Internet). La mayoría de los cable módems actuales están preparados para DOCSIS 1.1 mediante actualizaciones de firmware.
• DOCSIS 2.0: Mejora significativamente la capacidad ascendente al incorporar 64 QAM y canales de 6.4 MHz, pudiendo alcanzar hasta 30 Mb/s en sentido ascendente y permitiendo servicios simétricos. También mejora la corrección de errores.
• DOCSIS 3.0 y posteriores: Continúan mejorando la capacidad, la eficiencia y la seguridad de las redes HFC, adaptándose a las crecientes demandas de ancho de banda para servicios como streaming de video de alta definición, juegos en línea y aplicaciones empresariales.

Aspectos Clave en el Diseño e Instalación de Redes HFC

El diseño y la construcción de una red HFC exitosa implican una cuidadosa planificación y consideración de diversos factores:

• Elección de la Fibra Óptica: La fibra monomodo (SM) es la opción preferida para las redes HFC debido a su capacidad para transmitir datos a largas distancias con mínima pérdida de señal. Normas como la G.652 definen las características de la fibra monomodo estándar, optimizada para longitudes de onda de 1550 nm, que funcionan bien con láseres y son compatibles con la mayoría de los equipos de transmisión. Para aplicaciones específicas, como la multiplexación por división de longitud de onda (WDM), se pueden utilizar fibras optimizadas a otras longitudes de onda.
• Equipamiento de Transmisión: La selección del equipo de transmisión es fundamental y puede depender del tipo de comunicaciones que transportará la red. Esto incluye transmisores ópticos, receptores ópticos, amplificadores ópticos y nodos ópticos. La compatibilidad entre los componentes es crucial, y se deben considerar las interfaces ópticas de la planta de cableado.
• Planta de Cableado: La planta de cableado, tanto de fibra óptica como coaxial, está estrechamente interrelacionada. La elección del cable adecuado dependerá del método de instalación (enterrado, aéreo, submarino), las condiciones ambientales y las necesidades de ancho de banda. Los cables de fibra óptica para exteriores (OSP) requieren protección contra la humedad, roedores y tensiones mecánicas.
• Servidumbres, Autorizaciones e Inspecciones: La construcción de proyectos de redes HFC a menudo implica la necesidad de servidumbres, autorizaciones y la superación de inspecciones locales. Es vital conocer la normativa local aplicable y obtener los permisos necesarios antes de iniciar cualquier trabajo de construcción. Esto puede incluir la coordinación con empresas de servicios públicos para evitar interferencias con líneas de alta tensión o gas.
• Alimentación Ininterrumpida: Asegurar una alimentación eléctrica de alta calidad y sin interrupciones en cada ubicación de los equipos de red es vital para el funcionamiento continuo del sistema.
• Diseño y Documentación: Un buen mapa, similar a Google Maps, es un punto de partida esencial para el diseño de la red. Se requiere un diseño CAD completo para redes de larga distancia, detallando la ubicación de todos los cables y puntos de conexión. La documentación exhaustiva, incluyendo datos de componentes, conexiones y resultados de pruebas, es crucial para la gestión, el mantenimiento y la resolución de problemas futuros. Los registros deben ser codificados por colores y almacenados de forma segura.
• Pruebas y Certificación: Las pruebas son una parte integral del proceso, desde la recepción del material hasta la certificación final de la instalación. Se deben realizar pruebas de pérdida de extremo a extremo de cada fibra, así como pruebas de continuidad y funcionamiento. El uso de un OTDR (Optical Time Domain Reflectometer) es fundamental para diagnosticar problemas en la planta de cable. Las pruebas deben cumplir con las normas pertinentes, como OFSTP-7 para monomodo.

Desafíos y Consideraciones Futuras

A pesar de la robustez de las redes HFC, la continua evolución tecnológica y las crecientes demandas de los usuarios presentan desafíos. La competencia de otras tecnologías, como la fibra hasta el hogar (FTTH) y las redes inalámbricas avanzadas, impulsa la necesidad de mejorar constantemente la capacidad y la eficiencia de las redes HFC. La inversión en la actualización de equipos, la implementación de estándares DOCSIS más recientes y la optimización de la infraestructura son clave para mantener la competitividad.

Además, la gestión de la planta de cable, incluyendo la restauración rápida en caso de fallos, requiere personal cualificado, suministros adecuados y planes de contingencia bien definidos. La coordinación con las empresas de servicios públicos y la minimización de las interrupciones del trabajo son aspectos logísticos importantes.

En resumen, las redes HFC representan una solución de comunicaciones avanzada que ha evolucionado significativamente desde sus orígenes en la televisión por cable. La combinación inteligente de fibra óptica y cable coaxial, respaldada por estándares robustos como DOCSIS y una cuidadosa planificación e instalación, permite ofrecer servicios de alta velocidad y fiabilidad, adaptándose a las necesidades cambiantes del panorama digital.
