Instalación de Redes Coaxiales: Fundamentos, Mejores Prácticas y Aplicaciones Modernas

La instalación de redes coaxiales, aunque a menudo eclipsada por tecnologías más nuevas, sigue siendo una piedra angular en la infraestructura de telecomunicaciones, especialmente para la distribución de señales de televisión y datos de alta frecuencia. Este artículo explora en profundidad los principios de la instalación de redes coaxiales, abarcando desde su estructura fundamental hasta las consideraciones técnicas para asegurar un rendimiento óptimo y duradero, así como su coexistencia con tecnologías emergentes como la fibra óptica.

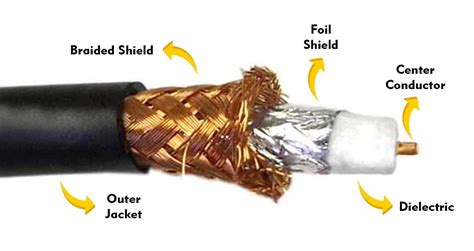

Comprendiendo la Estructura del Cable Coaxial

El cable coaxial es un tipo de cable eléctrico diseñado para transmitir señales de alta frecuencia. Su diseño particular le confiere una inmunidad superior a las interferencias electromagnéticas en comparación con otros tipos de cableado. Está compuesto por cuatro capas principales:

• Conductor Central: Generalmente un alambre de cobre sólido, es por donde viaja la señal principal. La calidad del material, como el cobre 100% sólido, es crucial para evitar problemas a largo plazo, a diferencia del cableado revestido de cobre que ha demostrado causar problemas de instalación y fallos futuros.
• Capa Aislante (Dieléctrico): Rodea el conductor central y asegura que la señal mantenga su calidad, incluso al recorrer largas distancias. La elección del material dieléctrico influye en las características de impedancia y atenuación del cable.
• Blindaje Metálico (Malla, Blindaje o Trenza): Actúa como referencia de tierra y retorno de las corrientes, protegiendo la señal de interferencias electrónicas externas. Un blindaje adecuado es fundamental para la integridad de la señal, especialmente en entornos con alta densidad de equipos eléctricos o contaminación electromagnética.
• Cubierta Exterior: La capa más externa que protege el cable de daños físicos y ambientales. Para instalaciones exteriores, es esencial que esta cubierta sea impermeable y resistente a las condiciones climáticas.

La configuración de estas capas permite que el cable coaxial transmita señales de alta frecuencia para televisión por cable, internet de banda ancha, comunicaciones satelitales y sistemas de vigilancia, manteniendo una alta calidad de transmisión.

La Instalación Profesional: Clave para un Rendimiento Óptimo

La instalación de redes coaxiales no se limita a tender cables; implica un proceso meticuloso que garantiza la fiabilidad y el rendimiento a largo plazo. Empresas especializadas como Profy y Proyectti en Santiago de Chile destacan la importancia de contar con técnicos profesionales que se enfoquen en cada detalle para asegurar una correcta instalación.

Consideraciones Fundamentales en la Instalación:

• Planificación Adecuada: Una planificación cuidadosa es el primer paso para evitar problemas de rendimiento y costosas modificaciones futuras. Esto incluye analizar las necesidades específicas del cliente, el tipo de señal a transmitir y el entorno de instalación.
• Selección de Materiales: Elegir cables de alta calidad es primordial. Se recomienda un cable coaxial con triple blindaje, baja atenuación (inferior a 20 dB/100 m en UHF), alta compatibilidad electromagnética (CEM) y con conductor central de cobre sólido. Para instalaciones Viasat, por ejemplo, se requiere un cable coaxial de alta velocidad (3.0 GHz) y conectores de compresión sellados contra la intemperie.
• Canalización y Tramos: Los cables coaxiales deben colocarse con curvas suaves que cumplan con las especificaciones de radio de curvatura mínimo (normalmente de 1 a 2 cm). Deben sujetarse cada 4 a 6 metros con abrazaderas adecuadas. Para instalaciones exteriores, se deben proteger con conductos impermeables.
• Tierra y Blindaje: El NEC (National Electrical Code) exige que los blindajes de los cables coaxiales se conecten a tierra lo más cerca posible del punto de entrada del cable coaxial al edificio. La conexión a tierra adecuada con una varilla de tierra es esencial para la seguridad y el rendimiento.
• Preparación de Extremos: La preparación precisa de los extremos del cable garantiza una transmisión óptima de la señal y conexiones fiables. Esto implica el uso de herramientas adecuadas para pelar y crimpar los conectores.
• Pruebas Exhaustivas: Después de la instalación, se deben realizar pruebas exhaustivas para verificar la calidad de la instalación e identificar problemas antes de la puesta en marcha de los sistemas. Herramientas de certificación como las de Fluke Networks son fundamentales para asegurar que la red cumple con los estándares técnicos.

Topologías y Componentes de Red Coaxial

La distribución de una red coaxial es el sistema mediante el cual se transporta la señal desde un punto de recepción hasta múltiples tomas. La elección de la topología y los componentes adecuados es crucial para el rendimiento general.

Tipos de Topologías:

• Distribución en Estrella: Cada toma de usuario se conecta directamente a un punto central (como una cabecera o repartidor). Esta topología es ideal para mantener niveles de señal uniformes en todos los puntos.
• Distribución en Cascada: La señal fluye de un punto a otro mediante derivadores instalados en serie. Es habitual en edificios de varias plantas, ya que minimiza el cableado horizontal, aunque puede generar mayor atenuación acumulada.
• Distribución Mixta: Combina ambas topologías, utilizando una estructura en estrella a partir de tramos en cascada o viceversa.

Componentes Principales:

• Cable Coaxial: El medio de transmisión, cuya calidad es determinante.
• Repartidores (Splitters): Dividen la señal de entrada en varias salidas de forma equitativa, ideales para distribuir la misma señal a varios puntos.
• Derivadores (Taps): Permiten extraer parte de la señal principal hacia una derivación secundaria sin interrumpir la línea principal.
• Tomas de Antena: El punto de conexión entre la red coaxial y el dispositivo final (televisor, decodificador).
• Conectores: Elementos de unión que deben ser de alta calidad y estar correctamente instalados.
• Amplificadores: Se utilizan cuando la pérdida total de señal debido a la longitud del cable y los divisores reduce la señal por debajo de los umbrales aceptables.
• Cabeceras de Distribución o Moduladores: Utilizados en sistemas más complejos para procesar y distribuir señales.

Aplicaciones y Consideraciones Modernas

Aunque la fibra óptica ha ganado prominencia, el cable coaxial sigue siendo una infraestructura relevante y confiable, especialmente para la distribución de señal de TV en entornos residenciales, hoteles, hospitales y centros educativos. La distribución de redes coaxiales sigue siendo, a día de hoy, una de las soluciones más eficientes y confiables para la distribución de señal de TV, especialmente en instalaciones colectivas como edificios residenciales, hoteles, hospitales o centros educativos.

Coexistencia con Fibra Óptica:

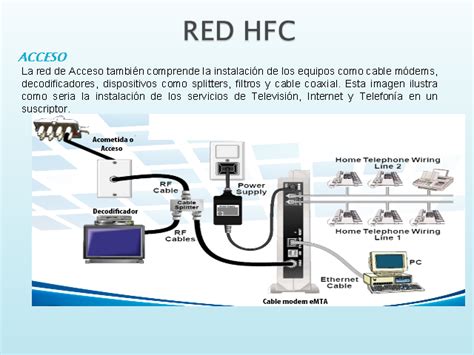

El cable de fibra óptica no ha venido a reemplazar completamente al coaxial, sino a complementarlo. La fibra óptica se utiliza como red troncal para transportar grandes volúmenes de datos a alta velocidad, mientras que el coaxial se emplea en la distribución final hasta las tomas de usuario. Esta combinación permite aprovechar lo mejor de ambos mundos: la alta capacidad y velocidad de la fibra óptica, junto con la solidez y facilidad de instalación del coaxial.

Aplicaciones Específicas:

• Internet por Cable: Muchos proveedores de servicios de Internet aprovechan el cable coaxial para ofrecer conexiones de alta velocidad.
• Sistemas de Vigilancia (CCTV): El cable coaxial es una opción robusta para la transmisión de video en sistemas de seguridad.
• Televisión Digital Terrestre (TDT) y Satélite: Sigue siendo el medio principal para la distribución de estas señales.

Distancias y Amplificación:

Las distancias prácticas máximas para el cable coaxial dependen del tipo de cable y la aplicación. El cable RG-6 admite tramos de hasta 300 metros para la mayoría de las aplicaciones de banda ancha y vídeo. El cable RG-11 extiende esta distancia a más de 600 metros con una degradación mínima de la señal. La amplificación se hace necesaria cuando la pérdida total de señal supera los umbrales aceptables.

Mantenimiento y Evolución de la Red Coaxial

Una red coaxial bien instalada y correctamente mantenida puede ofrecer años de servicio sin degradación significativa. El mantenimiento preventivo es clave para evitar deterioros en la señal. Esto incluye la inspección periódica de conectores, cables y equipos de distribución para asegurar su correcto funcionamiento y la ausencia de daños.

En 2025, los sistemas de distribución coaxial han evolucionado integrando componentes más eficientes, de menor pérdida y preparados para trabajar con señales digitales en alta definición, 4K e incluso 8K. Empresas como Televés lideran la integración de la red coaxial con tecnologías IP, desarrollando soluciones híbridas para entornos residenciales, hospitalarios y hospitality. Una red coaxial optimizada no solo garantiza una excelente calidad de señal de TV, sino que actúa como una infraestructura estratégica capaz de soportar nuevos servicios, ofrecer estabilidad operativa y reducir intervenciones técnicas.

En resumen, la instalación de redes coaxiales, cuando se realiza con profesionalismo y utilizando los materiales y técnicas adecuadas, sigue siendo una solución robusta y eficiente para una amplia gama de aplicaciones, complementando a las tecnologías más nuevas y asegurando una conectividad confiable. La inversión en una instalación de redes profesional es una decisión estratégica que impacta directamente en la productividad, la seguridad y la capacidad de crecimiento de una organización.
