La comunicación inalámbrica, ya sea a través de redes WiFi, LTE o GSM, es una parte fundamental de nuestra vida diaria. Para que estas conexiones sean confiables, la elección y comprensión de las antenas son cruciales. El alcance real de una señal celular no se limita a la potencia del dispositivo emisor, sino que está intrínsecamente ligado al tipo de antena utilizada, su ganancia, su patrón de radiación y el entorno en el que se encuentra instalada. Esta guía profundiza en cómo funcionan las antenas, cómo interpretar sus especificaciones técnicas y cómo seleccionar la más adecuada para cada aplicación.
Alcance y Patrones de Radiación: La Base de la Conexión

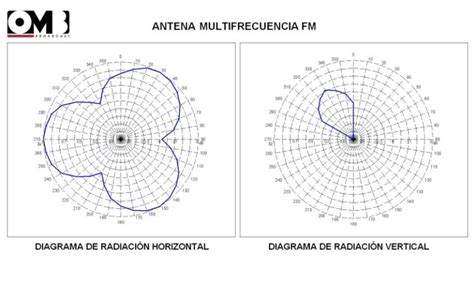

Las ondas de radio, portadoras de nuestras comunicaciones inalámbricas, encuentran obstáculos en su camino. La forma en que una antena interactúa con estos obstáculos y el espacio circundante está definida por su patrón de radiación. Una antena de alta ganancia, por ejemplo, tiende a concentrar su energía en un patrón de radiación más plano y enfocado. Esto significa que es ideal para enviar una señal a largas distancias a través de un punto específico. Sin embargo, esta concentración direccional puede ser una desventaja en entornos con múltiples niveles o donde la señal necesita distribuirse en diversas direcciones.
Las antenas de menor potencia, por otro lado, tienden a irradiar sus señales en elevaciones más altas y bajas dentro de un área local, típicamente cubriendo rangos de 30 a 60 metros. La ganancia de una antena no solo aumenta el poder de transmisión, sino que también mejora la sensibilidad del receptor. Esto se traduce en la capacidad de enviar la señal más lejos y, simultáneamente, de recibir señales más débiles dentro del área de cobertura.
La ganancia de una antena, medida en decibelios isotrópicos (dBi), es un indicador directo de la mejora en la fuerza de la señal. A medida que la ganancia aumenta, el patrón de radiación de la señal se aplana, concentrando la energía en un haz más estrecho. Este fenómeno tiene implicaciones directas en la cobertura: un mayor alcance horizontal a menudo viene a expensas de una menor cobertura vertical. Por ello, una antena de alta ganancia no siempre es la solución óptima para interiores o para cubrir múltiples niveles de un edificio.
Calculando la Ganancia y Entendiendo las Pérdidas

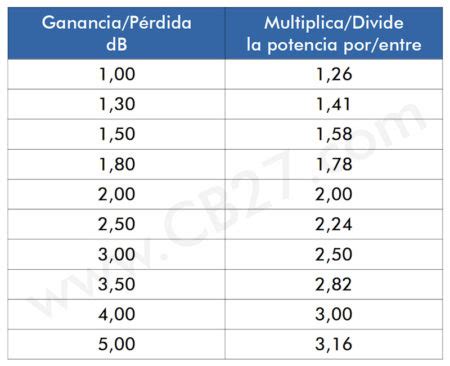

La ganancia de una antena es un factor clave para determinar su alcance efectivo. Existen reglas generales que ayudan a comprender el impacto de los cambios en la ganancia:
- "La regla de los 3 dB": Cada incremento de 3 dB en el nivel de ganancia duplica la potencia de la señal. Por el contrario, una disminución de 3 dB reduce la potencia a la mitad.
- "La regla de los 10 dB": Cada incremento de 10 dB resulta en un aumento de diez veces la potencia. De manera similar, una disminución de 10 dB reduce la potencia a una décima parte.
Es fundamental considerar también las pérdidas de señal inherentes a los cables de conexión. Si un cable se utiliza para conectar la antena a un dispositivo, la longitud y la calidad del cable pueden atenuar significativamente la señal antes de que llegue a la antena o después de que salga de ella. Estas pérdidas deben tenerse en cuenta al calcular el alcance total.

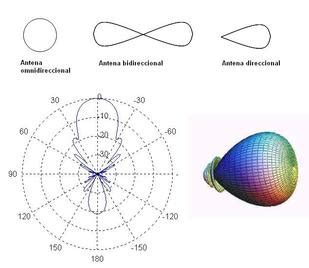

Antenas Omnidireccionales vs. Direccionales: Eligiendo la Forma Correcta
Las antenas se clasifican principalmente en dos categorías: omnidireccionales y direccionales, cada una con sus propias fortalezas y debilidades.
Las antenas omnidireccionales, como las antenas dipolo, irradian la señal en todas las direcciones dentro de un plano horizontal. Son ideales para cubrir áreas locales donde la ubicación exacta del dispositivo receptor puede variar. Sin embargo, su ganancia generalmente no supera los 12 dBi, y su patrón de radiación es más amplio, lo que limita su alcance máximo en comparación con las antenas direccionales.
Por otro lado, las antenas direccionales concentran la energía de la señal en una dirección específica, creando un haz de señal más estrecho y enfocado. Esto resulta en un mayor alcance en esa dirección particular y una reducción de la interferencia de señales no deseadas provenientes de otras direcciones. Las antenas direccionales son esenciales para enlaces punto a punto o para extender el alcance desde un punto de acceso hacia un área específica. A medida que la ganancia de una antena direccional aumenta, el haz de señal se vuelve más estrecho, requiriendo una alineación más precisa.
Dentro de las antenas direccionales, encontramos varios tipos:
- Antenas de Panel: Estas antenas dirigen la señal en un ángulo de aproximadamente 120 grados horizontalmente. Son una buena opción cuando el tráfico de señal es bidireccional o cuando la estética es una consideración importante, ya que a menudo se pueden montar de forma discreta en paredes.
- Antenas Yagi: Más direccionales que las de panel, las antenas Yagi son excelentes para enlaces punto a punto y para extender el alcance de sistemas de punto a multipunto. Ofrecen una intensidad de señal superior y pueden cubrir distancias de varios kilómetros. Son más fáciles de instalar y transportar que las antenas de rejilla.
- Antenas de Rejilla (Parabólicas o de Disco): Este tipo de antena ofrece el mayor alcance. Enfocan la energía de la señal en un punto muy específico, lo que las hace ideales para comunicaciones de larga distancia y enlaces punto a punto. Su alta ganancia se traduce en un haz de señal muy estrecho, que requiere una alineación precisa.
La elección entre una antena omnidireccional y una direccional depende en gran medida de la aplicación específica. Para cobertura en interiores o en edificios de varios niveles, las antenas omnidireccionales de menor ganancia (como las de 2 dBi) combinadas con repetidores estratégicamente ubicados pueden ser más efectivas. Si se requiere un enlace de larga distancia entre dos puntos fijos, una antena direccional de alta ganancia será la opción preferida.
El Mundo de los Decibelios: dBi, dBm y Potencia
Comprender las unidades de medida utilizadas en las especificaciones de las antenas es fundamental:
- dBi (decibelios isotrópicos): Esta unidad mide la ganancia de una antena en comparación con una antena isotrópica hipotética que distribuye la energía uniformemente en todas las direcciones. Un valor de dBi más alto indica una mayor capacidad de la antena para concentrar la energía en una dirección específica.
- dBm (decibelios milivatio): Esta unidad expresa la potencia de una señal en relación con un milivatio (mW). Se utiliza para comparar la potencia de la señal con una referencia de vatios. Un aumento en dBm se traduce en un incremento multiplicador en la potencia efectiva.
Es importante notar que no existe una correlación directa entre vatios y dBi. El término "dB" en sí mismo no es una medida absoluta, sino un estándar de comparación.
La siguiente tabla ilustra el impacto de los incrementos en la potencia, medidos en dBm:
| dBm Añadido Neto (después de pérdida de cable) | Incremento en Poder (Múltiplo) |
|---|---|
| 3.0 dBm | 2.0X |
| 3.5 dBm | 2.6X |
| 4.0 dBm | 3.2X |
| 4.5 dBm | 3.8X |
| 5.0 dBm | 4.3X |
| 5.5 dBm | 4.9X |
| 6.0 dBm | 5.5X |
| 6.5 dBm | 6.0X |
| 7.0 dBm | 6.6X |
| 7.5 dBm | 7.2X |
| 8.0 dBm | 7.7X |
| 8.5 dBm | 8.3X |
| 9.0 dBm | 8.9X |
| 9.5 dBm | 9.4X |
| 10 dBm | 10X |
| 12 dBm | 15X |
| 13 dBm | 20X |
| 16 dBm | 40X |
| 19 dBm | 80X |
| 20 dBm | 90X |
| 30 dBm | 500X |
| 40 dBm | 10,000X |
| 50 dBm | 100,000X |
| 60 dBm | 1,000,000X |
Que es dBm y dB en redes LTE
Errores Comunes y Consideraciones Adicionales
Al seleccionar una antena, es fácil caer en trampas comunes:
- Pensar que más dBi siempre es mejor: Una ganancia excesiva puede ser contraproducente, especialmente en interiores, al estrechar demasiado el haz de la señal y reducir la cobertura general.
- Usar antenas de alta ganancia en interiores: Como se mencionó, la naturaleza de los patrones de radiación de alta ganancia puede no ser adecuada para entornos con múltiples niveles o paredes.
- Ignorar las pérdidas de cable: Las pérdidas de señal en el cable pueden anular los beneficios de una antena de alta ganancia.
- Mezclar polarizaciones: Es crucial mantener la coherencia en la polarización (vertical u horizontal) tanto en la antena transmisora como en la receptora para una comunicación óptima.
- Usar una antena omnidireccional cuando se necesita una direccional, y viceversa: La elección errónea del tipo de antena resultará en un rendimiento deficiente.
Aplicaciones Modernas: LTE, IoT y 5G
Los principios de ganancia y patrón de radiación de las antenas son igualmente aplicables a las tecnologías modernas como LTE, IoT (Internet de las Cosas) y las redes 5G de sub-6 GHz. En estos contextos, la importancia de una selección de antena adecuada se magnifica debido a varios factores:
- Mayor distancia entre estaciones base: Las redes celulares modernas a menudo requieren que las señales viajen distancias más largas.
- Sensibilidad del enlace de retorno: La capacidad de los dispositivos para enviar información de vuelta a la estación base es crítica.
- Entornos industriales y rurales: Estas áreas pueden presentar desafíos adicionales debido a la interferencia y la topografía.
Entornos Específicos: Interiores, Exteriores y Materiales
Las condiciones ambientales juegan un papel vital en el alcance de las antenas. En exteriores, la ausencia de obstáculos como árboles, construcciones o colinas permite un alcance mayor. Sin embargo, la presencia de estos elementos puede reducir drásticamente la señal. Por ejemplo, muros de concreto en un edificio pueden atenuar la señal entre un 30% y un 50%.
El metal es un reflector de señales de radiofrecuencia. Las casas modernas a menudo incorporan aluminio en sus estructuras de muros, y el vidrio moderno puede contener tratamientos metálicos, ambos capaces de reflejar o atenuar la señal inalámbrica.
En interiores, la recomendación general es utilizar antenas de menor ganancia (como las de 2 dBi) y distribuir repetidores inalámbricos a intervalos regulares (aproximadamente cada 30 metros) para asegurar una cobertura uniforme. Los dispositivos portátiles, con su potencia de transmisión limitada, no se beneficiarán significativamente de antenas de muy alta ganancia en un extremo si no pueden mantener la señal a larga distancia.
La polarización de la antena se refiere a la orientación del campo electromagnético de la señal. Puede ser vertical, horizontal, circular o una combinación de estas. Es esencial que las antenas transmisoras y receptoras tengan la misma polarización para una recepción óptima. Los planos E y H son planos de referencia utilizados para describir la polarización lineal de una antena.
Comprender el funcionamiento de las antenas de telefonía celular es fundamental para apreciar la tecnología que nos permite estar conectados. Estas antenas, a menudo ubicadas en puntos elevados de las ciudades o sobre edificios, son indispensables para que podamos realizar llamadas y acceder a Internet. Cuando se realiza una llamada, la antena del celular se comunica con la antena más cercana, la cual procesa la señal y la envía al conmutador. Las llamadas, en última instancia, pasan de una antena a otra para completar la comunicación.

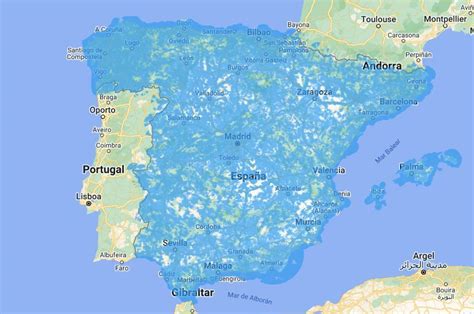

La densidad de antenas de telefonía celular en una zona está directamente relacionada con el número de habitantes y la demanda de servicios. Mapas de cobertura, como los generados por usuarios de aplicaciones de prueba de red, demuestran la distribución real de las señales 2G, 3G, 4G y 5G en condiciones reales. Estas mediciones, realizadas en el terreno, ofrecen una visión valiosa de la calidad y el alcance de la red móvil. Los datos de cobertura se conservan con una precisión de geolocalización de hasta 50 metros, y los mapas de velocidad se actualizan frecuentemente, proporcionando información dinámica sobre el rendimiento de la red.
