La instalación de fibra óptica es un proceso intrincado que, si bien promete velocidades de conexión sin precedentes y una fiabilidad excepcional, requiere una planificación meticulosa, herramientas especializadas y una ejecución precisa. Este artículo profundiza en los aspectos fundamentales de la instalación de fibra óptica, con un enfoque particular en los escenarios que involucran postes guía, cubriendo desde la planificación inicial hasta las pruebas finales y el mantenimiento.
Planificación y Diseño de la Infraestructura de Fibra Óptica
El pilar fundamental de cualquier instalación de fibra óptica exitosa reside en una planificación exhaustiva y un diseño detallado de la infraestructura. Antes de que los técnicos siquiera pisen el terreno, se embarcan en un proceso de diseño que abarca la ruta óptima del cable, la selección del tipo de fibra adecuado y la consideración de todos los obstáculos y la infraestructura existente.
Estudio del Sitio y Evaluación de Rutas
Un estudio del sitio meticuloso es el primer paso crucial. Este proceso implica recopilar datos detallados sobre el entorno de instalación, que pueden incluir mapas de servicios públicos, condiciones del suelo, topografía y factores ambientales. El objetivo es identificar posibles obstáculos, como carreteras, cuerpos de agua, edificios u otras infraestructuras subterráneas o aéreas que puedan afectar el tendido del cable.
La determinación de la ruta del cable es vital. Para instalaciones aéreas que involucran postes guía, esto significa evaluar la viabilidad de utilizar la infraestructura de postes existente, determinar la altura adecuada para el tendido del cable y planificar los puntos de anclaje y los soportes necesarios. Se debe tener en cuenta la distancia entre postes, la tensión del cable y el radio de curvatura mínimo para evitar dañar las fibras.
Selección del Tipo de Cable de Fibra Óptica

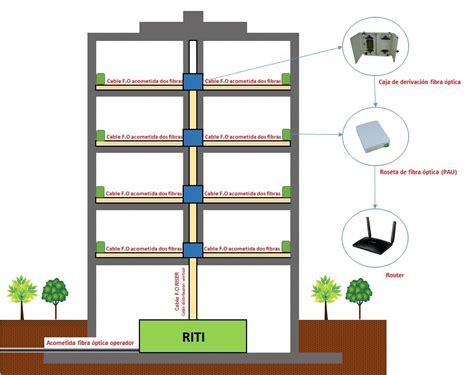

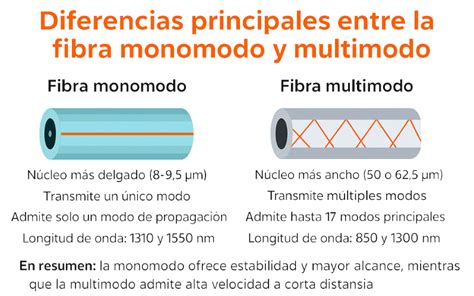

La elección entre fibra monomodo y multimodo depende en gran medida de la aplicación y la distancia de transmisión prevista. Las fibras monomodo, con su núcleo de 9 µm, son ideales para transmisiones de larga distancia debido a su capacidad para transportar una sola señal de luz con mínima dispersión. Por otro lado, las fibras multimodo, con un núcleo más grande de 50 µm, son más rentables para distancias más cortas y se utilizan comúnmente en redes locales dentro de edificios o campus.
Además del tipo de fibra, la construcción del cable es fundamental. Los cables de fibra óptica son delicados en comparación con los cables de cobre. La cubierta exterior y los componentes internos deben ser capaces de soportar la tensión de tracción prevista sin sufrir daños. Para instalaciones aéreas, se suelen emplear cables con un mensajero de acero para proporcionar resistencia adicional, o cables autoportantes que no requieren soporte externo.
Preparación para la Instalación
Una vez completada la planificación y el diseño, la fase de preparación se centra en asegurar que el sitio esté listo y que todo el equipo y los materiales necesarios estén disponibles y en óptimas condiciones.
Preparación de la Ruta del Cable
Para instalaciones aéreas que utilizan postes guía, la preparación de la ruta del cable implica inspeccionar los postes existentes para asegurar su integridad estructural y determinar la ubicación exacta donde se fijará el cable. Si se utilizan postes nuevos, estos deben ser instalados según las normativas y especificaciones del diseño.
Se debe asegurar que no haya obstrucciones en la ruta del cable aéreo, como ramas de árboles que necesiten ser podadas o cables de otros servicios que puedan interferir. La coordinación con las compañías de servicios públicos es esencial para garantizar la seguridad y evitar interrupciones en otros servicios.
Equipo y Materiales Necesarios

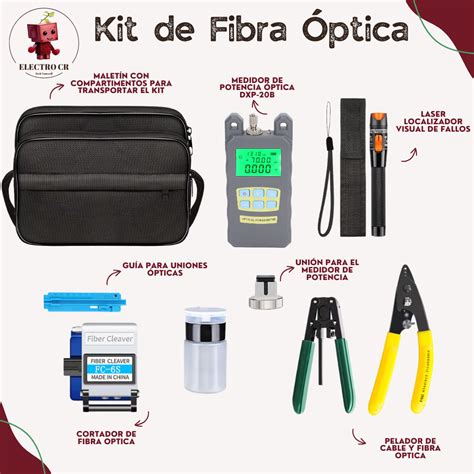

Los técnicos de fibra óptica confían en una gama de kits y herramientas especializadas durante el proceso de instalación. Estos incluyen:
- Cortadora de precisión: Para realizar cortes limpios y precisos en las fibras antes de la fusión o la terminación.
- Herramientas de pelado de fibra: Para retirar con cuidado las capas protectoras del cable sin dañar las fibras.

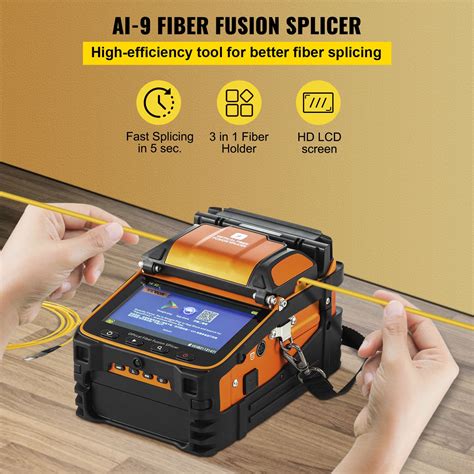

- Empalmadoras de fusión: Equipos sofisticados que fusionan dos fibras ópticas para crear una conexión continua con mínima pérdida de señal.
- Conectores: SC, LC o ST son los más utilizados, y su correcta instalación es crucial para evitar pérdidas de señal o interferencias.
- Equipo para tirar de cables: Incluye poleas, guías, lubricantes y, en algunos casos, cabrestantes automáticos con control de tensión.
- Equipo de prueba: OTDR (Reflectómetro Óptico en el Dominio del Tiempo), medidores de potencia óptica y fuentes de luz para verificar la integridad y el rendimiento del cable.
- Equipo de seguridad: Gafas de seguridad con filtros IR, guantes, cascos y ropa de alta visibilidad.
Proceso de Instalación de Fibra Óptica
El tendido del cable de fibra óptica es una de las fases más críticas y requiere una atención meticulosa para evitar daños y asegurar un rendimiento óptimo.
Tendido del Cable Aéreo en Postes Guía

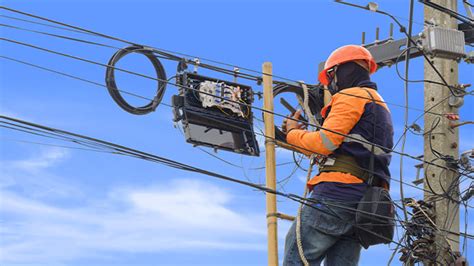

En instalaciones aéreas, el cable de fibra óptica se tiende entre los postes guía. Se deben seguir estrictas directrices para minimizar la tensión y proteger el cable:
- No tirar directamente de la fibra: La tensión debe aplicarse al elemento de resistencia del cable (como el hilo de aramida Kevlar o la varilla de fibra de vidrio), no a las fibras ópticas en sí.
- Controlar el radio de curvatura: Es fundamental vigilar el carrete de suministro y asegurarse de que no se comprometa el radio de curvatura mínimo del cable. Una curvatura excesiva puede provocar roturas, ya sea de forma inmediata o con el tiempo.
- Utilizar lubricantes adecuados: Para facilitar el deslizamiento del cable y reducir la fricción, especialmente en tramos largos o con curvas.
- Marcar secuencialmente el cable: Esto facilita su identificación y seguimiento durante la instalación y el mantenimiento.
- Técnica del 8: Para manipular el cable de forma eficaz y evitar torsiones, dividiendo los tirones largos en secciones más cortas y colocando el cable en forma de 8 en el suelo antes de introducirlo en la siguiente sección.
- Evitar retorcer el cable: Las torsiones pueden tensar las fibras y comprometer su integridad.
- Considerar la expansión térmica: En instalaciones exteriores, se debe tener en cuenta la expansión y contracción del cable debido a los cambios de temperatura. Se suele mantener una flecha de 0.75 m para una luz de 45 m para acomodar estos cambios.
- Seguridad en altura: Asegurar que haya personal cualificado en el lugar, especialmente cuando se trabaja cerca de líneas de alta tensión. El pandeo del cable puede aumentar con el calor o cuando los cables de alimentación transportan corrientes fuertes.
- Uso de cable mensajero: Si se utiliza un cable mensajero de acero, se debe evitar pasarlo en zigzag de un lado a otro del poste; es preferible mantenerlo en un solo lado.
Instalación de Soplado de Cable
En ciertos escenarios, especialmente para tendidos largos en conductos, se puede emplear la técnica de "soplado" o "impulso" de cable. En esta instalación, el cable de fibra óptica se inserta en un tubo y se sopla aire comprimido a lo largo del conducto.
- Prueba de empuje: Antes de proceder, se realiza una prueba para determinar la fuerza máxima segura de empuje para el cable.
- Longitud óptima para soplar: Se evalúa la trayectoria prevista para establecer la longitud óptima para soplar el cable, siguiendo las recomendaciones del fabricante del equipo (generalmente entre 900 m y 1.8 km).
- Caudal de aire adecuado: Es esencial mantener un caudal de aire adecuado (al menos 100 cmm) y una presión de aire dentro del conducto de al menos 680 kPa (preferiblemente 850 kPa).
- Lubricantes compatibles: Se deben aplicar únicamente lubricantes para cables/conductos específicamente recomendados por el fabricante del equipo de soplado.
Instalación de Conductos Subterráneos (si aplica)
Si parte de la instalación requiere tendido subterráneo, el proceso implica excavar zanjas e instalar conductos.
- Tamaño del conducto: Se recomienda un tamaño mínimo de entre 40 mm y 50 mm para conductos recién instalados. Para tendidos largos o previsiones de futuras instalaciones, se considera un tamaño de 100 mm o superior.
- Minimizar codos: Procurar minimizar los codos en el tendido de conductos para una eficacia óptima. Si se requieren varias curvas, se pueden instalar cajas de empalme.
- Terminales de plástico: Utilizar terminales de plástico en los extremos del conducto para evitar dañar el cable durante la tracción.
- Límite de distancia de subida vertical: Conocer y respetar el límite máximo de distancia de subida vertical para evitar la rotura de fibras, exceso de atenuación o deslizamiento de fibras en cables de tubo suelto.
Conoce la técnica de soplado de fibra óptica | Fremco
Terminación y Empalme
Una vez que el cable está tendido, el siguiente paso es conectar las fibras para formar una red funcional.
Conexión a Equipos de Red
Los conectores SC, LC o ST son los más utilizados. La correcta instalación de estos conectores garantiza que no haya pérdidas de señal o interferencias. Este proceso implica pelar las capas protectoras del cable, limpiar las fibras y alinearlas con precisión dentro del conector.
Empalme por Fusión
Si la instalación requiere unir dos cables de fibra óptica, se emplea el empalme por fusión. Este delicado proceso implica alinear y soldar los núcleos de fibra óptica utilizando una empalmadora de fusión especializada. La clave en esta instalación es garantizar una correcta fusión de la fibra en los empalmes y mantener la atenuación al mínimo.
Pruebas y Verificación
Después de la terminación y el empalme, es fundamental realizar una serie de pruebas para garantizar la integridad de la red de fibra óptica y su rendimiento.
Tipos de Pruebas
El equipo de la Asociación de Fibra Óptica (FOA) establece los requisitos mínimos que deben cumplirse. Los técnicos realizarán una serie de pruebas en cada cable de fibra óptica, que incluyen:
- Pérdida de inserción: Mide la pérdida de potencia óptica que ocurre cuando se inserta un componente en un enlace de fibra óptica.
- Pérdida de retorno: Mide la cantidad de luz que se refleja hacia atrás desde un componente o a lo largo de un enlace de fibra óptica.
- Pruebas OTDR: El Reflectómetro Óptico en el Dominio del Tiempo (OTDR) se utiliza para medir la pérdida de señal, identificar fallas potenciales, la ubicación de empalmes y conectores, y verificar que el cable cumple con las especificaciones de rendimiento.
Calidad de la Conexión
Es crucial vigilar la calidad de la conexión OLT (Optical Line Terminal) y los ONT (Optical Network Terminal) para garantizar un buen rendimiento. Se deben comprobar la continuidad y la atenuación antes de cada operación, incluso antes de la instalación, después de la instalación, después del empalme y después de la instalación del conector.
Protección y Mantenimiento de la Red
Una vez que las fibras del cable de alimentación están conectadas al terminal de la red óptica, es esencial proteger la red de fibra óptica.
Organización de Cables
Implementar una estrategia de organización de cables bien planificada es fundamental para mantener los cables ordenados, protegidos y fácilmente accesibles para futuros mantenimientos y actualizaciones. Esto implica un cuidadoso enrutamiento de cables para garantizar la limpieza y prevenir enredos o daños. El almacenamiento adecuado de equipos también es esencial.
Etiquetado
El etiquetado adecuado de cables y puntos de terminación facilita el mantenimiento y la resolución de problemas en el futuro. Marcar el cable como "Cable de Fibra Óptica" ayuda a los electricistas a identificarlo correctamente.
Consideraciones Ambientales y de Seguridad
Las consideraciones ambientales y de seguridad son primordiales en cualquier instalación de fibra óptica.
Seguridad del Personal
- Formación del personal: Asegurarse de que el personal esté formado en seguridad de la instalación.
- Higiene: No comer, beber ni fumar donde se manipulen fibras de vidrio desnudas.
- Protección ocular: Utilizar lentes de seguridad con filtros IR para trabajos extensos con fibra.
- Área de trabajo: Separar o aislar la zona de trabajo para impedir el acceso a personal no autorizado o no formado.
Cumplimiento de Normativas
Cumplir siempre las normativas locales y nacionales en materia de incendios y construcción. Emplear técnicas de "cortafuegos" para todos los cables que atraviesen cortafuegos y utilizar cables con clasificación plenum según exija la normativa.
Protección contra Agentes Ambientales
- Conductos y bandejas: Utilizar conductos o bandejas específicos para los cables de fibra óptica y mantener las juntas estancas.
- Sellado de cables: Tapar o sellar los cables bloqueados por agua con gel o lubricante bloqueador de agua.
- Condiciones de temperatura: Instalar los cables en lugares donde el rango de temperatura impuesto esté dentro del rango de funcionamiento especificado. El incumplimiento de la temperatura de funcionamiento puede provocar una atenuación excesiva.
Conclusión Parcial: La Importancia de una Instalación Profesional
Si bien puede resultar tentador intentar instalar la fibra óptica uno mismo, no se recomienda este método. El coste exacto de su instalación de fibra óptica dependerá de varios factores, como la complejidad de la instalación, la comunicación con su proveedor de servicios y la disponibilidad de los técnicos. Contratar a profesionales garantiza que se sigan las mejores prácticas, se utilicen las herramientas adecuadas y se cumplan las normativas de seguridad, lo que resulta en una red de fibra óptica fiable y de alto rendimiento. Si está listo para cambiar a una conexión a Internet más rápida y confiable, un equipo de expertos puede ayudarlo a lograr una instalación perfecta.
