A medida que nuestro entorno tecnológico se expande, la necesidad de interconectar diversos dispositivos se vuelve cada vez más crucial. En este contexto, explorar las capacidades de cables y adaptadores que van más allá de su propósito aparente abre un abanico de posibilidades. Uno de los aspectos más intrigantes es la posibilidad de transmitir señales de video VGA, un estándar de conexión analógica más antiguo, a través de cables Ethernet, que están diseñados para la transmisión de datos digitales en redes. Esta capacidad de hacer "funcionar" un cable VGA con Ethernet no es magia, sino una aplicación ingeniosa de los principios de transmisión de señales y la flexibilidad inherente de los cables de par trenzado.
Comprendiendo los Estándares de Conexión: VGA, DVI y HDMI
Antes de adentrarnos en la adaptación de VGA a Ethernet, es fundamental comprender los estándares de conexión de video más comunes.

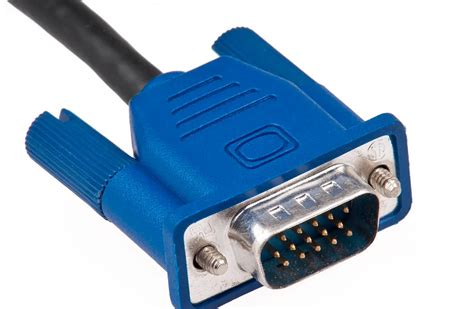

VGA (Video Graphics Array): El Legado Analógico
VGA, siglas de Video Graphics Array, representa un estándar de interfaz analógica para la transmisión de señales de video. Aunque prácticamente obsoleto en la mayoría de los dispositivos modernos, aún se encuentra en algunos equipos antiguos, como monitores CRT y proyectores de hace años. La identificación de un puerto VGA se realiza por su característica ranura rectangular con dos filas de pines en forma de triángulo, y a menudo, tornillos laterales para asegurar el cable.
Los cables VGA son generalmente más económicos de producir en comparación con sus sucesores digitales. Sin embargo, su principal desventaja radica en la calidad de la señal, que se degrada significativamente con la distancia. Las resoluciones máximas que admiten son modestas, típicamente hasta 640x480 píxeles (VGA), aunque pueden soportar resoluciones superiores como 800x600 o 1024x768. Los tendidos de cable VGA se recomiendan para distancias relativamente cortas, generalmente hasta unos 15 metros (50 pies), para evitar la pérdida de calidad de imagen.
DVI (Digital Visual Interface): Un Paso Hacia lo Digital
DVI, o Digital Visual Interface, es un estándar de interfaz digital para la transmisión de señales de video de alta calidad. A diferencia de VGA, DVI puede transmitir tanto señales digitales como analógicas, lo que lo convierte en un conector versátil. Los puertos DVI se encuentran comúnmente en monitores, televisores y tarjetas gráficas de ordenadores.
Existen varias variantes de DVI:
- DVI-A: Transmite solo señales analógicas, similar a VGA.
- DVI-D: Transmite solo señales digitales, ideal para monitores LCD modernos. Puede ser de enlace único (resoluciones hasta 1920x1200) o de doble enlace (resoluciones hasta 2560x1600).
- DVI-I: Transmite tanto señales digitales como analógicas, ofreciendo compatibilidad con ambos tipos de equipos.
Los conectores DVI suelen ser de color blanco, y a diferencia de VGA, su conexión es más segura gracias a los tornillos de sujeción. Aunque mejor que VGA, DVI se está quedando atrás frente a estándares más modernos.

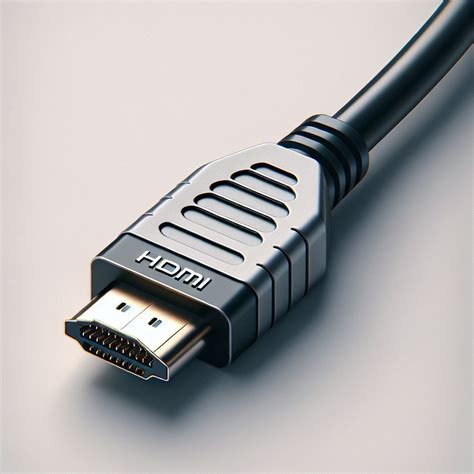

HDMI (High-Definition Multimedia Interface): El Estándar Moderno
HDMI, o High-Definition Multimedia Interface, es el estándar de interfaz digital por excelencia para la transmisión de audio y video de alta definición. Presente en la mayoría de los dispositivos electrónicos modernos, HDMI transmite señales de audio y video sin comprimir, garantizando una calidad de imagen y sonido excepcional.
Los puertos HDMI se identifican por una pequeña ranura rectangular, a menudo acompañada del logotipo de HDMI. Existen diferentes versiones de HDMI (1.4, 2.0, 2.1), cada una con capacidades de resolución y ancho de banda mejoradas, soportando desde 1080p hasta resoluciones 4K y 8K. Algunas versiones de HDMI incluyen ARC (Audio Return Channel), que permite el envío de audio desde el dispositivo de pantalla de vuelta a un receptor de audio.

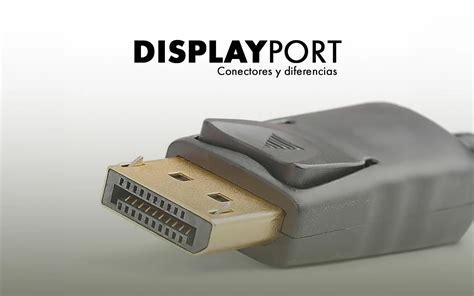

DisplayPort: Una Alternativa Potente
DisplayPort es otro estándar de interfaz de audio y video digital que se encuentra comúnmente en dispositivos electrónicos modernos. Similar a HDMI en su capacidad para transmitir audio y video de alta calidad, DisplayPort a menudo ofrece un mayor ancho de banda, soportando resoluciones de hasta 8K.
La identificación de un puerto DisplayPort se realiza por una ranura rectangular con un pequeño bisel en un lado. También existe una versión más pequeña, Mini DisplayPort, común en dispositivos portátiles.
La Magia de la Adaptación: VGA sobre Ethernet
La posibilidad de transmitir una señal VGA a través de un cable Ethernet Cat-5 (o sus versiones mejoradas como Cat-5e y Cat-6) se basa en dos principios clave:

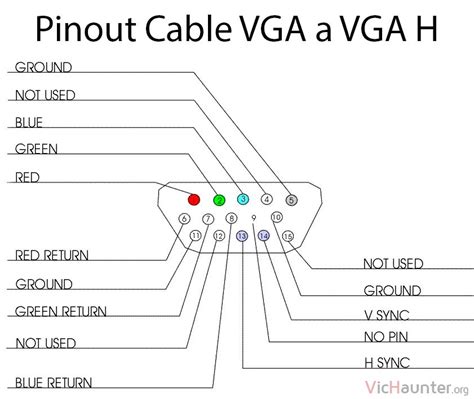

- Redundancia de Pines VGA: Un conector VGA estándar tiene 15 pines (o 13, en algunas configuraciones), pero solo alrededor de 8 de ellos son realmente necesarios para transmitir la señal de video VGA. Los pines restantes se utilizan para otras funciones o están vacíos.
- Naturaleza del Cable Ethernet: Los cables Ethernet están construidos con pares de cables trenzados. Este trenzado es intrínsecamente bueno para reducir la interferencia electromagnética y permitir la transmisión de señales a distancias más largas de lo que sería posible con cables sin trenzar. Al utilizar pares de cables Ethernet para transportar los conductores necesarios de la señal VGA, se aprovecha esta propiedad.
¿Cómo Funciona la Conversión?

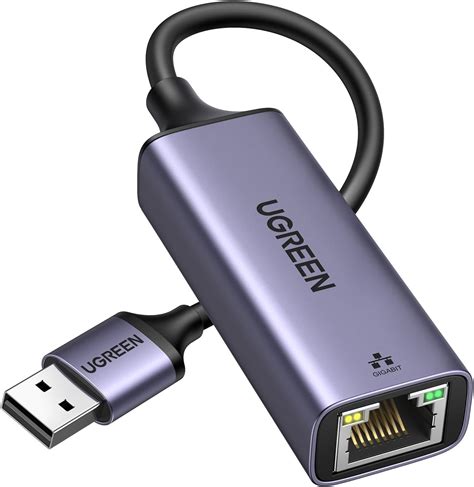

La transmisión de VGA sobre Ethernet requiere el uso de adaptadores o "conversores". En el extremo de origen (generalmente la computadora con salida VGA), un adaptador convierte la señal VGA de 15 pines (HD15) a un conector RJ45, que es el conector estándar de Ethernet. Este adaptador se conecta a la salida VGA de la computadora y a un cable Ethernet.
En el extremo de destino (generalmente el monitor o proyector), otro adaptador realiza la conversión inversa, tomando la señal del cable Ethernet a través de un conector RJ45 y reconvirtiéndola a una señal VGA que el dispositivo de visualización pueda interpretar.
Estos adaptadores pueden ser placas de circuito impreso simples o dispositivos más elaborados. Para el extremo del monitor, se puede utilizar una placa con un conector RJ45, un conector VGA hembra y enlaces de cable, o incluso dos adaptadores de macho HD15 a RJ45 junto con un acoplador VGA hembra-hembra.
Factores que Afectan el Rendimiento
Si bien es posible enviar señales VGA sobre Ethernet, el rendimiento y la calidad de la imagen dependerán de varios factores:
- Resolución y Frecuencia de Actualización: A menor resolución y frecuencia de actualización, la señal es más robusta y puede transmitirse a mayores distancias. Las resoluciones más altas y las frecuencias de actualización más rápidas pondrán a prueba los límites de la transmisión.
- Contraste y Brillo: Un mayor contraste y brillo en la imagen pueden permitir una transmisión más lejana.
- Interferencia: La calidad de la transmisión puede verse afectada por la interferencia de otras fuentes de cableado o dispositivos electrónicos. Correr el cable Ethernet en su propio conducto, preferiblemente metálico, o evitar correrlo en paralelo con otros cables puede mejorar la fiabilidad.
- Calidad del Cable Ethernet: Si bien Cat-5e y Cat-6 funcionan bien, la calidad de construcción del cable Ethernet puede influir en la distancia y la claridad de la señal.
Aplicaciones y Consideraciones
La capacidad de extender una conexión VGA a través de cables Ethernet es particularmente útil en escenarios donde la ubicación del dispositivo de visualización está lejos de la fuente de video, y los cables VGA tradicionales serían demasiado cortos o difíciles de instalar. Esto puede incluir:
- Presentaciones en Salas Grandes: Extender la señal de una computadora portátil a múltiples pantallas distribuidas por una sala.
- Instalaciones Fijas: En aulas, salas de conferencias u oficinas donde se requiere una conexión de video de larga distancia.
- Uso con Monitores Antiguos: Si bien VGA es obsoleto, todavía puede haber situaciones en las que sea necesario conectar monitores antiguos a fuentes de video más modernas (utilizando un convertidor VGA a HDMI, por ejemplo) y se requiera una extensión de cable.
Es importante recordar que esta solución está adaptada para señales VGA. Si se requiere la transmisión de señales digitales de alta definición como las que proporcionan HDMI o DisplayPort, se deben utilizar los cables y adaptadores correspondientes diseñados para esos estándares, ya que intentan forzar estas señales a través de Ethernet puede no ser viable o resultar en una calidad muy pobre.
Extender video HDMI mediante UTP.
El Futuro de las Conexiones de Video
Mientras que la adaptación de VGA a Ethernet demuestra la ingeniosidad para extender tecnologías existentes, el futuro de las conexiones de video reside en los estándares digitales como HDMI y DisplayPort. Estos ofrecen no solo mayor calidad de imagen y sonido, sino también mayor ancho de banda, capacidades avanzadas como HDR (High Dynamic Range), y la integración de audio y video en un solo cable.
Sin embargo, la existencia y la aplicación de soluciones como la transmisión de VGA sobre Ethernet subrayan la importancia de comprender las capacidades de los diferentes tipos de cables y la flexibilidad que ofrecen las tecnologías de transmisión de señales, incluso cuando se trata de conectar dispositivos de épocas distintas. Permite aprovechar al máximo el equipo existente y encontrar soluciones prácticas para desafíos de conectividad específicos.
