La integración de un sistema de Identificación por Radiofrecuencia (RFID) exitoso depende en gran medida de la correcta selección e implementación de sus componentes. Entre estos, las antenas RFID juegan un papel fundamental, actuando como el puente esencial entre el lector y las etiquetas. A primera vista, las antenas RFID pueden parecer muy similares entre sí, pero esta aparente uniformidad es engañosa, ya que es en los detalles técnicos donde estas antenas realmente se diferencian. Comprender a fondo las especificaciones y características de las antenas RFID es crucial para garantizar la máxima precisión y fiabilidad en la lectura de etiquetas, optimizando así el rendimiento general del sistema.
El Espectro de Frecuencias y su Impacto en el Rango de Lectura
El rango de frecuencias en el que opera una antena RFID es un parámetro determinante que define el espectro de ondas de radio en el que la antena puede operar de manera efectiva. Esta elección de frecuencia impacta directamente en la distancia de lectura y la velocidad de transmisión de datos.
Antenas UHF (Ultra Alta Frecuencia)
Las antenas RFID de Ultra Alta Frecuencia (UHF) operan en rangos que varían entre 860-960 MHz, dependiendo de la regulación del país. Las antenas UHF pueden tener rangos de lectura de hasta 12 metros o más, lo que las hace ideales para aplicaciones de seguimiento de inventario, gestión de la cadena de suministro, control de acceso vehicular a larga distancia y carreras deportivas. Su capacidad para cubrir grandes distancias las convierte en una opción popular para entornos donde se requiere una amplia cobertura y un rápido procesamiento de múltiples etiquetas simultáneamente.
Antenas HF (Alta Frecuencia)
Las antenas RFID de Alta Frecuencia (HF) trabajan en la banda de 13.56 MHz. Tienen un rango de lectura que puede llegar hasta un metro. Al igual que las antenas LF, las antenas HF son relativamente inmunes a las interferencias ambientales, lo que las hace adecuadas para aplicaciones donde la precisión es primordial y el entorno puede ser desafiante. Son comúnmente utilizadas en sistemas de pago, control de acceso a corto alcance y etiquetado de productos en puntos de venta.
Antenas LF (Baja Frecuencia)
Las antenas RFID de Baja Frecuencia (LF) operan en un rango de frecuencia de 125 a 134.2 kHz. Estas antenas son ideales para aplicaciones de corto alcance, generalmente menos de medio metro, y son menos susceptibles a interferencias por metales o líquidos. Su robustez ante la presencia de materiales conductores y líquidos las hace perfectas para la identificación de animales, control de acceso en entornos industriales con maquinaria pesada, y aplicaciones de seguimiento de herramientas.
Polarización: Orientando la Comunicación de la Señal
La polarización de una antena se refiere a la dirección en la que la antena emite y recibe ondas de energía. Este factor técnico es decisivo para leer etiquetas en diferentes orientaciones y asegurar lecturas consistentes.
Polarización Lineal
La polarización lineal ocurre cuando el campo eléctrico de una onda electromagnética se mantiene en un mismo plano durante su propagación. La polarización lineal puede ser vertical u horizontal, dependiendo de la orientación del campo eléctrico. El mayor beneficio de las antenas de polarización lineal es que ofrecen un mayor rango de lectura en comparación con las de polarización circular cuando las etiquetas RFID están alineadas correctamente. Son una opción eficiente cuando la orientación de las etiquetas es constante y predecible.
Polarización Circular
La polarización circular, por otro lado, ocurre cuando el campo eléctrico de la onda electromagnética rota en un patrón circular a medida que la onda se propaga. La principal ventaja de las antenas de polarización circular es que proporcionan una lectura más consistente de las etiquetas RFID, independientemente de su orientación o posición. La polarización circular es fundamental en aplicaciones logísticas o cadenas de montaje donde los productos se mueven y su posición no es fija, evitando así lecturas fallidas.
La elección entre polarización lineal y circular depende en gran medida de la aplicación específica y las condiciones en las que se utilizará el sistema RFID.

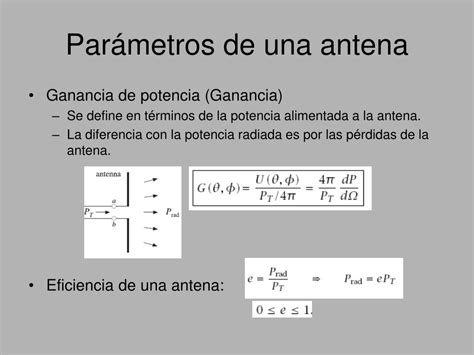

Ganancia y Ángulo de Apertura: Definiendo el Alcance y la Cobertura
La ganancia y el ancho de haz son dos atributos de la antena que van relacionados y que proporcionan una idea de qué tan lejos y qué tan ampliamente puede la antena enviar y recibir señales.
Ganancia de la Antena
La ganancia de una antena RFID alude a su habilidad para concentrar la energía de la radiofrecuencia en una dirección específica, incrementando la intensidad de la señal en dicha dirección. La ganancia se cuantifica en decibelios isotrópicos (dBi). La ganancia determina la distancia de lectura que puede alcanzar la antena. Es crucial dimensionarla correctamente para cubrir la zona de lectura necesaria sin interferir con otras áreas. Sin embargo, es importante tener en cuenta que el uso de una antena de alta ganancia no siempre es beneficioso, ya que es probable que se exceda la Potencia Radiada Isotrópica Efectiva (PIRE) a menos que la potencia del lector RFID se reduzca en consecuencia.
Ángulo de Apertura (Ancho de Haz)
El ángulo de apertura, también conocido como ángulo de haz o ancho de haz, representa la amplitud de la cobertura que una antena RFID puede ofrecer. Si el ángulo de apertura es amplio, la antena proporcionará una mayor cobertura, posibilitando la lectura y escritura de etiquetas en un área extensa. Pero un ángulo de apertura amplio puede conllevar un mayor riesgo de interferencias, lo que puede comprometer la precisión de la lectura de las etiquetas.
Consideraciones Adicionales para la Selección de Antenas RFID
Además de la polarización, ganancia y frecuencia, hay otros aspectos que pueden influir en el rendimiento de un sistema RFID y que deben ser considerados durante la selección de la antena.
Entorno de Operación y Protección Ambiental
Las condiciones ambientales pueden influir significativamente en la selección de la antena. Es fundamental tener en cuenta las condiciones en las que la antena va a operar. Por ejemplo, si se va a instalar al aire libre, la antena debe ser resistente al agua y a los rayos UV para evitar daños por la lluvia o la exposición al sol. Del mismo modo, si se va a usar en un entorno industrial, puede ser necesario que la antena resista el polvo, la grasa o las vibraciones. Las antenas RFID Far-Field ofrecen una excelente cobertura e integran un diseño extremadamente resistente a la intemperie. Las antenas RFID compactas para exteriores resultan ideales para todo tipo de entornos, bien de interior o bien de exterior. La robustez y protección IP es vital, y el grado de protección IP 67 es un estándar común para entornos exigentes.
Tamaño y Espacio de Instalación
El tamaño de la antena es un factor crucial. Las dimensiones físicas de una antena nos marcarán el espacio de instalación que tenemos. Las antenas RFID Mini Guardrail son antenas RFID especialmente desarrolladas para espacios reducidos, que requieren un control de lectura exhaustivo.
Tipo de Conexión
Finalmente, el tipo de conexión es otro factor importante, ya que las antenas RFID pueden conectarse al lector RFID mediante diferentes tipos de conexiones. La elección del tipo de conexión dependerá en gran medida de las necesidades específicas de la instalación y del sistema.
Integración y Funcionamiento de Sistemas RFID
La antena RFID es el componente encargado de convertir la señal eléctrica del lector en ondas de radiofrecuencia. Estas ondas activan las etiquetas RFID que se encuentran en su campo de acción y recogen la información que estas transmiten de vuelta. Las antenas RFID son el intermediario necesario para que los lectores RFID puedan transmitir la señal de radiofrecuencia y recibir la información devuelta por las etiquetas RFID o TAG de forma efectiva.
Compatibilidad entre Antena y Lector
No necesariamente. La compatibilidad es clave. La antena y el lector deben operar en la misma frecuencia (UHF, HF) y ser compatibles en términos de impedancia y conectividad. Además, la potencia del lector debe ser adecuada para la ganancia de la antena. Una mala elección de la antena o la falta de compatibilidad con el lector son causas comunes de fallos en proyectos RFID.
Sistemas RFID Integrados y Compactos
Existen soluciones RFID que integran la antena y la unidad de evaluación en una carcasa compacta. El compacto sistema RFID UHF es adecuado para aplicaciones en las que se requieren amplios alcances. Lo práctico de este equipo es que la unidad de evaluación y la antena están integradas en una carcasa compacta. Esto permite ahorrar espacio y simplificar la instalación. Estos sistemas a menudo cuentan con un servidor web integrado para configuración, diagnóstico y monitorización, así como interfaz TCP/IP. La antena, la unidad de evaluación y la interfaz TCP/IP están alojadas en una carcasa robusta y compacta. El equipo posee dos entradas y salidas digitales adicionales.
¿Cómo funcionan las etiquetas RFID?
Superando Desafíos: Diversidad de Antenas y Cobertura de Zona
En un entorno RFID realista, la desalineación de polarización y el desvanecimiento (causado por reflejos y múltiples trayectorias de señal) son limitaciones significativas al usar una sola antena. La diversidad de antenas es la solución principal para superar estos desafíos.
Principio de Diversidad de Antenas
La diversidad de antenas significa usar más de una antena para cubrir una región determinada con el fin de superar las limitaciones de una sola antena. La desalineación de la polarización no es la única limitación del uso de una única antena lectora. Cualquier antena tiene nulos donde el campo radiado es muy bajo. El patrón de interferencia y los nulos de una antena son muy sensibles a su ubicación y orientación. Una segunda antena colocada a poca distancia de la primera tendrá un patrón completamente diferente. La diversidad de antenas es la razón por la que la mayoría de los lectores UHF tienen más de un puerto de antena.
Estrategias de Cobertura de Zona
Para obtener la mejor cobertura, al menos dos antenas deben cubrir cualquier punto determinado de la región de interés. Una disposición eficaz para cubrir un área grande utilizando múltiples antenas de parche implica colocarlas en lados opuestos. Esta disposición también puede proporcionar diversidad de polarización al inclinar los haces.
La Antena Wave® para Cobertura de Zona Uniforme
La antena Wave® es ideal para cobertura de zona con un número mínimo de antenas, utilizando radiación distribuida en lugar de radiación de haz. La antena Wave® tiene múltiples elementos radiantes a lo largo de su longitud que generan múltiples haces superpuestos en el volumen que rodea la antena. En comparación con una antena de parche, que es como un foco, la antena Wave® es como una bombilla fluorescente. No tiene el largo alcance ni la direccionalidad de una antena de parche, pero proporciona una cobertura mucho más uniforme del área alrededor de la antena. Los haces superpuestos del Wave® proporcionan las 3 polarizaciones, mientras que una antena de parche solo puede proporcionar 2 como máximo.
A pesar de su eficacia, una sola antena Wave® puede tener nulos y desalineación de polarización en ciertos puntos dentro de su alcance. Por lo tanto, siempre se utiliza una segunda antena Wave® junto con la primera para proporcionar la protección de diversidad requerida. Esto permite cubrir una zona completa con un número reducido de antenas en comparación con las antenas de parche convencionales.
Aplicaciones y Beneficios de las Antenas RFID Multilectura
Las antenas RFID son utilizadas para identificar con facilidad los productos, materiales, medicamentos y otras mercancías en almacenes, distribuidores o líneas de producción. Automatizar tu almacén con soluciones RFID te permitirá aumentar la productividad de tu almacén y, sobre todo, minimizar los errores de identificación. Las antenas RFID Guardwall proporcionan una zona de lectura muy controlada para supervisar artículos o cajas que están en movimiento en cintas. La Solución de Tecnología RFID te permitirá dotar de inteligencia y automatizar tu almacén. En el ámbito de la logística de materiales, por ejemplo, el equipo puede comprobar si el material correcto está disponible en la cantidad suficiente para la orden de producción. El sistema se puede instalar así en las zonas de entrada y salida de estanterías de gran altura. El equipo también se puede utilizar para el control de instalaciones, leyendo parámetros específicos de máquinas del tag montado en el producto. La barra luminosa con 5 LED ofrece información sobre el número de tags. La elección de la antena correcta es un paso crítico para garantizar el éxito de cualquier proyecto de identificación por radiofrecuencia.
