Las redes de fibra óptica representan la vanguardia en la transmisión de datos, ofreciendo velocidades y estabilidad sin precedentes. Sin embargo, la comprensión de las mediciones asociadas a estas redes, particularmente en lo que respecta a la potencia óptica y la pérdida, puede ser un desafío, especialmente cuando los valores se presentan en decibelios (dB) y decibelios-milivatio (dBm). Este artículo desentraña el significado detrás de estas unidades, los métodos de prueba comunes y las consideraciones clave para asegurar un rendimiento óptimo de las redes de fibra óptica.
La Medición de la Luz: Potencia en dBm y Pérdida en dB
En el corazón de las pruebas de fibra óptica se encuentra la medición de la potencia transportada por la luz. Las normas para estas mediciones, establecidas por el Instituto Nacional de Normas y Tecnología de Estados Unidos (NIST), se basan en el efecto de calentamiento de la luz absorbida en un detector. Cada medidor de potencia de fibra óptica se calibra con trazabilidad a la norma NIST, lo que garantiza la coherencia entre los distintos medidores dentro de los límites de incertidumbre de calibración.
La potencia óptica en la fibra es análoga a la potencia calorífica de una bombilla, pero a niveles de potencia considerablemente más bajos. A diferencia de una bombilla de 100 W, la mayoría de las fuentes de fibra óptica operan en el rango de milivatios a microvatios (0.001 a 0.000001 W). Esto hace que la potencia emitida por una fibra sea, por lo general, insignificante y no perjudicial.
En las mediciones de fibra óptica, los resultados se presentan comúnmente en un medidor en dB. En este contexto, la pérdida óptica se cuantifica en dB, mientras que la potencia óptica se mide en dBm. Es habitual que tanto las mediciones de pérdida como las de potencia arrojen valores negativos, lo que puede confundir a muchos técnicos de fibra óptica.
Comprendiendo dBm: La Medida Absoluta de Potencia
Las mediciones de potencia óptica utilizan la unidad dBm, donde la «m» denota la potencia de referencia, fijada en 1 milivatio (mW). Así, una fuente con un nivel de potencia de 0 dBm corresponde a 1 mW. Los instrumentos que miden en dBm, como los medidores de potencia óptica, indican el valor real de la potencia que se transmite a través de la fibra.
Los niveles de potencia típicos medidos con un medidor de potencia óptica varían según la aplicación:
- Transmisores de telecomunicaciones: Rango de 0 a +10 dBm (1 a 10 milivatios).
- Receptores: Niveles de aproximadamente -30 dBm (1 microvatio).
- Sistemas DWDM con amplificadores de fibra: Rango de +10 a +20 dBm (10 a 100 milivatios), con receptores en -20 a -30 dBm (1-10 microvatios).
- Enlaces de datos y LAN: Rango de 0 a -10 dBm (1 a 10 milivatios, 850 VCSEL) o -10 a -16 dBm (25 a 100 microvatios, LED). Los receptores suelen estar en el rango de -16 a -30 dBm (1-25 microvatios).
Es importante destacar que solo los láseres empleados en sistemas CATV o telefónicos de larga distancia, equipados con amplificadores de fibra, poseen potencias lo suficientemente elevadas como para suponer un verdadero peligro, alcanzando hasta +20 dBm, lo que equivale a 100 milivatios o una décima parte de un vatio.
Entendiendo dB: La Medida Relativa de Pérdida
Las mediciones de pérdida óptica se expresan en decibelios (dB). Convencionalmente, la pérdida se medía en dB, ya que representa una relación entre dos niveles de potencia, donde uno sirve como referencia. La escala logarítmica de dB, donde cada 10 dB representa una relación de 10 veces, proporciona un valor conveniente y fácil de recordar.
La fórmula para calcular la pérdida en dB es:
Pérdida (dB) = -10 log(Po/Pi) o 10 log(Pi/Po)
Donde Pi es la potencia de entrada y Po es la potencia de salida.
Cuando hay pérdida en un sistema de fibra óptica, la potencia medida es menor que la potencia de referencia, lo que resulta en un valor logarítmico negativo y una lectura de dB negativa en el medidor. A pesar de que el medidor muestre un número negativo, la convención dicta referirse a la pérdida como un valor positivo. Por ejemplo, una lectura de "-3.0 dB" en el medidor significa una pérdida de 3.0 dB.
Los equipos de prueba de pérdidas ópticas (OLTS) o los medidores de potencia en la escala de dB miden la potencia relativa o la pérdida con respecto a un nivel de referencia establecido por el usuario. El rango de medición está influenciado por la potencia de salida de la fuente y la sensibilidad del detector.
Instrumentos de Medición y Pruebas en Fibra Óptica
Los instrumentos que utilizan mediciones en dB pueden ser medidores de potencia óptica o equipos de prueba de pérdidas ópticas (OLTS). Los medidores de potencia óptica suelen leer en dBm para mediciones de potencia o en dB en relación con un valor de referencia establecido por el usuario para la pérdida.

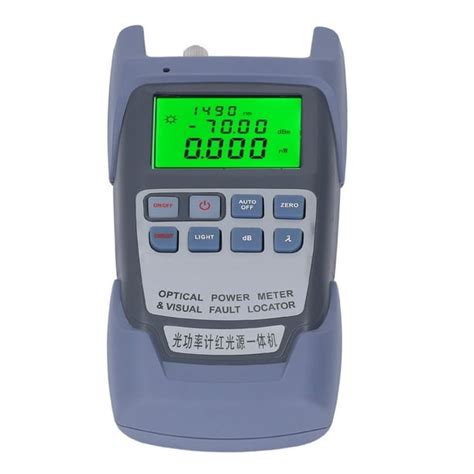

Medidores de Potencia Óptica
Estos instrumentos suelen tener rangos que van de +3 a -50 dBm. La mayoría de las fuentes ópticas se sitúan en el rango de 0 a -10 dBm para láseres y de -10 a -20 dBm para LEDs.
Equipos de Prueba de Pérdidas Ópticas (OLTS)
Un OLTS mide la potencia relativa o la pérdida con respecto a un nivel de referencia.
- Para fibra multimodo: Un OLTS que utiliza una fuente LED suele cubrir un rango de 0-30 dB, lo cual es suficiente para la mayoría de las instalaciones con pérdidas inferiores a 10 dB.
- Para redes monomodo: Estas redes emplean láseres y pueden presentar rangos de pérdidas de hasta 30-40 dB para sistemas de telecomunicaciones de larga distancia. Sin embargo, el cableado de campus con monomodo solo puede incurrir en pérdidas de 1-3 dB. En consecuencia, un OLTS monomodo puede variar entre sistemas cortos y largos.
Analizadores de Red Óptica en el Dominio del Tiempo (OTDR)

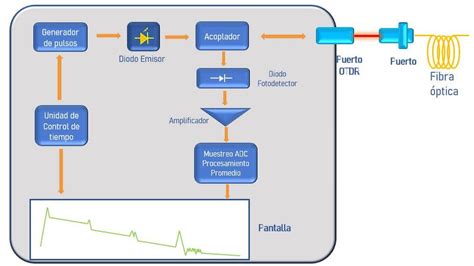

Los OTDR son herramientas cruciales para la instalación y solución de problemas de redes de fibra óptica, especialmente en plantas externas. A diferencia de los OLTS, que miden la pérdida total de un enlace, un OTDR funciona de forma indirecta, analizando la luz retrodispersada de la fibra para determinar la pérdida.
El OTDR envía pulsos de luz a la fibra y mide la luz retrodispersada por la propia fibra (retrodispersión) o la luz reflejada en uniones de conectores o empalmes. Esto permite realizar mediciones en distancias relativamente largas y localizar eventos específicos como empalmes, conectores, roturas o puntos de tensión.

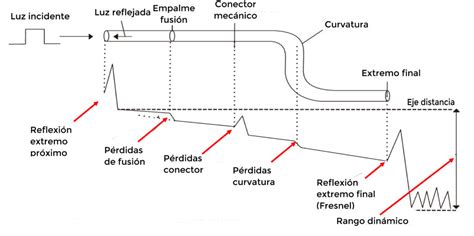

La pantalla de un OTDR muestra una traza que representa la potencia de la señal en función de la distancia. La unidad de atenuación se calibra en dB/km. Un empalme puede medirse en dB. Los reflectores, como los conectores, generan picos en la traza. Es fundamental distinguir estos picos reflectantes de los empalmes de fusión.
La reflectancia de un conector o empalme mecánico puede ser tan alta que sature el receptor del OTDR, creando un "evento fantasma". Los OTDR modernos suelen tener funciones para identificar y medir estos eventos, así como para calcular la pérdida y la distancia entre dos puntos marcados en la traza.
Interpretación de eventos OTDR EXFO | Aprende a leer trazas paso a paso
Consideraciones Clave en las Mediciones de Fibra Óptica
Al realizar pruebas en redes de fibra óptica, es esencial tener en cuenta varios factores para garantizar la precisión y fiabilidad de las mediciones:

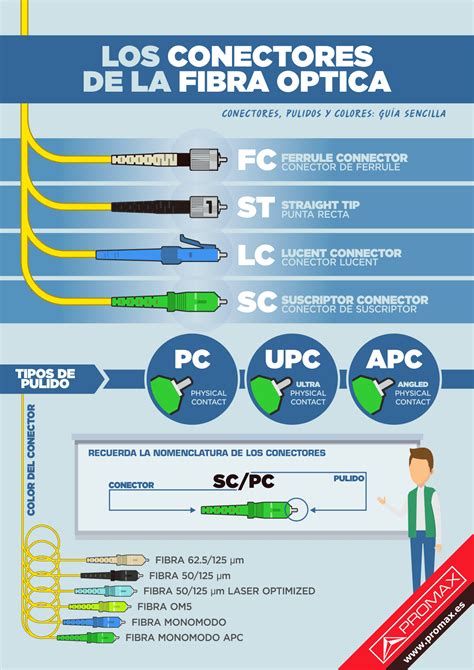

Limpieza de Conectores
La suciedad, el polvo o los arañazos en los conectores son una de las principales causas de pérdida y problemas de rendimiento en las redes de fibra óptica. Antes de realizar cualquier conexión, es imperativo limpiar los conectores utilizando toallitas sin pelusa con un método húmedo/seco.
Cables de Referencia
Al medir pérdidas con un OLTS, el uso de cables de referencia adecuados es fundamental. Estos cables deben ser representativos del tipo de fibra y conectores que se están probando y deben estar en buenas condiciones. Las normas TIA OFSTP-14 (multimodo) y OFSTP-7 (monomodo) especifican los requisitos para los cables de lanzamiento y recepción.
Longitud de Onda
La atenuación de la fibra óptica es sensible a la longitud de onda de la luz. Las mediciones se realizan típicamente en longitudes de onda estándar como 850 nm, 1300 nm, 1310 nm y 1550 nm.
- Fibra Multimodo: Presenta mayor atenuación a 850 nm (aproximadamente 3 dB/km) que a 1300 nm (aproximadamente 1 dB/km).
- Fibra Monomodo: Muestra una atenuación significativamente menor, alrededor de 0.4 dB/km a 1310 nm y 0.25 dB/km a 1550 nm. La atenuación en longitudes de onda largas es menor.
Condiciones de Lanzamiento y Recepción
El modo en que la luz se lanza a la fibra (condiciones de lanzamiento) y cómo se recibe en el extremo opuesto puede afectar las mediciones de pérdida, especialmente en fibra multimodo. Los cables de lanzamiento controlan la distribución modal que entra en la fibra bajo prueba, asegurando que las mediciones sean consistentes.
Empalmes y Conectores
- Atenuación de la Fibra: La pérdida inherente a la fibra misma.
- Conectores: Típicamente presentan una pérdida de 0.3 - 0.75 dB.
- Empalmes: Generalmente tienen una pérdida mucho menor, en el rango de 0.05-0.3 dB.
Inspección de Conectores
La inspección visual de los conectores utilizando microscopios de fibra óptica (de hasta 400X) es crucial para detectar defectos como arañazos, suciedad o daños en la férula.
Seguridad Ocular
Las fuentes de luz utilizadas en las pruebas de fibra óptica, especialmente los láseres visibles utilizados en los VFL (Visual Fault Locators), pueden ser peligrosas para los ojos. Siempre se deben seguir las advertencias de seguridad ocular y evitar mirar directamente a la fuente de luz o al extremo de la fibra activa.
Fibra Óptica en el Hogar y Servicios Asociados
La fibra óptica ha revolucionado la conectividad doméstica, ofreciendo una experiencia de internet superior. La tecnología de fibra óptica utiliza cables hechos de finas fibras de vidrio o plástico para transportar datos en forma de señales de luz, lo que permite mayores velocidades y estabilidad en comparación con otras tecnologías.
Servicios como "Internet WiFi Total" de Entel buscan brindar una experiencia de internet mejorada para el hogar a través de la tecnología de Fibra Óptica. Estos planes a menudo incluyen un router principal con tecnología Dual Band (2.4 GHz y 5 GHz) para una cobertura y velocidad óptimas. La simetría en las velocidades de subida y bajada (es decir, el mismo número de megas para ambos) es una característica deseable de los planes de fibra óptica.
La implementación de internet de fibra óptica en el hogar está sujeta a factibilidad técnica y comercial en zonas habilitadas, y las empresas están trabajando para expandir su cobertura a un mayor número de comunas.
La fibra óptica es un medio de transmisión de datos compuesto por un cable de vidrio por el cual viaja la información a través de la luz, sin necesidad de impulsos eléctricos. Esta tecnología representa un avance significativo en la infraestructura de comunicaciones, asegurando una conexión más robusta y rápida para usuarios residenciales y empresariales.
