Guía Completa para la Elección e Instalación de Equipos de Radio Base VHF y UHF

La radioafición, un fascinante hobby que permite la comunicación a través de ondas de radio, ofrece un vasto universo de posibilidades una vez que se obtiene la licencia correspondiente. Si bien la elección de equipos portátiles ha sido abordada, la configuración de una estación base es el siguiente paso crucial para muchos aficionados. Este artículo se adentra en la selección e instalación de equipos de radio base, tanto en las Frecuencias Muy Altas (VHF) como en las Frecuencias Ultra Altas (UHF), proporcionando una guía detallada para aquellos que buscan expandir su experiencia en este campo.

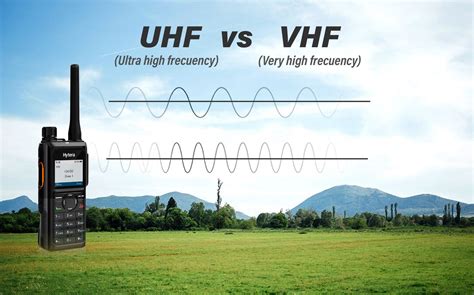

Comprendiendo el Espectro: VHF vs. UHF

Antes de adentrarnos en la elección de equipos, es fundamental comprender las diferencias y aplicaciones de las bandas VHF y UHF. Estas designaciones se refieren a rangos específicos del espectro de radiofrecuencia, cada uno con características y usos distintos.

VHF, o Frecuencias Muy Altas, abarca el rango de 30 MHz a 300 MHz. Las ondas en esta banda tienen una longitud de aproximadamente 1 a 10 metros. Su capacidad para viajar distancias considerables las hace ideales para la transmisión de señales de radio y televisión, especialmente en áreas rurales o con terreno accidentado. La banda VHF se utiliza bastante para la comunicación marítima de barcos, permitiendo contactar a navegantes cercanos, lo cual es de gran importancia, sobre todo en situaciones de emergencia. Una de las ventajas destacadas del uso de frecuencias VHF es la comunicación entre dispositivos terminales de corta y media distancia. Sin embargo, las transmisiones en esta banda carecen de la funcionalidad de saltos ionosféricos, y sus comunicaciones se encuentran limitadas hasta cierto punto dependiendo de las condiciones atmosféricas. La banda VHF se considera ideal para casos de emergencia, generando una sinergia entre los equipos de rescate y agentes para una comunicación eficiente. Por ello, instituciones como TSA y CAL FIRE (Servicio de Bomberos y Silvicultura de California) utilizan VHF para la comunicación por radio bidireccional, y también se emplea con frecuencia en el sector de la minería.

Por otro lado, UHF, o Frecuencias Ultra Altas, abarca el rango de 300 MHz a 3 GHz (3000 MHz). A diferencia de VHF, las ondas UHF son más cortas, lo que facilita que sobrepasen obstáculos como rocas y árboles. Las ondas UHF son más eficientes para transmitir datos y tienen una mayor capacidad para trasladar información, haciéndolas ideales para telefonía móvil, redes inalámbricas y sistemas de comunicaciones de corto alcance. Un ejemplo es la Radio móvil MT680 Plus TETRA de Hytera, que trabaja con frecuencias de 320 hasta 870 MHz. La banda UHF se utiliza en entornos sobresaturados donde pueden existir obstáculos en la comunicación, siendo común en almacenes, construcción, fabricación y equipos de cuidado de la salud para comunicarse dentro de edificios y entre departamentos. Los usuarios más comunes de la banda UHF son funcionarios de seguridad pública, como bomberos, policía y servicios médicos de emergencia. Las ondas UHF cuentan con una capacidad superior para penetrar obstáculos y reducir la interferencia de otras señales de radio en comparación con las ondas VHF. Son ideales para la transmisión de datos, transportando grandes cantidades de información con una excelente calidad de señal. La alta capacidad de la banda UHF ha permitido un avance significativo en la tecnología móvil, facilitando la comunicación en tiempo real y la disponibilidad de internet en movimiento.

En resumen, la elección entre VHF y UHF a menudo depende de la aplicación específica. VHF es generalmente mejor para zonas abiertas y exteriores, mientras que UHF es más adecuado para zonas urbanas e interiores con obstáculos.

Selección de Equipos Base: HF, VHF y UHF

El término "equipo base" se refiere a cualquier equipo diseñado para ser instalado y operado desde una ubicación fija, como el hogar o el "shack" del radioaficionado. Estos equipos varían en tamaño, desde unidades modernas de tamaño mediano hasta equipos pesados y voluminosos de antaño, y difieren significativamente en su rango de frecuencias y potencia de transmisión.

Equipos de HF (Alta Frecuencia)

Los equipos de HF operan en el rango de frecuencia de 1.8 a 30 MHz. Estos equipos son fundamentales para las comunicaciones a larga distancia (DX) debido a la capacidad de las ondas de HF para propagarse a través de la ionosfera.

Consideraciones Clave para Equipos HF:

• Mercado de Destino y Restricciones de Banda: Es crucial comprender el mercado para el cual un equipo fue diseñado. Equipos destinados al mercado japonés, por ejemplo, pueden tener restricciones legales que impiden la transmisión en bandas como la de 11 metros (banda ciudadana), independientemente de las modificaciones que se intenten realizar. La certificación TELEC de Japón es un indicador de estas restricciones. Por lo tanto, al importar o adquirir equipos de segunda mano, es vital verificar que estén diseñados para el mercado internacional y no impongan limitaciones de frecuencia.
• Potencia y Consumo Eléctrico: La potencia de transmisión de un equipo HF impacta directamente en su consumo eléctrico. Un equipo de 100 Watts de potencia puede consumir hasta 20 Amperios en transmisión, como es el caso del Kenwood TS-440/SAT. Para calcular el cableado y la protección adecuados, se debe considerar un margen de seguridad, multiplicando el consumo máximo por un factor de 1.3 (para un 30% de aumento). Para 20 Amperios, esto resultaría en una necesidad de manejar 26 Amperios, lo que dictaría la elección de un cable de calibre apropiado (por ejemplo, 10 AWG o dos pares de 12 AWG o 14 AWG en paralelo) y un fusible de protección comercialmente disponible (como uno de 25 Amperios, siempre menor a la capacidad total del cable).
• Modelos Emblemáticos:
  • Kenwood TS-440: Un equipo clásico de los años 80, conocido por sus 100 Watts de potencia y controles completos en el panel frontal. Incluía, opcionalmente, un sintonizador de antena. Características como la selección de AGC, ganancia de micrófono, selección de potencia, sensibilidad de recepción y acceso a memorias siguen siendo estándar en la actualidad.
  • Yaesu FT-2000: Disponible en versiones de 100 y 200 Watts, este equipo pesa aproximadamente 14 kilos e incluye fuente de poder. Cubre todo el espectro HF y la banda de 6 metros. Incorpora funciones avanzadas como el DSP (Procesamiento Digital de Señal), que mejora significativamente la recepción al reducir el ruido no deseado (QRM).
  • Icom IC-7300: Un equipo moderno que, aunque eficiente, requiere navegación por menús para acceder a sus funciones, lo que puede ser menos inmediato en situaciones donde se necesita rapidez.
  • Icom IC-706MKIIG: Destaca por ser multimodo (AM, FM, SSB, CW y Packet) y cuatribanda, cubriendo HF, 6 metros, VHF y UHF.
  • Kenwood TS-2000: Un equipo multimodo que cubre HF y 6 metros, con capacidades VHF (100 Watts) y UHF (50 Watts), ofreciendo incluso la opción de la banda de 1.2 GHz.
  • Yaesu FT-847: Otra opción cuatribanda con DSP y funcionalidad satelital en VHF/UHF.

Equipos de VHF y UHF

Si bien existen equipos base dedicados exclusivamente a VHF y UHF, es más común encontrar equipos móviles que pueden ser adaptados para uso en base, o equipos combinados que cubren ambas bandas, e incluso HF. La mayoría de las comunicaciones en estas bandas se realizan en FM, aunque la experimentación en otros modos como el rebote lunar o DX en bandas laterales es posible.

Consideraciones Clave para Equipos VHF/UHF:

• Equipos Canalizados vs. Banda Ancha: Para radioafición, se desaconseja el uso de equipos "canalizados", que están limitados a frecuencias predefinidas, ya que restringen la flexibilidad. Se prefieren equipos de banda ancha que permitan operar en todo el rango de la banda (VHF: 144-148 MHz; UHF: 430-440 MHz).
• Mercado Japonés y Limitaciones VHF: Similar a los equipos HF, los equipos VHF de fabricación japonesa pueden tener limitaciones. En Japón, la banda VHF va de 144 a 146 MHz, a diferencia de los 144 a 148 MHz habituales en otros mercados. Al adquirir un equipo VHF, especialmente uno de origen japonés, es recomendable verificar que cubra el rango completo hasta 148 MHz, solicitando una demostración de transmisión en 146.5 MHz si es posible. Los equipos japoneses no se "abren" fácilmente en frecuencia.
• Equipos Móviles para Uso Base: Muchos equipos móviles de buena calidad pueden funcionar perfectamente como estaciones base, requiriendo únicamente una fuente de alimentación adecuada y una antena externa.
  • Yaesu FT-7900R: Un ejemplo de equipo móvil bibanda con 50 Watts en VHF y 45 Watts en UHF, que puede ser utilizado en una configuración de base.
• Equipos Combinados y Funciones Satelitales: Existen equipos base que integran HF, VHF y UHF, a menudo con funciones DSP y satelitales. El Kenwood TS-2000 y el Yaesu FT-847 son ejemplos de esta versatilidad.
• Digitalización: DMR: La popularidad de los sistemas digitales como DMR está en aumento, gracias a la disponibilidad de equipos económicos y a funciones como llamadas selectivas, mensajería tipo SMS y envío de otras informaciones. Esto está revitalizando el uso de las bandas VHF y UHF.

El Rol del Sintonizador de Antena (Tuner)

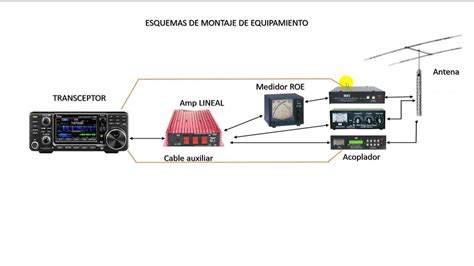

El sintonizador de antena, o "tuner", cumple una función vital: proteger la etapa de potencia del equipo frente a variaciones de ROE (Relación de Onda Estacionaria) en la antena. Su objetivo es mantener una impedancia de 50 Ohmios, requerida por la mayoría de los equipos.

• Limitaciones del Tuner Interno: Los sintonizadores internos suelen tener un rango limitado, generalmente no funcionando si la ROE supera 3:1.
• Tuner Externo: Para antenas con valores de ROE más altos, se requiere un sintonizador externo con un rango de adaptación más amplio, por ejemplo, de hasta 20:1.
• Importancia de la Antena: Es crucial entender que un tuner no hace milagros. Utilizar una antena significativamente subdimensionada (por ejemplo, una antena de 1 metro para la banda de 40 metros) resultará en una ROE altísima. Incluso si un tuner logra adaptar esta ROE a 1:1, la potencia real irradiada será mínima (posiblemente unos 2 Watts de 100 Watts de salida), con la mayor parte de la energía disipada en forma de calor. Esto equivale a operar en modo QRP con el costo de una estación HF completa.

Instalación Eléctrica y Conexiones Seguras

La instalación eléctrica de un equipo base, ya sea HF, VHF o UHF, requiere atención meticulosa para garantizar un funcionamiento seguro y eficiente.

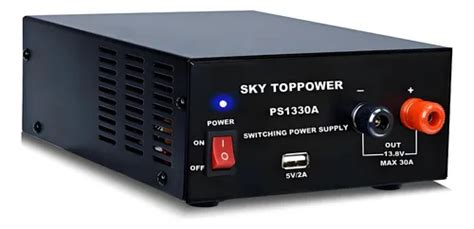

• Conexión a la Batería/Fuente de Alimentación: La polaridad debe ser siempre correcta al conectar un equipo a una batería o fuente de alimentación.
• Uso de Cables Adecuados: Para equipos que consumen alta corriente (como los de HF de 100 Watts, que pueden demandar hasta 20 Amperios), es fundamental utilizar cables de calibre adecuado. Se pueden usar cables de 10 AWG, o dos pares de 12 AWG o 14 AWG en paralelo para el positivo y negativo, ya que dos cables en paralelo transportan mayor corriente que uno solo.
• Evitar Conexiones Improvisadas: Un equipo de radio JAMÁS debe ser conectado al encendedor del vehículo o a cualquier otra línea de tensión dentro del habitáculo. La conexión debe ser directa desde el positivo de la batería y el chasis del vehículo. Si la distancia al equipo es mayor a un metro, se deben usar cables de mayor calibre para asegurar el correcto funcionamiento y prevenir riesgos de incendio por recalentamiento o daños al circuito eléctrico del vehículo.
• Protección con Fusibles: Siempre se debe instalar un fusible para proteger la instalación. El valor del fusible debe ser menor a la capacidad total de corriente del cable utilizado. Por ejemplo, si se calcula una necesidad de 26 Amperios para el cable, se seleccionaría un fusible comercial de 25 Amperios.
• Aislamiento Seguro: No se debe utilizar cinta aislante en las conexiones. Con el tiempo, esta pierde elasticidad, se despega y deja al descubierto partes que requieren aislamiento, creando un riesgo de cortocircuito.

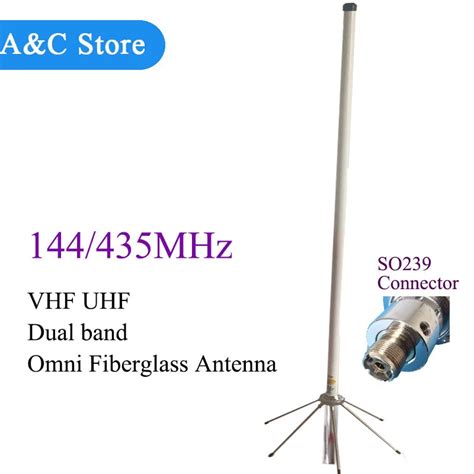

La Antena: El Corazón de la Estación

La antena es un componente crítico de cualquier estación de radio. Su instalación y ajuste adecuados son esenciales para un rendimiento óptimo.

• Desafíos de Instalación de Antenas HF: Las antenas HF presentan un desafío particular en entornos urbanos debido a sus dimensiones. Una antena para la banda de 40 metros, por ejemplo, puede requerir una longitud total de casi 20 metros, lo que dificulta su instalación en espacios reducidos o sin patio.
• Cable Coaxial: La elección del cable coaxial también es importante. Existen diversas opciones en cuanto a precio y materiales, dependiendo del presupuesto y las frecuencias a utilizar. Este tema, por su complejidad, requiere un artículo dedicado.
• Ajuste y Medición de ROE: Antes de transmitir, es imperativo ajustar la antena y verificar la ROE con un medidor de SWR. Se recomienda utilizar baja potencia durante el proceso de ajuste. Si se necesita ayuda, es aconsejable recurrir a un radioaficionado con experiencia o consultar el manual del equipo y la antena.
• Sistema de Tierra (Grounding): Una buena conexión a tierra es fundamental para la seguridad y el rendimiento de la estación. Se recomienda instalar una varilla de cobre larga (aproximadamente 8 pies) en el exterior, cerca del punto de entrada del cable coaxial al "shack". La distancia entre la varilla de tierra y el equipo debe ser lo más corta posible para minimizar la resistencia. Se puede instalar un interruptor en el cable coaxial de la antena para conectarla a tierra cuando no esté en uso.

Consideraciones Adicionales para el Radioaficionado Novato

Para aquellos que recién obtienen su licencia, el camino hacia la construcción de una estación puede parecer abrumador.

• Familiarización con el Equipo: Es vital tomarse el tiempo para leer y comprender los manuales de operación de todos los componentes de la estación: radio, fuente de alimentación, medidor de SWR, antena, etc.
• Planificación y Expansión: Una planificación cuidadosa es clave. Se recomienda instalar la antena como uno de los últimos pasos. Al configurar el "shack", es prudente prever espacio para futuras expansiones, ya que la mayoría de los radioaficionados tienden a ampliar sus estaciones con el tiempo.
• Importancia del Conocimiento y la Práctica: Si bien pasar el examen de licencia es un logro, algunos radioaficionados veteranos pueden considerar a quienes solo memorizan respuestas como meros "operadores de electrodomésticos". El conocimiento profundo, adquirido a través de la investigación, la lectura de libros de referencia (adquiridos, no solo en línea), la ayuda de otros radioaficionados experimentados y la práctica constante, es lo que distingue a un operador competente y respetado.
• Fuentes de Aprendizaje: Internet, libros especializados, clubes de radioaficionados locales y colegas experimentados son recursos invaluables para adquirir el conocimiento necesario que va más allá del examen de licencia.

Conclusión Parcial

La elección y configuración de una estación base de radioaficionado es un proceso que combina la comprensión técnica con las preferencias personales y el presupuesto. Ya sea que el enfoque esté en las comunicaciones de larga distancia a través de HF, o en la comunicación local y regional en VHF/UHF, la atención al detalle en la selección de equipos, la instalación eléctrica segura y el correcto montaje de antenas son pilares fundamentales para disfrutar plenamente de este enriquecedor hobby. La investigación continua y la colaboración con la comunidad de radioaficionados son las claves para convertirse en un operador competente y satisfecho.
