La expansión de las redes de telecomunicaciones modernas, impulsada por la creciente demanda de conectividad de alta velocidad, ha convertido a la fibra óptica en el medio de transmisión por excelencia. Detrás de la fluidez con la que navegan nuestros datos y la claridad de nuestras llamadas se encuentra un profesional indispensable: el técnico fusionador de fibra óptica. Este especialista es el encargado de garantizar la integridad y el rendimiento de las redes mediante un proceso de precisión micrométrica: la fusión de fibra óptica.
¿Qué es la Fusión de Fibra Óptica?
La fusión de fibra óptica, también conocida como empalme por fusión, es una técnica fundamental en las instalaciones y mantenimientos de redes de telecomunicaciones modernas. Su objetivo principal es unir dos fibras ópticas extremo con extremo, fundiendo sus núcleos de vidrio con calor. Este proceso, ejecutado con una herramienta especializada llamada fusionadora de fibra óptica, garantiza conexiones de alta calidad entre cables de fibra óptica, esenciales para lograr redes fiables y de alto rendimiento. La fusión permite que la luz viaje a través de la junta con una mínima pérdida de señal y sin reflejos importantes, asegurando así la integridad de la transmisión de datos.
El Rol Crucial del Técnico Fusionador
Un técnico fusionador de fibra óptica desempeña un papel vital en la construcción y el mantenimiento de la infraestructura digital. Su misión principal es la fusión de filamentos de Fibra óptica de acuerdo con las normas y el uso de herramientas adecuadas. Esto implica la confección de nuevos empalmes de fibras ópticas de acuerdo a la planificación técnica, asegurando que cada conexión sea precisa y eficiente.
Entre sus funciones esenciales se incluyen:
- Realización de las fusiones de cajas terminales ópticas (CTO) y mufas: Estas son unidades clave en la distribución de la señal de fibra óptica hasta el usuario final. El técnico las instala y las interconecta siguiendo los diseños de empalme específicos para cada localidad.
- Instalación de Cajas Terminales Ópticas (CTO) y mufas: Más allá de la fusión, el técnico se encarga de la correcta instalación física de estos componentes.
- Certificación de los trabajos realizados: Tras completar las fusiones e instalaciones, el técnico realiza pruebas para certificar la calidad de las conexiones. Esta certificación es crucial para la habilitación a explotación comercial de las redes, garantizando que cumplen con los estándares de rendimiento requeridos.
Empresas como Randstad, consultora multinacional líder en soluciones de Recursos Humanos, reconocen la importancia de estos profesionales, buscando activamente Técnicos Fusionadores para empresas del área de las Telecomunicaciones. La demanda de estos especialistas subraya la criticidad de su labor en la expansión y el mantenimiento de las redes de alta velocidad.
Funcionamiento Detallado del Proceso de Fusión
Aunque la ejecución de este proceso recae en técnicos especializados, comprender sus pasos ayuda a valorar la complejidad y la precisión que exige:
- Preparación de la fibra: Se inicia con la eliminación cuidadosa de las cubiertas protectoras del cable de fibra óptica para exponer el hilo de vidrio desnudo. Este paso requiere delicadeza para no dañar la fibra.
- Limpieza y corte: Las fibras expuestas se limpian meticulosamente con alcohol isopropílico para eliminar cualquier residuo o impureza. Posteriormente, se utilizan cleavers (herramientas de corte de precisión) para realizar un corte en el extremo de la fibra. Este corte debe ser perfectamente perpendicular para asegurar una unión óptima. Un corte inadecuado, con un ángulo superior a 1 grado sexagesimal, puede resultar en pérdidas de señal significativas.
- Alineación y fusión: Aquí es donde entra en juego la fusionadora de fibra óptica. La máquina alinea con precisión los núcleos de las dos fibras que se van a unir. Una vez alineadas, aplica calor, generalmente a través de un arco eléctrico, para fundir y unir los extremos, creando una única fibra continua.
- Enfriamiento y protección: Tras la fusión, se coloca un tubo termocontraíble, a menudo reforzado con acero, sobre la zona soldada. Este tubo se calienta para encogerse y proteger la unión recién creada de daños físicos y ambientales.

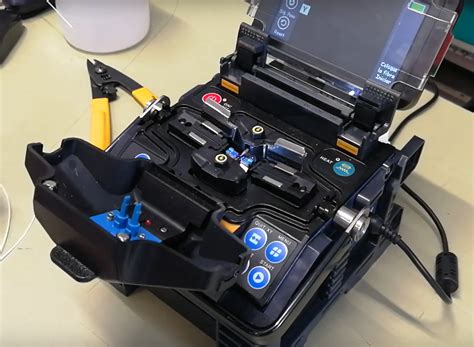

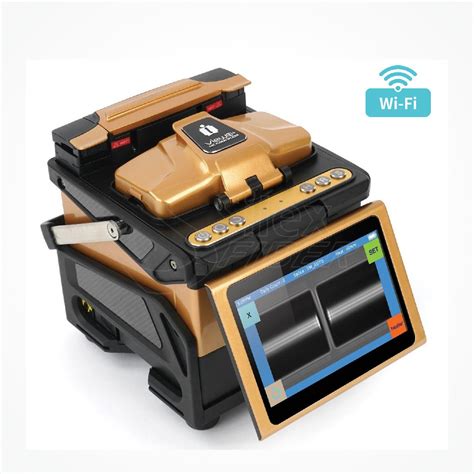

La Fusionadora de Fibra Óptica: Una Herramienta de Alta Precisión
La fusionadora de fibra óptica es mucho más que una simple herramienta; es un dispositivo de precisión electromecánica diseñado para unir dos cables de fibra óptica con una exactitud micrométrica. Su función es primordial para garantizar la integridad de las redes de fibra óptica, permitiendo la creación de conexiones permanentes con pérdidas mínimas de señal.
¿Cómo Funciona una Fusionadora de Fibra Óptica?
El funcionamiento de una fusionadora se basa en varios principios clave:
- Preparación de las fibras: Como se mencionó, los extremos de las fibras deben cortarse con herramientas especializadas para lograr un bisel perfectamente plano.
- Limpieza y alineación: Las fibras se limpian para eliminar impurezas. Luego, la fusionadora, equipada con cámaras de alta resolución y sensores ópticos, alinea con precisión los núcleos de sílice de las fibras, cuyo diámetro es típicamente de 8 a 10 micras.
- Fusión mediante arco eléctrico: Un electrodo dentro de la máquina genera un arco voltaico que alcanza temperaturas superiores a 1,500°C, fundiendo los extremos de las fibras.
- Enfriamiento y protección: Una vez completada la fusión, se aplica un elemento protector, como un tubo termocontraíble, para resguardar la unión.
Tipos de Fusionadoras
Existen diferentes tipos de fusionadoras, cada una con sus propias características y aplicaciones:
- Fusionadoras de alineación por núcleo (core): Estas son las más precisas. Utilizan sistemas ópticos avanzados para alinear automáticamente los núcleos de las fibras. Llevan más motores internos y mueven los carros en los tres ejes (X, Y, Z), lo que las hace más grandes, costosas y con un mantenimiento más elevado.
- Fusionadoras de alineación por revestimiento (cladding): Estas máquinas alinean las fibras basándose en su revestimiento exterior. Son más rápidas que las de alineación por núcleo, pero generalmente menos precisas. Utilizan menos motores y mueven los carros en solo dos ejes.
- Fusionadoras portátiles: Diseñadas específicamente para su uso en campo, estas fusionadoras son compactas y ligeras, lo que facilita su transporte y manejo en diversas ubicaciones, sin sacrificar la eficiencia en la fusión de fibras ópticas.
La elección del tipo de fusionadora dependerá de las necesidades específicas del proyecto, el presupuesto y el nivel de precisión requerido.
Sectores Beneficiados por la Fibra Óptica y las Fusionadoras
Las fusionadoras de fibra óptica son herramientas esenciales en una variedad de sectores debido a la creciente demanda de conectividad de alta velocidad y la continua expansión de las redes de telecomunicaciones. Estos dispositivos son cruciales para garantizar la conectividad en áreas clave como:
- Telecomunicaciones: El sector más obvio, donde las fusionadoras son fundamentales para construir y mantener redes de banda ancha, redes móviles (5G) y centros de datos.
- Energía: Las redes de fibra óptica se utilizan cada vez más para la monitorización y el control de infraestructuras energéticas, como redes eléctricas inteligentes (smart grids).
- Transporte: En sistemas de señalización, comunicaciones ferroviarias y control de tráfico, la fibra óptica proporciona la fiabilidad y la velocidad necesarias.
- Servicios de Internet y Datos: La creciente necesidad de servicios en la nube, streaming de video de alta definición y juegos en línea depende directamente de la infraestructura de fibra óptica.
La fusión de fibra óptica no es solo una técnica de conexión, sino una pieza angular de la infraestructura digital moderna. Con avances continuos en la tecnología, como el control por Inteligencia Artificial (IA) y la integración con redes inteligentes, las fusionadoras de fibra óptica seguirán evolucionando para satisfacer la demanda de redes más rápidas, seguras y resilientes.
Mantenimiento y Calibración: Claves para un Rendimiento Óptimo
Para asegurar que una fusionadora funcione de manera óptima y proporcione empalmes de alta calidad, el mantenimiento y la calibración son fundamentales.
Calibración de Arco
Antes de realizar una fusión, es recomendable chequear la máquina y hacer una calibración de arco. Esta prueba verifica si el nivel de inyección del arco voltaico es suficiente o si necesita ser ajustado. La fusionadora analiza la rapidez con la que se derrite la sílice y si la posición del arco es correcta. Si la prueba falla repetidamente (por ejemplo, después de 4 intentos), es probable que los electrodos estén muy desgastados y requieran ser sustituidos. La vida útil de los electrodos varía según el fabricante, pero suele oscilar entre 2,500 y 5,000 ciclos.
Programas de Fusión Específicos
Las fusionadoras modernas están equipadas con programas especiales de fusión para distintos tipos de fibra (monomodo - SM, multimodo - MM, G.657, DSF, NZD, etc.). Seleccionar el programa adecuado es crucial para obtener la máxima precisión. Por ejemplo, en redes FTTH (Fiber to the Home), donde las fibras resistentes a la curvatura (como la G.657) son comunes, las máquinas modernas suelen incluir programas específicos para fusionar este tipo de fibra con mayor precisión. Aunque existen programas automáticos (AUTO o SM AUTO), la fusión es más rápida y efectiva si se selecciona el programa específico para el tipo de fibra.
Importancia de la Limpieza
La limpieza de la máquina es tan importante como el proceso de fusión en sí para obtener buenos resultados y evitar problemas. Componentes clave que requieren limpieza regular incluyen:
- Holders: Deben limpiarse con bastoncillos impregnados en alcohol isopropílico.
- Pisones (V-groove): La ranura V-Groove, donde se asientan las fibras, debe limpiarse con un cepillo de limpieza y bastoncillos con alcohol isopropílico. Si el accesorio es removible, la limpieza es más cómoda.
- Lentes: Si las lentes de la fusionadora están sucias, la máquina "se queda ciega", afectando gravemente la capacidad de alineación. Deben limpiarse cuidadosamente con bastoncillos impregnados en alcohol isopropílico.
Una limpieza rigurosa y regular garantiza que la óptica de las lentes funcione correctamente, lo cual es tan importante como la calidad del corte de la fibra para una fusión exitosa.

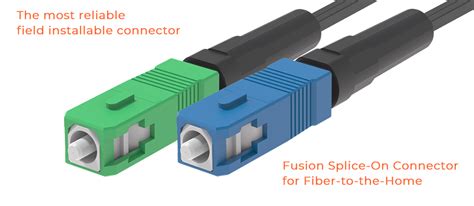

Fusiones en Conectores: Los Splice On Connectors (SOC)
Para ciertas aplicaciones, puede ser interesante y cómodo realizar fusiones directamente en el conector. Esto se logra mediante los conectores SOC (splice on connector). Para utilizarlos, se necesita un holder especial que aloje el conector SOC en la fusionadora. Estos conectores vienen prepulidos y disponen de una pequeña sección de fibra desnuda lista para ser fusionada. Máquinas como las FITEL FURUKAWA son compatibles con este tipo de conectores, ofreciendo una solución práctica para instalaciones rápidas y eficientes.
La continua evolución tecnológica, con el desarrollo de nuevas técnicas y herramientas, asegura que el rol del técnico fusionador de fibra óptica seguirá siendo indispensable en la expansión y el mantenimiento de las redes de comunicación globales. La precisión, la atención al detalle y el conocimiento técnico son las cualidades que definen a estos profesionales, pilares silenciosos de nuestro mundo digitalmente conectado.
