El cable coaxial, un término que evoca imágenes de conexiones de televisión y antenas, es en realidad una pieza fundamental de la tecnología de transmisión de señales que abarca mucho más. Diseñado específicamente para transportar señales de alta frecuencia con una interferencia mínima, su estructura única lo convierte en una solución robusta y fiable para una amplia gama de aplicaciones, desde la conectividad a Internet hasta la radiofrecuencia profesional. Su diseño, que ha evolucionado a lo largo de décadas, sigue siendo relevante en un mundo cada vez más conectado.
Comprendiendo la Arquitectura del Cable Coaxial

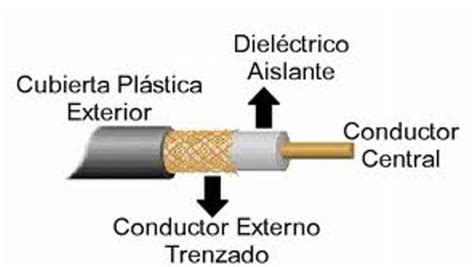

En su esencia, un cable coaxial es un tipo de cable eléctrico caracterizado por su disposición concéntrica de conductores eléctricos y materiales aislantes. Esta estructura única es la clave de su eficacia. El cable está compuesto por varios elementos esenciales, cada uno desempeñando un papel crucial en la transmisión de la señal:
- Conductor Central: Generalmente de cobre sólido o trenzado, este es el núcleo del cable por donde viaja la señal eléctrica. Es el principal transportador de información, ya sea en formato analógico o digital.
- Capa Aislante (Dieléctrica): Rodeando al conductor central, esta capa está hecha de un material aislante con propiedades eléctricas bien definidas. Su función es doble: confinar la señal dentro del cable, evitando que se escape, y mantener una distancia precisa entre el conductor central y el blindaje.
- Blindaje Metálico: Encima de la capa aislante se encuentra una malla metálica trenzada o una lámina metálica. Este blindaje actúa como un conductor de retorno y, lo que es más importante, como un escudo protector contra interferencias electromagnéticas externas. Filtra la transmisión no deseada, asegurando la claridad de la señal.
- Cubierta Exterior Aislante: La capa más externa del cable, generalmente de plástico o goma, protege toda la estructura de los factores ambientales, como la humedad, el polvo o el daño físico.
Esta disposición simétrica y concéntrica es lo que da nombre al cable: "coaxial". Permite que el cable transporte señales de datos, vídeo y audio a largas distancias con gran eficacia y una pérdida de señal significativamente reducida en comparación con otros tipos de cableado.
El Espectro de Aplicaciones del Cable Coaxial
La versatilidad del cable coaxial se manifiesta en la diversidad de sus aplicaciones. Históricamente, fue concebido para el transporte de señales de radiofrecuencia (RF), desde la década de 1930. Hoy en día, su uso se ha expandido considerablemente:
Conexiones a Internet y Televisión
Una de las aplicaciones más visibles del cable coaxial es en la provisión de servicios de Internet de alta velocidad y televisión por cable. Muchos proveedores de servicios aprovechan la infraestructura de cable coaxial existente para ofrecer conexiones de banda ancha. El cable coaxial es el principal medio para la transmisión de señales de televisión por cable, especialmente en sistemas que aún no han migrado completamente a la fibra óptica.
Redes de Comunicación y Telecomunicaciones
Los cables coaxiales de mayor diámetro y construcción robusta, conocidos como "línea dura", son ideales para conectar redes extensas, como líneas de radio, televisión o telecomunicaciones de larga distancia. Su capacidad para mantener la integridad de la señal a lo largo de kilómetros los hace indispensables en la infraestructura de telecomunicaciones.
Radioaficionados y Radiodifusión
En el mundo de los radioaficionados, el cable coaxial sigue siendo un componente esencial para conectar emisores con antenas, garantizando una transmisión clara y eficiente de las señales de radio. De manera similar, se utiliza en sistemas de radiodifusión y en equipos de radio profesional.
Audio Profesional y Conexiones Digitales
En el ámbito del audio, el cable coaxial digital, a menudo con conectores RCA, se utiliza para transferir señales de audio digital entre dispositivos como reproductores de DVD, receptores de audio/video (A/V) o grabadoras digitales. A diferencia de los cables de audio analógicos, el cable coaxial digital está diseñado para manejar el ancho de banda de frecuencia más amplio de las corrientes de bits de audio digital, manteniendo la señal en formato digital y minimizando la distorsión.
Sistemas de Videovigilancia
Aunque las cámaras de alta definición modernas a menudo utilizan cableado de red, los cables coaxiales más antiguos, como el RG-59, todavía se emplean en sistemas de videovigilancia debido a su menor costo y facilidad de instalación en sistemas existentes.
Tipos de Cables Coaxiales: Adaptándose a Cada Necesidad
La amplia gama de aplicaciones ha dado lugar a una diversidad de diseños de cables coaxiales, cada uno optimizado para un propósito específico. Si bien existen numerosos tipos, algunos se destacan por su uso generalizado:
- Cables Coaxiales Flexibles: Diseñados para ser altamente adaptables, permiten doblarse y moverse sin comprometer la integridad de la señal. Son ideales para tendidos en espacios reducidos o donde se requiere movilidad.
- Cables Coaxiales Semirrígidos: Cuentan con un conductor exterior metálico sólido que proporciona un excelente apantallamiento y rendimiento. Son robustos y ofrecen una gran estabilidad.
- Cables RG-6: Uno de los tipos más comunes, se utiliza ampliamente para la televisión por cable y conexiones a Internet. Ofrece un buen equilibrio entre rendimiento y costo, permitiendo tiradas de varias decenas de metros sin pérdidas significativas de señal.
- Cables RG-59: Un predecesor del RG-6, es más delgado, maleable y económico. Sin embargo, su capacidad de transmisión de señal es limitada a distancias cortas y no es adecuado para vídeo de alta definición.
- Cables RG-11: Conocido por tener menos pérdida de señal que el RG-6, permite tiradas de distancias mucho más largas. Es una opción más costosa y se reserva para aplicaciones que requieren un rendimiento excepcional en largas distancias.
- Cables Coaxiales Radiantes (con Fugas): Diseñados con ranuras en el conductor exterior, permiten una fuga controlada de la señal, utilizándose en sistemas de comunicación específicos donde se requiere una emisión distribuida.
- Cables Triaxiales: Incorporan una capa adicional de aislamiento y apantallamiento, ofreciendo una mayor protección contra interferencias.
- Cables Coaxiales Conformables: Una alternativa a los cables semirrígidos, ofrecen un rendimiento similar con mayor flexibilidad, permitiendo ser moldeados durante la instalación.
La elección del tipo de cable coaxial adecuado depende de factores como la aplicación, las condiciones ambientales, los requisitos de impedancia y las propiedades físicas del cable.
La Importancia de los Conectores Coaxiales
La transmisión de señales a través de un cable coaxial no estaría completa sin los conectores adecuados. Estos componentes son vitales para establecer una conexión fiable y mantener el apantallamiento del cable. Existen numerosos estilos de conectores, cada uno con sus propias características y aplicaciones:
- Tipo F: El conector "cable" estándar más utilizado para conexiones de televisión por cable e Internet. Su diseño de rosca asegura una conexión firme.
- BNC (Bayonet Neil-Concelman): Utilizado para conexiones rápidas de conexión/desconexión en equipos de RF, instrumentación de prueba, y señales de radio, televisión y vídeo. Su mecanismo de bayoneta facilita una conexión segura y rápida.
- TNC (Threaded Neil-Concelman): Una versión roscada y resistente a la intemperie del conector BNC, que ofrece una mayor robustez y fiabilidad en entornos más exigentes.
- SMB (Sub Miniature Version B): Conectores compactos de fácil acoplamiento a presión, ideales para cables semirrígidos en aplicaciones que requieren conexiones poco frecuentes o donde el espacio es limitado.
- MCX (Micro Coaxial Connectors): Conectores de tamaño reducido, perfectos para aplicaciones con restricciones de espacio, como dispositivos inalámbricos, GPS o tarjetas de sintonizador de TV.
- SMA (Subminiature Version A): Conectores compactos con un sistema de acoplamiento roscado, que mantienen una impedancia constante y son versátiles para aplicaciones de RF y microondas.

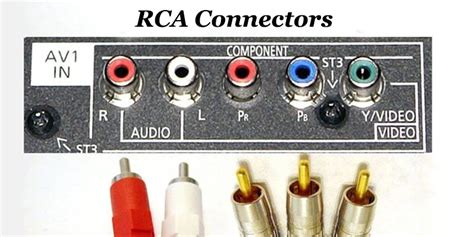

- RCA (Radio Corporation of America): Un conector muy común, a menudo visto en pares de colores (rojo, blanco, amarillo) para conexiones de audio y vídeo analógicas básicas. También se utiliza para señales de audio digital coaxial.
- UHF (Amphenol): Un conector RF estandarizado de 50 ohmios, diseñado para aplicaciones de radio de baja frecuencia, incluyendo radioaficionados y sistemas de radio VHF marítimos.
- 7/16 DIN (Deutsches Institut für Normung): Un conector RF roscado utilizado para conectar cables coaxiales, especialmente en aplicaciones que requieren resistencia al agua, robustez y durabilidad, como estaciones base y sistemas de transmisión.
- QMA: Un conector de radiofrecuencia coaxial que mantiene la barrera de apantallamiento y cuenta con mecanismos de acoplamiento a presión, ideal para entornos industriales y de comunicaciones.
La correcta selección y emparejamiento de los conectores con el cable coaxial y los dispositivos es fundamental para garantizar la compatibilidad y la integridad de la señal.
Cable Coaxial vs. Cable Óptico en Audio Digital
En el mundo del audio digital, la elección entre un cable coaxial y un cable óptico (Toslink) es una consideración importante para los audiófilos. Ambos tienen sus méritos, pero presentan diferencias clave en la transmisión de señales:
- Cable Óptico (Toslink): Utiliza luz para transmitir la señal de audio digital a través de un cable de fibra óptica. Su principal ventaja es la inmunidad a las interferencias electromagnéticas y a las corrientes parásitas. Sin embargo, requiere la conversión de la señal digital a pulsos de luz y viceversa, lo que puede introducir una ligera latencia o degradación.
- Cable Coaxial Digital: Transmite la señal digital en forma de impulsos eléctricos a través de un conductor central apantallado. Gracias a su construcción, puede ofrecer un mayor ancho de banda y una menor distorsión de la señal en comparación con los cables ópticos. Para quienes buscan una experiencia de audio más fiel y detallada, la conexión coaxial suele ser preferida, especialmente en sistemas Hi-Fi estéreo. Muchos equipos de alta gama ofrecen entradas coaxiales de mayor calidad.
Si bien el cable coaxial digital a menudo se considera superior para la fidelidad de audio, el cable óptico puede ser una opción válida en situaciones donde se necesita evitar interferencias o aislar eléctricamente los dispositivos. La elección dependerá de las necesidades específicas del usuario y del equipo disponible.
El MEJOR AUDIO desde TV HDMI vs Óptico vs Coaxial Digital HDMI ARC EARC Mejores cables de audio TV
Consideraciones Clave al Elegir un Cable Coaxial
La selección del cable coaxial adecuado implica una evaluación cuidadosa de varios factores para garantizar un rendimiento óptimo y la durabilidad del sistema:
- Aplicación: Determinar el uso previsto del cable (Internet, TV, radio, audio, etc.) es el primer paso.
- Longitud del Cable: Los cables más largos pueden provocar pérdidas de señal (atenuación). Es esencial elegir una longitud que minimice esta pérdida sin exceder las necesidades.
- Impedancia: Medida en ohmios, la impedancia es la resistencia del cable a la corriente alterna. Debe coincidir con la impedancia de los dispositivos conectados para evitar reflejos de señal y maximizar la transferencia de potencia. Las impedancias comunes son 50 y 75 ohmios.
- Frecuencia: Los cables coaxiales están diseñados para transmitir señales en un rango de frecuencias específico, desde 20 kHz hasta 300 GHz. Las frecuencias altas, como VHF y UHF, pueden experimentar una pérdida de señal más significativa.
- Blindaje: Los fabricantes utilizan blindaje de lámina o trenzado para minimizar las interferencias. Un mayor nivel de blindaje generalmente se traduce en una mejor protección contra el ruido externo.
- Cubierta Exterior: Dependiendo del entorno de instalación, se pueden requerir cubiertas exteriores con propiedades específicas, como resistencia a los rayos UV, impermeabilidad o resistencia al fuego.
- Conectores: Asegurarse de que los conectores sean compatibles con el cable y los dispositivos es crucial para la integridad de la señal.
- PIM (Intermodulación Pasiva): En aplicaciones de RF de alta potencia, el PIM puede ser una fuente de interferencia de la señal que degrada el rendimiento del sistema. Elegir cables y conectores con bajo PIM es importante en estos casos.
El Futuro del Cable Coaxial
A pesar del avance de tecnologías como la fibra óptica, el cable coaxial sigue siendo un componente esencial en numerosas aplicaciones técnicas. Su capacidad para transmitir señales de alta calidad a largas distancias, su robustez y su costo relativamente bajo en comparación con otras soluciones de alta gama aseguran su continua relevancia. Si bien las especificaciones pueden variar y las opciones de personalización no siempre están disponibles, la evolución constante de los materiales y los diseños mantiene al cable coaxial como una opción viable y eficiente en el panorama tecnológico actual. La exploración de su diseño y funcionalidad exclusivos frente a otros tipos de cables apantallados demuestra su valor perdurable.
