La programación de radios VHF, especialmente modelos como el Motorola PRO5150 y PRO7150, puede presentar desafíos, particularmente cuando se enfrentan a memorias corruptas o la necesidad de adaptar la funcionalidad del equipo. Este artículo explora las técnicas y herramientas necesarias para acceder y modificar la memoria interna de estas radios, utilizando el concepto de "codeplug" y software especializado como Waris Codeplug 2.8. Se detallan los procedimientos de flasheo, la selección de firmware y la importancia de comprender las arquitecturas de memoria para lograr reparaciones exitosas y personalizaciones avanzadas.
El Desafío de la Memoria Corrupta y la Solución del "Codeplug"
En ocasiones, las radios VHF pueden sufrir de "memoria corrupta", lo que impide su correcto funcionamiento e incluso su encendido. Ante esta situación, una técnica eficaz consiste en reemplazar o reprogramar los chips de memoria, específicamente la Flash y la EEPROM. El proceso para abordar la memoria corrupta en un radio PRO5150, un modelo sin pantalla, a menudo implica la búsqueda y carga de un "codeplug" compatible.
Un "codeplug" es esencialmente un archivo de configuración que contiene todos los parámetros de programación de una radio. Para un PRO5150, que carece de pantalla, la estrategia puede ser utilizar un codeplug de un modelo con pantalla, como el PRO7150. El usuario menciona un caso específico donde, tras una memoria corrupta en un PRO5150, procedió a usar Waris Codeplug 2.8. Buscó un codeplug para un modelo KDH (con pantalla) en lugar del KDC (sin pantalla), y al programarlo, el radio revivió, convirtiéndose efectivamente en un PRO7150. Este proceso demuestra la flexibilidad y la intercompatibilidad que pueden existir entre modelos de la misma familia de radios, siempre y cuando se manejen los archivos de configuración adecuados.
La clave del éxito en estos casos radica en la elección del software de programación correcto y la versión del codeplug. El usuario enfatiza la importancia de utilizar la última versión del software o aquella con la que el técnico se sienta más cómodo trabajando. Una vez que el radio es leído por el software, se pueden asignar nombres a los canales, personalizando la configuración según las necesidades del usuario.
El Proceso de "Flasheo" y la Selección del Firmware Adecuado
El "flasheo" se refiere al proceso de borrar y escribir datos en la memoria Flash de la radio. Este procedimiento es fundamental cuando se necesita actualizar el firmware, corregir errores o, como en el caso de la memoria corrupta, reinstalar un sistema operativo funcional. Para ello, es crucial entender la arquitectura de la memoria Flash, como la AT49BV040B-TU, que es de 4 Megabits (512k x 8). Esta memoria debe ser programada con un firmware de tamaño específico, que en este caso sería de 512k, aunque también pueda ser programada con firmware de 128k o 256k.
El usuario describe una experiencia detallada con el flasheo, utilizando la versión 2.8 de Waris. Inicialmente, busca en el documento de firmware de Waris un archivo de 128k para programar la Flash. Este proceso se realiza con la radio en "modo boot", lo que generalmente implica conectar el pin 12 de accesorios a tierra. El usuario incluso implementó un interruptor para facilitar esta conexión.
Se observa que el proceso de grabado con firmware de 128k es relativamente rápido y exitoso. Sin embargo, al intentar usar un firmware de 256k, el proceso de grabado de la Flash se interrumpe, quedando a medio camino. Esto subraya la importancia de seleccionar el tamaño de firmware correcto para la memoria Flash específica. La experiencia del usuario indica que para el borrado y la grabación de la Flash, el firmware de 128k es el más fiable en su caso.
Una vez que la memoria Flash está correctamente programada, el siguiente paso es configurar los parámetros específicos del radio, como el número de canales y sus funcionalidades. Esto se logra mediante la carga de un archivo "PMUD" o "PMUE", dependiendo del modelo y la banda de frecuencia. Para un PRO5150 VHF, se utiliza el PMUD 1480a (que soporta 16 canales). El usuario, con experiencia, identifica el PMUD 1481a como el próximo paso lógico para habilitar hasta 128 canales, emulando la configuración de un modelo superior como el PRO7150 (25kdh9aa6). La selección del PMUD correcto se basa en la comparación de los códigos de modelo de radios con y sin pantalla, buscando la correspondencia en la cantidad de canales.
Es vital recordar que cada flasheo, ya sea de la Flashrom o de la memoria EEPROM, requiere que la radio esté nuevamente en "modo boot".
Transferencia de Memorias y la Interrogante de Portátil a Base
Una técnica de reparación avanzada, especialmente cuando los precios de los radios nuevos son prohibitivos, es la transferencia física de los chips de memoria (Flash y EEPROM) de un radio funcional a uno que no enciende. El usuario menciona que en su país, El Salvador, los radios de la serie "ochocientos" (posiblemente refiriéndose a modelos antiguos como el PRO5100 o similares) son muy económicos, a veces comprados por tan solo 30 dólares.
La práctica consiste en retirar los chips Flash y EEPROM de un radio funcional y pasarlos al radio que no enciende. Sin embargo, se advierte que esta transferencia debe realizarse de ambos chips simultáneamente y con precaución. Si después de este trasplante, el radio receptor sigue sin funcionar o presenta el error de "memoria corrupta" (el "tuuuuuuu"), se procede a realizar el flasheo del firmware y la carga del codeplug adecuado, como se describió anteriormente.
Surge una pregunta interesante: ¿Es posible transferir las memorias (Flash y EEPROM) de radios portátiles a radios bases, o viceversa? El usuario ha realizado estas transferencias con éxito entre radios portátiles y entre radios bases, pero la migración entre tipos de equipos sigue siendo un área de experimentación. A pesar del riesgo de perder chips valiosos, la curiosidad y la búsqueda de soluciones innovadoras llevan a la disposición de realizar estas pruebas en laboratorios personales. La posibilidad de que esto funcione abriría nuevas vías para la reparación y la adaptación de equipos de radio.
Consideraciones Adicionales para la Programación y el Uso de VHF
La programación de radios VHF, especialmente modelos más antiguos, a menudo requiere el uso de sistemas operativos y software que ya no son compatibles con las plataformas modernas. El usuario menciona la necesidad de recurrir a emuladores de DOS como DOS BOX o máquinas virtuales como VirtualBox para correr software de 16 bits.

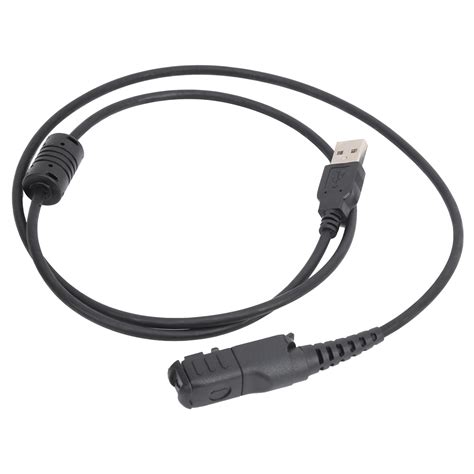

La conexión física a las radios se realiza a través de interfaces de programación, como la RIB (Radio Interface Box), y cables específicos para cada modelo. En casos donde los puertos serie COM nativos son escasos en las computadoras modernas, se recurre a conversores USB-Serie. Se recomienda el chip PL2303 de Prolific por su fiabilidad.
El proceso de mapeo de puertos COM dentro de los emuladores es crucial. Ya sea configurando el archivo de arranque de DOS BOX o utilizando la línea de comandos, es necesario que el emulador reconozca el puerto COM asignado por Windows al conversor USB-Serie.
Además de la programación, el uso seguro y efectivo de las radios VHF, especialmente en entornos marinos, es fundamental. Se destaca la importancia del Canal 16 como canal internacional de emergencia. Los equipos VHF marinos operan en frecuencias entre 156 y 174 MHz, con un alcance típico de 20 a 30 millas náuticas, influenciado por la altura de la antena y el entorno.
Se hace hincapié en el sistema DSC (Digital Selective Calling) para llamadas de socorro. Este sistema envía automáticamente datos digitales, incluyendo la identificación del barco, posición y tipo de emergencia, a estaciones costeras o embarcaciones específicas. Sin embargo, se plantea una preocupación sobre la posible temeridad de un "acuse de recibo" (ACK) irresponsable por parte de navegantes inexpertos, lo que podría llevar a respuestas inadecuadas en situaciones de emergencia. En este contexto, se sugiere que una radiobaliza puede ser una alternativa más segura.
Radio VHF marina: lo que necesitas saber
Para una comunicación óptima, se recomienda ajustar correctamente el nivel de "Squelch" para eliminar el ruido de fondo sin perder señales débiles. La mayoría de los equipos VHF fijos permiten seleccionar la potencia de emisión, utilizando un vatio para comunicaciones generales y una potencia mayor solo en situaciones de emergencia o cuando la señal es débil. El Canal 16 debe reservarse exclusivamente para llamadas de socorro, y las comunicaciones de rutina deben realizarse en otros canales designados, como el 68 o el 69.
La preparación para emergencias incluye verificar las conexiones de la antena, el GPS/DSC y realizar comprobaciones de radio periódicas. En caso de escuchar una llamada de socorro, se debe permanecer en silencio, anotar la información y, si las autoridades de rescate no responden, intentar contactarlas. En situaciones de peligro inminente, se deben emitir llamadas de socorro (MAYDAY) en el Canal 16 y asegurar que todos los pasajeros utilicen chalecos salvavidas.
La Filosofía del Servicio al Cliente y la Compartición del Conocimiento
Más allá de los aspectos técnicos, la interacción con el cliente es un componente esencial en el servicio de reparación de radios. La premisa "Lo que el cliente quiere, el cliente tiene" es fundamental. Si un cliente solicita un equipo con un número específico de canales, se debe atender esa solicitud, incluso si se puede ofrecer una versión con más capacidad. La satisfacción del cliente, lograda a través de una explicación clara y la atención a sus necesidades, es primordial, independientemente de si el problema técnico se resuelve por completo.
La comunidad de radioaficionados a menudo se caracteriza por la compartición desinteresada de conocimientos. El usuario que comparte su experiencia subraya la importancia de preguntar sin temor, ya que siempre habrá personas dispuestas a ayudar. Se elogia a aquellos que comparten su saber sin egoísmo, reconociendo que la recompensa de enseñar es ver a otros progresar y, con el tiempo, agradecer esa guía. Este espíritu de colaboración es lo que permite que la comunidad crezca y que los desafíos técnicos sean superados colectivamente. La frase "si tú puedes, muchos pueden" encapsula esta filosofía, alentando a otros a aventurarse en la reparación y programación de radios, y a compartir sus propios descubrimientos.
