Cálculo del Ancho de Banda de un Filtro: Una Guía Exhaustiva

El diseño y la comprensión de los filtros electrónicos son fundamentales en una amplia gama de aplicaciones, desde el procesamiento de audio y la sintonía de radio hasta el acondicionamiento de señales en sistemas complejos. Uno de los parámetros más críticos para caracterizar el comportamiento de un filtro es su ancho de banda. Este artículo se adentra en el concepto del ancho de banda de un filtro, cómo se calcula y los diversos factores que influyen en su determinación, abarcando tanto filtros pasivos como activos.

Fundamentos de los Filtros Electrónicos

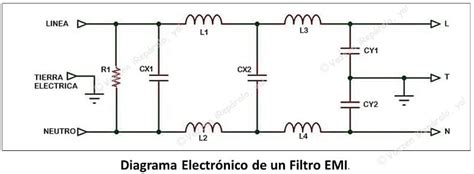

Un filtro electrónico es un circuito diseñado para permitir el paso de señales con frecuencias dentro de un rango específico, mientras que bloquea o atenúa las señales con frecuencias fuera de ese rango. Son como guardianes de frecuencias, seleccionando qué partes del espectro de señales son permitidas y cuáles no.

Existen varios tipos de filtros, cada uno con una función distinta:

• Filtro Paso Bajo (Low-Pass Filter - LPF): Permite el paso de todas las frecuencias por debajo de un punto de frecuencia de corte alta, y atenúa las frecuencias más altas. Se utiliza comúnmente para anti-aliasing antes de los convertidores analógico-digitales (ADC), eliminación de ruido de alta frecuencia y extracción de graves en aplicaciones de audio.
• Filtro Paso Alto (High-Pass Filter - HPF): Permite el paso de todas las frecuencias por encima de un punto de frecuencia de corte baja, y atenúa las frecuencias más bajas. Se emplea para el bloqueo de corriente continua (DC), la eliminación de ruido de baja frecuencia y la extracción de agudos en audio.
• Filtro Paso Banda (Band-Pass Filter - BPF): Permite el paso de frecuencias dentro de una banda específica y atenúa las frecuencias fuera de ella. Este tipo de filtro es crucial para aplicaciones donde solo un rango particular de frecuencias es de interés, como en la sintonía de radio o la detección de tonos específicos.
• Filtro Notch (Band-Reject Filter): Atenúa una frecuencia específica mientras permite el paso de todas las demás. Se utiliza comúnmente para eliminar el zumbido de la red eléctrica (50/60 Hz) o frecuencias de interferencia específicas.

Comprendiendo el Ancho de Banda (BW)

El ancho de banda (BW) de un filtro define la extensión del "pasabanda", es decir, el rango de frecuencias que el filtro permite pasar sin una atenuación significativa. Para filtros paso banda, se define como la diferencia entre las frecuencias de corte superior e inferior (fH - fL). Estas frecuencias de corte son los puntos donde la potencia de la señal de salida se reduce a la mitad en comparación con la potencia en la frecuencia central, lo que corresponde a una disminución del voltaje de salida a aproximadamente el 70.7% del nivel máximo, o una atenuación de -3 dB.

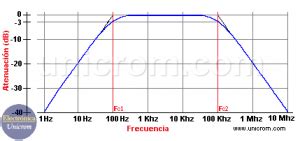

La magnitud de la respuesta de un filtro se puede visualizar como una curva que muestra la ganancia del filtro en función de la frecuencia. Para un filtro paso banda ideal, esta curva tendría una forma de campana. Las frecuencias fuera de la banda de paso están muy atenuadas, mientras que las frecuencias dentro del rango especificado pasan a la salida sin mucha atenuación.

Parámetros Clave de un Filtro Paso Banda

Para entender verdaderamente el ancho de banda, es esencial familiarizarse con otros parámetros que definen el comportamiento de un filtro paso banda:

• Frecuencia Central (fc o ωo): Es la frecuencia en el punto medio del rango de frecuencias que el filtro permite pasar. Es la frecuencia a la cual el filtro tiene su máxima ganancia de señal. En un gráfico de respuesta en frecuencia, esta corresponde al pico de la curva. Se mide típicamente en Hertz (Hz) o radianes por segundo (rad/s).
• Frecuencias de Corte (-3 dB) (fL y fH): Son los límites de la banda de paso. La frecuencia de corte inferior (fL) y la frecuencia de corte superior (fH) son las frecuencias donde la amplitud de la señal de salida es el 70.7% (o -3 dB) de la señal en la frecuencia central. El ancho de banda se calcula como BW = fH - fL.

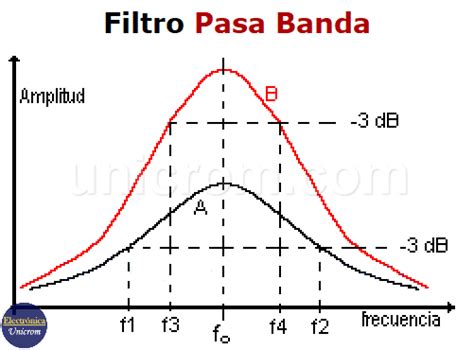

• Factor de Calidad (Q): El factor de calidad es una medida de la selectividad o "agudeza" del filtro. Un factor Q alto indica un ancho de banda estrecho (muy selectivo), mientras que un factor Q bajo resulta en un ancho de banda amplio (menos selectivo). La relación es:Q = fc / BWUn factor de calidad Q alto indica que el filtro se vuelve más selectivo, pero no implica necesariamente que el filtro se parezca más a un filtro ideal.

• Ganancia (A o Av): Representa el factor por el cual el filtro amplifica o atenúa la señal dentro de su banda de paso. Puede ser una ganancia de voltaje o de potencia.

Cálculo del Ancho de Banda y Parámetros Relacionados

Las fórmulas matemáticas son cruciales para ingenieros, estudiantes y aficionados para comprender y diseñar filtros. Para un filtro paso banda de segundo orden, los parámetros clave y sus relaciones se describen a menudo mediante la siguiente función de transferencia:

$$A(s) = \frac{K \omega0 s}{s^2 + \frac{\omega0}{Q} s + \omega_0^2}$$

Donde:

• A(s) es la función de transferencia del filtro.
• K es la ganancia en la frecuencia central.
• $\omega_0$ es la frecuencia central en radianes/segundo.
• Q es el factor de calidad (selectividad).
• s es la variable de Laplace (s = jω para análisis en frecuencia).

A partir de esta función, podemos derivar las relaciones para la frecuencia central y el ancho de banda:

• Frecuencia Central ($\omega_0$): Es directamente visible en la función de transferencia.
• Ancho de Banda (BW): El ancho de banda en radianes/segundo está dado por:$$BW = \frac{\omega_0}{Q}$$

Si se trabaja con frecuencias en Hertz (f), las fórmulas se adaptan:

• Frecuencia Central (fc):$$fc = \frac{\omega_0}{2\pi}$$
• Ancho de Banda (BW en Hz):$$BW{Hz} = \frac{BW{rad/s}}{2\pi} = \frac{fc}{Q}$$

Ejemplo 1: Cálculo de Parámetros de un Filtro Paso Banda

Consideremos la siguiente función de transferencia para un filtro paso banda de segundo orden:

$$H(s) = \frac{2 \cdot (3\pi) s}{s^2 + \frac{3\pi}{4} s + (3\pi)^2}$$

Solución:Comparando con la forma general, podemos identificar los parámetros:

• La ganancia K es 2.
• La frecuencia central $\omega_0$ es $3\pi$ radianes/segundo. Esto equivale a una frecuencia central en Hz de $fc = \frac{3\pi}{2\pi} = 1.5$ Hz.
• El término del denominador $\frac{\omega_0}{Q}$ es $\frac{3\pi}{4}$. Por lo tanto, $\frac{3\pi}{Q} = \frac{3\pi}{4}$, lo que implica que $Q = 4$.
• El ancho de banda en radianes/segundo es $BW = \frac{\omega_0}{Q} = \frac{3\pi}{4}$ radianes/segundo.
• El ancho de banda en Hz es $BW{Hz} = \frac{BW{rad/s}}{2\pi} = \frac{3\pi/4}{2\pi} = \frac{3}{8} = 0.375$ Hz.

En este ejemplo, la línea de color verde podría representar la magnitud de la respuesta del filtro y la línea de color rojo la fase.

Ejemplo 2: Diseño de un Filtro Paso Banda con Frecuencias de Corte Específicas

Se desea diseñar un filtro paso banda que tenga una ganancia de 3 y frecuencias de corte de $4\pi$ radianes/seg (2 Hz) y $\pi$ radianes/seg (0.5 Hz).

Solución:Primero, necesitamos determinar la frecuencia central (fc) y el ancho de banda (BW).

• Frecuencia de corte inferior ($f_L$) = $\pi$ rad/s

• Frecuencia de corte superior ($f_H$) = $4\pi$ rad/s

• Ancho de Banda (BW):$BW = fH - fL = 4\pi - \pi = 3\pi$ rad/sEn Hz: $BW_{Hz} = \frac{3\pi}{2\pi} = 1.5$ Hz.

• Frecuencia Central (fc):$fc = \frac{fH + fL}{2} = \frac{4\pi + \pi}{2} = \frac{5\pi}{2}$ rad/sEn Hz: $fc_{Hz} = \frac{5\pi/2}{2\pi} = \frac{5}{4} = 1.25$ Hz.

• Factor de Calidad (Q):$Q = \frac{fc}{BW} = \frac{5\pi/2}{3\pi} = \frac{5}{6}$

Con estos parámetros, se puede construir la función de transferencia y diseñar el circuito correspondiente. La línea de color verde representaría la magnitud y la línea de color rojo la fase de la respuesta del filtro.

Filtros Pasivos vs. Filtros Activos

La elección entre un filtro pasivo y uno activo depende en gran medida de los requisitos de la aplicación.

Filtros Pasivos

Los filtros pasivos se construyen utilizando componentes pasivos como resistencias (R), inductores (L) y condensadores (C).

• Ventajas: No requieren una fuente de alimentación externa, son simples y pueden manejar altas potencias.
• Desventajas: Generalmente solo ofrecen atenuación (no ganancia), los inductores pueden ser voluminosos y caros, especialmente a bajas frecuencias, y el factor Q suele estar limitado por las características de los componentes. La impedancia característica de un circuito RLC serie se calcula como $Z = \sqrt{L/C}$.

Un circuito de filtro pasa banda pasivo simple puede construirse con inductores y condensadores en configuraciones serie o paralelo. La resistencia es mayormente independiente de la frecuencia, mientras que la impedancia del condensador disminuye a medida que la frecuencia aumenta, y la impedancia del inductor aumenta a medida que la frecuencia aumenta.

Filtros Activos

Los filtros activos utilizan componentes activos, como amplificadores operacionales (op-amps), junto con resistencias y condensadores.

• Ventajas: Pueden proporcionar ganancia, no requieren inductores (lo que los hace más compactos y económicos a bajas frecuencias), y pueden lograr factores Q altos y selectividad precisa. Son ideales para aplicaciones de audio y de baja frecuencia.
• Desventajas: Requieren una fuente de alimentación, su ancho de banda está limitado por las características del amplificador operacional, y pueden ser más susceptibles al ruido.

Los filtros activos con amplificadores operacionales pueden diseñarse para proporcionar una salida amplificada no inversora o una salida de inversión amplificada.

Filtros Activos con Amplificadores Operacionales

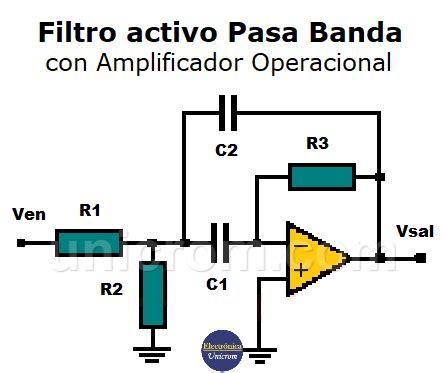

Un filtro paso banda activo puede ser compuesto por un amplificador operacional que proporciona una salida no inversora, con resistencias R3 y R4 determinando la ganancia del circuito. La frecuencia de corte baja, la frecuencia de corte alta y la ganancia deseada son factores clave en su diseño.

Consideraciones para Amplificadores Operacionales:

Al diseñar filtros activos, es crucial tener en cuenta las limitaciones del amplificador operacional:

1. Voltaje de Alimentación y Señal: El voltaje de CC máximo que puede manejar el op-amp en sus pines de alimentación limita el voltaje de CA de la señal de salida. El voltaje de CA solo puede llegar tan alto como el riel de CC.
2. Velocidad de Rotación (Slew Rate): Esta es la tasa máxima a la que la salida del amplificador operacional puede cambiar su voltaje por unidad de tiempo. Si la frecuencia o la amplitud de la señal de salida son demasiado altas para la velocidad de rotación del op-amp, este no podrá mantenerse y la señal de salida se distorsionará. La velocidad de rotación se mide típicamente en V/µS. Para convertirla a V/s, se multiplica por $10^6$.La relación entre la velocidad de rotación, la frecuencia (f) y la amplitud de voltaje (V) es:$$Velocidad\ de\ Rotación = 2\pi f V$$Por ejemplo, un amplificador operacional LM741 tiene una velocidad de rotación de 0.5 V/µS (o 500,000 V/s). Si se espera una salida de 10V, la frecuencia máxima a la que puede operar sin distorsión significativa se calcularía como:$$500,000\ V/s = 2 \times 3.14 \times f \times 10\ V$$$$f = \frac{500,000}{20\pi} \approx 7961\ Hz$$Esto significa que el LM741 puede producir una salida de 10V hasta aproximadamente 7961 Hz. Por encima de esta frecuencia, la amplitud de voltaje a esa velocidad (frecuencia) sería demasiado alta para que el amplificador operacional la siga correctamente, resultando en distorsión.

Un filtro paso banda con un amplificador operacional puede producir una señal no inversora en la salida. La resistencia R3 y la resistencia R4 determinan la ganancia del circuito. El diseño debe considerar la frecuencia de corte baja, la frecuencia de corte alta y la ganancia deseada.

Herramientas y Consideraciones de Diseño

Existen calculadoras y software de diseño de filtros que ayudan a determinar los valores de los componentes. Un diseñador de filtros interactivo, por ejemplo, permite ajustar valores de resistencia (R), inductancia (L) y capacitancia (C) mediante controles deslizantes.

Cómo Usar una Calculadora de Filtros:

1. Seleccione el Tipo de Filtro: Paso bajo, paso alto, paso banda o notch.
2. Elija la Topología: Pasivo (RC/LC) o activo (basado en op-amp).
3. Ingrese los Parámetros Requeridos: Frecuencia de corte (-3dB) para filtros LP/HP, frecuencia central y ancho de banda para filtros paso banda/notch. Especifique la impedancia deseada.
4. Calcule: Obtenga los valores de los componentes sugeridos.

Consejos de Diseño:

• Selección de Componentes:

  • Resistencias: Utilice tolerancias del 1% (película metálica) para mayor precisión.
  • Condensadores: Los tipos C0G/NP0 ofrecen buena estabilidad, mientras que X7R es aceptable para aplicaciones menos críticas. Para un factor Q mejorado en filtros paso banda, se recomiendan condensadores de bajo ESR (Resistencia Serie Equivalente).
  • Inductores: Considere la resistencia de corriente continua (DCR), la corriente de saturación y la frecuencia de autorresonancia.
  • Amplificadores Operacionales: Seleccione según los requisitos de ancho de banda, ruido y alimentación.

• Impedancia: Los valores de impedancia comunes varían según la aplicación:

  • Audio: 10kΩ - 100kΩ (alta impedancia para bajo ruido).
  • RF: 50Ω o 75Ω (impedancias de línea de transmisión estándar).
  • Instrumentación: 1kΩ - 10kΩ (equilibrio entre ruido y carga).

• Errores Comunes a Evitar:

  • No considerar los efectos de la impedancia de fuente y carga en la respuesta del filtro.
  • Ignorar la inductancia parásita de los condensadores a altas frecuencias.
  • Usar condensadores con alto ESR.
  • No usar buffers en filtros de alta impedancia para prevenir efectos de carga.

Preguntas Frecuentes:

• ¿Qué es la frecuencia de corte de -3dB? Es el punto donde la potencia de salida es la mitad de la potencia de entrada (voltaje ~70.7% de la entrada), marcando el límite de la banda de paso.
• ¿Cómo obtener una pendiente más pronunciada? Utilizar filtros de orden superior. Cada orden adicional añade 20 dB/década a la pendiente. Se pueden encadenar múltiples etapas de primer orden o usar topologías de segundo orden (como Sallen-Key, Butterworth o Chebyshev).
• ¿Por qué usar filtros activos? Proporcionan ganancia, evitan inductores voluminosos y pueden alcanzar factores Q altos. Son adecuados para audio y bajas frecuencias, pero están limitados por el ancho de banda del op-amp y requieren alimentación.
• ¿Qué factor Q usar? Para filtrado general, Q de 1-10 es común. Para detección selectiva de frecuencias, Q de 10-100. Q muy alto (100+) puede requerir componentes de precisión y ser inestable.
• ¿Qué tan precisos son los valores calculados? Las fórmulas son exactas para componentes ideales. Las tolerancias de los componentes (ej. 1% resistencias, 5% condensadores) introducen errores. Para aplicaciones de precisión, se usan componentes ajustables o valores seleccionados.

La comprensión detallada del ancho de banda y los parámetros asociados es esencial para el diseño y la implementación exitosa de filtros electrónicos en cualquier disciplina de ingeniería.
