La fibra óptica ha revolucionado las comunicaciones modernas, ofreciendo una capacidad de transmisión de datos sin precedentes. Su adopción masiva en redes de telecomunicaciones, centros de datos y despliegues FTTx (Fiber to the X) subraya la necesidad de comprender a fondo los componentes, las tecnologías y, crucialmente, los protocolos de prueba que aseguran su correcto funcionamiento y confiabilidad. Este artículo explora los diversos tipos de cables de fibra óptica, los conectores utilizados y los protocolos de prueba esenciales para garantizar el rendimiento óptimo de estas redes.
Tipos de Cables de Fibra Óptica: Adaptándose a Cada Entorno
La selección del cable de fibra óptica adecuado es fundamental para el éxito de cualquier despliegue. Los cables se clasifican según su estructura, aplicación y las condiciones ambientales en las que operarán.
Cables de Interior y Exterior
Los cables de interior están diseñados específicamente para aplicaciones dentro de edificios. Se centran en la flexibilidad, la protección contra el fuego y, en algunos casos, la minimización de emisiones electromagnéticas. Por otro lado, los cables de exterior están construidos para soportar condiciones ambientales más severas, incluyendo la instalación subterránea, en conductos o aéreos. Su diseño robusto protege contra la humedad, las fluctuaciones de temperatura y el daño mecánico, asegurando la integridad de la señal en trayectos más largos y expuestos.
Estructuras de Cableado: Tight Tube vs. Loose Tube
La forma en que las fibras ópticas individuales se alojan dentro del cable principal define su estructura y, consecuentemente, su aplicabilidad.
Cable de fibra ajustada (tight tube): En esta configuración, cada fibra óptica está rodeada por una cubierta de plástico resistente aplicada directamente sobre el recubrimiento protector (coating), a menudo con una capa intermedia de silicona. Esta estructura ofrece una protección individual a cada fibra, haciéndola más robusta frente a la manipulación y el estrés mecánico.
Cable holgado (loose tube): Caracterizado por alojar una o varias fibras ópticas dentro de una vaina suelta. El espacio entre la fibra y la vaina puede estar seco o relleno de gel. Esta estructura permite que la fibra se mueva libremente dentro del tubo, protegiéndola de las tensiones y la compresión que podrían ocurrir en el cable exterior. Los cables holgados son comunes en aplicaciones exteriores y de larga distancia.
Conductor compacto (semi tight tube): Una variante que presenta la fibra en un tubo de plástico, con un espacio intersticial que puede estar seco o relleno de gel. Ofrece un equilibrio entre la protección individual de la fibra y la compacidad del cable.
Cables Universales y de Aplicación Específica
Existe una categoría de cables universales diseñados para ser adecuados tanto para uso en interiores como en exteriores. Esto se logra a menudo mediante un revestimiento exterior libre de halógenos, que mejora la seguridad contra incendios en interiores y la durabilidad en exteriores. La selección de sistemas de cableado de fibra óptica de aplicación universal simplifica la planificación y el inventario para muchos proyectos.
Para aplicaciones exteriores específicas, la selección de sistemas de cableado de fibra óptica para exteriores se enfoca en la resistencia a la intemperie, la protección contra roedores y la durabilidad para tendidos subterráneos y en tubos.
Compatibilidad Electromagnética (CEM)
La CEM (compatibilidad electromagnética) se refiere a la capacidad de un cable o sistema para resistir interferencias electromagnéticas (EMI) y para no emitir interferencias que puedan afectar a otros dispositivos. En entornos con alta actividad eléctrica o donde se utilizan equipos sensibles, la CEM de los cables de fibra óptica es una consideración importante, aunque la fibra en sí misma es inmune a las interferencias electromagnéticas, los componentes de los cables (como los hilos de aramida o los revestimientos metálicos) y los equipos asociados deben cumplir con los estándares de CEM.

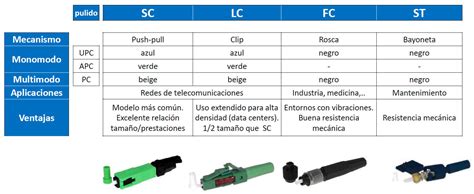

Conectores de Fibra Óptica: La Interfaz Crítica
Los conectores son componentes esenciales que permiten la interconexión de cables de fibra óptica y la conexión a equipos activos. La elección del conector adecuado depende de la aplicación, el tipo de fibra (monomodo o multimodo) y los requisitos de rendimiento.
Conector de lente: Estos conectores son menos susceptibles a la contaminación gracias a la expansión del haz óptico. Disponen de un bloqueo push-pull y una tapa antipolvo de cierre automático, ofreciendo una conexión segura y protegida. Están disponibles en versiones multimodo y monomodo, normal y biselado.
Conector FSMA: Conforme a la norma IEC 61754-22, el FSMA utiliza un cierre de rosca sin protección antitorsión. Su diseño totalmente metálico lo hace ideal para un amplio rango de temperaturas y permite una instalación ajustada. Disponible en versiones multimodo y monomodo.
Conector LC: Un conector de pequeño formato (SFF) según la norma DIN EN 61754-20. La nueva generación de conectores LC Compact ofrece una carcasa final compacta, protección mejorada de los conductores y un alivio de tensión estable para diversos tipos de cables. Se ofrece en versiones multimodo y monomodo, normal y biselado.
Conector MPO: La abreviatura MPO significa «Multi-fibre Push-on Connector». Es un conector diseñado para cables multifibra, típicamente conteniendo 6, 8, 12 o 24 fibras. Es fundamental para aplicaciones de alta densidad y transmisión de alta velocidad.
Conector MU: Un conector de pequeño formato según la norma IEC 61754-6. El MU permite el funcionamiento de hasta 32 fibras en un solo conector, pudiendo integrar un total de 64 fibras.
Conector RDC: El RDC (Rosenberger Duplex Connector) es un robusto sistema de conexión con fijación por tornillo para dos fibras, conforme a la norma IEC 61574-31. Es especialmente adecuado para entornos difíciles y está disponible en versiones multimodo y monomodo, normal y biselado.
Conector RQC: El RQC (Rosenberger Quad Connector) es un robusto sistema de conectores con fijación por tornillo para cuatro fibras, también según la norma IEC 61574-31. Similar al RDC, es ideal para entornos exigentes y se ofrece en versiones multimodo y monomodo, normal y biselado.
Conector SC: Un conector estándar según la norma DIN IEC 61754-15, ampliamente utilizado en telecomunicaciones, centros de datos y cableado LAN. Se ofrece en versiones multimodo y monomodo, normal y biselado.
Conector ST II (BFOC 2.5): Conforme a la norma DIN IEC 60874-10, este conector es común en aplicaciones de telecomunicaciones, centros de datos y cableado LAN.
Tecnologías Avanzadas y sus Implicaciones en las Pruebas
Las redes de fibra óptica modernas incorporan tecnologías avanzadas que presentan desafíos y requisitos específicos para las pruebas y la resolución de problemas.
Redes Ópticas Pasivas (PON)
Las redes ópticas pasivas (PON), como las utilizadas en FTTH (Fiber to the Home), emplean divisores ópticos (splitters) para compartir un único enlace de fibra desde la central óptica (CO) hasta múltiples usuarios. Esto permite compartir componentes costosos, como un láser en la central, y utilizar láseres económicos en cada hogar. La arquitectura PON, sin embargo, añade complejidad a las pruebas debido a la naturaleza bidireccional de la transmisión y la presencia de divisores y multiplexores WDM (Wavelength Division Multiplexing).
Fundamentos de una red GPON, en tecnologia FTTH
La capacidad de funcionamiento de toda la planta de cableado instalada y de los enlaces en sistemas PON depende de que la potencia óptica en la ONT (Optical Network Terminal) de los usuarios esté en el rango adecuado. Las pruebas en redes PON deben asegurar que los niveles de potencia sean suficientes para que la ONT funcione correctamente. La resolución de problemas en redes PON requiere un técnico con conocimientos de los sistemas PON y cómo solucionarlos, incluyendo la comprensión de la cascada de divisores PON.
Los problemas típicos que se pueden encontrar en redes PON van desde la FDH (Fiber Distribution Hub) hasta la ONT, incluyendo terminaciones y empalmes. La necesidad de pruebas en redes vivas significa que las pruebas no pueden interrumpir el servicio. Las pruebas de verificación pueden ser tan simples como observar la luz de conexión "verde" en la ONT o realizar un bucle invertido para verificar las conexiones de cualquier usuario.
La medición de la pérdida óptica en redes PON es crucial. El presupuesto de pérdidas del enlace debe tener en cuenta las pérdidas introducidas por los divisores PON. Si bien los divisores y los WDM añaden complejidad, son esenciales para la arquitectura PON. Las pruebas deben considerar la reflectancia y la calidad del empalme, así como las pérdidas por flexión causadas durante la instalación. La ubicación de los FDH o los WDM en la OC (Optical Cross-connect) es un factor a considerar en la planificación de pruebas.
La resolución de problemas en redes PON puede ser compleja, especialmente cuando se prueban desde cada dirección, ya que las trazas de OTDR (Optical Time Domain Reflectometer) pueden diferir. Las pruebas de pérdida óptica con un OLTS (Optical Loss Test Set) son a menudo preferibles a un OTDR en ciertos escenarios de PON. Los sistemas PON crean problemas para los OTDR, especialmente después del divisor.
La medición de la pérdida óptica en una red PON implica la medición de la pérdida del divisor y la pérdida del propio divisor. Las pruebas deben realizarse en ambas direcciones. La disponibilidad de 1550 nm para ciertos servicios puede ser un factor. La complejidad aumenta cuando se utilizan WDM, ya que hay tres longitudes de onda en uso.
Los protocolos de prueba para PON deben considerar la necesidad de pruebas en redes vivas y la complejidad de los divisores PON. Las pruebas de pérdida óptica y de potencia óptica son fundamentales. Los OTDR son herramientas valiosas, pero su interpretación en redes PON requiere experiencia. El uso de cables de lanzamiento y recepción es esencial al realizar pruebas con OTDR.

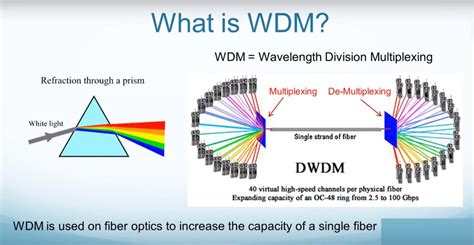

Multiplexación por División de Longitud de Onda (WDM y DWDM)
La multiplexación por división de longitud de onda (WDM) y la multiplexación por división de longitud de onda densa (DWDM) permiten transmitir múltiples señales ópticas a través de una sola fibra, cada una en una longitud de onda diferente. Esto aumenta drásticamente la capacidad de la fibra.
Las pruebas WDM y DWDM requieren equipos capaces de operar en múltiples longitudes de onda. Los protocolos de prueba para estas tecnologías deben incluir la verificación de la atenuación lineal y puntual en las longitudes de onda de operación.
Requisitos de prueba para WDM/DWDM: Las pruebas de reflectometría se realizan utilizando bobinas de lanzamiento de 2400 metros en cada extremidad. Las pruebas se llevan a cabo siempre a dos longitudes de onda (1310/1550 nm) en doble sentido. En ningún caso se permitirán valores de atenuación a 1550 nm superiores o iguales a los de 1310 nm.
Tipos de pruebas a realizar en WDM/DWDM:
- Atenuación Reflectométrica (Doble sentido)
- Potencia (Doble sentido)
- ORL (Optical Return Loss) (Doble sentido)
- Dispersión Cromática (Facultativo)
- PMD (Polarization Mode Dispersion) (1550/1620 nm) a todas las etapas.
- FWM (Four-Wave Mixing) (Facultativo)
La presencia de múltiples longitudes de onda en DWDM añade complejidad a la resolución de problemas, ya que un problema en una longitud de onda puede no afectar a otras. Los OTDR pueden ser menos efectivos para identificar fallos específicos en un canal DWDM individual.
Protocolos y Estándares de Prueba de Fibra Óptica
Las pruebas de la fibra óptica engloban procesos, herramientas y estándares empleados para certificar componentes, enlaces y redes de fibra óptica implementadas. La estandarización es vital para garantizar la interoperabilidad y el rendimiento consistente.
Importancia de las Pruebas
La fibra óptica se ha convertido en el medio de transporte de comunicación líder debido a su costo de explotación reducido, su confiabilidad (inmunidad a interferencias electromagnéticas) y sus velocidades de ancho de banda y transmisión superiores. La creciente demanda de ancho de banda, impulsada por tecnologías como 5G, IoT e inteligencia artificial, exige una infraestructura de fibra óptica robusta y, por ende, pruebas y monitorización confiables.
La productividad en la instalación y mantenimiento de redes de fibra óptica es crucial. La eficiencia debe abarcar desde el laboratorio hasta el despliegue en campo. Organismos normalizadores y grupos de trabajo desarrollan estándares para certificar componentes y asegurar la coherencia, interoperabilidad y rendimiento de las redes.
Desafíos en las Pruebas
A pesar de su durabilidad, las fibras ópticas son relativamente delicadas en puntos de unión, terminaciones y conectores. La contaminación sigue siendo la principal causa de fallos en redes de fibra óptica. La suciedad en las conexiones puede provocar pérdidas significativas por inserción, reflexión de retorno e incluso daños en el equipo. Por ello, la limpieza impecable en la manipulación y la conexión es de vital importancia.
La arquitectura de las redes ópticas pasivas (PON) y la multiplexación por división de longitud de onda densa (DWDM), junto con otros avances, han introducido más segmentos de cable y componentes que pueden incrementar el riesgo de pérdidas adicionales.
Herramientas y Técnicas de Prueba
Microscopio de fibra óptica: Utilizado para verificar la limpieza del núcleo y los manguitos de conexión. Las herramientas de inspección automatizada son comunes para interfaces como FC, SC, LC y MPO.
Localizador Visual de Fallos (VFL): Emplea luz láser visible para comprobar la continuidad de la fibra y detectar estados defectuosos. La luz roja visible a través del recubrimiento señala roturas, macrocurvaturas o empalmes defectuosos. La seguridad ocular es primordial al usar un VFL.
Fuente de Luz Óptica y Medidor de Potencia (OLTS): Una práctica recomendada para asegurar que el presupuesto de potencia óptica se encuentra dentro de las especificaciones de diseño. La medición de potencia indica la intensidad de la señal recibida. Para pruebas de pérdida óptica, los comprobadores se conectan a una fuente de prueba y a un cable de lanzamiento para calibrar una referencia de “0 dB de pérdida”.
Reflectómetro Óptico en el Dominio del Tiempo (OTDR): Se utiliza para detectar, localizar y medir eventos en un enlace de fibra desde un solo extremo. Permite analizar cuantitativamente la pérdida e identificar ubicaciones de fallos. El uso de cables de lanzamiento y recepción es crucial para categorizar los conectores frontales y distantes. Los productos OTDR de tamaño reducido integran funciones de mainframe en un formato portátil.
Pruebas de Protocolo: La prueba final de la funcionalidad de la red implica la verificación de los protocolos de comunicación específicos para los formatos de datos que se transmiten.
Buenas Prácticas en Pruebas de Fibra Óptica
- Limpieza: El uso de materiales de limpieza especializados es esencial para las conexiones de fibra óptica.
- Cables de Lanzamiento y Recepción: Imprescindibles para pruebas precisas con OTDR.
- Planificación y Preparación: Una planificación adecuada es una práctica recomendada básica para cualquier tarea organizada, incluidas las pruebas de fibra óptica.
- Automatización del Proceso de Pruebas (TPA): Los principios de TPA, eficaces en producción, pueden extrapolarse a la instalación de redes de fibra óptica.
La seguridad en el lugar de trabajo es fundamental, especialmente al trabajar con láseres de alta potencia. La exposición directa a la luz láser puede ser peligrosa para los ojos. Se deben seguir las directrices de seguridad y utilizar filtros infrarrojos y gafas de protección adecuadas.
La continua evolución de las tecnologías de fibra óptica, desde la expansión de 5G hasta el crecimiento de los centros de datos y el IoT, asegura que la importancia de los protocolos de prueba y la monitorización de la fibra óptica solo seguirá aumentando. Asegurar la integridad y el rendimiento de estas redes es un pilar para el futuro de las comunicaciones globales.
