En el dinámico mundo de la automatización industrial y la gestión de edificios inteligentes, la capacidad de los dispositivos para comunicarse de manera eficiente es fundamental. Los protocolos de comunicación son la columna vertebral que permite el intercambio de datos en tiempo real, facilitando el control de procesos y la optimización de operaciones. Entre la miríada de protocolos disponibles, Modbus y BACnet emergen como dos de los más significativos, cada uno con su propio conjunto de fortalezas, debilidades y aplicaciones ideales. Si bien ambos buscan facilitar la conectividad, sus enfoques, arquitecturas y dominios de aplicación difieren sustancialmente. Este artículo se adentra en las complejidades de Modbus y BACnet, explorando sus orígenes, características principales, casos de uso, y cómo se comparan en el panorama actual de la automatización.
Orígenes y Evolución: Forjando Estándares para la Comunicación
La necesidad de una comunicación estandarizada en la automatización industrial impulsó el desarrollo de protocolos como Modbus. Creado por Modicon (ahora Schneider Electric) a finales de la década de 1970, Modbus es uno de los protocolos de comunicación más antiguos y ampliamente utilizados en la industria. Su diseño inicial se centró en la simplicidad y la eficiencia para la conexión de controladores lógicos programables (PLCs). Esta simplicidad inherente ha permitido su adopción masiva y su perdurabilidad en una amplia gama de aplicaciones industriales. A lo largo de los años, Modbus ha evolucionado para abarcar diferentes variantes, como Modbus RTU, Modbus ASCII (para comunicación serie sobre RS-485) y Modbus TCP (para comunicación sobre redes Ethernet), cada una adaptada a distintas necesidades de conectividad.
Por otro lado, BACnet, que significa Building Automation and Control Networks, es un protocolo de comunicación estándar en la industria de la automatización de edificios. Su desarrollo comenzó en 1995 como respuesta a la creciente necesidad de un protocolo de comunicación unificado en el sector de la edificación. Diseñado para ser un estándar abierto, BACnet es un protocolo de comunicación estándar en la industria de la automatización de edificios, lo que garantiza la interoperabilidad entre dispositivos y sistemas de diferentes fabricantes. Su desarrollo continuo y su mantenimiento por parte de organizaciones profesionales como ASHRAE y ANSI han consolidado su posición como el estándar de facto para la gestión de edificios modernos.
Características Clave: Arquitectura, Funcionalidad y Enfoque
Las diferencias fundamentales entre Modbus y BACnet se manifiestan en sus arquitecturas, características y el tipo de datos que manejan.
Modbus: Simplicidad y Robustez Industrial
La simplicidad y robustez son las señas de identidad de Modbus. El protocolo se basa principalmente en una arquitectura maestro-esclavo, donde un dispositivo maestro inicia la comunicación y uno o varios dispositivos esclavos responden. Esta estructura simplifica la implementación y el mantenimiento en entornos donde la comunicación directa y predecible es primordial.
- Arquitectura Maestro-Esclavo: Facilita un control claro y una gestión de la red predecible.
- Simplicidad de Implementación: Su naturaleza sencilla reduce la curva de aprendizaje y los costos de integración.
- Amplio Soporte: Dado su largo historial, una gran cantidad de dispositivos industriales soportan Modbus.
- Tipos de Datos Básicos: Maneja datos como entradas discretas (estados binarios), bobinas (salidas binarias), registros de entrada (lecturas analógicas) y registros de retención (valores de configuración).
Si bien su simplicidad es una ventaja, también presenta limitaciones. Modbus carece de una ontología formal, lo que significa que el significado de los datos en los registros depende en gran medida de la documentación del fabricante. Esto puede hacer que la integración de dispositivos de diferentes marcas sea más compleja, ya que requiere una cuidadosa asignación de registros con los manuales de producto.
BACnet: Interoperabilidad y Riqueza de Funcionalidades para Edificios
BACnet, por otro lado, fue diseñado desde sus inicios con la interoperabilidad como objetivo principal. Su naturaleza de estándar abierto permite que dispositivos de diversos fabricantes se comuniquen de manera fluida, lo que es crucial en el complejo ecosistema de la automatización de edificios.
- Interoperabilidad: Permite que dispositivos de diferentes fabricantes se comuniquen entre sí, facilitando la creación de sistemas integrados.
- Orientado a Objetos: Utiliza un modelo de datos basado en objetos (como Dispositivo, Sensor de Temperatura, Unidad de Tratamiento de Aire) que contienen propiedades (Valor Actual, Estado, Alarmas). Esto hace que los datos sean autodescriptivos y más fáciles de entender para los ingenieros.
- Soporte para Múltiples Topologías y Medios: BACnet puede operar sobre diversas redes, incluyendo Ethernet, IP, ARCNET, y LonTalk, así como medios seriales como MS/TP (Master-Slave/Token-Passing), lo que lo hace adaptable a diferentes infraestructuras.
- Funcionalidades Avanzadas: Soporta una amplia gama de servicios para alarmas, tendencias, programación horaria y gestión de eventos, lo que lo hace ideal para sistemas complejos de gestión de edificios.
La complejidad de configuración de BACnet puede ser mayor que la de Modbus, requiriendo una comprensión más profunda del protocolo y sus objetos. Sin embargo, esta complejidad se traduce en una mayor flexibilidad y capacidad para gestionar sistemas de automatización de edificios a gran escala.
Dominios de Aplicación: ¿Dónde Brilla Cada Protocolo?
La elección entre Modbus y BACnet a menudo se reduce a la naturaleza de la aplicación y el entorno en el que se desplegarán.
Modbus: El Caballo de Batalla de la Automatización Industrial
Modbus es ampliamente utilizado en aplicaciones de automatización industrial, incluyendo manufactura, transporte y servicios públicos. Su simplicidad y fiabilidad lo hacen ideal para conectar PLCs, sensores, actuadores y otros dispositivos de campo en plantas de producción.
- Manufactura: Control de maquinaria, adquisición de datos de producción, monitorización de procesos.
- Energía: Lectura de medidores de energía, monitorización de subestaciones.
- Transporte: Sistemas de control de tráfico, automatización de ferrocarriles.
- Agua y Aguas Residuales: Monitorización y control de bombas y válvulas.
La facilidad para integrar dispositivos Modbus RTU, ASCII y TCP en redes existentes, junto con su bajo costo, lo convierten en una opción popular para proyectos donde la eficiencia en la comunicación de datos simples es primordial.
BACnet: El Estándar para Edificios Inteligentes

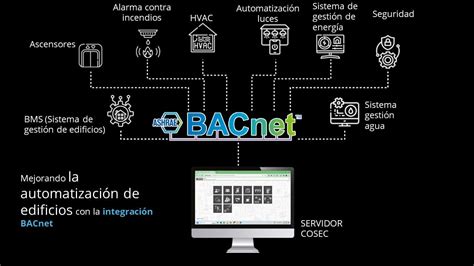

BACnet está diseñado específicamente para la automatización y el control de edificios. Facilita la comunicación entre sistemas de climatización (HVAC), control de iluminación, sistemas de seguridad, gestión de acceso y otros subsistemas de gestión de edificios.
- Sistemas HVAC: Control de temperatura, humedad, calidad del aire, operación de unidades de tratamiento de aire.
- Control de Iluminación: Gestión de horarios, niveles de brillo, zonificación.
- Sistemas de Seguridad: Integración con cámaras, sensores de intrusión, sistemas de control de acceso.
- Gestión de Energía: Monitorización del consumo, identificación de ineficiencias.
La capacidad de BACnet para integrar sistemas heterogéneos de diferentes fabricantes es un factor clave en la proliferación de edificios inteligentes y la creación de sistemas de gestión de edificios (BMS) centralizados.
Integración y Casos de Uso: Cuando los Protocolos Coexisten
En el mundo real, no es infrecuente que Modbus y BACnet coexistan e incluso interactúen. La necesidad de integrar sistemas heterogéneos es una constante, especialmente en edificios grandes o complejos industriales.
Un escenario común es la integración de dispositivos que tradicionalmente utilizan Modbus (como analizadores de energía o medidores de caudal) en una red BACnet de un edificio. Aquí es donde entran en juego las pasarelas (gateways). Una pasarela actúa como un traductor entre los dos protocolos, permitiendo que los dispositivos Modbus aparezcan como dispositivos compatibles con BACnet en la red del edificio.

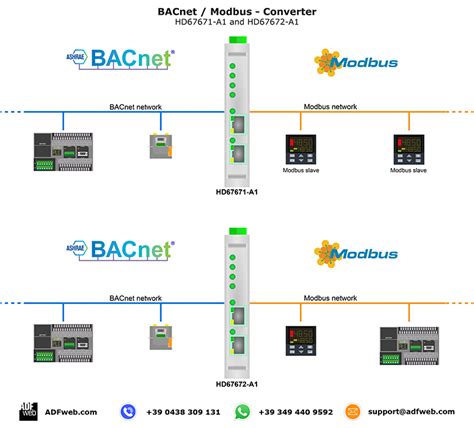

La nueva pasarela (Gateway) de Anybus gestiona la conversión entre Modbus (RTU, ASCII y TCP) y BACnet/IP y hace que cada dispositivo Modbus conectado aparezca como un dispositivo compatible con BACnet en la red BACnet. Esto permite que los integradores de sistemas y los propietarios de edificios tengan más flexibilidad ya que también saben cómo utilizar los dispositivos Modbus en proyectos BACnet. Para los fabricantes de maquinaria, esto significa que pueden ofrecer sus productos al mercado de automatización de edificios sin necesidad de rediseñar su comunicación interna.
Otro ejemplo práctico es la NeuronEX, una plataforma de software para el sector industrial que facilita la recopilación de datos de equipos y el análisis inteligente en el borde. NeuronEX proporciona capacidad de acceso multi-protocolo, soportando acceso simultáneo a docenas de protocolos industriales como Modbus, OPC UA, Ethernet/IP, BACnet, entre otros. El plugin BACnet de NeuronEX puede actuar como cliente para acceder a dispositivos BACnet, mientras que el plugin Modbus puede funcionar como maestro para acceder a dispositivos esclavos.
Casos de Estudio Ilustrativos
- Edificio Comercial Grande: Se optó por BACnet para integrar sistemas de HVAC, iluminación y seguridad. El resultado fue un sistema de gestión de edificios altamente interoperable y eficiente, permitiendo un control centralizado y una optimización del consumo energético.
- Planta de Fabricación: Se eligió Modbus por su simplicidad y la necesidad de comunicación rápida y fiable entre PLCs y sensores. La planta se benefició del bajo costo y el mantenimiento sencillo del sistema Modbus, asegurando la continuidad operativa de los procesos de producción.
- Plataforma IoT para Fábrica Inteligente: En este escenario, BACnet podría utilizarse para la monitorización y control de sistemas de HVAC, iluminación y seguridad, mientras que Modbus se emplearía para la monitorización y control de equipos de producción.
Consideraciones para la Selección del Protocolo Adecuado
La decisión de utilizar BACnet, Modbus o una combinación de ambos debe basarse en una evaluación cuidadosa de varios factores:
- Costo: Modbus, debido a su simplicidad, a menudo puede ser más rentable, especialmente para aplicaciones más pequeñas o donde la infraestructura existente ya lo soporta.
- Complejidad: BACnet ofrece más características y flexibilidad, pero su implementación puede ser más compleja y requerir personal con experiencia específica.
- Escalabilidad: BACnet generalmente ofrece una mejor escalabilidad para sistemas grandes y complejos, gracias a su modelo de datos y soporte para redes IP. Modbus puede escalar, pero su modelo maestro-esclavo y las limitaciones de direccionamiento pueden ser un factor limitante en despliegues masivos.
- Requisitos Específicos de la Aplicación: El tipo de dispositivos involucrados, la velocidad de comunicación requerida, la necesidad de interoperabilidad entre diferentes fabricantes y la complejidad de los datos a intercambiar son factores determinantes.
- Integración con Sistemas Existentes: La compatibilidad con la infraestructura de red y los dispositivos ya instalados es crucial para minimizar costos de migración y asegurar una transición fluida.
- Mantenimiento y Diagnóstico: La transparencia de BACnet facilita el diagnóstico de problemas, mientras que Modbus puede requerir una consulta constante de la documentación del producto.
Conclusión Parcial: Dos Caminos Hacia la Automatización
En resumen, Modbus y BACnet son dos protocolos potentes con sus propias fortalezas y debilidades. BACnet sobresale en la automatización de edificios por su interoperabilidad y ricas funcionalidades, mientras que Modbus es muy adecuado para aplicaciones industriales que requieren comunicación simple y fiable. La elección entre ellos no es un juego de "uno contra otro", sino una decisión estratégica basada en las necesidades específicas de cada proyecto. La capacidad de integrarlos a través de pasarelas como las ofrecidas por Anybus o plataformas como NeuronEX, demuestra que el futuro de la automatización reside en la flexibilidad y la capacidad de hacer que diferentes tecnologías trabajen juntas de manera armónica, impulsando la eficiencia y la inteligencia en todos los ámbitos. La constante evolución de la tecnología y la creciente demanda de edificios y fábricas más inteligentes aseguran que la comprensión profunda de protocolos como Modbus y BACnet seguirá siendo esencial para los profesionales del sector.
La Evolución Continua y la Convergencia de Protocolos
El panorama de la automatización está en constante cambio, impulsado por la digitalización, el Internet de las Cosas Industrial (IIoT) y la necesidad de una mayor eficiencia energética y operativa. En este contexto, la distinción entre protocolos "industriales" y "de edificios" se vuelve cada vez más difusa. Si bien BACnet ha dominado el espacio de la automatización de edificios durante años, y Modbus se ha mantenido como un pilar en la industria, la tendencia apunta hacia una mayor convergencia y la adopción de protocolos que puedan servir a ambos dominios.
La introducción de BACnet/IP ha sido un paso crucial hacia la integración de BACnet en redes Ethernet estándar, facilitando su despliegue en infraestructuras IT existentes y permitiendo la comunicación a través de redes IP más amplias. De manera similar, Modbus TCP ha permitido que la simplicidad de Modbus se beneficie de la infraestructura de red de alta velocidad de Ethernet.
La demanda de monitorizar datos y guardar información en bases de datos para su posterior análisis se está convirtiendo en una necesidad más que patente. El ahorro energético de las instalaciones es ya una realidad y no solo una necesidad, y para conseguir un edificio energéticamente eficiente, se requiere medir diferentes parámetros de la instalación, como temperatura, humedad, energía activa, reactiva, etc. En todo el proceso de captación y medida de parámetros intervienen múltiples equipos electrónicos que deben gestionarse adecuadamente. Una vez realizado este ejercicio nos daremos cuenta que los equipos de medida y control seleccionados serán muy posiblemente de diferentes fabricantes y por tanto se necesitará hacer un ejercicio de análisis para saber cómo integrar todos estos equipos para su monitorización en un único ordenador y base de datos.
Habitualmente las instalaciones de automatización de edificios están basadas en protocolos de comunicaciones estándares como LonWorks y BACnet, que utilizan el canal Ethernet existente en el edificio para transmitir la información hasta el ordenador principal, donde reside una aplicación tipo SCADA (Supervisory Control And Data Acquisition) que permite monitorizar el estado de toda la instalación. Pero los diferentes puntos de monitorización, suelen realizarse con diferentes dispositivos de control como ahora medidores de energía o analizadores de red que proporcionan información de la potencia consumida, energía activa, reactiva, armónicos, etc., sensores de temperatura, de caudal, de humedad, etc.
No todos estos elementos de monitorización tienen porqué utilizar el mismo protocolo de comunicaciones y por tanto necesitaremos de un equipo que nos permita monitorizar todos los puntos y convertirlos a un protocolo único y enviarlos por un canal de comunicaciones adecuado. Por ejemplo, la medida de energía se suele realizar con un analizador de red y habitualmente encontraremos este dispositivo en el mercado con un protocolo de comunicaciones Modbus RTU y un canal de comunicaciones RS-485. En cambio la temperatura, humedad, presión, etc., pueden ser monitorizados a través de protocolos como BACnet.

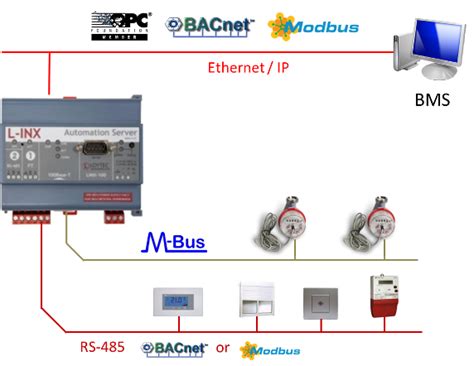

La pasarela LINX-200 es un ejemplo de cómo se pueden integrar múltiples protocolos. Dispone de buses de campo para BACnet conforme al estándar ISO 16484, utilizando para ello el canal de par trenzado RS-485. Opcionalmente en el canal RS-485 se puede seleccionar el protocolo Modbus RTU, que se utilizará para monitorizar uno o más analizadores de red con el cual medir los parámetros energéticos del edificio o cualquier otro elemento Modbus. Finalmente, el equipo dispone de un canal RS-232 por el que viaja el protocolo M-BUS, muy utilizado para medida de contadores de agua y gas. Toda esta información se encontrará disponible en el dispositivo LINX-200 como datapoints o puntos de monitorización y se enviarán a través del canal Ethernet/IP hasta una estación BMS.
El Futuro de la Comunicación en la Automatización
A medida que las edificaciones se vuelven cada vez más inteligentes y los procesos industriales más interconectados, la necesidad de protocolos de comunicación robustos, flexibles e interoperables solo aumentará. Tanto Modbus como BACnet continuarán desempeñando roles vitales en sus respectivos dominios, pero la tendencia hacia la integración y la convergencia sugiere que las soluciones que puedan manejar múltiples protocolos de manera eficiente serán cada vez más valiosas. La capacidad de recopilar datos de una amplia gama de dispositivos, independientemente de su protocolo de comunicación, y de integrarlos en plataformas de análisis y control centralizadas, será clave para desbloquear el potencial completo de la automatización en el futuro. El desarrollo continuo de pasarelas, software de integración y la estandarización de interfaces de comunicación seguirán facilitando la creación de sistemas de automatización más cohesionados y eficientes.
