La Diferencia entre las Normas T568A y T568B en Cables de Red: Guía Completa

Los cables de red Ethernet son la columna vertebral de nuestras conexiones digitales, facilitando la comunicación entre dispositivos y permitiendo el flujo de información a altas velocidades. Dentro de la infraestructura de redes, existen diversos estándares que rigen la forma en que estos cables se conectan y funcionan. Dos de los más fundamentales y a menudo confusos son las normas T568A y T568B, que dictan la disposición de los hilos de colores dentro de los conectores RJ45. Comprender las diferencias entre estas dos normas es crucial para garantizar una conexión de red fiable y eficiente, ya sea para actualizar sistemas existentes o planificar nuevas instalaciones. Si bien a simple vista un cable de red puede parecer indistinguible de otro, la disposición interna de sus hilos determina su funcionalidad y compatibilidad.

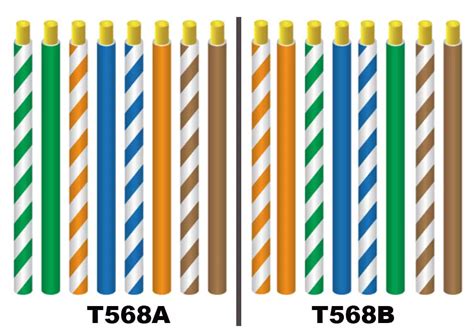

Comprendiendo los Estándares T568A y T568B

Los estándares T568A y T568B son definidos por la Asociación de la Industria de las Telecomunicaciones (TIA) y la Asociación de Normas Nacionales de Estados Unidos (ANSI) y especifican cómo deben organizarse los ocho hilos de un cable de par trenzado para lograr un rendimiento de transmisión óptimo. Ambos estándares utilizan cuatro pares de cables, cada uno compuesto por un cable de color sólido y uno con una franja del mismo color. La diferencia clave entre T568A y T568B radica en la posición de los pares de cables naranja y verde.

El estándar T568A intercambia las posiciones de los cables verdes y naranjas en comparación con el T568B. Por otro lado, el T568B es el código de cableado más utilizado en las redes Ethernet modernas, especialmente en entornos comerciales en Estados Unidos. Sigue el mismo esquema de cableado que el T568A, excepto por el intercambio de los pares verde y naranja.

Desde un punto de vista técnico, ambos estándares ofrecen el mismo rendimiento de transmisión y propiedades eléctricas. La principal diferencia entre ellos no es una cuestión de rendimiento intrínseco, sino de la convención y la compatibilidad dentro de una infraestructura de red. Mantener un único estándar en toda la infraestructura garantiza la coherencia y simplifica la resolución de problemas en nuevas instalaciones de red.

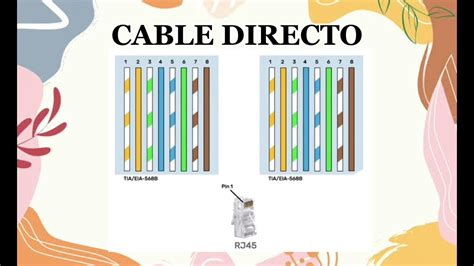

El Cable de Red Directo (Straight-Through)

Un cable de red directo, también conocido como "straight-through", es aquel en el que ambos extremos del cable utilizan el mismo estándar de cableado. Esto significa que un cable directo puede ser T568A en ambos extremos (T568A a T568A) o T568B en ambos extremos (T568B a T568B). En un cable directo, los colores de cada par de cable coinciden en ambos conectores RJ45, manteniendo una correspondencia de pines uno a uno entre los conectores.

Los cables directos se utilizan para conectar dispositivos que son diferentes entre sí. Su diseño permite que las señales de transmisión de un dispositivo sean recibidas directamente por el pin de recepción del otro. Este tipo de cable es esencial para conectar un ordenador con un router o un switch, por ejemplo. Cuando conectamos un ordenador a un hub o switch, ambos extremos del cable deben tener la misma distribución de pines. El cable directo es perfecto para que nos podamos conectar a Internet, cuando los envíos y las recepciones de datos se hacen de manera intermitente.

Aplicaciones comunes de cable directo:

• PC a Switch
• PC a Router
• Switch a Router

El Cable de Red Cruzado (Crossover)

Un cable de red cruzado, o "crossover", es un cable Ethernet que se utiliza para conectar dispositivos de computación directamente. A diferencia de los cables directos, los cables cruzados utilizan dos estándares de cableado diferentes en sus extremos: un extremo utiliza el estándar T568A y el otro utiliza el estándar T568B (T568A a T568B). El cableado interno de los cables de red cruzados invierte las señales de transmisión y recepción.

Esta inversión de señales es lo que permite que dos dispositivos del mismo tipo se comuniquen entre sí sin necesidad de un dispositivo intermedio como un switch o un router. Los cables cruzados fueron creados porque los administradores de redes tenían problemas a la hora de intentar unir redes de un host. Para resolver este desafío, se introdujeron los cables cruzados, permitiendo a dos dispositivos electrónicos conectarse entre sí con una comunicación full dúplex.

Aplicaciones tradicionales de cable cruzado:

• PC a PC (sin switch)
• Switch a Switch
• Router a Router

Históricamente, este tipo de cable se utilizaba para conectar dispositivos del mismo tipo. Si queríamos conectar dos switches entre ellos, teníamos que usar un cable de red cruzado; si queríamos conectar dos routers entre sí también. El uso más habitual era conectar un ordenador a otro ordenador con un cable de red cruzado, sin necesidad de utilizar un switch o un router.

La Evolución: Auto MDI/MDI-X y la Obsolescencia del Cable Cruzado

Actualmente, la mayoría de los dispositivos Ethernet modernos, como routers, switches y tarjetas de red, disponen de la tecnología Auto MDI/MDI-X (Media Dependent Interface Crossover). Esta tecnología permite que la propia tarjeta de red detecte qué tipo de dispositivo estamos conectando y la configuración del cable utilizado. En consecuencia, intercambia los "pines" de transmisión y recepción de forma interna, sin necesidad de que el usuario utilice un cable de red cruzado.

Esta característica elimina la necesidad de cables cruzados, haciendo obsoletos los puertos "uplink" o "normal" y los selectores manuales de switches encontrados en muchos concentradores y conmutadores antiguos. Esto reduce significativamente los errores de instalación y simplifica enormemente la gestión de redes. Por lo tanto, en la mayoría de los escenarios actuales, se puede utilizar un cable Ethernet directo para conectar dispositivos que anteriormente requerían un cable cruzado.

Sí, un cable cruzado puede usarse en dispositivos con Auto MDI/MDI-X sin problemas, ya que esta tecnología detecta automáticamente la configuración del cable y ajusta los pines internamente. Sin embargo, hay algunas situaciones específicas en las que aún puedes encontrarte con la necesidad de un cable de red cruzado. Por ejemplo, si estás utilizando dispositivos más antiguos que no admiten el estándar Auto-MDI/MDIX, es posible que necesites un cable cruzado para conectarlos directamente.

Identificación de Cables: Directo vs. Cruzado

La forma más sencilla de distinguir un cable directo de uno cruzado es observar el orden de los cables de colores que sobresalen del conector RJ45 en ambos extremos.

• Cable Directo: Si el orden de los colores de los hilos es idéntico en ambos extremos del cable, se considera un cable directo.
• Cable Cruzado: Si el orden de los colores de los hilos es diferente en cada extremo (por ejemplo, T568A en un extremo y T568B en el otro), se considera un cable cruzado.

Es importante tener en cuenta que, a simple vista, costaría distinguir un cable de otro, a no ser que compares cómo están conectados los hilos del cable.

Elegir el Estándar Correcto: T568A vs. T568B

La elección entre T568A o T568B no afecta el rendimiento de la red, siempre que los dos extremos del cable cumplan con la norma y se mantenga la consistencia en toda la infraestructura.

• T568B: Es el estándar más común y el patrón de cableado preferido para la mayoría de los cables de red en entornos comerciales en Estados Unidos, incluyendo latiguillos y paneles de conexión.
• T568A: A menudo se requiere para entidades gubernamentales en Estados Unidos, en ciertas instalaciones residenciales, y al integrarse con esquemas de cableado USOC más antiguos para mantener la compatibilidad con tecnologías heredadas. También es un estándar aceptado globalmente.

Para nuevas instalaciones de red, se recomienda utilizar el patrón de cableado que se adapte a su infraestructura actual o a las normativas aplicables. Para extender o mantener una red existente, se debe optar por el estándar que ya está en uso para evitar problemas de conectividad. No se recomienda combinar T568A y T568B en la misma red estructurada, ya que si bien ambos estándares funcionan de forma idéntica, un cableado inconsistente puede generar problemas de conectividad y complicar el mantenimiento de la red.

Tabla comparativa de códigos de colores:

Escenarios de Aplicación y Elección del Cable

La elección entre un cable directo y uno cruzado depende del tipo de conexión que se necesite:

• Conectar dispositivos diferentes (PC a Switch, PC a Router): Se requiere un cable directo. El switch o router actuará como intermediario, gestionando la inversión de señales internamente.
• Conectar dispositivos iguales (PC a PC, Switch a Switch): Tradicionalmente se requería un cable cruzado. Sin embargo, con la tecnología Auto MDI/MDI-X, a menudo un cable directo funcionará. Si se utilizan dispositivos antiguos sin esta tecnología, el cable cruzado es esencial.

Ejemplos de escenarios:

• PC a PC (sin switch): Utiliza cable cruzado (o cable directo si ambos PCs soportan Auto MDI/MDI-X).
• PC a Switch a PC: Requiere cables directos entre la PC y el switch, y entre el switch y la otra PC. El switch se encarga de la inversión de señales.
• PC a Switch a Switch a PC:
  • PC a Switch: Cable directo.
  • Switch a Switch: Tradicionalmente cable cruzado, pero con Auto MDI/MDI-X, un cable directo podría funcionar.
  • Switch a PC: Cable directo.

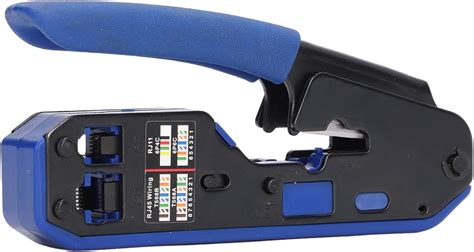

Fabricación y Herramientas para Cableado de Red

Es posible fabricar cables de red en casa, aunque requiere la adquisición de herramientas específicas. Los materiales básicos incluyen el cable de par trenzado (UTP), conectores RJ45 de buena calidad, una crimpadora, una cortadora y un comprobador de cables. El proceso implica pelar el cable, desenrollar los hilos, colocarlos en el orden correcto (T568A o T568B), insertarlos en el conector RJ45 y crimpar firmemente. Un comprobador de cables es fundamental para verificar que todos los puntos tengan conexión y que no haya cortocircuitos o pares mal conectados.

Consideraciones sobre la Calidad y Categoría del Cable

La calidad del cable y su categoría (Cat5e, Cat6, Cat6A, Cat7, Cat8) son factores importantes para el rendimiento de la red. Un cable Cat5e, aunque todavía funcional para tareas básicas como navegación web o streaming, puede presentar limitaciones al mover archivos grandes, usar NAS o aprovechar conexiones de fibra rápidas. Los cables más modernos, como Cat6 o Cat6A, están mejor preparados para manejar mayores anchos de banda y velocidades Multigigabit. Para redes modernas, se recomiendan cables de categoría Cat 6 o superior.

La longitud del cable Ethernet, ya sea cruzado o directo, también puede afectar la calidad de la señal. Es importante no exceder las longitudes máximas recomendadas (generalmente 100 metros para la mayoría de los cables de cobre) para evitar pérdidas de señal y degradación del rendimiento.

En resumen, mientras que los estándares T568A y T568B definen la disposición de los hilos en los conectores RJ45, la elección entre un cable directo y uno cruzado ha evolucionado significativamente con la adopción generalizada de la tecnología Auto MDI/MDI-X. Comprender estas diferencias y aplicar los estándares de cableado correctos es fundamental para construir y mantener una infraestructura de red robusta y eficiente.
