El diseño de un sistema de fibra óptica es un acto de equilibrio que requiere una cuidadosa consideración de múltiples factores para garantizar un rendimiento óptimo y una longevidad duradera. En el corazón de este diseño se encuentra el presupuesto de pérdidas, un modelo fundamental que actúa como la columna vertebral para planificar la ruta de un sistema de fibra óptica. Este concepto es crucial para el éxito, ya que define la cantidad de pérdida de señal aceptable dentro de una planta de cableado debidamente instalada.
El Presupuesto de Pérdidas: El Fundamento del Diseño
El presupuesto de pérdidas se calcula sumando las pérdidas promedio estimadas de todos los componentes que conformarán la planta de cable. Este cálculo integral proporciona la pérdida total estimada de extremo a extremo del enlace. La importancia del presupuesto de pérdidas se manifiesta en dos etapas clave:
- Etapa de Diseño: Durante la fase de diseño, el presupuesto de pérdidas es una herramienta indispensable para garantizar que el cableado que se está configurando funcionará de manera efectiva con los enlaces de comunicación previstos. Permite prever y mitigar posibles problemas de señal antes de que la infraestructura se materialice.
- Post-Instalación: Una vez que la red de cables ha sido instalada, el presupuesto de pérdidas calculado se compara rigurosamente con los resultados obtenidos de las pruebas reales. Esta comparación es vital para verificar que la red se ha instalado correctamente y que cumple con las especificaciones de rendimiento esperadas.
La medición de los presupuestos de pérdida de enlace se basa en dos factores primordiales: la atenuación, que es la reducción de la señal a lo largo de la distancia del cable, y la cantidad de conectores presentes en un enlace de fibra óptica. Antes de proceder con el diseño o la instalación de cualquier enlace, es imperativo calcular la ruta y las conexiones para anticipar la pérdida máxima o "en el peor de los casos".
Varios factores pueden influir significativamente en el rendimiento de un enlace de fibra óptica, incluyendo:
- Diseño de la Infraestructura: El diseño físico de los cables de fibra óptica, la infraestructura de cableado en sí, y la tensión aplicada al cable pueden introducir pérdidas.
- Características del Vidrio: La absorción, dispersión o la presencia de impurezas dentro del vidrio de la fibra óptica pueden atenuar la señal.
- Distancia del Enlace: La distancia de extremo a extremo del enlace es un factor directo en la atenuación de la señal.
- Componentes del Enlace: El número de conectores, empalmes y sistemas acopladores dentro de un enlace contribuye a la pérdida total.
- Degradación de Componentes Activos: La degradación en los transceptores y otros componentes activos de la red puede afectar negativamente el presupuesto de pérdidas.
- Calidad del Producto: Un diseño de producto inferior o la utilización de componentes de baja calidad pueden resultar en pérdidas excesivas.
- Contaminación: La contaminación en las caras de los conectores es una causa común de pérdida de señal.
- Envejecimiento de Componentes: Los componentes pasivos, con el tiempo, pueden experimentar envejecimiento, lo que lleva a un aumento en la pérdida.
- Radios de Curvatura: El incumplimiento de los radios de curvatura recomendados para los cables de fibra óptica puede causar daños y aumentar la pérdida.
Preparación para el Futuro: El Análisis Conservador del Presupuesto de Pérdidas
Como se mencionó anteriormente, la preparación para el futuro es crucial para el éxito a largo plazo de su sistema de fibra óptica. Esto se logra mediante la realización de un análisis exhaustivo del presupuesto de pérdida de enlace de todos los componentes que conforman los enlaces de fibra óptica de extremo a extremo del sistema. Se recomienda encarecidamente adoptar un enfoque conservador al realizar este análisis.
Las especificaciones de presupuesto de pérdida de enlace para tecnologías como Ethernet, Fibre Channel e InfiniBand están disponibles y proporcionan cifras de pérdida máxima permitida. Es una buena práctica de diseño apuntar a utilizar solo el 70% del presupuesto de pérdida máxima indicado. Este enfoque proactivo asegura que el equipo conectado funcionará de manera confiable a través del enlace de fibra óptica instalado, incluso bajo condiciones variables.
Estándares de la Industria y Niveles de Pérdida Aceptables
Los presupuestos de pérdida de enlace de fibra óptica aceptables están rigurosamente definidos por diversos estándares de velocidad publicados por organizaciones de renombre como el Instituto de Ingenieros Eléctricos y Electrónicos (IEEE) y la Asociación de la Industria de Canal de Fibra (FCIA). Estos estándares abarcan un amplio espectro de velocidades, desde 1 Gb hasta 400 Gb para Ethernet, y desde 4 Gb hasta 128 Gb para Fibre Channel. La evolución de estas tecnologías es rápida, con nuevos estándares emergiendo constantemente.
Por ejemplo, el estándar IEEE 802.3ba y su actualización, IEEE 802.3bm, introdujeron Ethernet 100G en el ámbito de los centros de datos hace más de una década. Posteriormente, el estándar IEEE 802.3cd abordó velocidades de soporte de 50/100/200 Gb, seguido por el IEEE 802.3bs, que soportaba velocidades de Ethernet de 200 Gb y 400 Gb. En el ámbito de Fibre Channel, en 2018 se produjo la transición de la Generación 6 a la Generación 7, aumentando las velocidades de 64 Gb en conexiones dúplex a 256 Gb en conexiones paralelas. La demanda de velocidades aún mayores es una realidad inminente.
El Rol de la TIA-942-B en Centros de Datos
Las directrices de construcción y replicación de puertos estipuladas en el estándar de topología de centros de datos TIA-942-B son fundamentales para la creación de una solución de cableado estructurado robusta y eficiente. Este estándar sirve como una base esencial para cualquier entidad que aspire a diseñar y construir un centro de datos confiable y de alto rendimiento. Para cumplir con los requisitos de este estándar, el sistema debe incorporar interconexiones, las cuales son críticas para gestionar la alta densidad de puertos que caracteriza a los centros de datos modernos.
Es fundamental eliminar cualquier factor que pueda introducir pérdidas en un enlace y que no sea inherente a la planta de cableado de fibra óptica instalada, sus conectores, empalmes o componentes. Incluso las pérdidas aparentemente insignificantes, como 0.1 o 0.2 dB, pueden acumularse rápidamente y tener un impacto considerable en el rendimiento general del sistema.
Pérdidas de Interconexión y sus Implicaciones
Los estándares de la industria para la pérdida de interconexión, como los definidos en TIA-568, establecen valores específicos. Por ejemplo, un conector LC tiene un estándar de 0.5 dB por par acoplado, mientras que un conector MPO tiene un estándar de 0.75 dB por par acoplado. Si consideramos un enlace básico que involucra dos módulos de casete MPO-LC entre una troncal de fibra óptica MPO a MPO, la pérdida máxima de dB puede ascender a -2.5 dB. Esta cifra es 1 dB superior a la especificación para interconexiones en un enlace diseñado para soportar 100G.
Se hace evidente cómo un número relativamente pequeño de interconexiones puede llevar rápidamente a superar los requisitos mínimos de pérdida de espectro para 40 Gb, haciendo prácticamente imposible alcanzar velocidades de 400 Gb.
Presupuestos de Pérdida para Altas Velocidades y Distancias Reducidas
Los presupuestos de pérdida se vuelven progresivamente más ajustados a medida que aumentan las velocidades de transmisión. Para Ethernet de 10 Gb, la pérdida total de enlace permitida es de tan solo 2.6 dB, y para Fibre Channel de 8 Gb, es similar. A medida que avanzamos hacia velocidades de hasta 256 Gb para Fibre Channel y 400 Gb para Ethernet, estas pérdidas se reducen aún más, a 1.9 dB de pérdida total de enlace, con una pérdida de conector de 1.5 dB a 1.0 dB.
Estas velocidades extremadamente altas dejan un margen de error mínimo en los componentes de la infraestructura de fibra óptica. La pérdida de inserción se convierte en un parámetro de rendimiento crítico en las mediciones de cableado de centros de datos. El presupuesto de pérdida total de conexiones y el presupuesto de pérdidas general exigen un funcionamiento sin errores de los centros de datos y la capacidad de operar dentro de distancias soportables.
La distancia soportable para estos nuevos requisitos de alta velocidad para Ethernet y Fibre Channel se está reduciendo significativamente, situándose entre 100 y 150 metros en fibra multimodo. Afortunadamente, la mayoría de los enlaces en centros de datos no exceden estas distancias. Según el estándar TIA-568, la atenuación de la fibra OM4 a 850 nm es de 3.5 dB/KM. Esto se traduce en una pérdida estándar estimada de 0.4 dB para la distancia de enlace especificada. Esta pérdida de distancia puede ajustarse aún más en circunstancias atenuantes si el enlace es más corto que el máximo estándar, lo que proporciona un mayor margen dentro del presupuesto de pérdida de enlace para acomodar la velocidad.

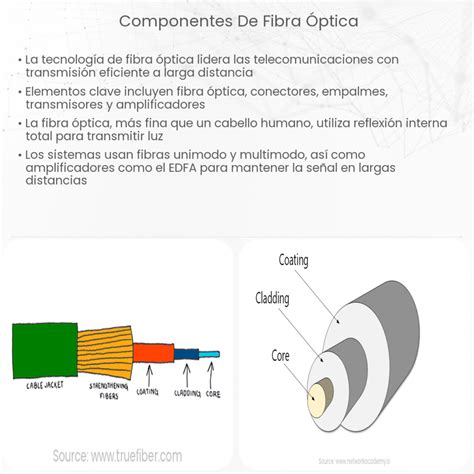

Cómo Funciona la Fibra Óptica 🌎
La Investigación y la Selección de Componentes: Clave para un Diseño Exitoso
Al diseñar un enlace de fibra óptica, la investigación exhaustiva es fundamental. Las clasificaciones de pérdida estándar asignadas a los componentes necesarios no deben ser la única guía para la selección del producto. Los estándares proporcionan un requisito mínimo de rendimiento recomendado y un punto de referencia. Para garantizar un diseño que deje margen de maniobra en el presupuesto del enlace, es esencial utilizar productos que superen estos estándares de la industria.
Un cable de fibra óptica pasa por múltiples etapas de construcción y puntos de control antes de ser terminado. Sin embargo, incluso en la prueba final, si el rendimiento no cumple con las expectativas, las opciones para corregir el problema son limitadas. En muchos casos, será necesario retirar el conector de un subconjunto "defectuoso" y reiniciar el proceso.
Permitir una mayor tolerancia a la pérdida de dB (es decir, utilizar componentes con menor pérdida intrínseca) se traducirá en menos desperdicio y menores costos a largo plazo. Si bien las expectativas de rendimiento más altas pueden implicar un costo inicial mayor para productos de mejor rendimiento, la inversión se justifica por la fiabilidad y la longevidad del sistema. Se recomienda buscar empresas que ofrezcan productos de alta calidad con baja pérdida de dB y que proporcionen documentación verificable de sus resultados de rendimiento. La selección de productos que ofrezcan entre 0.15-0.25 dB para LC y 0.20-0.35 dB para MPO por par acoplado permitirá implementar una infraestructura de fibra manejable que perdure entre 10 y 15 años, superando significativamente los estándares de la industria.
Cálculo del Presupuesto de Pérdidas: Un Enfoque Paso a Paso
El primer paso en el cálculo del presupuesto de pérdidas es determinar el presupuesto de pérdida de enlace permitido para la velocidad de transmisión deseada (utilizando las figuras relevantes de estándares como la Figura 1). Posteriormente, se calcula la pérdida de enlace total esperada típica basándose en la longitud del enlace de fibra óptica. A continuación, se suman todas las interconexiones. Los empalmes también deben ser tenidos en cuenta, aunque son menos comunes en entornos de centros de datos.
Al implementar un enlace a la velocidad requerida en un escenario del mundo real, existen consideraciones adicionales relacionadas con la pérdida que pueden mejorar el rendimiento real:
- Calidad de los Componentes: Utilizar componentes de alta calidad fabricados para ofrecer un rendimiento y fiabilidad superiores.
- Mejores Prácticas de Instalación: Seguir las mejores prácticas de instalación del diseño de la infraestructura, manteniendo los radios de curvatura adecuados y un enrutamiento eficiente de los cables.
- Inspección y Limpieza: Inspeccionar los extremos de la fibra y limpiarlos según sea necesario antes de la instalación.
- Margen de dB y Efectividad del Transceptor: Planificar un margen de dB aceptable en el cálculo y considerar la efectividad del transceptor.
Las asignaciones presupuestarias por pérdidas para equipos de red, SAN o InfiniBand pueden depender de la diferencia entre la sensibilidad del receptor y la potencia de salida del transceptor a la fibra. La degradación con el tiempo de las fuentes de luz o de los transceptores es un factor que a menudo se pasa por alto. Es fundamental asegurarse de que exista suficiente margen en el presupuesto de pérdida de enlace y diseñar hasta un máximo del 70% del presupuesto de enlace estándar.
La degradación de la calidad de los conectores de fibra óptica y las terminaciones de empalme también puede ocurrir con el tiempo. Algunos conectores instalables en campo y empalmes mecánicos pueden desgastarse, y el gel de coincidencia de índices puede degradarse, contribuyendo a un aumento de las pérdidas. Incluso siguiendo las mejores prácticas, los conectores pueden ensuciarse o contaminarse. Dado el diámetro de la fibra, que es inferior al de un cabello humano, la contaminación es difícil de evitar por completo. Se deben considerar factores ambientales, como la baja humedad en los centros de datos, donde las cargas estáticas en los casquillos de los conectores pueden atraer partículas y suciedad, incluso después de la limpieza.
Consideraciones Adicionales para un Presupuesto Óptimo
La consideración de todos los factores que contribuyen a la pérdida, o la eliminación proactiva de dichas pérdidas, permitirá en última instancia construir un sistema de cableado estructurado de fibra óptica que cumpla con los estándares TIA-942 y se mantenga cómodamente por debajo del requisito de presupuesto de pérdida para 400G.
Al planificar una actualización o una nueva instalación de red, una de las primeras preguntas que surgen es el costo. Los costos de instalación de red varían considerablemente, y no existe un modelo de precios universal. La forma más precisa de obtener una estimación del costo de un proyecto de instalación de red es colaborar con un instalador profesional que realice recorridos in situ para evaluar las necesidades específicas del cliente, la planta física y la construcción del edificio. Además, los códigos de construcción para ciertos tipos de edificios comerciales especifican los tipos de cables que se pueden utilizar. Por ejemplo, las zonas de plenum, que utilizan aire forzado para calefacción y refrigeración, como los falsos techos, requieren cable plenum con un revestimiento de plástico ignífugo y que libere menos toxinas en caso de incendio.
La siguiente categoría de costo más significativa en la instalación de red es el hardware. Se necesitarán gabinetes para cables, bridas y paneles de conexión para mantener los cables organizados y colocados correctamente. La longitud de los cables y la ubicación de los puertos de datos determinarán el costo total en esta categoría. Una parte sustancial de la instalación de la red es el proceso de planificación. En proyectos potencialmente costosos, como la instalación de redes, cuantos menos errores o repeticiones se produzcan, mejor.
Los instaladores profesionales tienen acceso a distribuidores de hardware de red especializados, lo que puede optimizar los costos. Una empresa de instalación de confianza establecerá una red robusta, estable y confiable para su negocio, que sea fácil de mantener y escalar. La contratación de asistencia profesional para una nueva instalación de una red informática cableada generalmente implica costos que oscilan entre $2,500 y $4,500, con un gasto promedio de $3,800.
Si está considerando instalar Ethernet usted mismo, tenga en cuenta que los costos de instalación de la red pueden variar según factores como el tamaño y la complejidad de la red, el tipo de cables y equipos requeridos, el sistema de gestión de cables y los materiales (cables coaxiales, cableado de par trenzado, cables Cat, cables de cobre trenzado). Contratar instaladores profesionales y un proveedor de servicios de Internet puede ser más rentable y proporcionar mejores resultados. Las cotizaciones de instalación de red por teléfono, sin haber visto la red, no son fiables, y las tarifas fijas rara vez son precisas. Un presupuesto basado en una visita guiada tendrá una precisión del 90-95% en el costo final.
En resumen, el cableado estructurado es el sistema nervioso central de la conectividad moderna. Permite la transmisión fluida de datos y la comunicación eficiente en edificios y oficinas. Si está considerando implementar un sistema de cableado estructurado, asegúrese de evaluar sus necesidades, seleccionar los componentes adecuados y solicitar cotizaciones detalladas, prestando especial atención al presupuesto de pérdidas.
