El diagrama de ojo, también conocido como patrón de ojo, emerge como una herramienta fundamental en el análisis y diagnóstico de la integridad de las señales dentro de enlaces de transmisión, particularmente en el ámbito de la fibra óptica. Su capacidad para desentrañar el comportamiento intrincado de las formas de onda de los pulsos que transitan por un medio de comunicación lo convierte en un aliado indispensable para ingenieros y técnicos. A través de su representación gráfica, se logra una visualización detallada de aspectos críticos como la forma de los pulsos, los desfases inherentes, los niveles de ruido presentes y la potencia de las señales, proporcionando una visión holística del rendimiento del enlace.
Comprendiendo la Anatomía del Diagrama de Ojo
En esencia, el diagrama de ojo es una superposición gráfica de todas las combinaciones posibles de unos y ceros que se transmiten a través de un enlace en un intervalo de tiempo o cantidad de bits predefinido. Esta amalgama de secuencias binarias permite extraer características esenciales de los pulsos que se propagan, sin importar el medio de comunicación empleado, ya sea fibra óptica, cable coaxial, par trenzado o incluso enlaces satelitales. Para ilustrar la complejidad que puede ser analizada, consideremos una secuencia de tan solo 3 bits; esta genera 8 combinaciones únicas, cada una de las cuales contribuye a la formación del patrón de ojo.
Dentro de la estructura del diagrama de ojo, varios parámetros adquieren relevancia para la evaluación de la calidad de la señal:
Tiempo de Subida/Bajada: Este parámetro se determina identificando los niveles correspondientes a un "cero" lógico y un "uno" lógico. Posteriormente, se mide el tiempo transcurrido entre el 10% y el 90% del valor máximo de amplitud del pulso (considerado el nivel de "uno"). El intervalo temporal resultante se denomina tiempo de subida. En algunos contextos específicos, como en dispositivos de lógica ECL integrados en sistemas SoC, FPGAs o ASICs, las mediciones de tiempo de subida pueden ajustarse para realizarse entre el 20% y el 80% de la amplitud del pulso. Esta precisión es crucial para el funcionamiento de procesadores de aplicaciones específicas que son el núcleo de la electrónica moderna, desde aplicaciones de IoT hasta la electrónica ubicua que utilizamos diariamente.
Nivel de 1 Lógico: Representa el valor promedio medido para un pulso que corresponde a un "uno" lógico.
Nivel de 0 Lógico: Similarmente, es el valor medio medido para un pulso que representa un "cero" lógico.
Periodo de Bit: Este intervalo se define por el tiempo entre la apertura y el cierre del "ojo" en el diagrama.
Jitter: El jitter se manifiesta como una desviación de fase respecto a la posición temporal ideal de una señal digital que se propaga a través de un canal de transmisión. Es una métrica crítica para la transmisión de datos digitales de alta velocidad, ya que incluso las variaciones más sutiles en la frecuencia del reloj pueden impactar negativamente las tasas de error y el rendimiento general de los datos.
El Poder de las Máscaras y la Interferencia entre Símbolos (ISI)
Para facilitar el análisis y la identificación de problemas, se emplean máscaras preestablecidas. Estas máscaras definen regiones específicas dentro del diagrama de ojo que las formas de onda de los pulsos no deben cruzar. Son herramientas de gran utilidad que señalan zonas prohibidas para las señales.

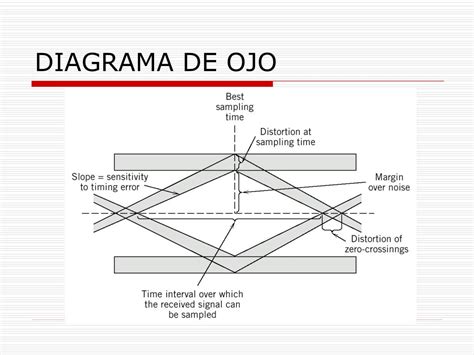

La presencia de Interferencia entre Símbolos (ISI), un fenómeno que ocurre cuando un pulso no cumple con el criterio de Nyquist, tiende a cerrar el diagrama de ojo verticalmente. Un ojo que no está completamente cerrado, a pesar de la ISI, indica que la interferencia entre símbolos ha reducido el margen de ruido aditivo admisible. Por consiguiente, una mayor apertura vertical del ojo se correlaciona directamente con una mayor inmunidad frente al ruido.
El instante óptimo para el muestreo de la señal se encuentra en el punto de máxima apertura vertical del ojo. Sin embargo, lograr esta precisión de forma consistente en un sistema práctico de recuperación de sincronismo es un desafío. Es aquí donde la apertura horizontal del ojo (denominada 'b' en algunas representaciones) cobra una importancia práctica considerable, ya que influye en la robustez del sistema ante variaciones temporales.
Osciloscopios y el Análisis Avanzado de Señales
Los osciloscopios han evolucionado de herramientas básicas para visualizar problemas de sincronización y ruido a instrumentos sofisticados capaces de analizar la calidad de la señal y los datos. Las funcionalidades modernas, como el uso de canales digitales en un MSO (Analizador de Señales Mixtas), la decodificación de protocolos en serie y la búsqueda avanzada de señales, los convierten en herramientas esenciales para la resolución de problemas en el entorno de ingeniería.
No obstante, para desafíos más complejos, como el análisis detallado de jitter o la investigación de distorsiones de señal, los osciloscopios convencionales alcanzan sus límites. Los osciloscopios de gama alta han incorporado durante tiempo opciones de análisis y medición ampliadas, incluyendo análisis de jitter, una capacidad indispensable dada la creciente complejidad del diseño electrónico actual.
La plataforma UltraVision II de Rigol, por ejemplo, integra múltiples ASIC personalizados con FPGAs en una plataforma de prueba altamente integrada, fiable y asequible. Los osciloscopios de la serie MSO8000, basados en esta tecnología, ofrecen funciones de análisis completas, memoria profunda y altas frecuencias de muestreo, diseñados específicamente para acelerar la revisión y depuración de diseños embebidos y el análisis de fallos en los desafíos de prueba modernos.
Caracterización Detallada del Comportamiento del Jitter
La precisión temporal de un ciclo de señal es un pilar para la transmisión de datos digitales, especialmente a altas velocidades. Las fluctuaciones, por mínimas que sean, en la frecuencia del reloj pueden tener un impacto directo en las tasas de error y, por ende, en el rendimiento de los datos. La función de análisis de jitter de la serie MSO8000 aborda este desafío de manera efectiva.
Utilizando su alta frecuencia de muestreo y memoria profunda, estos osciloscopios comparan las variaciones temporales entre miles de transiciones de reloj. El TIE (Time Interval Error) es una métrica clave en la visualización del jitter, definido como la diferencia entre el flanco de reloj ideal y el flanco realmente medido. Para analizar errores en la medición del TIE, se emplean dos métodos principales:
Representación del Diagrama de Tendencias TIE: Este gráfico ilustra el error acumulado de los valores TIE a lo largo del tiempo. Es una herramienta analítica valiosa que ayuda a identificar las causas periódicas de la fluctuación. La unidad del eje vertical en esta representación suele ser de nanosegundos por división (ns/DIV). Una tendencia TIE que se comporta de forma periódica sugiere que un evento o señal periódico está afectando la frecuencia del reloj. Mediante el uso de cursores, se puede medir el período de la señal y calcular su frecuencia (1/DX).
Cálculo de la Distribución de los Valores TIE (Histograma): La forma y la desviación estándar de los valores TIE son cruciales para determinar la causa subyacente del jitter. La visualización del histograma de la señal es ideal para este propósito. Es fundamental comprender la naturaleza de los valores y tendencias TIE, así como interpretar la distribución resultante.
El TIE, al ser un cambio acumulado periódicamente en la señal de interferencia, puede ser conceptualizado como la integral de dicha señal. Por lo tanto, una onda cuadrada de interferencia en el período de la señal puede manifestarse como un aumento o disminución lineal en la tendencia TIE. Esto indica que el período del reloj de la señal es estable, pero puede ser mayor o menor que el período óptimo esperado. La medición de frecuencia en la tendencia TIE puede revelar la causa de la fluctuación, como una señal de onda cuadrada de 10 kHz. Las causas comunes de jitter incluyen problemas con los PLL (Phase-Locked Loops), fluctuaciones de corriente en el circuito o emisiones de interferencia.
Si bien la tendencia TIE es útil, para identificar la fuente de interferencia con mayor precisión, es necesario complementar el análisis con el histograma y su desviación estándar. Las estadísticas del histograma, como el valor sigma (desviación estándar), proporcionan información adicional. Un valor medio cercano a cero en la tendencia TIE permite aproximar la desviación estándar del histograma al valor RMS de la señal de tendencia.
#85: Diagramas de ojo en señales seriales de alta velocidad y BERTs.
Recuperación de Reloj y Análisis de Jitter en Profundidad
La recuperación de reloj es un componente esencial tanto para el análisis de jitter como para la creación del diagrama de ojo. En un flujo de datos en serie, el reloj puede ser explícito o procesado a partir de la propia señal de datos. Las mediciones de jitter pueden llevarse a cabo con un ajuste de reloj constante o utilizando métodos de recuperación de reloj más avanzados, como un PLL de primer orden.
La ampliación vertical de la tendencia TIE se vuelve útil para analizar fluctuaciones de jitter más finas. Una vez que se han identificado y mitigado todas las ocurrencias de jitter, la tendencia puede ser reducida aún más para analizar el comportamiento del ruido de fondo, que puede ser inferior a los 500 picosegundos por división.
Además de las tendencias y histogramas, los osciloscopios modernos ofrecen vistas de tabla estadística directa de los valores TIE, así como comparaciones ciclo a ciclo (comparando un ciclo de período con el siguiente) o ancho a ancho (comparando el pulso positivo/negativo con el siguiente pulso positivo/negativo).
Diagrama de Calidad de Señal y el Diagrama de Ojo como Símbolo de Integridad
El comportamiento del jitter es solo una faceta de la calidad general de una señal. El objetivo primordial de todos los análisis de calidad de señal es minimizar los errores de datos en la comunicación entre el transmisor y el receptor. Si bien los problemas de sincronización y jitter son causas comunes de errores, otros factores como un ancho de banda insuficiente, una conexión a tierra incorrecta, un aumento del ruido o una adaptación de impedancia inadecuada también pueden degradar la interpretación de los bits por parte del receptor.
El método más efectivo para visualizar la calidad integral de una señal de datos es a través del diagrama de ojo. Tradicionalmente confinados a osciloscopios de alto precio, estas capacidades de análisis se están democratizando. El diagrama de ojo superpone las líneas de datos alineadas con el reloj recuperado, creando un patrón visual que, por su forma central, evoca la imagen de un ojo abierto.
Este análisis avanzado permite la verificación de cables y conectores. Un diagrama de ojo con bordes poco definidos puede indicar una señal con ancho de banda limitado. La calidad de la señal se evalúa analíticamente midiendo el nivel del ojo, el ancho del ojo y el tiempo de subida, comparándolos con las especificaciones del fabricante.
Las incertidumbres de frecuencia, incluso con un reloj recuperado, pueden manifestarse en la forma del histograma, que puede desviarse de una distribución gaussiana esperada. Un análisis detallado del diagrama de ojo puede revelar problemas de ancho de banda al observar la inclinación de los bordes de la señal. Asimismo, pueden observarse diferentes valores de amplitud durante la transmisión de datos, lo que contribuye al cierre del ojo.
Tras la corrección de problemas en el circuito transmisor, por ejemplo, mediante la sustitución por una versión mejorada, se puede observar una mejora en el ancho de banda y una reducción de los valores atípicos en la fluctuación de la señal, reflejándose en un diagrama de ojo más abierto y una distribución del histograma más limpia.
En resumen, el análisis de fallos en señales de datos digitales es una necesidad imperante en la electrónica moderna. Los osciloscopios digitales de alto rendimiento, como los de la serie MSO8000 de Rigol con su tecnología UltraVision II, amplían las capacidades de análisis para los ingenieros. Las opciones de análisis de jitter y diagrama de ojo, a un precio atractivo y con una interfaz de usuario intuitiva, simplifican enormemente la visualización y el análisis de la calidad general de la señal en conexiones de datos en serie, facilitando la resolución de problemas relacionados con el reloj, el comportamiento del ruido y el ancho de banda.
