Las Redes Híbridas Fibra-Coaxial (HFC) representan la columna vertebral de la conectividad moderna, permitiendo la transmisión simultánea de servicios de voz, datos e imágenes con alta fidelidad. Estas redes, al combinar la robustez de la fibra óptica con la economía del cable coaxial, presentan un desafío inherente: la atenuación de la señal. Comprender la atenuación es crucial para garantizar la calidad y fiabilidad de los servicios ofrecidos. Este artículo desglosa el concepto de atenuación en el contexto de las redes HFC, explorando sus causas, manifestaciones y las estrategias para mitigarla.
Fundamentos de las Redes HFC: Una Fusión Estratégica
Las redes HFC son un testimonio de la ingeniería de telecomunicaciones, diseñadas para capitalizar las fortalezas de dos tecnologías de transmisión distintas. Por un lado, la fibra óptica, compuesta por delgados hilos de vidrio o plástico, transporta información a través de pulsos de luz emitidos por diminutos láseres. Su principal atractivo radica en su gran ancho de banda, baja atenuación, la no conducción de corriente eléctrica, inmunidad electromagnética, bajo peso y seguridad de la información. Estas características la hacen ideal para la transmisión de datos a largas distancias y a velocidades elevadas, desde la cabecera hasta nodos ópticos estratégicamente ubicados.
Por otro lado, el cable coaxial, con su estructura de conductor central rodeado por un dieléctrico, un blindaje y una chaqueta protectora, ha sido históricamente el caballo de batalla de las redes de televisión por cable. Ofrece una economía considerable y un ancho de banda suficiente para muchos servicios, especialmente en las distancias más cortas y en la red de distribución final hacia el abonado. La impedancia característica de 75 ohmios es un estándar en estas redes.

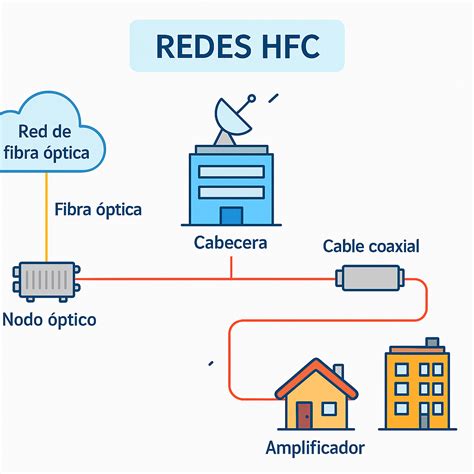

La sinergia entre fibra óptica y cable coaxial se manifiesta en la arquitectura HFC. La cabecera (Headend) actúa como el centro neurálgico del sistema, procesando y originando las señales. Desde allí, la información viaja a través de enlaces de fibra óptica de alta capacidad hacia los nodos ópticos. Estos nodos son dispositivos activos que convierten la señal óptica de luz en señales de radiofrecuencia (RF) eléctrica, las cuales son luego distribuidas a través de la red de cable coaxial a los hogares de los abonados. Esta división de la red permite aprovechar la eficiencia de la fibra para las troncales y la practicidad del coaxial para la distribución final.
La Atenuación: Un Enemigo Silencioso de la Señal
La atenuación, en su esencia, se refiere a la pérdida de potencia de una señal a medida que viaja a través de un medio de transmisión. En las redes HFC, esta pérdida se manifiesta tanto en la fibra óptica como en el cable coaxial, aunque de maneras y magnitudes diferentes. La atenuación se mide en decibelios (dB), una unidad logarítmica que expresa la relación entre la potencia de la señal de entrada y la potencia de la señal de salida. Una atenuación positiva (-dB) indica una pérdida de señal, mientras que una ganancia (+dB) indicaría un aumento (generalmente proporcionado por amplificadores).
Atenuación en Fibra Óptica
Si bien la fibra óptica es conocida por su baja atenuación, esta no es inexistente. Los principales mecanismos de atenuación en la fibra óptica incluyen:
- Absorción Intrínseca: Causada por la interacción de la luz con las moléculas del material de la fibra (sílice).
- Dispersión Intrínseca (Scattering): Fenómeno conocido como dispersión de Rayleigh, donde pequeñas imperfecciones en la estructura del vidrio dispersan la luz en múltiples direcciones.
- Absorción Extrínseca: Causada por impurezas presentes en el material de la fibra, como iones metálicos o grupos hidroxilo (OH-).
- Pérdidas por Curvatura (Bending Losses): Tanto macrocurvaturas (dobleces pronunciados en el cable) como microcurvaturas (pequeñas deformaciones en la fibra) pueden hacer que la luz se escape del núcleo.
- Pérdidas en Empalmes y Conectores: Cada unión o conexión en la ruta de la fibra introduce una pequeña pérdida de señal debido a desalineaciones o imperfecciones.

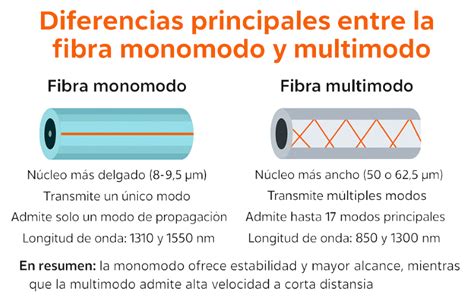

Las fibras ópticas monomodo, utilizadas en las redes HFC para comunicaciones a larga distancia, presentan una atenuación típicamente alrededor de 0.2 dB/Km a 1550 nm. La longitud de onda de 1550 nm es preferida para largas distancias debido a su menor atenuación, aunque la dispersión cromática aumenta ligeramente en comparación con la segunda ventana (1310 nm), donde la atenuación es un poco mayor.
Atenuación en Cable Coaxial
El cable coaxial, especialmente en las redes HFC, sufre una atenuación significativamente mayor que la fibra óptica. Esta atenuación se debe a varios factores:
- Resistencia del Conductor: El conductor central y el conductor externo, aunque diseñados para minimizar la resistencia, no son perfectos y disipan energía en forma de calor. El cobre con alma de aluminio en algunos cables busca un equilibrio entre conductividad y peso.
- Pérdidas Dieléctricas: El material dieléctrico que separa el conductor central del exterior, aunque aislante, puede absorber parte de la energía de la señal.
- Fugas de Corriente (Skin Effect): A altas frecuencias, la corriente tiende a fluir por la superficie de los conductores, aumentando la resistencia efectiva.
- Interferencia Electromagnética (EMI): El blindaje del cable coaxial está diseñado para prevenir la entrada de señales externas y la salida de las internas, pero un blindaje deficiente o daños pueden permitir la interferencia, que se manifiesta como ruido y pérdida de señal útil.
- Conectores y Empalmes: Al igual que en la fibra, las conexiones en el cable coaxial introducen pérdidas.

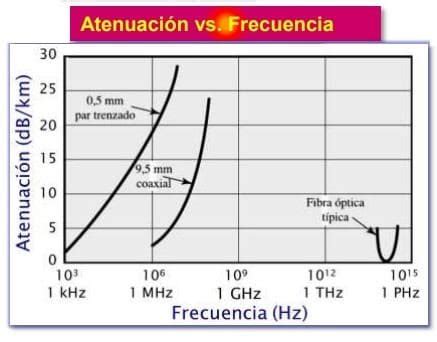

La atenuación en el cable coaxial es dependiente de la frecuencia; las frecuencias más altas sufren una mayor atenuación que las frecuencias más bajas. Esto es fundamental para la planificación del ancho de banda HFC, donde el espectro se divide en bandas de Forward (cabecera a cliente, 54-860 MHz) y Retorno (cliente a cabecera, 5-42 MHz). Las bandas de retorno, al operar a frecuencias más bajas, generalmente experimentan menos atenuación que las bandas de forward de mayor frecuencia.
Causas y Manifestaciones de la Atenuación en Redes HFC
La atenuación no es un fenómeno estático; puede variar debido a múltiples factores ambientales y de diseño.
Diseño de la Red y Componentes
La estructura de una red HFC está intrínsecamente ligada a la gestión de la atenuación. Desde la cabecera hasta el abonado, cada componente introduce una pérdida:
- Nodos Ópticos: La conversión de señal óptica a RF introduce pérdidas inherentes.
- Fuentes de Poder (HFC): Aunque proporcionan energía, su diseño y eficiencia pueden influir indirectamente en la calidad de la señal.
- Amplificadores: Elementos cruciales en la red de distribución coaxial, diseñados para compensar las pérdidas de señal introducidas por el cable coaxial. Mantienen la ganancia unitaria en el sistema, asegurando que la potencia de la señal se mantenga relativamente constante a lo largo de la red.
- Divisores de Señal (Splitters) y Multitaps: Estos dispositivos pasivos, utilizados para distribuir la señal a múltiples usuarios, introducen pérdidas significativas. Por ejemplo, un splitter de 8 vías puede tener una pérdida de inserción de alrededor de 9 dB, además de las pérdidas de acoplamiento. Los taps domiciliarios también tienen salidas con diferente atenuación para ajustar la señal a los requisitos de cada punto de servicio.
- Cable Coaxial: La longitud y el calibre del cable son factores determinantes. Cables más largos y de menor calibre (mayor número RG) presentan mayor atenuación. El cable RG6 es común para distribución domiciliaria, mientras que el RG11 se utiliza para tramos mayores a 50 metros o acometidas. El cable .500 es una opción de línea dura para distribución externa.
- Conectores: Cada conector tipo F introduce una pequeña pérdida.
Factores Ambientales
El entorno en el que operan los cables HFC también puede afectar la atenuación:
- Temperatura: Las variaciones de temperatura pueden alterar las propiedades de los materiales dieléctricos y conductores, afectando la atenuación.
- Humedad: La presencia de humedad dentro del cable coaxial, especialmente si la chaqueta exterior está dañada, puede degradar significativamente la señal. Los elementos adsorbentes a la humedad en la construcción del cable buscan mitigar este problema.
- Daños Físicos: Dobleces excesivos, aplastamientos o cortes en el cable pueden dañar la estructura interna y aumentar drásticamente la atenuación.
Mitigación de la Atenuación en Redes HFC
La gestión efectiva de la atenuación es un pilar fundamental en el diseño y operación de redes HFC. Las estrategias se centran en minimizar las pérdidas inherentes y compensar las inevitables.
Diseño Óptimo de la Red
- Selección de Componentes: Utilizar componentes de alta calidad con bajas pérdidas de inserción es crucial.
- Segmentación Inteligente: Dividir la red en segmentos manejables con amplificadores estratégicamente ubicados para mantener los niveles de señal dentro de los rangos operativos. La red de distribución se diseña para compensar las pérdidas del cable coaxial.
- Uso de Amplificadores: Los amplificadores de señal son esenciales para restaurar la potencia de la señal en la red coaxial. Estos pueden ser amplificadores de línea o amplificadores de distribución, diseñados para mantener una ganancia unitaria en el sistema.
Mantenimiento y Monitoreo
- Inspección Regular: Realizar inspecciones periódicas del cableado y los componentes para detectar signos de daño, corrosión o humedad.
- Medición de Niveles de RF: Utilizar medidores de campo y analizadores de espectro para verificar los niveles de señal en puntos clave de la red (Forward y Retorno). Los niveles de RF a garantizar para servicios como Televisión HD y PVR son típicamente entre 0dB y 5dB.
- Gestión de Conectores y Empalmes: Asegurar que todos los conectores estén correctamente instalados y que los empalmes de fibra óptica se realicen con la precisión requerida para minimizar las pérdidas.
Técnicas de Construcción y Materiales

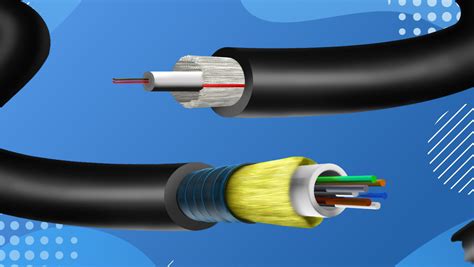

- Cables de Calidad: Utilizar cables coaxiales y de fibra óptica que cumplan con los estándares de la industria y que incorporen características para minimizar la atenuación, como cubiertas interiores y exteriores de polietileno, cintas corrugadas de acero especial y elementos adsorbentes a la humedad.
- Diseño de la Fibra Óptica: Las fibras ópticas monomodo, con sus núcleos de vidrio de 9/125 mm, están diseñadas para minimizar la dispersión multimodal y, consecuentemente, la atenuación, permitiendo comunicaciones a larga distancia. Las dimensiones típicas de una fibra (cubierta plástica de 250 µm, cubierta de vidrio de 125 µm, núcleo de vidrio de 10 µm) son críticas para su rendimiento.
Conclusión Parcial
La atenuación es una característica intrínseca de cualquier medio de transmisión, y en las redes HFC, su gestión es un equilibrio delicado entre la eficiencia de la fibra óptica y la economía del cable coaxial. Al comprender las causas de la atenuación en cada uno de estos medios, y al implementar diseños de red robustos, componentes de alta calidad y prácticas de mantenimiento rigurosas, es posible asegurar que la información viaje de manera fiable y con la calidad esperada desde la cabecera hasta el hogar del abonado. La continua evolución de las tecnologías de transmisión y los materiales promete futuras mejoras en la minimización de la atenuación, habilitando así redes HFC aún más potentes y eficientes.
