La gestión eficiente de las complejas instalaciones de redes ópticas depende fundamentalmente de un marco de identificación claro y consistente. Los códigos de color de fibra óptica proporcionan precisamente este marco esencial, permitiendo a los técnicos y profesionales de redes identificar y gestionar con precisión los componentes de sus infraestructuras. Los colores de las cubiertas de los cables actúan como el primer identificador visual inmediato en los sistemas de fibra óptica, facilitando el reconocimiento instantáneo de los tipos de fibra y sus especificaciones de rendimiento. La adopción de sistemas estandarizados de codificación por colores, promovidos por asociaciones de la industria como la Fiber Optic Association, asegura una identificación uniforme a través de diferentes fabricantes y entornos de instalación, lo que simplifica enormemente las tareas de mantenimiento y resolución de problemas.
La Importancia de la Identificación Visual en Redes de Fibra
Las redes de fibra óptica instaladas por The Network Installers en más de 20,000 ubicaciones a nivel nacional son un testimonio de cómo una codificación de colores adecuada reduce significativamente la complejidad del mantenimiento. La identificación de fibra óptica con código de colores garantiza la continuidad del empalme a lo largo de todo el tendido del cable, lo cual es crucial para mantener el rendimiento y la fiabilidad de la red. La alta tasa de satisfacción del cliente del 99% lograda por los instaladores de red refleja directamente cómo una codificación de colores apropiada elimina costosos errores de instalación, como la conexión de estilos de pulido de conectores incorrectos (UPC vs. APC). Estos errores pueden llevar a problemas de rendimiento, fallos en la conexión y, en última instancia, a costosas soluciones.
La codificación sistemática por colores permite la identificación rápida de rutas de fibra específicas, reduciendo el tiempo de resolución de problemas de horas a meros minutos. Con el uso de técnicas de visualización y puentes de fibra, los técnicos pueden identificar fácilmente las rutas y los problemas sin necesidad de un rastreo exhaustivo del cable o de una revisión detallada de la documentación.
Estándares y Evolución de la Codificación por Colores

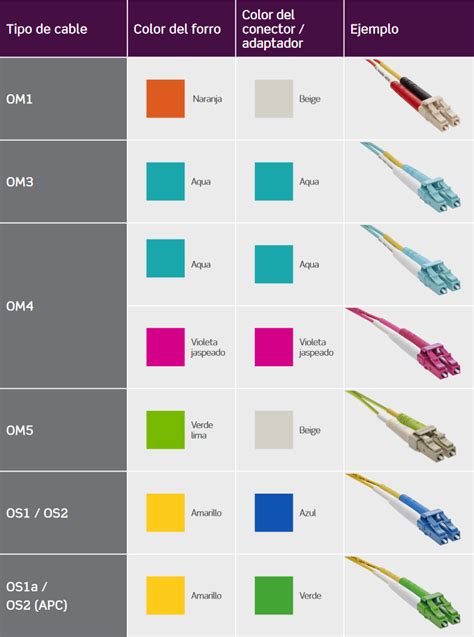

La norma TIA-598-C representa la evolución de las prácticas de identificación de fibra, incorporando las lecciones aprendidas durante décadas de instalaciones de redes. Esta norma proporciona directrices estandarizadas para la codificación por colores, aunque es importante notar que pueden existir pequeñas variaciones entre fabricantes y regiones. Estas diferencias pueden surgir debido a los tipos de conectores, los códigos de color de la cubierta o incluso la organización interna de las fibras.
La norma TIA-598-C especifica diferentes esquemas de color para cables en interiores y exteriores, lo que refleja los distintos requisitos de rendimiento y las condiciones ambientales a las que están expuestos. Por ejemplo, las fibras monomodo se identifican típicamente con cubiertas amarillas para crear un máximo contraste visual con los cables multimodo, que suelen ser naranjas.
Tipos de Fibra Óptica y sus Características
La fibra óptica es un medio dieléctrico transparente que permite el paso de la luz de un extremo a otro con mínimas pérdidas. Existen diferentes tipos de fibra, cada una optimizada para aplicaciones específicas:
Fibra Multimodo (MM): Diseñada para transmitir múltiples modos de luz simultáneamente. Los diámetros de núcleo comunes son de 50 o 62.5 µm. Este tipo de fibra es ideal para distancias cortas y se utiliza frecuentemente en aplicaciones como redes de centros de datos y edificios.
Fibra Monomodo (SM): Permite la transmisión de un solo modo de luz. Posee un diámetro de núcleo mucho más pequeño (generalmente de 9 µm), lo que reduce la dispersión modal y permite alcanzar distancias de transmisión mucho mayores en comparación con la fibra multimodo. La norma TIA-598-C especifica el color amarillo para las cubiertas de los cables monomodo.
Fibras Especiales: Existen también fibras diseñadas para aplicaciones específicas, como las fibras de plástico (POF) o las fibras de índice escalonado, diseñadas para trabajar a 650 nm y utilizadas en aplicaciones de cortas distancias, como sistemas de sensores e iluminación. Estas fibras suelen tener un diámetro de 1 mm. Otro tipo relevante son las fibras de sílice/sílice, adecuadas para aplicaciones de banda ancha multimodo (WBMMF).

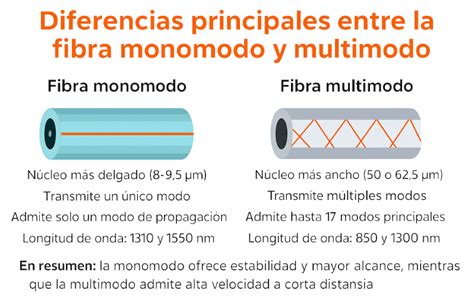

Saber diferenciar la fibra monomodo vs multimodo
Conectores de Fibra Óptica y sus Estilos de Pulido
La identificación de los conectores de fibra modernos también sigue estándares de color específicos que corresponden a los tipos de fibra y las especificaciones de pulido de la conexión. Los estilos de pulido más comunes son:
- UPC (Ultra Physical Contact): Proporciona un buen rendimiento óptico para la mayoría de las aplicaciones.
- APC (Angled Physical Contact): Presenta una superficie de conexión pulida en ángulo (típicamente 8 grados). Este ángulo redirige la luz reflejada de vuelta hacia la cubierta de la fibra en lugar de permitir que regrese al transmisor, lo que resulta en una pérdida de retorno significativamente menor. Los conectores APC suelen identificarse por sus carcasas de color verde.
La conexión de estilos de pulido incorrectos entre un conector UPC y uno APC, por ejemplo, puede causar una pérdida de señal sustancial y dañar permanentemente las superficies de conexión de ambos conectores. Por ello, la correcta identificación y emparejamiento de los conectores es tan vital como la codificación de colores de los cables.
Organización de Fibras Internas en Cables Multifibra
Dentro de los cables multifibra, los hilos de fibra individuales siguen una secuencia estandarizada de 12 colores. Esta secuencia permite una identificación precisa durante las operaciones de empalme, terminación y resolución de problemas, incluso en cables con un gran número de fibras. La secuencia típica es la siguiente:
- Azul
- Naranja
- Verde
- Marrón
- Gris
- Blanco
- Rojo
- Negro
- Amarillo
- Violeta
- Rosa
- Turquesa
En cables con más de 12 fibras, esta secuencia de 12 colores se repite, a menudo con una cubierta exterior de diferente color o una marca adicional para indicar la repetición.
Gestión de Redes Complejas y la Importancia de la Codificación
Los centros de datos e instalaciones empresariales modernos a menudo requieren la gestión de cientos o miles de conexiones de fibra. En estos entornos, una codificación de colores precisa y la adherencia a los estándares son absolutamente cruciales para evitar errores costosos y para facilitar el mantenimiento y las futuras expansiones.
Si usted está planeando una instalación compleja de red de fibra que requiere una codificación de colores precisa, es fundamental contar con técnicos certificados que comprendan la importancia crucial de una codificación de color adecuada para la fiabilidad de la red y el mantenimiento futuro. La correcta implementación de estos estándares asegura que la infraestructura de fibra óptica funcione de manera óptima y sea fácilmente gestionable a lo largo de su vida útil. La inversión en una correcta codificación por colores es una inversión directa en la estabilidad y el rendimiento de su red.
