Daños en la Fibra Óptica: Causas, Detección y Prevención para una Conectividad Fiable

La fibra óptica se ha consolidado como la columna vertebral de las comunicaciones modernas, permitiendo la transmisión de volúmenes masivos de datos a través de hilos de vidrio increíblemente delgados. Sin embargo, su naturaleza delicada la hace susceptible a diversos tipos de daños que pueden comprometer la integridad de la señal, generar pérdidas significativas y, en última instancia, provocar fallos en la red. Comprender las causas de estos daños, cómo detectarlos y las estrategias de mantenimiento preventivo es crucial para asegurar la fiabilidad y el rendimiento de cualquier infraestructura de fibra óptica.

Causas Comunes de Daños en Cables de Fibra Óptica

Los daños en la fibra óptica no siempre se manifiestan como una rotura evidente. Incluso tensiones mínimas o la contaminación de los conectores pueden dar lugar a pérdidas considerables. Los factores que contribuyen a estos problemas son variados y a menudo interrelacionados, abarcando desde la instalación hasta las condiciones ambientales y el desgaste natural.

Manipulación e Instalación Inadecuada

Uno de los errores más comunes durante la instalación de cables de fibra óptica es la falta de consideración del entorno y la ruta de instalación. La tecnología de malla geotextil, utilizada para guiar los cables, actúa como un conducto protector, pero su efectividad depende de una planificación cuidadosa.

• Flexión o Torsión Excesiva: La fibra óptica es extremadamente sensible a los giros bruscos y a las curvas cerradas. Un radio de curvatura menor al especificado por el fabricante (generalmente 10 veces el diámetro exterior del cable) puede provocar microfisuras internas o macrocurvaturas que causan pérdidas por flexión. Estas microcurvaturas, aunque no siempre visibles, desvían la luz de su trayectoria prevista, debilitando la señal.
• Tirón o Tensión Inadecuados: El estiramiento excesivo durante la instalación puede romper las fibras internas o generar tensiones residuales que comprometen la integridad del cable a largo plazo. Es fundamental utilizar herramientas de tracción adecuadas y evitar aplicar fuerza excesiva.
• Presión Aplastante: Las ataduras demasiado apretadas o el peso de equipos pesados pueden deformar la chaqueta protectora y el revestimiento del cable, aplastando las fibras internas. Esto puede generar microcurvaturas o incluso fracturas.
• Gestión de la Longitud del Cable: Instalar más cable del necesario puede dar lugar a la formación de bucles, aumentando el riesgo de dobleces y daños. Una gestión de inventario y planificación de rutas eficiente es esencial.
• Problemas en Conductos Existentes: Pasar el cable por conductos ya existentes que pueden estar dañados, desgastados o ya ocupados por otros servicios aumenta el riesgo de daño físico al cable o de interferencias en su rendimiento.

Contaminación y Problemas de Conectores

Los conectores son puntos críticos en cualquier red de fibra óptica, y su estado influye directamente en la calidad de la señal.

• Contaminación del Conector: El polvo, el aceite, las huellas dactilares o cualquier otra partícula sobre la cara del extremo de la férula del conector pueden bloquear la transmisión de la luz. Incluso una contaminación mínima puede generar pérdidas de hasta varios decibelios, lo suficiente para interrumpir enlaces de alta velocidad. Los conectores sucios o rayados provocan enlaces inestables o intermitentes.
• Conectores Mal Ajustados o Sucios: Una mala alineación de los conectores, fracturas o rayones en sus férulas, o defectos de fabricación, también pueden disminuir drásticamente la calidad de la señal.
• Casquillos Corroídos u Oxidados: En instalaciones exteriores, la exposición a la humedad puede provocar la corrosión de los casquillos de los conectores, especialmente en modelos no diseñados para exteriores. Esto lleva a una desalineación y a un alto reflejo de la señal.

Factores Ambientales y Externos

Las condiciones del entorno en el que se instala y opera la fibra óptica juegan un papel crucial en su durabilidad.

• Condiciones Ambientales Extremas: En instalaciones exteriores, los cables están expuestos a la humedad, el calor excesivo, la radiación UV y las fluctuaciones de temperatura. La humedad puede infiltrarse en las juntas exteriores mal selladas, provocando corrosión y pérdida de reflexión. La radiación UV puede degradar los materiales de la chaqueta protectora con el tiempo. Las variaciones extremas de temperatura causan dilatación y contracción de los materiales, generando tensiones que pueden dañar la fibra.
• Entrada de Humedad: Las juntas exteriores sin un sellado adecuado permiten la entrada de agua, lo que puede causar corrosión y degradación química del revestimiento y el núcleo de la fibra.
• Ataque de Roedores: En rutas subterráneas o aéreas donde los cables no están adecuadamente blindados, los roedores pueden morder los cables, causando daños significativos que pueden llevar a la rotura de las fibras.
• Abrasión: La fricción constante contra superficies rugosas o el roce con otros objetos puede causar abrasión en la chaqueta del cable. Esta abrasión reduce la vida útil del cable y puede exponer las fibras internas a otros daños.

Defectos de Fabricación y Degradación Intrínseca

Aunque la fibra óptica es un medio de transmisión robusto, los fallos pueden originarse incluso antes de la instalación.

• Calidad de Fabricación: Defectos microscópicos en el núcleo o en el revestimiento, como variaciones en el diámetro o impurezas residuales, pueden afectar significativamente el rendimiento de la fibra desde su origen. Estos defectos pueden alterar el índice de refracción y la propagación de la luz.
• Tensiones Internas: Durante el proceso de fabricación, pueden generarse tensiones internas en la fibra, especialmente durante el enfriamiento, que la hacen más susceptible a daños posteriores.
• Degradación Química: La infiltración de agua o la exposición a ciertos químicos pueden causar la degradación química del revestimiento y el núcleo de la fibra con el tiempo.

Señales Visuales de Daño en la Fibra Óptica

Detectar un daño a simple vista puede ser un primer paso importante para diagnosticar problemas en la red. Las señales visuales varían según el tipo de daño sufrido por el cable o sus componentes.

Pruebas y Diagnóstico de Daños en la Fibra Óptica

Cuando las señales visuales no son concluyentes o para un diagnóstico más preciso, se emplean diversas herramientas y técnicas de prueba.

Inspección Visual Rápida

• Microscopio de Inspección de Fibra: Utilizando un aumento de 200 a 400×, es posible detectar rayones, picaduras, grietas o contaminación en la cara del extremo de la férula del conector, que son cruciales para una conexión limpia.
• Localizador Visual de Fallos (VFL): Este dispositivo inyecta un láser rojo visible (típicamente 650 nm) en la fibra. La fuga de luz roja a través de la chaqueta del cable indica puntos de debilidad, como curvaturas pronunciadas, grietas o roturas en la fibra. Es ideal para identificar fallos cercanos y verificar la continuidad de un enlace.
• Examen de Continuidad: Se puede verificar el enlace desde el panel de conexión hasta el transceptor utilizando un puente de referencia corto para asegurar que no haya interrupciones obvias.

Herramientas de Medición Óptica Avanzada

Para un análisis más profundo y cuantificación de las pérdidas, se recurre a equipos especializados.

• Medidor de Potencia Óptica (OPM): Un OPM mide la potencia óptica de entrada y salida de un enlace. Al comparar estas mediciones, se puede determinar la pérdida de inserción total. Un enlace monomodo en buen estado debería presentar una pérdida inferior a 0.5 dB por par de conectores.
• Reflectómetro Óptico en el Dominio del Tiempo (OTDR): El OTDR es una herramienta esencial para mapear un enlace de fibra óptica. Inyecta pulsos de luz y mide la luz retrodispersada y reflejada. El resultado es un gráfico que muestra la ubicación y la magnitud de los eventos a lo largo de la fibra, como conectores, empalmes, curvaturas y roturas. Los picos de reflexión anómalos en el rastro OTDR, como un salto repentino de -45 dB a -25 dB en un conector, indican contaminación grave, grietas o desalineación.

Normas Internacionales de Pruebas

Las pruebas profesionales de fibra óptica se rigen por estándares globales que garantizan la calidad y la interoperabilidad en los entornos de telecomunicaciones y centros de datos.

Seguir estos estándares asegura que los resultados de las pruebas sean precisos y aceptados por los operadores de red a nivel mundial, proporcionando una base sólida para la resolución de problemas y la garantía de calidad.

Cómo los Daños en la Fibra Afectan el Rendimiento de la Red

Un daño en la fibra óptica, independientemente de su causa, generalmente resulta en un aumento de la pérdida óptica. Esto significa que la señal de luz que llega al receptor se debilita y, si cae por debajo de los umbrales de sensibilidad del equipo receptor, provoca una degradación del rendimiento de la red.

Esta pérdida de potencia óptica se traduce directamente en un menor rendimiento, tasas de error más altas y, en casos severos, desconexiones completas del servicio. La inspección y el mantenimiento rutinarios son, por lo tanto, esenciales para prevenir pérdidas tanto operativas como financieras.

Mantenimiento y Prevención: Claves para la Longevidad

La prevención es la estrategia más efectiva para evitar daños en los cables de fibra óptica y prolongar su vida útil. La adopción de prácticas de mantenimiento adecuadas y el uso de equipos correctos son fundamentales.

Consejos de Mantenimiento y Prevención

• Respetar el Radio de Curvatura Mínimo: Siempre seguir las especificaciones del fabricante para el radio de curvatura mínimo (generalmente ≥10× el diámetro exterior del cable) para evitar daños por flexión.

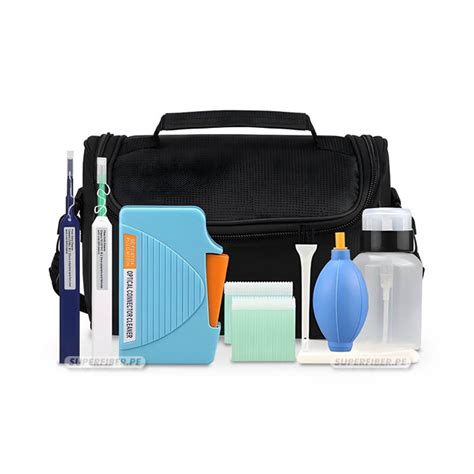

• Limpieza Rigurosa de Conectores: Limpiar los conectores antes de cada apareamiento utilizando herramientas de limpieza especializadas, como un bolígrafo limpiador de fibra. La contaminación es una de las causas más comunes de problemas.
• Uso de Cables y Conectores Apropiados para el Entorno:
  • Para entornos exteriores o FTTA (Fiber to the Antenna), utilizar cables blindados e impermeables con clasificación IP67, como los cables de conexión ODVA MPO-MPO.
  • Para aplicaciones que requieren protección contra la humedad, elegir conectores LC impermeables como el HWC-LC01.
• Protección Física: Aplicar botas protectoras o mangas termorretráctiles en los extremos expuestos de los cables para protegerlos de daños físicos y ambientales.
• Cubrir Conectores No Utilizados: Mantener los conectores no utilizados cubiertos con tapas antipolvo para evitar la acumulación de suciedad y contaminación.
• Registros de Inspección y Pruebas Periódicas: Mantener un registro detallado de las inspecciones y realizar pruebas regulares a todas las fibras, idealmente semestralmente, para detectar y corregir problemas a tiempo.

Reparar o Reemplazar: La Decisión del Técnico

No todas las fibras dañadas requieren un reemplazo completo. Los técnicos de campo evalúan el tipo y la gravedad del daño para determinar la solución más adecuada.

Ejemplo de Aplicación de Campo: Mantenimiento de RRH 5G

Durante la implementación de un cabezal de radio remoto (RRH) 5G en Malasia, se observó una pérdida de transmisión intermitente. Las inspecciones visuales no revelaron daños externos, pero un análisis con OTDR mostró una fuerte reflexión a 86 metros, indicando una microcurvatura causada por una abrazadera demasiado apretada. La sustitución de ese segmento de cable por un puente MPO blindado IP67 mejoró drásticamente la pérdida de inserción, de 4.2 dB a 0.28 dB. Este caso subraya la importancia de la combinación de análisis OTDR y el uso de cableado adecuado para restaurar rápidamente la estabilidad del sistema.

En resumen, la fibra óptica, a pesar de sus extraordinarias capacidades, es susceptible a una variedad de daños. Una comprensión profunda de las causas, la implementación de métodos de prueba rigurosos y la aplicación de prácticas de mantenimiento preventivo son esenciales para garantizar la fiabilidad y el rendimiento de las redes de comunicación modernas.
