Cableado Estructurado de Redes: Componentes Fundamentales para una Conectividad Robusta

El cableado de red es la estructura física que enlaza todos los dispositivos de comunicación, desde teléfonos y computadoras hasta equipos industriales automatizados. La comprensión del cableado de red es fundamental para aquellos que buscan un rendimiento confiable y adaptable. Para entenderlo de mejor forma, puedes imaginar este entramado de conductores como el sistema nervioso de una organización o un hogar, permitiendo que la información fluya de manera eficiente y organizada. La implementación de cableado estructurado de redes adecuado no solo mejora el desempeño, sino que también disminuye los gastos de mantenimiento y los períodos de inactividad, ya que los problemas se pueden diagnosticar fácilmente.

La Importancia del Cableado Estructurado en el Entorno Actual

En la era digital actual, donde la conectividad es primordial, el cableado estructurado de redes se erige como la columna vertebral de la infraestructura de telecomunicaciones. La internet se ha convertido en un recurso esencial para las empresas, las cuales destinan recursos económicos y logísticos para alcanzar la mejor cobertura y acceso posible a esta tecnología. En la última década, las relaciones humanas han encontrado en la internet una vía principal de comunicación donde se desarrollan todas sus actividades. El trabajo, los lazos sociales y el esparcimiento son tan solo un puñado de ejemplos de todo lo que puede ocurrir allí. De este modo, pensar en las mejores prácticas para implantar una red de área local que transporte señales desde un punto A hacia un punto B es lo mínimo e indispensable para mejorar la calidad de servicio de una compañía.

En esencia, el cableado estructurado es un sistema compuesto por cables, conectores, canalizadores y dispositivos que conforman todo un sistema de telecomunicaciones de un edificio o una oficina. Se trata de un diseño planificado que cuenta con cables de cobre, fibra óptica y otros componentes de red en una estructura de cableado entre equipos dentro de un mismo sistema de tráfico de datos. En comparación con un montaje desordenado y fragmentado, un sistema de cableado estructurado tiene una configuración jerárquica y predecible, lo que simplifica las modificaciones y la resolución de problemas.

Complementariedad entre Cableado y Conexiones Inalámbricas

En las casas, el cableado de red es importante para vincular dispositivos como consolas, computadoras y televisores inteligentes. Las instalaciones con cableado de red y las conexiones inalámbricas (Wi-Fi) no compiten entre sí, sino que se complementan. La principal ventaja de un sistema inalámbrico es su facilidad de uso y la movilidad que ofrecen, idóneo para lugares públicos como teatros o cafeterías. Sin embargo, una conexión por cable Ethernet ofrece mayor velocidad, estabilidad y menor latencia, lo cual es primordial para el gaming en línea, la descarga/subida de archivos grandes y la transmisión de video en alta definición.

Estándares y Normativas: La TIA y su Rol Fundamental

La TIA (Telecommunications Industry Association) es la organización que actualmente desarrolla y publica estos estándares. Las normativas internacionales, como ANSI/TIA-568.0-D y ANSI/TIA-568.2-D, definen los requisitos generales de los componentes y la configuración para el cableado de red genérico en edificios comerciales. Estas normas buscan asegurar la interoperabilidad, el rendimiento y la fiabilidad de los sistemas de cableado, evitando la proliferación de soluciones propietarias e ineficientes. En Chile, aunque no exista una ley que exija el cumplimiento riguroso de estos estándares, las empresas y profesionales del rubro optan por seguirlas. Si estás planificando una instalación de cableado estructurado, trabajar con profesionales que sigan estas normas es una práctica ampliamente recomendada.

Componentes Clave del Cableado Estructurado

Para que la instalación de red sea funcional se necesita más que solo conductores. El soporte físico se vincula a los equipos “activos” como switches, antenas, routers y puntos de acceso, que son los que generan y direccionan el tráfico de datos. Una de las principales herramientas para cableado estructurado es el rack de redes. Un armazón metálico estandarizado que se usa para instalar, acomodar y resguardar dispositivos de conectividad, como conmutadores, servidores y paneles de parcheo. Su función principal es optimizar el espacio, facilitando la gestión y el mantenimiento del cableado de red.

Dentro de este ecosistema, encontramos diversos componentes esenciales:

• Patch cords: Cordones cortos y flexibles, con conectores en ambos extremos, sirven como puentes de enlace para dispositivos electrónicos entre sí. Son fundamentales para conectar equipos dentro de un rack o para conectar un dispositivo final a la toma de red.
• Faceplates: Cubierta de plástico o metal que se coloca en la pared para albergar los puertos del sistema de cableado estructurado. Proporcionan un punto de terminación estético y funcional para los cables que llegan a las áreas de trabajo.
• Conectores: Terminaciones de los conductores, esenciales en un cableado de red para posibilitar la unión a los aparatos y a los paneles. Los más comunes son los conectores RJ45 para cables de cobre.
• Paneles de Parcheo (Patch Panels): Elementos cruciales para la organización. Montados típicamente en racks de 19 pulgadas, presentan una serie de puertos donde terminan los cables horizontales que vienen de las áreas de trabajo. Desde aquí, mediante patch cords, se conectan a los equipos activos como switches. Ofrecen rendimiento real de componentes de Categoría 6 gracias al diseño de matriz de clavija de contacto que presentan. Todos los paneles son compatibles con las versiones anteriores. Se utilizan paneles modulares con conectores apantallados para proporcionar una protección superior. Además, cada panel se ha diseñado con una característica para gestionar cables y evitar la presión incorporada en la parte posterior. Todas las tomas de corriente están identificadas con números y llevan una superficie adicional de escritura para que resulte fácil dar un nombre al puerto. El panel ofrece una densidad excepcional, con capacidad para 48 conectores RJ45 en un espacio de 1U de un rack de 19”. Cada panel incorpora una superficie de escritura para facilitar dar un nombre al puerto, así como para identificar el panel. Paneles de conexión Snap-in de 19” con 24 puertos en línea sirve a 24 puertos en configuración 1U y es compatible con todos los racks y armarios estándar de 19”. Todas las tomas de datos están identificadas con números y llevan una superficie adicional de escritura para facilitar dar un nombre al puerto.
• Canalización y Bandejas: Sistemas físicos que protegen y organizan los cables durante su trayecto. Son esenciales para mantener el orden, la seguridad y la accesibilidad del cableado.

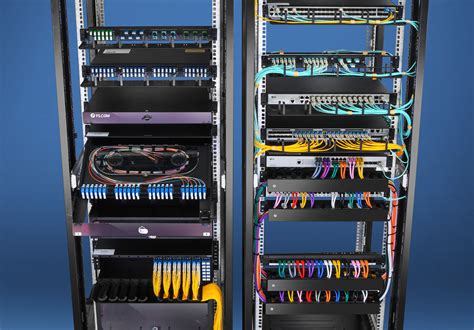

• Racks de Comunicaciones: Para alojar físicamente los elementos que componen los sistemas de cableado es necesario la utilización de armarios rack diseñados exclusivamente para este fin. Murales: Sujetos a la pared y colocados en altura, albergan en su interior los equipos de telecomunicaciones.

Tipos de Cableado: Cobre vs. Fibra Óptica

Al elegir entre los tipos de cables de red no solo depende del presupuesto, sino también de las condiciones del lugar y los requisitos de rendimiento. Los principales criterios a considerar son el trenzado y el blindaje. El primero protege el cable de las interferencias internas, mientras que el segundo (también conocido como apantallamiento) lo defiende de las interferencias electromagnéticas externas (EMI).

Para entender la variación en rendimiento, es fundamental analizar estos dos tipos de cables de red. La principal diferencia entre la fibra óptica y el cobre radica en cómo transmiten los datos: el primero utiliza pulsos de luz a través de hilos de vidrio, mientras que el segundo usa señales eléctricas a través de alambres compuestos por metal. La fibra óptica es técnicamente superior, inmune a la EMI y preferida para las conexiones "backbones", con más de 5.3 millones de kilómetros desplegados globalmente en 2023.

Cables de Cobre: Categorías y Rendimiento

Los cables de cobre, comúnmente utilizados en redes locales (LAN), se clasifican en diferentes categorías según su rendimiento y capacidad de transmisión. Estas categorías definen el ancho de banda y la velocidad máxima de datos que pueden soportar:

• Cat5: Este cableado de red maneja una rapidez de transmisión de datos de hasta 100 Mbps.
• Cat6: Este cable Ethernet soporta hasta 10 Gbps en conexiones con distancia corta, funcionando con una frecuencia de hasta 250 MHz.
• Cat7: Este tipo alcanza hasta los 10 Gbit/seg con una capacidad de transmisión de 600 MHz.
• Cat8: Gestiona una rapidez de 25 a 40 Gbps con un ancho de banda de 2000 MHz.

Además del trenzado, algunos cables de cobre incorporan blindaje para mejorar su resistencia a las interferencias. Un ejemplo es el FTP (Foiled Twisted Pair): Estos tipos de cables de red cuentan con un blindaje en forma de lámina metálica que recubre a todos los pares trenzados como un conjunto. Escoger entre estos conductores depende del entorno del sistema de cableado estructurado.

Fibra Óptica: Velocidad y Distancia Sin Precedentes

La fibra óptica, compuesta por finos hilos de vidrio o plástico, transmite datos mediante pulsos de luz. Su principal ventaja es la capacidad de transmitir datos a velocidades extremadamente altas y a distancias considerablemente mayores que los cables de cobre, además de ser inmune a las interferencias electromagnéticas. Esto la convierte en la opción preferida para las conexiones troncales (backbones) que unen edificios, ciudades o incluso continentes.

Estructura Jerárquica del Cableado Estructurado

Un sistema de cableado estructurado se compone de varios elementos organizados jerárquicamente:

• Instalación de Entrada (Entrance Facility): Punto donde ingresan los servicios de telecomunicaciones externos al edificio. Puede contener el punto de demarcación y ofrece protección eléctrica establecida por códigos eléctricos aplicables. Deben ser diseñadas de acuerdo a la norma EIA/TIA-569-A.
• Sala de Equipos (Equipment Room): Espacio destinado a equipos centrales, como servidores, switches core o sistemas de distribución de red.
• Sala de Telecomunicaciones (Telecommunications Room - TR): Ubicada por piso o zona. Aloja el hardware de conexión intermedia, como patch panels y switches. La norma EIA/TIA 568 prevé la ubicación de la transmisión de cableado vertical a horizontal, y la ubicación de los dispositivos necesarios para lograrla, en habitaciones independientes con puerta destinada a tal fin, ubicadas por lo menos una por piso, denominadas armarios de telecomunicaciones. Se utilizan habitualmente gabinetes estándar de 19 pulgadas de ancho, con puertas, de aproximadamente 50 cm de profundidad y de una altura entre 1,5 y 2 metros.
• Cableado Vertical (Backbone Cabling): Interconecta salas de telecomunicaciones entre pisos o edificios. También conocido como troncal, es el pilar de la estructura al enlazar los distintos cuartos de transmisiones, pisos o edificios, centralizando todo en un rack de redes. El sistema de cableado vertical proporciona interconexiones entre cuartos de entrada y servicios del edificio, cuartos de equipos y cuartos de telecomunicaciones. El cableado del backbone incluye la conexión vertical (Las canalizaciones Backbone pueden ser verticales u horizontales) entre pisos en edificios de varios pisos. El cableado del backbone incluye medios de transmisión (cables), puntos principales e intermedios de conexión cruzada y terminaciones mecánicas. El cableado vertical realiza la interconexión entre los diferentes gabinetes de telecomunicaciones y entre estos y la sala de equipamiento. En este componente del sistema de cableado ya no resulta económico mantener la estructura general utilizada en el cableado horizontal, sino que es conveniente realizar instalaciones independientes para la telefonía y datos.
• Cableado Horizontal (Horizontal Cabling): Va desde el panel de parcheo en la sala de telecomunicaciones hasta el área de trabajo del usuario. El sistema de cableado estructurado horizontal interconecta el rack del espacio de telecomunicaciones con las zonas de trabajo individuales. La distancia horizontal máxima no debe exceder los 90 m. La distancia se mide desde la terminación mecánica del medio en la interconexión horizontal en el cuarto de telecomunicaciones hasta la toma/conector de telecomunicaciones en el área de trabajo. El cableado horizontal se compone de dos elementos básicos: rutas y espacios verticales (también llamado "sistemas de pasada de datos horizontal"). Las rutas y espacios horizontales son utilizados para distribuir y soportar cable horizontal y conectar hardware entre la salida del área de trabajo y el cuarto de telecomunicaciones. Los costes en materiales, mano de obra e interrupción de labores al hacer cambios en el cableado horizontal pueden ser muy altos. Para evitar estos costes, el cableado horizontal debe ser capaz de manejar una amplia gama de aplicaciones de usuario. La distribución horizontal debe ser diseñada para facilitar el mantenimiento y la relocalización de áreas de trabajo. El diseñador también debe considerar incorporar otros sistemas de información del edificio.
• Área de Trabajo (Work Area): Zona donde se ubican los puntos terminales: tomas de red, PCs, teléfonos IP, cámaras.

Consideraciones en la Implementación y el Costo

Una implementación de cableado estructurado de redes es un proceso que requiere de planificación a detalle y de una ejecución precisa.

• Programación y Diseño: Para iniciar, es importante evaluar tus necesidades actuales y futuras. La falta de información técnica o de soporte puede afectar negativamente los resultados del proyecto.
• Elección de Componentes: Se deben elegir los tipos de cables de red adecuados y otros elementos que sean compatibles y que cumplan con los criterios de la industria.
• Pruebas: Una vez listo el montaje, es importante usar herramientas para cableado estructurado de redes, como probadores de continuidad para verificación de la conectividad.

El costo de una implementación de cableado estructurado de redes es un factor donde se debe tomar en cuenta la relación entre el precio y el rendimiento. Invertir en un cableado de red de calidad reduce los gastos de mantenimiento y las fallas a largo plazo. Al momento de fijar el presupuesto para la instalación de red, es importante hacerlo con un enfoque multifacético. Sabemos que la planificación y el montaje del cableado de red requiere tiempo y atención, ya sea para un hogar o una empresa. Tomamos en cuenta cada detalle para la construcción de tu montaje, desde las herramientas para cableado estructurado y rack de redes hasta los puertos y cable Ethernet, todo lo que necesitas para satisfacer los requerimientos de hoy y las demandas de conectividad del mañana. Una instalación deficiente puede generar sobrecostos y problemas técnicos difíciles de revertir.

Retos y Soluciones en la Transmisión de Datos

Las señales de transmisión a través de largas distancias están sujetas a distorsión, que es una pérdida de fuerza o amplitud de la señal. La atenuación es la razón principal de que el largo de las redes tenga varias restricciones. Esto causa errores, bajo desempeño al tener que retransmitir la señal. Se usan repetidores o amplificadores para extender las distancias de la red más allá de las limitaciones del cable.

Los probadores de cable pueden medir la capacidad de este par para determinar si el cable ha sido roscado o estirado. Las líneas de transmisión tendrán en alguna porción ruido de fondo, generado por fuentes externas, el transmisor o las líneas adyacentes. Este ruido se combina con la señal transmitida. La distorsión resultante puede ser menor, pero la atenuación puede provocar que la señal digital descienda al nivel de la señal de ruido. El nivel de la señal digital es mayor que el nivel de la señal de ruido, pero se acerca al nivel de la señal de ruido a medida que se acerca al receptor.

Una señal formada por varias frecuencias es propensa a la distorsión por retardo causada por la impedancia, la cual es la resistencia al cambio de las diferentes frecuencias. Esta puede provocar que los diferentes componentes de frecuencia que contienen las señales lleguen fuera de tiempo al receptor. Si la frecuencia se incrementa, el efecto empeora y el receptor estará imposibilitado de interpretar las señales correctamente. Este problema puede resolverse disminuyendo el largo del cable. Nótese que la medición de la impedancia nos sirve para detectar roturas del cable o falta de conexiones. El cable debe tener una impedancia de 100 ohmios en la frecuencia usada para transmitir datos.

Es importante mantener un nivel de señal sobre el nivel de ruido. La mayor fuente de ruido en un cable par trenzado con varios alambres es la interferencia. La interferencia es una ruptura de los cables adyacentes y no es un problema típico de los cables. El ruido ambiental en los circuitos digitales es provocado por las lámparas fluorescentes, motores, hornos de microondas y equipos de oficina como computadoras, fax, teléfonos y copiadoras.

El Latiguillo: Un Componente Crítico

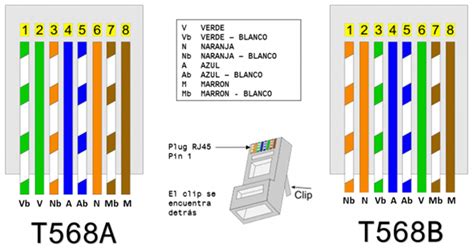

Los latiguillos de cobre están formados por un cable flexible de 4 pares trenzados (UTP) de categoría 6, terminados en ambos extremos con conector modular de 8 contactos (RJ45). El latiguillo es la parte más crítica del sistema de cableado estructurado. Por una parte es el elemento más difícil de fabricar y por tanto del que peor rendimiento se obtiene. Por otra parte es el elemento más vulnerable desde el punto de vista del uso al que se destina y del contacto directo con el usuario. Por tanto, es el elemento que hay que tratar con más cuidado y enfatizar mucho más en su diseño y fabricación. La terminación perfecta del latiguillo deberá mantener la integridad física de los pares hasta su conexión con el conector (plug), y deberán separarse en la medida de lo posible los pares dentro del conector para evitar diafonías y el sistema de crimpado o sujeción no debe alterar la geometría del cable de tal manera que no varíe la impedancia a lo largo del latiguillo.

Aplicaciones y Beneficios del Cableado Estructurado

Las soluciones de cableado estructurado se implementan en una amplia gama de contextos industriales y corporativos. En edificios comerciales, permiten la integración de servicios de voz, datos, CCTV, control de acceso y automatización. En centros de datos, el cableado estructurado conecta servidores, switches y sistemas de almacenamiento bajo estándares de alta disponibilidad y rendimiento continuo.

Primero que nada, facilita la conectividad. El cableado estructurado de redes permite la conexión de una amplia gama de dispositivos, como computadoras, teléfonos, impresoras, cámaras de seguridad y sistemas de control de acceso y domótica. Asimismo, promueve la escalabilidad, permitiendo que la red crezca y se adapte a las necesidades futuras sin necesidad de grandes reestructuraciones. Otra ventaja de este sistema es que facilita el mantenimiento, al contar con una estructura organizada y estandarizada que simplifica la localización y reparación de fallos.

En Transworld proveemos soluciones integrales para infraestructura de telecomunicaciones, tecnologías de la información y las comunicaciones (TIC), seguridad de máquinas y energía. Nuestro portafolio incluye productos certificados para sistemas de cableado estructurado, como cables UTP en diferentes categorías, patch cords, patch panels, gabinetes, canalización, conectores y accesorios.

En conclusión, el cableado estructurado de redes representa una de las decisiones técnicas más relevantes en proyectos de infraestructura TI. Para que esta infraestructura cumpla su función de forma eficiente, cada decisión técnica debe basarse en criterios claros. El cableado estructurado es el conjunto de cables, conectores, dispositivos y estándares que conforman la infraestructura física de una red de telecomunicaciones. Comprender por qué es importante el cableado estructurado implica reconocer su impacto en la continuidad operativa. Un sistema mal diseñado puede producir interferencias o dificultades en la ampliación futura de la red.
