Desentrañando las VLANs: Creación, Gestión y Limitaciones

En el dinámico panorama de las redes informáticas, la segmentación se ha convertido en un pilar fundamental para garantizar la eficiencia, la seguridad y la flexibilidad. A medida que las infraestructuras de red evolucionan, la capacidad de dividir una red física en múltiples redes lógicas independientes, conocidas como VLANs (Virtual Local Area Networks), ofrece un control sin precedentes sobre el tráfico y los recursos. Este artículo profundiza en el concepto de las VLANs, su funcionamiento, los métodos para su creación y gestión, y las consideraciones clave para su implementación, abordando tanto las ventajas como las limitaciones inherentes a esta tecnología.

¿Qué son las VLANs y por qué utilizarlas?

Las VLANs, o redes de área local virtuales, son una tecnología de redes que permite crear redes lógicas independientes dentro de la misma red física. El objetivo principal de usar VLANs, tanto en entornos domésticos como profesionales, es segmentar adecuadamente la red para asignar a cada segmento un propósito o política de acceso particular. Al segmentar la red mediante VLANs, se puede controlar el tráfico entre las diferentes subredes, permitiendo o denegando la comunicación según sea necesario, gracias a la intervención de un dispositivo de Capa 3, como un router o un switch multicapa.

La principal motivación detrás de la adopción de VLANs radica en la optimización del rendimiento y la seguridad. Las redes cableadas e inalámbricas soportan cada vez más tipos de servicios, como redes para empleados, invitados, sistemas de CCTV o VoIP, cada uno con requisitos de red muy distintos. Por esta razón, una buena práctica es segmentar la red en distintos direccionamientos IP, cada uno con una política o permisos distintos.

Ventajas Clave de las VLANs

El uso de VLANs ofrece una serie de beneficios significativos:

• Seguridad Mejorada: Las VLANs permiten crear redes lógicamente independientes que pueden aislarse para que solo tengan acceso a Internet, denegando el tráfico entre ellas. Esto es crucial para proteger información sensible y segmentar el acceso a recursos críticos.
• Segmentación de Red: Permiten segmentar todos los equipos en diferentes subredes, asignando una VLAN diferente a cada subred. Por ejemplo, se puede crear una subred de gestión interna para routers y switches, una subred para administradores, otra para dispositivos IoT y una subred separada para invitados.
• Flexibilidad y Escalabilidad: Las VLANs facilitan la reasignación de equipos a diferentes subredes de forma rápida y sencilla, permitiendo la implementación de políticas de comunicación específicas. Esto también hace que la escalabilidad sea posible, permitiendo añadir o eliminar dispositivos y extender la red a ubicaciones físicas diferentes sin necesidad de reconfiguraciones complejas.
• Optimización del Rendimiento: Al tener subredes más pequeñas, especialmente en entornos con cientos o miles de equipos, el tráfico de broadcast se contiene en dominios más pequeños. Esto reduce significativamente la sobrecarga de red, mejora el rendimiento y evita el colapso potencial que podría ocurrir si los mensajes de broadcast se transmitieran a todos los equipos conectados.
• Reducción de Costes: Al optimizar el uso de enlaces y ancho de banda, y al reducir la necesidad de costosas actualizaciones de red, las VLANs pueden generar ahorros significativos.
• Mejor Eficiencia del Personal de TI: Las VLANs simplifican la administración de la red, ya que diferentes usuarios pueden compartir una misma VLAN, y la implementación de nuevos switches se simplifica al heredar las políticas de la VLAN.
• Administración de Aplicaciones y Proyectos: Permiten agrupar dispositivos y usuarios para soportar requisitos geográficos o comerciales específicos, facilitando la administración de aplicaciones concretas o el alojamiento de proyectos diferentes.

El setenta por ciento de los costos de la red a menudo se derivan de adiciones, movimientos y cambios de usuarios. Cada vez que un usuario se mueve en una LAN, se hace necesario volver a cablear, direccionar nuevas estaciones y reconfigurar concentradores y routers. Las VLANs simplifican muchas de estas tareas; si un usuario se mueve dentro de una VLAN, no es necesaria la reconfiguración de los routers. Las VLANs permiten asociar lógicamente a los diferentes usuarios basándose en etiquetas, puertos del switch, direcciones MAC o autenticación.

Las VLANs pueden existir en un solo switch gestionable o extenderse por varios switches interconectados a través de enlaces troncales (trunks). Para permitir el enrutamiento entre VLANs, se requiere un router o firewall con soporte para el estándar de VLANs, o un switch gestionable de Capa 3.

Funcionamiento de las VLANs: Etiquetado y Dominios de Broadcast

Las VLANs operan creando redes lógicas aisladas dentro de una red física. Cuando una trama de datos entra en un puerto de switch configurado para una VLAN específica, el switch añade una "etiqueta" (tag) a la trama. Este proceso, conocido como etiquetado, es fundamental para que los switches sepan a qué VLAN pertenece cada trama. El protocolo IEEE 802.1Q es el estándar más común para este etiquetado.

Cuando la trama etiquetada llega a un switch en el otro extremo de un enlace troncal, el switch examina el identificador de VLAN (VID) en la etiqueta. Solo reenvía la trama a los puertos que pertenecen a esa VLAN específica, garantizando así el aislamiento y el filtrado del tráfico.

Una de las principales ventajas de las VLANs es la contención del tráfico de broadcast. Los mensajes de broadcast, como las solicitudes ARP, se envían a todos los dispositivos en un dominio de broadcast. En una red grande sin VLANs, estos broadcasts pueden consumir un ancho de banda considerable y ralentizar la red. Al segmentar la red en VLANs, se crean múltiples dominios de broadcast más pequeños, lo que evita que el tráfico de un segmento afecte innecesariamente a otros.

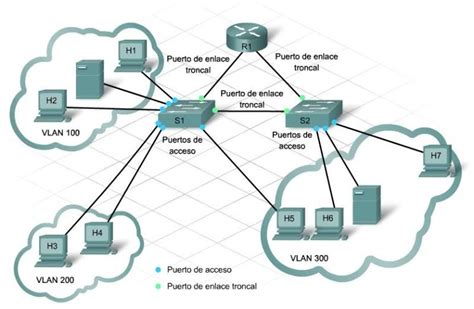

Tipos de Puertos en una Configuración VLAN

Para implementar VLANs, se utilizan dos tipos principales de puertos en los switches:

• Puertos de Acceso (Access Ports): Estos puertos están configurados para pertenecer a una única VLAN. Se utilizan para conectar dispositivos finales como ordenadores, impresoras o servidores, que solo necesitan comunicarse dentro de esa VLAN específica.
• Puertos Troncales (Trunk Ports): Diseñados para transportar tráfico de múltiples VLANs a través de un solo enlace físico. Se utilizan para conectar switches entre sí o para conectar un switch a un router o servidor. Los puertos troncales permiten que el tráfico de varias VLANs fluya entre dispositivos.

Implementación de VLANs: Configuración y Consideraciones

La implementación de VLANs requiere switches gestionables (Managed Switches) y una planificación cuidadosa. El proceso general implica:

1. Definición de VLANs: Crear las VLANs necesarias, asignándoles un ID de VLAN (un número entre 1 y 4094). Es recomendable asignar nombres descriptivos a las VLANs para facilitar su identificación.
2. Configuración de Puertos de Acceso: Asignar cada puerto de switch al que se conectará un dispositivo final a una VLAN específica (modo "Access").
3. Configuración de Puertos Troncales: Configurar los puertos que conectan switches entre sí o a un router en modo "Trunk", especificando qué VLANs se les permite transportar.

Esquema de Direccionamiento IP y VLANs

Cada VLAN debe tener su propia subred IP única. Esto es fundamental para el enrutamiento entre VLANs y para asegurar que los dispositivos dentro de una VLAN puedan comunicarse entre sí y, si se permite, con otras VLANs. La planificación de un esquema de direccionamiento IP coherente y escalable es crucial.

Enrutamiento entre VLANs: Conectando Mundos Aislados

Por defecto, las VLANs están aisladas entre sí. Los dispositivos de una VLAN no pueden comunicarse directamente con los dispositivos de otra VLAN sin la intervención de un dispositivo de Capa 3. Existen varias formas de lograr el enrutamiento entre VLANs:

1. Enrutamiento entre VLANs Antiguo (Legacy Inter-VLAN Routing)

Históricamente, esta solución utilizaba routers con múltiples interfaces físicas. Cada interfaz se conectaba a un puerto de switch específico y se configuraba para una subred diferente, permitiendo la comunicación entre VLANs conectadas a diferentes interfaces del router. Sin embargo, este método no es escalable y ya no se implementa comúnmente debido a la necesidad de múltiples interfaces físicas.

2. Enrutamiento Router-on-a-Stick

Esta es una implementación más común y eficiente. Utiliza una única interfaz física en el router configurada como enlace troncal. El router se conecta a un puerto de switch también configurado como troncal. Para gestionar el tráfico de múltiples VLANs, el router utiliza subinterfaces virtuales, cada una asociada a una VLAN específica y con su propia dirección IP. El router acepta el tráfico con etiquetas de VLAN del switch, lo enruta internamente y lo reenvía con la etiqueta de VLAN de destino. Aunque más eficiente que el método antiguo, el modelo router-on-a-stick no es escalable más allá de aproximadamente 50 VLANs.

3. Switching de Capa 3 (Layer 3 Switching)

Los switches de Capa 3 tienen la capacidad de realizar funciones de enrutamiento. Permiten la creación de interfaces virtuales de VLAN (SVI - Switched Virtual Interfaces), que actúan como las puertas de enlace para cada VLAN. Esta solución es altamente escalable y proporciona un rendimiento superior para el enrutamiento inter-VLAN.

Limitaciones y Desventajas de las VLANs

A pesar de sus numerosas ventajas, las VLANs también presentan ciertas desventajas y limitaciones:

• Administración Compleja: La gestión de un gran número de VLANs puede volverse compleja y requerir herramientas de gestión avanzadas. La configuración incorrecta puede generar problemas de seguridad o rendimiento.
• Equipos y Software Específicos: Para implementar una red VLAN, se requiere hardware de red compatible con VLANs, como switches gestionables.
• Seguridad y Propagación de Malware: Si la configuración de enrutamiento o las reglas de firewall son demasiado permisivas, un virus o malware que infecte un dispositivo en una VLAN podría propagarse a otras. Es fundamental implementar una estrategia de seguridad robusta, como la de "Zero Trust".
• Congestión: La congestión puede ocurrir si las VLANs no se configuran correctamente, especialmente si el tráfico de broadcast no se gestiona adecuadamente.
• Riesgo de Errores de Configuración: Un error en la configuración de una VLAN puede tener un impacto significativo en la seguridad y el rendimiento de toda la red.

La Importancia de la Planificación y la Documentación

Antes de implementar VLANs, es crucial planificar la segmentación de la red, decidiendo cómo se dividirá la red en segmentos o subredes. La asignación de IDs de VLAN y la definición de esquemas de direccionamiento IP son pasos esenciales.

No se deben crear VLANs por capricho; siempre debe existir una razón clara (seguridad, rendimiento, facilidad de gestión). Una documentación exhaustiva y actualizada de todas las VLANs, sus IDs, subredes IP y asignaciones de puertos es indispensable.

VLAN Nativa y su Rol

La VLAN nativa, a menudo identificada como VLAN 1, juega un papel importante en la segmentación de redes. El tráfico no etiquetado que viaja a través de la red se dirige automáticamente a la VLAN nativa. Esto es crucial para garantizar la comunicación entre dispositivos que no admiten etiquetado VLAN o en situaciones donde el etiquetado no es necesario. En los enlaces troncales de switches, la VLAN nativa facilita la comunicación del tráfico no etiquetado. Sin embargo, los administradores deben ser conscientes de que la VLAN 1, al ser la VLAN predeterminada, puede ser vulnerable a ataques de seguridad si no se implementan medidas de protección adecuadas.

Spanning Tree Protocol (STP) y su Interacción con VLANs

En redes con topologías redundantes para alta disponibilidad, el protocolo Spanning Tree (STP) es esencial para evitar bucles lógicos y tormentas de broadcast. Los switches intercambian mensajes STP BPDU para crear una topología de árbol lógico y asegurar que solo haya un camino activo entre dos nodos.

STP, en su forma básica, es agnóstico a las VLANs. Sin embargo, protocolos como MSTP (Multiple Spanning Tree Protocol) permiten crear árboles de expansión diferentes y asignarlos a grupos de VLANs mediante configuración. Esto permite una gestión más granular de la redundancia y la prevención de bucles en entornos con múltiples VLANs.

En entornos Cisco, el VTP (VLAN Trunking Protocol) se utiliza para mantener la coherencia de la configuración VLAN en toda la red, sincronizando la creación, borrado y renombrado de VLANs entre dispositivos.

Consideraciones de Seguridad Adicionales

La segmentación adecuada a través de VLANs es una medida de seguridad en sí misma, pero debe complementarse con otras capas de protección. La asignación de puertos, el uso de contraseñas fuertes, la implementación de métodos de autenticación y autorización sólidos, y la encriptación de la información son fundamentales para mantener la seguridad de la red.

La creación de una VLAN de gestión separada y segura para los dispositivos de red (switches, routers) es una práctica recomendada. Además, comprender el concepto de VLAN nativa en los puertos troncales es vital para una configuración correcta.

En resumen, las VLANs son una herramienta poderosa para la segmentación y gestión de redes. Su correcta implementación, combinada con una planificación cuidadosa, un esquema de direccionamiento IP adecuado, y la consideración de las necesidades de enrutamiento y seguridad, permite crear infraestructuras de red eficientes, seguras y escalables.
