Ethernet: La Arquitectura Fundamental de las Redes Locales

Ethernet, un nombre sinónimo de redes de computadoras, representa la columna vertebral de la comunicación en entornos de red locales (LAN). Su omnipresencia y eficacia la han convertido en el protocolo de facto para conectar dispositivos en proximidad física, permitiendo el intercambio de información y el control remoto de computadoras. Más allá de ser una simple tecnología, Ethernet es un estándar de redes que define con precisión las características del cableado y la señalización a nivel físico, así como los formatos de tramas de datos que operan en la capa de enlace de datos del modelo OSI.

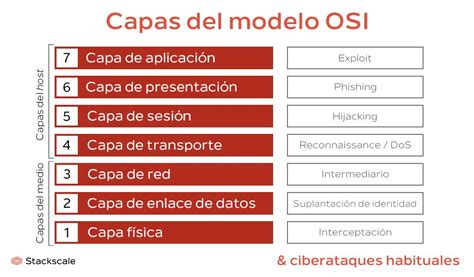

Diagrama del modelo OSI con énfasis en las capas física y de enlace de datos

La base de Ethernet se encuentra en el estándar internacional IEEE 802.3, hasta tal punto que ambos términos, Ethernet e IEEE 802.3, se utilizan a menudo de forma intercambiable. La principal distinción entre ambos reside en uno de los campos específicos de la trama de datos. A lo largo de su evolución, Ethernet ha sido sometida a un proceso continuo de mejora para potenciar su capacidad, seguridad, fiabilidad, calidad de servicio, protección, y para facilitar su operación y mantenimiento.

Reglas de Acceso y Estructura de la Trama Ethernet

El funcionamiento de Ethernet se rige por un conjunto de reglas para acceder al medio de transmisión. Este protocolo, gestionado por la interfaz de red (tarjeta de red), orquesta el acceso compartido al canal Ethernet, permitiendo que múltiples computadoras utilicen el mismo medio de comunicación de manera organizada.

La unidad fundamental de transmisión de datos en Ethernet es el "frame" o trama. Este frame es un conjunto de bits estructurado de manera estandarizada, diseñado para transportar datos de forma eficiente dentro del sistema Ethernet. La interoperabilidad es un pilar fundamental de Ethernet; todas las implementaciones deben ser capaces de intercambiar datos a nivel de capa de enlace de datos. La estabilidad de la red bajo diversas condiciones de carga es una característica inherente a su diseño.

La popularidad de Ethernet se atribuye a un equilibrio excepcional entre velocidad, costo y facilidad de instalación. Su sencillez, combinada con un mantenimiento accesible y un bajo costo de implementación y actualización, la convierten en una opción atractiva para una amplia gama de aplicaciones.

Evolución de la Capa Física de Ethernet: De lo Voluminoso a lo Ultrarrápido

La capa física de Ethernet ha experimentado una transformación radical a lo largo del tiempo, adaptándose a nuevas tecnologías y demandas de velocidad. Esta evolución ha dado lugar a una diversidad de interfaces de medios físicos y magnitudes de velocidad, abarcando desde los modestos 1 Mbit/s hasta los impresionantes 40 Gbit/s, con velocidades aún mayores en desarrollo. Los medios físicos también han transitado desde el robusto cable coaxial hasta el flexible par trenzado y la eficiente fibra óptica.

Muchos adaptadores de Ethernet y puertos de switches modernos son capaces de operar a múltiples velocidades. La autonegociación es un mecanismo clave que permite a estos dispositivos ajustar dinámicamente la velocidad y la modalidad dúplex para optimizar la comunicación entre los dispositivos conectados. En caso de fallo de la autonegociación, un dispositivo de múltiple velocidad puede detectar la velocidad utilizada por su contraparte, aunque asumirá un modo semidúplex por defecto. Un puerto Ethernet 10/100, por ejemplo, es capaz de soportar tanto 10Base-T como 100Base-TX.

Los Primeros Pasos: Ethernet sobre Cable Coaxial

El estándar original de Ethernet empleaba un único cable coaxial. La conexión a este cable se realizaba mediante un "transceptor" que perforaba el cable para acceder al núcleo conductor y a la malla de blindaje. Aunque en gran medida obsoleto, este método fue dominante durante muchos años debido a su extensa implementación inicial. Conocido también como "Thick-Ethernet" (Ethernet gruesa), utilizaba un cable coaxial de 50 ohmios y requería terminadores en cada extremo del segmento para evitar reflexiones de señal.

Posteriormente, surgió el "Thin Ethernet" (Ethernet delgada), también llamado ThinNet o Cheapernet. Este estándar temprano permitía el uso de Ethernet sobre distancias más largas, empleando técnicas de modulación de banda ancha similares a las de los sistemas de módem por cable.

Un desarrollo temprano pero comercialmente fallido fue el 1BASE5, también conocido como StarLAN. Operaba a 1 Mbit/s sobre par trenzado conectado a un hub activo. A pesar de su escaso éxito comercial, el 1BASE5 sentó las bases arquitectónicas para la futura evolución de Ethernet.

La Era del Par Trenzado y la Topología en Estrella

Con la llegada del 10Base-T, la topología en estrella se consolidó como el estándar predominante. Este sistema funciona sobre cuatro hilos (dos pares trenzados) dentro de un cable de Categoría 3 o superior. Un hub o switch activo centraliza las conexiones, con un puerto dedicado para cada nodo. Esta configuración en estrella se convirtió en la base para desarrollos posteriores como 100Base-T y Gigabit Ethernet.

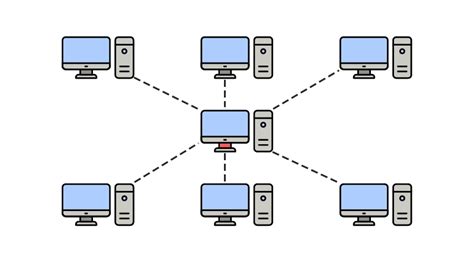

Ilustración de una red Ethernet con topología en estrella

Ethernet sobre Fibra Óptica: Velocidad y Distancia

La familia de estándares Ethernet sobre fibra óptica, englobada bajo el término genérico de 10Base-T, incluye 10Base-FL, 10Base-FB y 10Base-FP. De estos, el 10Base-FL es el que ha alcanzado un uso más extendido. Estos estándares permiten la transmisión de datos a 10 Mbit/s sobre cable de fibra óptica, ofreciendo mayor inmunidad a interferencias electromagnéticas y la posibilidad de cubrir distancias mayores en comparación con el cable de cobre.

La Revolución de los 100 Megabits por Segundo: 100Base-T y sus Variantes

La transición a velocidades de 100 Mbit/s trajo consigo una nueva familia de estándares bajo la denominación 100Base-T. Esta familia engloba 100Base-TX, 100Base-T4 y 100Base-T2. A fecha de 2009, 100Base-TX se había consolidado como el estándar dominante en el mercado, siendo a menudo considerado sinónimo de 100Base-T en el lenguaje coloquial.

  • 100Base-TX: Utiliza señalización codificada NRZI 4B5B sobre dos filamentos de fibra óptica multimodo, con una longitud máxima de 300 metros. También existe una variante sobre cable de par trenzado apantallado (STP) de Categoría 5 o superior, utilizando dos pares para la transmisión.
  • 100Base-T4: Empleaba señalización codificada 8B6T PAM-3 sobre cable de cobre CAT3 (el mismo utilizado para 10Base-T) con cuatro pares trenzados. Aunque fue una solución para aprovechar el cableado existente, ahora se considera obsoleto, ya que el cableado CAT5 se convirtió en la norma.
  • 100Base-T2: Utilizaba señalización codificada PAM-5 sobre cable de cobre CAT3 con dos pares trenzados en topología de estrella. Funcionalmente equivalente a 100Base-TX, permitía el uso de cableado telefónico más antiguo. Sin embargo, requería procesadores de señal digital para los esquemas de codificación, lo que lo hacía costoso en su momento.
  • 100Base-FX: Ethernet de 100 Mbit/s sobre fibra multimodo, con una longitud máxima de 300 metros.
  • 100Base-LX: Ethernet de 100 Mbit/s bidireccional sobre un solo filamento de fibra óptica unimodal. Utiliza un multiplexor para dividir las señales de transmisión y recepción en diferentes longitudes de onda, permitiendo que compartan la misma fibra.

Un estándar separado, el 100VG-AnyLAN (respaldado por HP), se basaba en el estándar IEEE 802.12 y utilizaba una forma de acceso al medio más centralizada llamada "Demand Priority". Este estándar requería cuatro pares en un cable Cat-3.

La Carrera hacia los 10 Gigabit Ethernet y Más Allá

La demanda de mayor ancho de banda impulsó el desarrollo de la familia de estándares de 10 Gigabit Ethernet (10GbE). Esta familia abarca una variedad de medios, incluyendo fibra unimodal para largas distancias, fibra multimodo para distancias cortas, backplane de cobre para conexiones internas de alta velocidad y par trenzado de cobre.

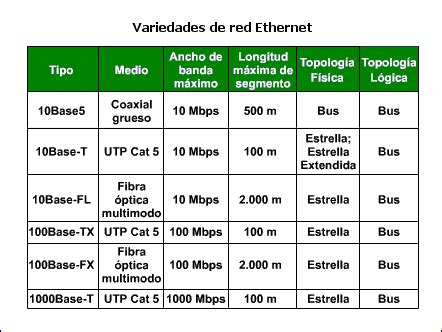

Comparativa de distancias y velocidades de diferentes estándares Ethernet

  • 10GBASE-SR (Short Reach): Diseñado para distancias cortas sobre cableado de fibra multimodo, con un rango de entre 26 y 82 metros, dependiendo del tipo de cable.
  • 10GBASE-LRM (Long Reach Multimode): Utiliza multiplexación por división de longitud de onda para soportar rangos de entre 240 y 300 metros sobre cableado multimodo desplegado.
  • 10GBASE-CX4: Diseñado para distancias cortas sobre cableado de cobre, utiliza conectores 4x InfiniBand y cableado CX4, permitiendo una longitud de cable de hasta 15 metros.
  • 10GBASE-T: Utiliza señalización codificada PAM-5 sobre cableado de cobre de al menos Categoría 5, siendo altamente recomendada la Categoría 5e. Para esta tecnología, el cableado de Categoría 6 es el estándar.
  • 10GBASE-LX4: Operaba sobre fibra unimodal hasta 100 km.
  • 10GBASE-SW/LW: Ethernet de 10 gigabits sobre par trenzado blindado balanceado (hasta 25 m) sobre cable especial de cobre, y hasta 10 km sobre fibra unimodal.

El estándar de 10 Gigabit Ethernet sigue siendo relativamente nuevo, y la adopción comercial de sus diversas variantes en el mercado de consumo aún está por definirse completamente.

Ethernet Gigabit: 1000Base-T y la Eficiencia del Par Trenzado

El estándar 1000Base-T revolucionó las redes Ethernet al permitir velocidades de 1000 Mbit/s (1 Gbit/s) sobre cableado de par trenzado de cobre de Categoría 5 o superior. A diferencia de sus predecesores 10Base-T y 100Base-TX, que utilizaban dos de los cuatro pares disponibles, 1000Base-T emplea los cuatro pares del cable simultáneamente para la transmisión en ambas direcciones. Esto se logra mediante técnicas avanzadas de cancelación de eco, permitiendo una comunicación full-dúplex sin precedentes sobre el par trenzado.

Un aspecto crucial en el funcionamiento de los segmentos de Ethernet de cobre que utilizan la detección de colisiones (CD) del CSMA/CD es la longitud mínima del cable. Esta limitación se debe a las reflexiones de señal que pueden ocurrir, afectando la integridad de la transmisión. Aunque 1000Base-T soporta el modo semidúplex, las colisiones son menos probables debido a la alta velocidad y la eficiencia del full-dúplex.

Ethernet-APL: Llevando la Comunicación Industrial a Nuevas Altas

Ethernet-APL (Advanced Physical Layer) emerge como una solución innovadora diseñada para la comunicación industrial, especialmente en entornos de procesos y áreas peligrosas. Esta tecnología permite una comunicación rápida y eficiente de grandes volúmenes de datos a una velocidad de 10 Mbit/s, utilizando un cableado de dos hilos que simultáneamente transmite hasta 92 W de datos y energía.

Diagrama conceptual de Ethernet-APL en un entorno industrial

Una de las características más destacadas de Ethernet-APL es su capacidad para operar en áreas peligrosas (hasta Zona 0/Clase 1, Div. 1) con un alto grado de interoperabilidad. Las líneas que conectan los switches de campo con los dispositivos de campo pueden diseñarse para ser intrínsecamente seguras. Esto se logra mediante la adición de un capítulo de Ethernet de dos hilos a la norma IEC, conocida por su seguridad intrínseca en la protección contra explosiones. Inspirada en FISCO, esta nueva norma simplifica la planificación y validación sin necesidad de cálculos complejos.

La instalación en campo se simplifica gracias a terminales de tipo tornillo o resorte. Ethernet-APL permite la transmisión de múltiples valores de proceso y todos los parámetros del dispositivo, facilitando la administración de activos de la planta, el mantenimiento predictivo, la configuración y la parametrización. La existencia de una capa física común para todos los dispositivos y datos asegura una comunicación transparente e ininterrumpida en todos los niveles jerárquicos, desde las áreas peligrosas hasta la nube, haciendo que los datos sean accesibles en cualquier momento y lugar. La certificación del protocolo y la capa física garantizan la interoperabilidad, permitiendo que dispositivos de diferentes fabricantes funcionen sin problemas. Ethernet-APL es compatible con la tecnología de tronco y ramas establecida en la industria de procesos y es aplicable a cualquier protocolo Ethernet industrial, como Ethernet/IP, HART-IP y PROFINET, permitiendo la modernización sencilla y rentable de las plantas.

Ethernet en el Contexto del Modelo OSI y TCP/IP

Para comprender plenamente la función de Ethernet, es útil situarla dentro de los modelos de referencia de redes. El modelo OSI (Open Systems Interconnection) divide las funciones de red en siete capas. Ethernet opera principalmente en las dos capas inferiores:

  • Capa Física (Capa 1): Define las características eléctricas, mecánicas, de procedimiento y funcionales para activar, mantener y desmantelar el enlace físico entre sistemas finales. Ethernet define aquí las especificaciones de cableado, conectores y señales eléctricas.
  • Capa de Enlace de Datos (Capa 2): Proporciona la transferencia de datos confiable a través del enlace físico. Ethernet define aquí el formato de la trama de datos, el direccionamiento MAC y los métodos de acceso al medio (como CSMA/CD en versiones más antiguas).

El modelo TCP/IP, una alternativa más práctica y ampliamente adoptada, agrupa estas funciones en cuatro capas. En este modelo, las funciones de la capa física y de enlace de datos de OSI se combinan típicamente en una única "Capa de Acceso a la Red" o "Capa de Interfaz de Red".

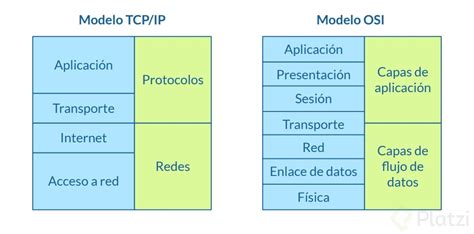

Comparación visual de los modelos OSI y TCP/IP

La capa de red (Capa 3 del modelo OSI) es responsable del enrutamiento de paquetes a través de diferentes redes. Si Bob y Alice están en la misma LAN, la comunicación puede ser directa a través de la capa de enlace de datos. Sin embargo, cuando los datos cruzan diferentes redes, como en Internet, la capa de red entra en juego. Internet se concibe como una "red de redes", donde los paquetes de datos se fragmentan, se les añade un encabezado con información de origen y destino, y se enrutan a través de la infraestructura de red.

La infraestructura de la capa de red, al estar expuesta a Internet, es vulnerable a ataques externos, como los ataques de denegación de servicio distribuidos (DDoS). Soluciones como Cloudflare Magic Transit protegen esta infraestructura utilizando tecnologías probadas para mantener la disponibilidad de servicios a gran escala.

En resumen, Ethernet, en sus diversas formas y velocidades, constituye la tecnología fundamental que permite la interconexión de dispositivos en redes locales. Su continua evolución asegura que siga siendo una pieza clave en la arquitectura de las comunicaciones digitales, adaptándose a las crecientes demandas de velocidad, fiabilidad y eficiencia.
