Modbus, un protocolo de comunicaciones desarrollado originalmente por Modicon en 1979, se ha consolidado como una piedra angular en el ámbito de la automatización industrial. Su diseño, centrado en la arquitectura maestro/esclavo (RTU) o cliente/servidor (TCP/IP), ha permitido la interconexión y el control de una vasta gama de dispositivos electrónicos. Desde sistemas de monitorización ambiental hasta la gestión integral de plantas de producción, Modbus facilita la transmisión de datos esencial para la supervisión y el control, integrándose de manera fluida en sistemas de supervisión, adquisición de datos (SCADA) y redes de control industrial.
Orígenes y Evolución de Modbus
La génesis de Modbus se remonta a finales de la década de 1970, cuando Modicon (ahora parte de Schneider Electric) lo concibió para optimizar la comunicación entre sus controladores lógicos programables (PLCs). En aquel entonces, la necesidad de estandarizar la forma en que estos dispositivos podían intercambiar información era primordial para la expansión y eficiencia de los sistemas de automatización. El protocolo nació con una estructura robusta y flexible, sentando las bases para su longevidad y adaptación a las cambiantes tecnologías de comunicación.
Originalmente diseñado para la comunicación serie, Modbus ha evolucionado para abarcar una variedad de medios de transmisión, demostrando una notable capacidad de adaptación. Esta evolución ha sido clave para mantener su relevancia en un panorama tecnológico en constante cambio.
Arquitectura y Funcionamiento del Protocolo
La arquitectura fundamental de Modbus se basa en un modelo maestro/esclavo o cliente/servidor. En este esquema, un dispositivo maestro (o cliente) inicia la comunicación enviando una solicitud a un dispositivo esclavo (o servidor). Cada dispositivo dentro de una red Modbus está identificado por una dirección única, lo que garantiza que las órdenes lleguen al destinatario correcto.
El maestro es típicamente el dispositivo que inicia la transmisión de comandos. Cada comando Modbus incluye la dirección del dispositivo destinatario, asegurando la especificidad de la instrucción. Aunque todos los dispositivos en la red reciben la trama de datos, solo el dispositivo con la dirección especificada la procesa y ejecuta, a menos que se utilice un modo especial de comunicación llamado "Broadcast", que permite enviar comandos a todos los dispositivos simultáneamente.
Para asegurar la integridad de los datos transmitidos, cada mensaje Modbus incorpora información redundante. Esta redundancia actúa como un mecanismo de verificación, permitiendo que los dispositivos detecten y, en algunos casos, corrijan errores que puedan ocurrir durante la transmisión. Este enfoque en la fiabilidad ha sido un factor crucial en la adopción generalizada de Modbus en entornos industriales críticos.
El Modelo de Datos Modbus
El modelo de datos de Modbus se caracteriza por su simplicidad y su enfoque en los tipos de datos fundamentales para el control industrial. Distingue principalmente entre cuatro tipos de datos:
- Entradas Digitales (Discrete Inputs): Representan estados binarios de "on/off" o "verdadero/falso", generalmente leídos de sensores o interruptores.
- Salidas Digitales (Coils): Son puntos de control binarios que pueden ser leídos o escritos por el maestro, utilizados para activar o desactivar actuadores o relés.
- Registros de Entrada (Input Registers): Permiten la lectura de datos analógicos o valores numéricos en formato de 16 bits, típicamente provenientes de sensores de medición.
- Registros de Retención (Holding Registers): Son registros de 16 bits que pueden ser leídos y escritos por el maestro, utilizados para configuraciones, parámetros o datos de control.
Esta estructura de datos, aunque limitada en comparación con protocolos más modernos, es suficiente para la gran mayoría de las aplicaciones de automatización industrial y contribuye a la eficiencia y simplicidad del protocolo.
Variantes del Protocolo Modbus
A lo largo de su historia, Modbus ha dado lugar a diversas variantes, cada una optimizada para diferentes medios de comunicación y requisitos de rendimiento. Estas variantes comparten el mismo modelo de datos y estructura de comandos, pero difieren en su capa física y método de transmisión.
Modbus RTU (Remote Terminal Unit)
Modbus RTU es la implementación más extendida y comúnmente utilizada. Opera sobre comunicación serie, como RS-232 o RS-485, y emplea una representación binaria compacta de los datos. Esta compactación resulta en una transmisión de datos eficiente y rápida en comparación con otras variantes serie.
Un aspecto clave de Modbus RTU es su mecanismo de verificación de errores: la suma de comprobación de redundancia cíclica (CRC). El formato RTU anexa un valor CRC a cada mensaje, asegurando la integridad de los datos recibidos. Para garantizar la correcta interpretación del CRC, los mensajes Modbus RTU deben transmitirse de manera continua, sin pausas significativas entre caracteres.
Modbus ASCII
Similar a Modbus RTU en su uso de comunicación serie, Modbus ASCII se diferencia por emplear caracteres ASCII para representar los datos y comandos. Aunque menos eficiente en términos de ancho de banda que RTU, su principal ventaja radica en la legibilidad humana de los mensajes. Esto simplifica enormemente las tareas de depuración y análisis, especialmente para ingenieros y técnicos que trabajan directamente con el protocolo.
En lugar de CRC, Modbus ASCII utiliza una suma de control de redundancia longitudinal (LRC) para la verificación de errores. La representación de los datos en formato ASCII implica que cada byte de datos se codifica como dos caracteres hexadecimales legibles.
Modbus Plus (Modbus+, MB+ o MBP)
Modbus Plus es una versión propietaria y extendida del protocolo, desarrollada por Schneider Electric. A diferencia de las variantes RTU y ASCII, Modbus Plus soporta comunicaciones peer-to-peer entre múltiples maestros, lo que permite una mayor flexibilidad y descentralización en la red.
Para manejar estas capacidades avanzadas, Modbus Plus requiere un coprocesador dedicado en cada nodo para gestionar la comunicación de alta velocidad. Opera típicamente sobre par trenzado a 1 Mbit/s, utilizando especificaciones muy similares al estándar EIA/RS-485, aunque no es directamente compatible con él. Una característica distintiva de Modbus Plus es la inclusión de transformadores de aislamiento en cada nodo, lo que mejora la inmunidad al ruido y la protección contra sobretensiones en entornos industriales hostiles.
Modbus TCP/IP
Modbus TCP/IP es una variante que adapta el protocolo Modbus para operar sobre redes Ethernet utilizando el estándar TCP/IP. Esto permite aprovechar la infraestructura de red existente y la alta velocidad de Ethernet, facilitando la integración de dispositivos Modbus en redes corporativas o de área local (LAN).
En Modbus TCP/IP, los mensajes Modbus se encapsulan dentro de paquetes TCP/IP. El identificador de unidad (Unit Identifier) se utiliza en este contexto para direccionar dispositivos Modbus subyacentes a través de pasarelas Modbus/TCP a Modbus RTU. Este identificador actúa esencialmente como la dirección del esclavo Modbus RTU detrás de la pasarela. La comunicación se realiza a través de puertos TCP estándar, siendo el puerto 502 el más comúnmente asociado con Modbus TCP.
Extensiones Específicas: Pemex Modbus y Enron Modbus
Además de las variantes principales, existen extensiones del estándar Modbus diseñadas para satisfacer necesidades específicas:
- Pemex Modbus: Desarrollada con soporte para datos históricos y de flujo, esta extensión es particularmente útil en industrias como la petrolera y gasífera.
- Enron Modbus: Creada por Enron Corporation, esta variante añade soporte para variables enteras de 32 bits, datos de punto flotante y datos históricos y de flujo. Estas extensiones demuestran la adaptabilidad del protocolo Modbus a requisitos de datos más complejos.
Es importante destacar que, a pesar de estas variaciones, el modelo de datos y las llamadas de función subyacentes permanecen consistentes entre las primeras cuatro variantes (RTU, ASCII, Plus y TCP/IP), siendo la encapsulación y el medio físico lo que principalmente las distingue.
Conexión y Configuración de Dispositivos Modbus
La conexión de dispositivos a una red Modbus es un proceso que, si bien puede variar ligeramente según la variante específica del protocolo, generalmente sigue principios bien establecidos. La facilidad de integración es una de las ventajas más significativas de Modbus.
Conexión Serie (RS-232/RS-485)
En redes serie como RS-232 o RS-485, los mensajes Modbus se transmiten directamente sobre el medio físico. La configuración implica conectar los dispositivos mediante cables serie, asegurándose de que la polaridad y el pinout sean correctos. Para RS-485, que permite comunicación multidrop y distancias mayores, se requiere una topología de bus con resistencias de terminación en ambos extremos.
Al conectar PLCs Modicon a una PC utilizando comunicación serie Modbus RTU, se emplean puertos RS-232 o RS-485. Los PLCs Modicon (Schneider Electric) a menudo incorporan comunicación nativa Modbus RTU a través de estos puertos, permitiendo la conexión directa a los puertos COM de la PC para programación, monitoreo y diagnóstico.
Los requisitos típicos para esta conexión incluyen:
- Un PLC Modicon con un puerto Modbus operativo.
- Una PC con un puerto serie RS-232 disponible (o un adaptador USB-a-Serie).
- Un cable de programación Modbus específico o un cable null-módem equivalente.
- Software de programación compatible, como MODSOFT (versiones anteriores) o Unity Pro/EcoStruxure Control Expert (versiones actuales).
La configuración del cableado para un conector DB-9 en un PLC Modicon para comunicación RS-232 sigue un patrón null-módem, con pines específicos para transmisión (Tx), recepción (Rx), y handshake (RTS/CTS). La longitud del cable está limitada, típicamente a 15 metros para RS-232, aunque puede extenderse considerablemente con transceptores RS-485.
Configuración del Puerto COM y Software
Una vez establecida la conexión física, es crucial configurar correctamente los parámetros del puerto COM en la PC. Esto incluye la velocidad en baudios (un valor común para Modicon es 19200 bps), el número de bits de datos (generalmente 8), la paridad (a menudo par) y los bits de stop (generalmente 1). El control de flujo, como RTS/CTS por hardware, también es importante para la comunicación serie fiable.
Dentro del software de programación (por ejemplo, MODSOFT), se debe configurar la ruta de comunicación como "SERIE" y hacer coincidir los parámetros del puerto con los del PLC. Además, se debe ingresar la dirección del nodo del PLC en la red Modbus, que suele ser un valor entre 1 y 255. La dirección del nodo se establece comúnmente mediante interruptores DIP en el propio PLC o a través de configuración de software, siendo la dirección 1 un valor predeterminado frecuente.
Conexión Ethernet (Modbus TCP/IP)

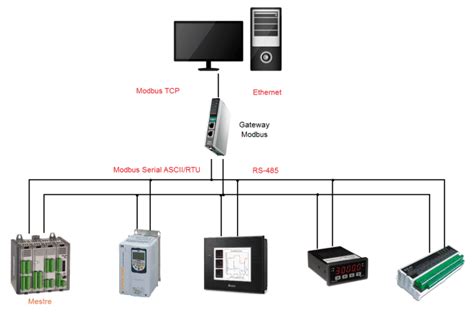

En el caso de Modbus TCP/IP, la conexión se realiza a través de redes Ethernet estándar. Los dispositivos Modbus TCP/IP se conectan a un switch o hub Ethernet, y la comunicación se gestiona mediante direcciones IP. Los dispositivos con puertos Ethernet integrados, como el Rack iPC de Schneider Electric, pueden conectarse directamente a arquitecturas Ethernet completas, permitiendo una comunicación transparente en la red TCP/IP.
La configuración para Modbus TCP/IP implica asignar direcciones IP válidas a los dispositivos dentro de la red y asegurarse de que puedan comunicarse entre sí. El puerto TCP estándar para Modbus TCP es el 502. La facilidad de integración en redes LAN existentes hace de Modbus TCP/IP una opción atractiva para muchas aplicaciones modernas.
Modbus Plus (MB+)
Para redes que requieren mayor velocidad, como las que utilizan Modbus Plus, la configuración es más especializada. Requiere la instalación de una tarjeta de interfaz específica (como la SA-85 de Schneider Electric) en la PC, controladores de Modbus Plus y el uso de resistencias de terminación en los extremos de la red. Cada dispositivo en una red Modbus Plus debe tener una dirección de nodo única dentro de un rango específico (por ejemplo, 1-64).
Introducción a MODBUS | CURSO COMUNICACIÓN MODBUS RTU PARTE 1 | ICMA HOW TO MAKE IT
Beneficios y Aplicaciones de Modbus
La longevidad y la adopción generalizada de Modbus en la industria no son accidentales. El protocolo ofrece una serie de beneficios clave que lo mantienen como una solución relevante y confiable.
Fiabilidad y Robustez
Modbus es un protocolo altamente confiable que ha demostrado su eficacia en entornos industriales exigentes durante más de cuatro décadas. Los mecanismos de verificación de errores inherentes a sus variantes, como CRC y LRC, aseguran la integridad de los datos, minimizando el riesgo de errores de control o lectura. Esta robustez es fundamental en aplicaciones donde la precisión y la continuidad operativa son críticas.
Simplicidad e Interoperabilidad
La estructura relativamente simple del protocolo Modbus, tanto en su modelo de datos como en sus comandos, facilita su implementación y comprensión. Esta simplicidad contribuye a una alta interoperabilidad entre dispositivos de diferentes fabricantes, siempre que implementen el protocolo de manera estándar. La existencia de una gran cantidad de módems y dispositivos que soportan Modbus amplía aún más sus posibilidades de integración.
Versatilidad y Adaptabilidad
La existencia de múltiples variantes (RTU, ASCII, TCP/IP, Plus) permite adaptar Modbus a una amplia gama de requisitos de comunicación, desde redes serie de baja velocidad hasta redes Ethernet de alta velocidad. Esta versatilidad asegura que Modbus pueda ser implementado en aplicaciones que van desde pequeños sistemas de control hasta complejas redes de automatización industrial. La posibilidad de utilizar diferentes medios de conexión, incluyendo cable, wireless, SMS o GPRS, subraya su adaptabilidad.
Costo-Efectividad
Al ser un protocolo abierto y ampliamente soportado, Modbus a menudo resulta en una solución más económica en comparación con protocolos propietarios más complejos. La disponibilidad de hardware y software compatible a precios competitivos, junto con la facilidad de integración, contribuye a reducir los costos generales del sistema de automatización.
Aplicaciones Industriales
Modbus se utiliza en una miríada de aplicaciones industriales, incluyendo:

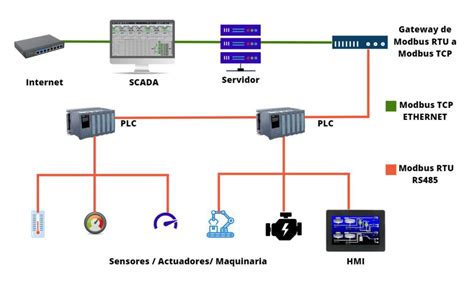

- Sistemas SCADA: Permite la comunicación entre el centro de control y las unidades remotas (RTU) para la recopilación de datos y el control de procesos.
- Control de Procesos: Facilita la interconexión de PLCs, sensores y actuadores para la automatización de líneas de producción, plantas químicas, sistemas de tratamiento de agua, etc.
- Monitoreo de Energía: Utilizado para recopilar datos de medidores de energía, variadores de frecuencia y otros equipos relacionados con la gestión energética.
- Edificios Inteligentes: Implementado para el control de sistemas de climatización (HVAC), iluminación y seguridad.
- Automatización de Edificios: Integración de sistemas de control de acceso, CCTV y sistemas de alarma.
Limitaciones y Consideraciones Futuras
A pesar de sus fortalezas, Modbus presenta ciertas limitaciones, especialmente en comparación con protocolos de comunicación más modernos diseñados para la era de la Industria 4.0 y el Internet de las Cosas (IoT).
Naturaleza de Sondeo (Polling)
Dado que Modbus opera principalmente bajo un modelo maestro/esclavo, no es intrínsecamente un protocolo basado en eventos. Esto significa que el nodo maestro debe encuestar (hacer sondeos) a cada dispositivo esclavo de forma rutinaria para detectar cambios en los datos. Este método de sondeo continuo puede consumir ancho de banda y recursos de procesamiento, especialmente en redes grandes o con muchos dispositivos. Si bien existen implementaciones como "open-mbus" sobre Ethernet TCP/IP que permiten la comunicación por excepción, el modelo de sondeo sigue siendo prevalente en muchas aplicaciones Modbus tradicionales.
Seguridad
La seguridad no fue una consideración primordial en el diseño original de Modbus. Las primeras variantes, en particular, carecen de mecanismos de autenticación o encriptación integrados. En redes industriales modernas, donde la ciberseguridad es una preocupación creciente, esto puede representar un riesgo. Para mitigar estas vulnerabilidades, a menudo se recurre a medidas de seguridad a nivel de red, como firewalls y VPNs, o se utilizan protocolos más seguros cuando la aplicación lo requiere.
Limitaciones de Datos
Como se mencionó, Modbus fue diseñado para la comunicación con PLCs de la época, lo que limita el número y la complejidad de los tipos de datos que puede manejar. Si bien las extensiones como Enron Modbus abordan algunas de estas limitaciones, para aplicaciones que requieren estructuras de datos muy complejas o tipos de datos avanzados, pueden ser necesarios protocolos más modernos.
A pesar de estas limitaciones, la vasta base instalada, la simplicidad y el bajo costo de Modbus aseguran que seguirá siendo un protocolo relevante en la automatización industrial durante muchos años. La industria continúa adaptando y utilizando Modbus, a menudo integrándolo con tecnologías más nuevas a través de pasarelas y soluciones de conectividad avanzadas. La evolución hacia Modbus TCP/IP, en particular, ha permitido su integración más fluida en las redes de TI y la infraestructura de comunicación moderna.
