La integridad de una conexión de fibra óptica, ya sea para telecomunicaciones, redes de datos o aplicaciones especializadas, depende intrínsecamente de la calidad del corte realizado en la fibra. Antes de que dos hebras de vidrio puedan ser fusionadas de manera efectiva, es imperativo que presenten una superficie de corte lisa, perpendicular y libre de imperfecciones. En este contexto, la cortadora de fibra óptica automática emerge como una herramienta indispensable, garantizando la precisión milimétrica requerida para asegurar la mínima pérdida de señal y la máxima fiabilidad en la transmisión de datos.
La Imperativa Necesidad de un Corte Perfecto
El proceso de fusión de fibras ópticas, ya sea mediante fusión por arco eléctrico o adhesivos mecánicos, es extremadamente sensible a la calidad de las superficies de los extremos de las fibras. Una superficie irregular, angulada o que presente microfisuras puede dar lugar a:
- Pérdida de Señal (Atenuación): Cualquier imperfección en el corte actúa como un obstáculo para la luz que viaja por la fibra, dispersándola y reduciendo la potencia de la señal que llega al otro extremo.
- Reflexión de la Luz (Return Loss): Las discontinuidades en la superficie de corte pueden hacer que parte de la luz se refleje de vuelta hacia la fuente, lo que puede interferir con el funcionamiento de los equipos de transmisión y degradar la calidad de la señal.
- Fallos en la Fusión: Una superficie mal cortada puede impedir que las fibras se alineen correctamente durante el proceso de fusión, resultando en una unión débil o defectuosa que eventualmente fallará.
- Mayor Tiempo y Costo de Reparación: Las uniones de baja calidad a menudo requieren ser rehechas, lo que incrementa el tiempo de inactividad de la red y los costos asociados a la mano de obra y los materiales.
Por lo tanto, el paso previo a la fusión de dos fibras ópticas es, sin lugar a dudas, la realización de un corte perfecto. Este corte debe ser lo más perpendicular posible al eje longitudinal de la fibra y estar libre de escamas, astillas o roturas.
Características Clave de una Cortadora Profesional Automática

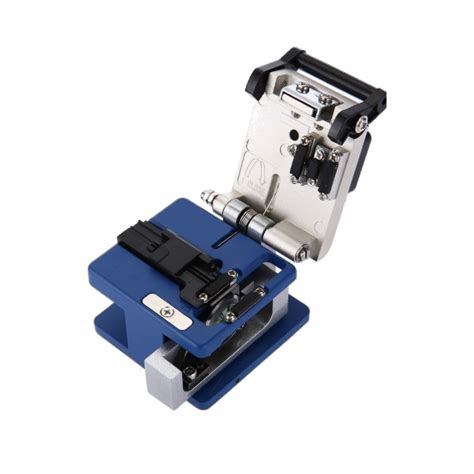

Las cortadoras de fibra óptica automáticas de alta gama están diseñadas para automatizar y optimizar este proceso crítico. Un modelo profesional, como el que se describe, incorpora características avanzadas para asegurar la máxima precisión y facilidad de uso.

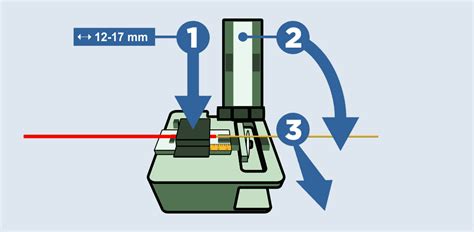

Proceso de Corte Simplificado en Dos Pasos
La operación de estas cortadoras se centra en la simplicidad y la eficiencia, reduciendo la probabilidad de error humano. Generalmente, el proceso se divide en dos pasos fundamentales:
- Colocación de la Fibra: La fibra óptica, previamente pelada en el extremo deseado, se introduce cuidadosamente en la ranura de sujeción de la cortadora. El diseño de estas ranuras está pensado para guiar la fibra y asegurar que se posicione correctamente.
- Corte Automático: Una vez que la fibra está en su lugar y la longitud deseada de corte está definida (determinada por la posición de la fibra en la ranura y las marcas de referencia), la cuchilla se activa, realizando un corte rápido y limpio. Este mecanismo automático asegura que la velocidad y la fuerza de corte sean consistentes, independientemente del operario.
Ajuste Preciso de la Cuchilla
La versatilidad de una cortadora profesional se manifiesta en su capacidad para ajustar la cuchilla. Las especificaciones indican que permite el ajuste de la cuchilla en rotación y altura. Este ajuste es crucial por varias razones:
- Compensación del Desgaste: Las cuchillas, aunque hechas de materiales muy duros, se desgastan con el uso. La capacidad de ajustar la altura permite que la cuchilla exponga una sección nueva y afilada, extendiendo su vida útil.
- Optimización del Ángulo de Corte: La rotación de la cuchilla puede ser ajustada para garantizar que el filo esté siempre en la posición óptima para realizar un corte perpendicular, incluso si la cuchilla muestra un ligero desgaste o si se utilizan diferentes tipos de fibra.
- Adaptación a Diferentes Tipos de Fibra: Aunque el modelo funciona con fibras simples, la capacidad de ajuste fino permite optimizar el corte para diferentes recubrimientos y diámetros de fibra.
Especificaciones Técnicas para un Rendimiento Óptimo
Las especificaciones detalladas de esta cortadora profesional subrayan su enfoque en la precisión y la compatibilidad con los estándares de la industria:
- Alta Precisión: La cortadora está diseñada para ofrecer un corte de alta precisión, lo cual es fundamental para minimizar las pérdidas de inserción en las uniones.
- Funcionalidad con Fibras Simples: Este modelo está optimizado para trabajar con fibras ópticas individuales (simplex), lo que lo hace ideal para la mayoría de las aplicaciones de instalación y mantenimiento de redes.
- Diámetro del Recubrimiento Soportado: La capacidad de trabajar con diámetros de recubrimiento de 0.25 mm y 0.9 mm cubre los tipos de recubrimiento más comunes utilizados en cables de fibra óptica de una sola hebra. El recubrimiento de 0.25 mm suele ser el "buffer" primario de la fibra desnuda, mientras que el de 0.9 mm se encuentra en cables de distribución o "patch cords".
- Diámetro de la Fibra Óptica: El diámetro estándar de la fibra óptica (el núcleo de vidrio) es de 125 µm (micrómetros). La cortadora está calibrada para trabajar con este diámetro con precisión.
- Longitud de la Fibra Pelada: La longitud de la fibra que debe ser pelada antes del corte es un parámetro crítico para asegurar una buena fusión. Las longitudes recomendadas varían ligeramente según el diámetro del recubrimiento:
- 9-16 mm para fibras con recubrimiento de 0.25 mm.
- 10-16 mm para fibras con recubrimiento de 0.9 mm.Esta especificación asegura que haya suficiente fibra expuesta para ser sujetada correctamente en el fusionador y, al mismo tiempo, que la longitud pelada no sea excesiva, lo que podría comprometer la integridad estructural de la fibra o dificultar su manipulación.
- Tamaño Compacto: Con unas dimensiones de 63x75x63 mm, la cortadora es significativamente compacta. Este tamaño la hace portátil y fácil de manejar en espacios reducidos o en instalaciones de campo, donde el acceso puede ser limitado.
Procedimiento operativo de la cortadora de fibra óptica de la serie FC-8R de Sumitomo
Consideraciones Adicionales para un Corte Óptimo
Más allá de las características intrínsecas de la cortadora, existen otros factores que contribuyen a lograr un corte perfecto:
- Preparación de la Fibra: La fibra óptica debe ser pelada cuidadosamente utilizando peladoras específicas para fibra óptica. Es crucial evitar rayar o dañar el revestimiento secundario o la fibra de vidrio durante este proceso. La limpieza de la fibra pelada con alcohol isopropílico y un paño sin pelusa antes del corte es también un paso esencial para eliminar cualquier residuo que pueda afectar la calidad del corte o la fusión.
- Condiciones Ambientales: Si bien las cortadoras automáticas están diseñadas para ser robustas, las condiciones ambientales extremas (polvo excesivo, humedad, vibraciones) pueden afectar el rendimiento. Es recomendable trabajar en un entorno limpio y estable.
- Mantenimiento de la Cuchilla: La cuchilla es el componente más crítico de la cortadora. Un mantenimiento regular, que incluye la limpieza y, cuando sea necesario, el ajuste o reemplazo de la cuchilla, es fundamental para mantener la precisión a lo largo del tiempo. La mayoría de las cuchillas de alta calidad pueden realizar miles de cortes antes de necesitar ser reemplazadas o reajustadas.
- Calibración: Para aplicaciones críticas, la calibración periódica de la cortadora puede ser necesaria para asegurar que los ángulos de corte y las longitudes peladas se mantengan dentro de las tolerancias especificadas.
En resumen, la cortadora de fibra óptica automática representa la confluencia de ingeniería de precisión y diseño ergonómico. Su capacidad para realizar cortes perfectos de manera repetida y eficiente es un pilar fundamental en la construcción y el mantenimiento de infraestructuras de comunicación modernas, asegurando que la luz viaje a través del vidrio sin obstáculos, manteniendo la velocidad y la integridad de la información que transporta. La inversión en una herramienta de esta naturaleza no es un gasto, sino una garantía de calidad y fiabilidad en el mundo de las telecomunicaciones y la transmisión de datos de alta velocidad.
