Los sistemas trifásicos de corriente alterna representan uno de los desarrollos más significativos en la historia de la ingeniería eléctrica. La implementación práctica de estos sistemas demostró rápidamente ventajas económicas y técnicas tan importantes sobre los sistemas monofásicos y bifásicos existentes que, para finales del siglo XIX, ya se habían establecido como el estándar para la generación, transmisión y distribución de energía eléctrica a nivel industrial.
La comprensión de cómo calcular la potencia y la corriente en un motor trifásico es fundamental para asegurar un funcionamiento seguro, eficiente y económico de cualquier instalación eléctrica. Una mala elección en la configuración de un motor o un cálculo erróneo de su consumo pueden acarrear consecuencias tan diversas como un rendimiento deficiente, un consumo energético excesivo o, en el peor de los casos, el sobrecalentamiento y la quema del motor.
¿Qué es la Corriente Trifásica?
Un sistema trifásico es aquel constituido por 3 corrientes alternas monofásicas de igual frecuencia y amplitud (valor eficaz), que presentan una diferencia de fase entre ellas de 120º (o 2π/3 radianes) eléctricos. Si imaginamos un generador con 3 bobinas independientes dispuestas físicamente a 120º una de la otra, al girar el rotor magnético, se inducen 3 tensiones que alcanzan sus valores máximos en momentos sucesivos y ordenados.
Matemáticamente, si tomamos la tensión de una de las bobinas como referencia, por ejemplo la de la fase 1, las tensiones instantáneas se definen como:
- Fase 1 ⇒ v1(t) = Vmáx · sen (ω · t)
- Fase 2 ⇒ v2(t) = Vmáx · sen (ω · t - 120º)
- Fase 3 ⇒ v3(t) = Vmáx · sen (ω · t - 240º)

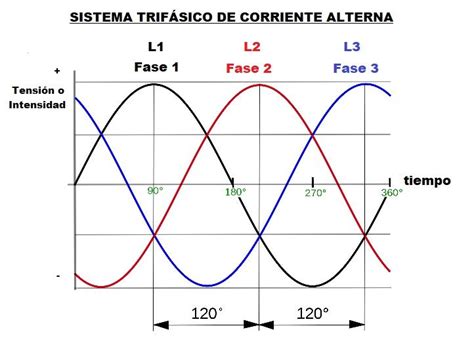

Esta simetría es lo que denominamos un sistema equilibrado. Tal y como se muestra en la siguiente figura, el sistema trifásico genera 3 ondas de CA idénticas en magnitud y frecuencia, pero que alcanzan sus valores pico en momentos diferentes y secuenciales.
Necesidad de Interconectar las 3 Bobinas
Si tratáramos cada una de estas 3 fases (3 bobinas) como circuitos independientes, necesitaríamos 2 cables para cada una (ida y retorno), sumando un total de 6 conductores. Esto sería económica y técnicamente inviable para el transporte de energía a largas distancias. La solución es la interconexión de las bobinas entre sí. Al unir los terminales de una forma específica, podemos reducir el número de conductores necesarios de 6 a solo 3 o 4 cables (las 3 fases L1, L2, L3 y opcionalmente el Neutro N).
Existen 2 formas topológicas fundamentales de realizar esta interconexión: en estrella o en triángulo. La elección de una u otra cambiará radicalmente el comportamiento de la tensión y la corriente en el circuito.
Topologías de Conexión: Estrella (Y) y Triángulo (Δ)
Estas configuraciones definen cómo se unen los principios y finales de las bobinas (o de las cargas):
Configuración en Estrella (símbolo Y)
En esta conexión, unimos los terminales finales de las tres bobinas (o cargas) en un punto común denominado centro de estrella o punto neutro.
- Característica visual: se asemeja a la letra "Y".
- Conexión: los extremos libres se conectan a las líneas de alimentación (L1, L2, L3).
- El Neutro: desde el punto común central se puede (o no) sacar un cuarto conductor: el Neutro. Esto es vital porque permite tener 2 niveles de tensión disponibles (ej. 400 V entre fases y 230 V entre fase y neutro).
Configuración en Triángulo (símbolo Δ)
Aquí no existe un punto común. El final de la primera bobina se conecta al principio de la segunda, el final de la segunda al principio de la tercera, y el final de la tercera cierra el circuito conectándose al principio de la primera.
- Característica visual: forman un bucle cerrado, similar a la letra griega Delta (Δ).
- Conexión: las líneas de alimentación se conectan en los vértices de unión entre bobinas.
- Sin Neutro: en esta configuración no existe neutro. Solo tenemos acceso a un nivel de tensión (la tensión de línea), y la corriente debe circular obligatoriamente a través de las fases.
Configuración de las Bobinas del Generador Trifásico
En cualquier circuito eléctrico, es fundamental distinguir entre la fuente (quien suministra la energía) y la carga (quien la consume). Aunque las conexiones estrella y triángulo se aplican a ambos lados, su comportamiento y utilidad son diferentes dependiendo de dónde estemos mirando. En este apartado nos centraremos en el origen de la energía: el generador (o, en la práctica habitual de distribución, el secundario del transformador que alimenta la red). La forma en que conectemos las bobinas internas del generador determinará qué tensiones tendremos disponibles para su uso.
Generador Trifásico con Conexión en Estrella (Y)
Es la configuración más utilizada en la generación y distribución de baja tensión a nivel mundial. En un generador conectado en estrella, los 3 finales de las bobinas X, Y, Z (o también U2, V2, W2) se unen física y eléctricamente en un punto común. Los 3 principios de las bobinas U, V, W (o también U1, V1, W1) quedan libres y se conectan a los conductores de salida, que son las Fases o Líneas (L1, L2, L3).
- Presencia de Neutro: el punto común donde se unen las 3 bobinas se denomina centro de estrella o punto neutro. La característica de esta conexión es que nos permite sacar un cuarto conductor desde este punto: el Neutro (N). La presencia del neutro dota al sistema de una versatilidad única, ofreciendo 2 niveles de tensión simultáneos:
- Tensión de línea o compuesta (VL): medida entre 2 fases cualquiera (ej. L1 y L2). En Europa, estándar de 400 V.
- Tensión de fase o simple (VF): medida entre una fase y el neutro (ej. L1 y N). En Europa, estándar de 230 V.
La conexión en estrella permite alimentar cargas trifásicas de potencia (como motores a 400 V) y, al mismo tiempo, cargas monofásicas domésticas (alumbrado y tomas de corriente a 230 V) conectándolas entre una fase y el neutro. Además, conectar el punto neutro a tierra en el origen garantiza la estabilidad de los potenciales respecto al suelo, fundamental para la seguridad eléctrica.
Generador Trifásico con Conexión en Triángulo (Δ)
Esta configuración es menos común para alimentar redes de distribución final de baja tensión, pero es muy habitual en redes de media tensión o en transformadores de aislamiento. En un generador conectado en triángulo, las bobinas se conectan en serie formando un bucle cerrado o malla, de forma que, el final de la bobina 1 se conecta al principio de la bobina 2, el final de la bobina 2 se conecta al principio de la bobina 3 y el final de la bobina 3 cierra el circuito conectándose al principio de la bobina 1. De los 3 vértices de unión salen los conductores de línea (L1, L2, L3).
- Ausencia de Neutro: la diferencia más evidente es que no existe un punto común. Por tanto, en un sistema en triángulo puro (3 hilos), no podemos disponer de conductor neutro. Esto implica que solo existe un nivel de tensión disponible: la tensión de línea (VL). La tensión que genera cada bobina es idéntica a la tensión que se entrega a la red (VF = VL).
La conexión en triángulo conlleva riesgos técnicos específicos:
- Corrientes internas: si las fuerzas electromotrices (f.e.m.) generadas en las 3 bobinas no son perfectamente senoidales o no están perfectamente equilibradas en amplitud y fase, la suma vectorial de las tensiones dentro del bucle cerrado no será cero.
- Consecuencia: esto provoca que aparezca una corriente que circula permanentemente dentro del triángulo (corriente de circulación), incluso sin tener ninguna carga conectada. Esta corriente inútil genera calor, pérdidas de energía y puede sobrecalentar los devanados.
- Armónicos: especialmente problemáticos son los terceros armónicos, que tienden a circular dentro de la conexión en triángulo, quedando "atrapados" (lo cual a veces se usa como ventaja en transformadores para no enviarlos a la red, pero calienta la máquina).
Valores Compuestos (de Línea) y Simples (de Fase)
Para dimensionar cables, elegir protecciones o calcular potencias, debemos dominar la relación entre lo que medimos en la red (Línea) y lo que ocurre dentro de la máquina (Fase). Es fundamental distinguir entre los valores "externos" (de línea) y los "internos" del circuito (de fase).
- Tensión de Línea (VL): es la tensión compuesta. Se mide entre 2 fases diferentes (L1-L2, L2-L3, etc.). Es el voltaje que nos da la compañía eléctrica o la red de distribución. Ejemplo estándar: 400 V en trifásica industrial europea. En un motor se mediría en los conductores externos de alimentación.
- Tensión de Fase (VF): es la tensión simple o tensión sobre la carga. Se define como la tensión que soporta cada una de las bobinas o impedancias individualmente en sus bornes. En un motor se mediría entre los extremos de una de las 3 bobinas internas.
- Corriente de Línea (IL): es la intensidad que circula por cada cable de alimentación del sistema (L1, L2 o L3). En un motor es la que mediríamos con una pinza amperimétrica abrazando uno de los conductores externos de alimentación.
- Corriente de Fase (IF): es la intensidad que circula internamente por cada rama (impedancia o bobina) del receptor. Es la que mediríamos con una pinza amperimétrica abrazando uno de los conductores de una de sus 3 bobinas internas.
Relaciones en la Conexión Estrella (Y)
Si ahora nos centramos en las cargas o receptores, en la conexión estrella, las cargas (impedancias) se conectan entre una fase y un punto común (neutro).

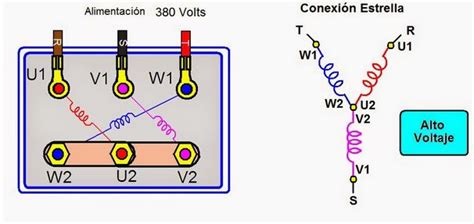

Cómo Conectar un Motor en Estrella (Y)
En el caso de querer alimentar un motor trifásico en estrella, se unen los 3 finales (o los 3 principios) en un punto común (neutro de la estrella). Esto se logra típicamente en su placa de bornas, poniendo chapas horizontales que unen los finales (o principios) de las bobinas. La alimentación (L1, L2, L3) se conecta a los principios (o finales).
Corrientes en Estrella (Y)
Observando el esquema, vemos que el conductor de línea se conecta directamente al principio de la bobina o impedancia. No hay nudos ni derivaciones previas. Por lo tanto, toda la corriente que viene por la línea debe pasar obligatoriamente por la fase.
IF = IL
En consecuencia, en estrella, la corriente de línea y de fase son idénticas.
Voltajes en Estrella (Y)
Aquí la situación cambia. La tensión de línea (VL) se aplica entre 2 terminales (ej. L1 y L2). Sin embargo, entre L1 y L2 tenemos 2 bobinas o impedancias en serie conectadas al punto neutro. Mediante suma vectorial (no aritmética), se demuestra que la tensión de línea es mayor que la de fase. El factor de relación es la raíz cuadrada de 3 (≈1,732), siendo:
VL = √3 · VF
De aquí despejamos la tensión que soporta la carga:
VF = VL / √3
Por ejemplo, si tenemos una red de 400 V (VL), cada bobina del motor en estrella recibirá 400 / 1,73 ≈ 230 V.

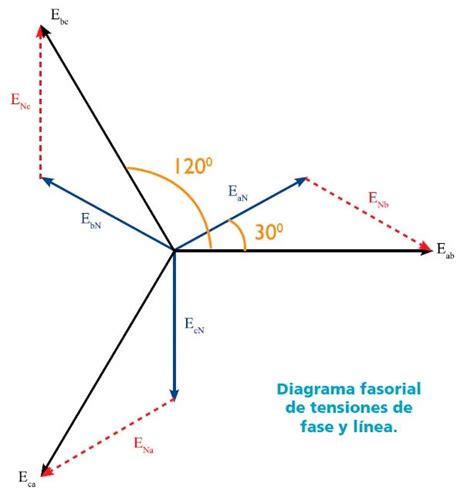

Diagrama Fasorial Estrella
Al dibujar los vectores, vemos que la tensión de línea no está en fase con la tensión de fase. Existe un adelanto de 30° de la tensión de línea respecto a la tensión de fase correspondiente. Por ejemplo, la tensión de línea VL1-L2 tiene un adelanto de 30° respecto de la tensión de fase VL1-N. Aplicando trigonometría al triángulo rectángulo que se obtiene, podemos hallar la relación que existe entre tensión de fase (simple) y tensión de línea (compuesta) en un generador trifásico con conexión en estrella.
Relaciones en la Conexión Triángulo (Δ)
En esta conexión, las cargas (impedancias) se conectan directamente entre 2 fases. Esto invierte la lógica anterior.
Cómo Conectar un Motor en Triángulo (Δ)
En el caso de querer alimentar un motor trifásico en triángulo, se unen el final de una bobina con el principio de la siguiente (o principio de una bobina con final de la siguiente). Esto se logra típicamente en su placa de bornas, poniendo 3 chapas verticales que unen pares o parejas específicas (finales y principios de diferentes bobinas). La alimentación (L1, L2, L3) se conecta a esos pares.
Voltajes en Triángulo (Δ)
Tal y como se observa en el siguiente esquema, al estar cada impedancia conectada directamente a los conductores de línea (ej. entre L1 y L2), la tensión que "ve" la carga es exactamente la misma que hay en la red.
VF = VL
Por tanto, en triángulo, la bobina recibe toda la tensión de la red (400 V).

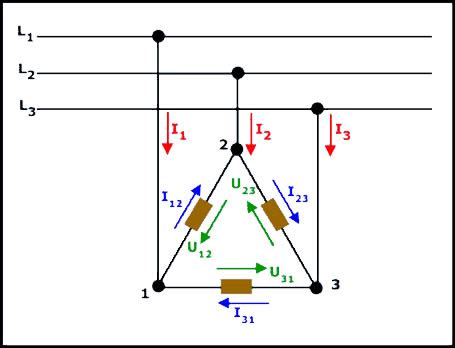

Corrientes en Triángulo (Δ)
Aquí la corriente de línea (IL) llega a un vértice del triángulo (un nodo) y se tiene que dividir hacia 2 ramas diferentes. Aplicando la Ley de Kirchhoff vectorial, la corriente de línea es la suma vectorial de las 2 corrientes de fase que concurren en el nodo. Al igual que pasaba con las tensiones en la estrella, aquí aparece el factor √3 (≈1,732), siendo:
IL = √3 · IF
De aquí deducimos la corriente que soporta cada bobina:
IF = IL / √3
Por ejemplo, si medimos 100 A en el cable de alimentación, por dentro del motor (por cada bobina) solo están circulando 57,7 A.
Cargas Trifásicas Equilibradas
Esta parte conecta la teoría con la realidad de los equipos que instalamos (motores, baterías de condensadores, resistencias de calentamiento, etc.). El objetivo final de cualquier instalación eléctrica es alimentar un receptor o carga. En trifásica, estos receptores pueden ser pasivos (como un horno de resistencias) o inductivos (como un motor asíncrono). Para analizar su comportamiento, partimos de un escenario ideal: la carga equilibrada. Esto ocurre cuando conectamos 3 impedancias idénticas a la red trifásica.
Se comprobará que calcular la potencia en un sistema trifásico equilibrado es idéntica, independientemente de que la carga esté conectada en estrella o en triángulo.
Carga Equilibrada en Estrella (Y)
Decimos que una carga es equilibrada en estrella cuando las 3 impedancias conectadas (Z1, Z2, Z3) son idénticas en magnitud y en ángulo de fase.
Corriente Nula por el Neutro en Estrella
Como hemos dicho, la tensión de línea VL (entre fase y fase) es mayor que la tensión de fase VF (entre bornes de cada impedancia), siendo VL = √3 · VF. Por otro lado, la corriente de línea IL (la que pasa por la línea de alimentación) es igual a la corriente de fase IF (la que pasa por la impedancia), siendo IF = IL. En una conexión estrella, las corrientes de las 3 fases confluyen en el punto central o centro de estrella. Según la primera Ley de Kirchhoff, la corriente que retorna por el neutro (IN) debe ser la suma vectorial de las corrientes que entran:
I→N = I→1 + I→2 + I→3
En un sistema trifásico equilibrado, estas tres corrientes de fase están desfasadas 120º entre sí. Por lo tanto, su suma vectorial es cero.
I→N = 0
Esto significa que, en una carga trifásica equilibrada conectada en estrella, no circula corriente por el conductor neutro. Si existiera desequilibrio entre las fases, sí circularía corriente por el neutro.
Potencia en Sistemas Trifásicos Equilibrados
La potencia en un sistema trifásico equilibrado se puede calcular de varias maneras, pero la fórmula fundamental relaciona la potencia activa (P), la tensión de línea (VL), la corriente de línea (IL) y el factor de potencia (cos φ).
La potencia activa (P) es la potencia real consumida por la carga y se mide en Vatios (W). La fórmula es:
P = √3 · VL · IL · cos φ
Donde:
- P es la potencia activa (en Watts).
- VL es la tensión de línea (en Volts).
- IL es la corriente de línea (en Amperios).
- cos φ es el factor de potencia (adimensional).
Alternativamente, si conocemos la potencia aparente (S), que se mide en Volt-Amperios (VA), la relación es:
S = √3 · VL · IL
La potencia reactiva (Q), que se mide en Volt-Amperios reactivos (VAR), se relaciona con las tensiones y corrientes inductivas o capacitivas:
Q = √3 · VL · IL · sen φ
Cálculo de Corriente a partir de Potencia
A menudo, lo que necesitamos calcular es la corriente (IL) que consumirá un motor dada su potencia y las características de la red. Podemos despejar IL de la fórmula de potencia activa:
IL = P / (√3 · VL · cos φ)
Si se conoce la potencia aparente (S):
IL = S / (√3 · VL)
Ejemplo Práctico:
Supongamos un motor trifásico con una potencia nominal de 15 kW (potencia activa P), que funciona a una tensión de línea de 400 V (VL) y tiene un factor de potencia (cos φ) de 0.85.
La corriente de línea estimada sería:
IL = 15000 W / (√3 · 400 V · 0.85)IL = 15000 W / (1.732 · 400 V · 0.85)IL = 15000 W / 588.88 VAIL ≈ 25.47 A
Este cálculo es crucial para dimensionar adecuadamente los cables de alimentación, los dispositivos de protección (fusibles, interruptores automáticos) y los contactores.
La Importancia del Factor de Potencia y la Eficiencia
El factor de potencia (cos φ) es una medida de cuán efectivamente la energía eléctrica se convierte en trabajo útil. En motores, un bajo factor de potencia indica que una parte significativa de la corriente se utiliza para crear campos magnéticos, en lugar de producir movimiento. Los motores modernos y en buen estado suelen tener factores de potencia superiores a 0.8. La eficiencia (η) indica la relación entre la potencia mecánica de salida y la potencia eléctrica de entrada. Un motor con alta eficiencia desperdicia menos energía en forma de calor.
Al calcular la corriente, especialmente si se parte de la potencia mecánica en el eje del motor, es necesario considerar también la eficiencia:
IL = P_mecánica / (√3 · VL · cos φ · η)
Donde P_mecánica es la potencia útil en el eje del motor.

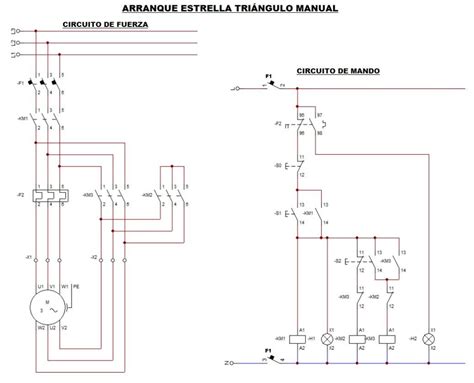

Arranque Estrella-Triángulo: Reducir el Pico de Corriente
Una de las aplicaciones más comunes de las conexiones estrella y triángulo en motores trifásicos es el método de arranque estrella-triángulo. Los motores trifásicos, al arrancar directamente, demandan una corriente muy elevada, típicamente entre 5 y 8 veces su corriente nominal. Este pico de corriente puede causar caídas de tensión en la red y someter a los componentes de protección a esfuerzos excesivos.
El arranque estrella-triángulo es una técnica que permite reducir la corriente de arranque. Inicialmente, el motor se conecta en estrella, lo que aplica una tensión menor a los devanados (VL/√3). Esto resulta en una corriente de arranque significativamente menor (aproximadamente un tercio de la corriente de arranque directo). Una vez que el motor ha alcanzado una velocidad suficiente (generalmente alrededor del 75-80% de la velocidad nominal), se conmuta automáticamente a la conexión triángulo para que opere a plena potencia y con su tensión nominal.
Estrella Delta Explicada
La Elección Correcta: Estrella vs. Triángulo
La elección entre la conexión en estrella y triángulo para alimentar un motor depende fundamentalmente de la tensión de la red disponible y de la tensión nominal del motor.
Motores con Placa de Bornas Dual (Ej. 230V/400V): Estos motores tienen devanados diseñados para soportar una tensión de fase de 230V.
- Si la red de suministro es de 400 V (tensión de línea), el motor debe conectarse en estrella (Y). De esta forma, cada devanado recibe 400V / √3 ≈ 230V, que es su tensión nominal de fase.
- Si la red de suministro es de 230 V (tensión de línea), el motor debe conectarse en triángulo (Δ). En este caso, cada devanado recibe la tensión de línea directamente, 230V, que es su tensión nominal de fase.
Motores con Placa de Bornas Simple (Ej. 400V): Estos motores están diseñados para operar a una tensión de fase de 400V. Por lo tanto, solo pueden conectarse en triángulo (Δ) a una red de 400V de línea. Si se intentara conectar en estrella a una red de 400V, cada devanado recibiría solo 230V, lo que resultaría en una potencia muy reducida.

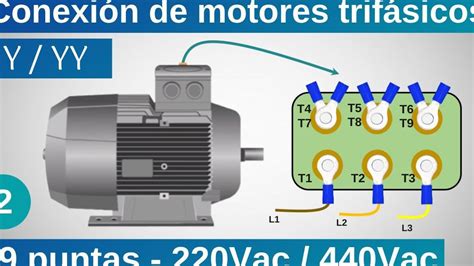

Abrir la caja de bornas de un motor y ver los 6 tornillos y las chapitas metálicas es la clave para entender su configuración. La posición de estas chapas determina si las bobinas de la máquina reciben la tensión adecuada. Una mala elección puede hacer que el motor tenga poca fuerza o, peor aún, que se queme instantáneamente. Elegir correctamente entre Estrella (Y) y Triángulo (Δ) es vital.
Consideraciones Adicionales
- Desequilibrios de Carga: En aplicaciones reales, es raro que las cargas trifásicas estén perfectamente equilibradas. Un desequilibrio en las tensiones o corrientes puede afectar el rendimiento del motor, aumentar las pérdidas y generar calor adicional. Es crucial verificar las corrientes en cada fase con una pinza amperimétrica para detectar posibles problemas.
- Armónicos: Los variadores de frecuencia y otros dispositivos electrónicos pueden introducir armónicos en la corriente, lo que puede aumentar la corriente eficaz y la temperatura del motor.
- Sobredimensionamiento: Un motor sobredimensionado que opera frecuentemente con baja carga es ineficiente y genera costos de energía innecesarios. Un cálculo preciso de la potencia requerida para la aplicación es esencial.
- Corriente de Arranque: Como se mencionó, la corriente de arranque es significativamente mayor que la nominal. Al seleccionar protecciones, se debe tener en cuenta este pico para evitar disparos intempestivos, pero garantizando la protección ante sobrecargas prolongadas.
Comprender la relación matemática (√3), cómo colocar las chapas en la placa de bornas y cuándo usar el famoso Arranque Estrella-Triángulo es fundamental para la correcta instalación y operación de motores trifásicos. Un cálculo preciso es decisivo para la seguridad de la instalación, el correcto dimensionamiento de componentes de protección como interruptores y cables, y la evitación de costos de energía innecesarios.
