La radioafición, en su constante búsqueda de optimizar la comunicación a través de las ondas electromagnéticas, ha encontrado en las antenas de hilo largo una solución versátil y sorprendentemente efectiva. A pesar de su aparente simplicidad, un simple trozo de cable puede transformarse en un potente radiador, capaz de establecer conexiones a larga distancia en las bandas de HF. La clave reside en comprender sus principios de funcionamiento, las diversas configuraciones posibles y los elementos necesarios para su correcta implementación.
Fundamentos de la Antena de Hilo Largo
Una antena de hilo largo, en su concepción más básica, es un conductor diseñado para transmitir y recibir energía de radiofrecuencia. La característica definitoria de este tipo de antena es su longitud, que es significativamente mayor en comparación con la longitud de onda de las frecuencias de operación. Esta relación entre la longitud del conductor y la longitud de onda es crucial para determinar su comportamiento y rendimiento.
Existen fundamentalmente dos tipos de antenas de hilo largo: las aperiódicas y las resonantes.
Antenas Aperiódicas: Estas antenas se caracterizan por terminar en una resistencia de carga. Funcionan de manera similar a una línea de transmisión sin ondas estacionarias, lo que significa que la onda electromagnética viaja en una sola dirección a lo largo del conductor sin reflejarse en el extremo. Al no haber rebote de la onda, son marcadamente unidireccionales, tanto en transmisión como en recepción. Su longitud no es crítica y pueden tener cualquier medida, siempre que sea superior a un par de longitudes de onda. Gracias a esta característica, pueden operar en un amplio rango de frecuencias sin una limitación superior, aunque su rendimiento en frecuencias muy bajas (donde la longitud de onda se vuelve excesivamente grande) puede verse comprometido. Un ejemplo clásico de este tipo de antena es la antena Beverage, preferentemente utilizada en recepción debido a que las pérdidas en las tomas de tierra no afectan significativamente su rendimiento.
Antenas Resonantes: A diferencia de las aperiódicas, las antenas resonantes no terminan en una resistencia de carga, lo que provoca un rebote de la onda eléctrica en su extremo. Son antenas resonantes y, por naturaleza, bidireccionales, respondiendo a señales que llegan desde ambos extremos. Su longitud suele ser un múltiplo de 1/4 de longitud de onda para asegurar un nodo de corriente en el punto de alimentación y presentar una impedancia adecuada para el acoplamiento con un transmisor. No obstante, con un buen acoplador de antena, es posible utilizar diversas longitudes de cable.
La elección entre una antena aperiódica o resonante dependerá de la aplicación específica. Las antenas aperiódicas, al no tener longitudes críticas y operar en un amplio espectro, son una opción atractiva. A pesar de su componente unidireccional con una alta relación frente/espalda, pueden funcionar sin necesidad de un acoplador de antena.
La cualidad fundamental del hilo largo es la ganancia que se obtiene al aumentar su longitud. Cuanto más largo es el conductor, mayor es el efecto de directividad y la ganancia asociada. Este fenómeno se explica por la suma de fases de las ondas generadas a lo largo del conductor. Por ejemplo, en un hilo largo de tres longitudes de onda completas, la onda generada en un punto avanza por el cable y por el espacio. Dado que la distancia entre puntos clave del conductor es una longitud de onda, las fases de las ondas generadas se suman, aumentando la amplitud de la señal radiada, especialmente en direcciones cercanas a la del cable. Se estima que la ganancia puede aumentar unos 3 dB cada vez que se dobla la longitud del cable.
En el caso de las antenas aperiódicas, la resistencia final (R) en el extremo del conductor es esencial para evitar el rebote de la onda eléctrica, absorbiendo la potencia que no se irradia y previniendo que se devuelva como potencia reflejada y ondas estacionarias hacia el transceptor. Esta resistencia debe disipar, como máximo, la cuarta parte de la potencia radiada si el hilo tiene más de dos longitudes de onda. Para hilos de 4 o 5 longitudes de onda, una resistencia de carga que disipe una décima parte de la potencia emitida es suficiente, ya que el resto se habrá irradiado como onda electromagnética.
La implementación de una antena de hilo largo aperiódica puede requerir tomas de tierra eficientes tanto en el transmisor como en el extremo de la línea. Por otro lado, la construcción de una antena de hilo largo resonante suele ser más común, ya que su resonancia puede ajustarse para cualquier frecuencia mediante un acoplador de antena. En este caso, la toma de tierra del transmisor se sustituye por uno o varios radiales de 1/4 de onda. Un radial elevado puede potenciar el efecto direccional del hilo largo en la dirección deseada.
Una configuración alternativa es el doble hilo largo en forma de "V", que no solo puede mejorar la ganancia de la antena en casi 3 dB, sino que también resuelve el problema del radial de 1/4 de onda y la toma de tierra en el transmisor. La configuración en V suma los lóbulos de dos antenas de hilo largo, optimizando la suma de los lóbulos laterales. El ángulo de apertura dependerá de la longitud de las ramas. Sin embargo, esta configuración requiere más espacio y el uso de una resistencia en cada rama, lo que incrementa el costo.
Para evitar reflexiones, se puede emplear un balun con una relación de 1:6 o 1:9, similar a los utilizados en antenas Windom, dado que la impedancia de un hilo largo típicamente se sitúa entre 400 y 600 ohmios.
Consideraciones Prácticas y Diseño
La instalación de una antena de hilo largo, especialmente en entornos urbanos o con limitaciones de espacio, presenta desafíos y oportunidades únicas. El uso de un hilo "invisible" con un grosor de 0,20 mm ha demostrado ser una solución práctica, capaz de soportar potencias considerables (hasta 100W en fonía y 50W en portadora continua) sin degradación apreciable.
En un nuevo QTH (ubicación de la estación), donde una instalación tradicional en tejado puede no ser factible, se abren nuevas posibilidades de experimentación. La disposición del edificio (dos plantas, ventanas exteriores, ubicación despejada con edificios de altura similar) y la presencia de elementos circundantes como canalones de aluminio, farolas y árboles, ofrecen puntos de anclaje y posibilidades de integración.
La idea base de un "random invisible wire" (hilo invisible de longitud aleatoria) combinado con un balun magnético (o balun 9:1) es un punto de partida sólido. La posibilidad de utilizar un acoplador automático externo es una opción a considerar, especialmente para lograr una optimización en la radiación y recepción en diversas bandas.
Se baraja la idea de emplear el canalón de aluminio del edificio como elemento radiante. Si bien esta aproximación puede funcionar decentemente, es crucial realizar pruebas previas para evitar levantar sospechas en el vecindario.
Una de las claves para el rendimiento de una antena de hilo largo no sintonizada es la búsqueda de una cierta "optimización" para radiar y recibir de manera más eficiente. Para ello, se pueden calcular las dimensiones de los hilos para diferentes bandas de HF. El cálculo de la longitud de onda (Lambda) se basa en la velocidad de la luz dividida por la frecuencia. Sin embargo, en la práctica, se aplica un coeficiente de reducción de aproximadamente el 5% para tener en cuenta la velocidad real de las ondas a través del conductor.
Las simulaciones en espacio libre, utilizando software como 4Nec2, permiten analizar las características radioeléctricas teóricas de hilos largos de diversas longitudes (entre 0.25 y 5 longitudes de onda). Estas simulaciones revelan cómo la resistencia de la antena varía considerablemente con la longitud, pudiendo oscilar entre 50 y 1050 ohmios.

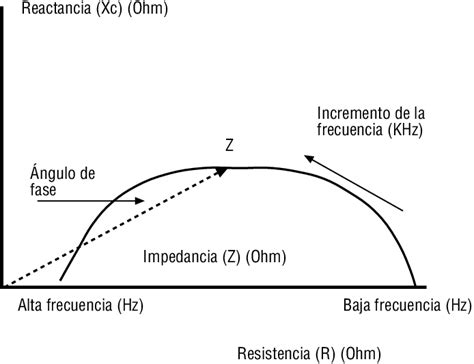

Para trabajar con un equipo de radio que presenta una impedancia de salida de 50 ohmios, es indispensable el uso de un acoplador de antena. Los acopladores varían en su capacidad de sintonización, desde unos 600 ohmios para modelos de gama baja hasta 2000 ohmios para los de gama alta. En algunos casos, puede ser necesario un transformador de impedancias tipo UNUN. Es importante recordar que, si bien un acoplador puede sintonizar un hilo largo, una impedancia muy alejada de los 50 ohmios resultará en una disipación significativa de potencia en el propio acoplador.

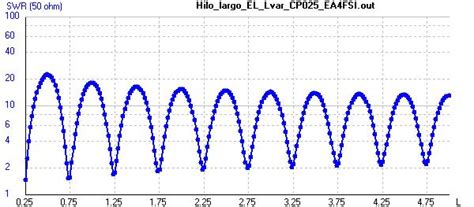

La relación de onda estacionaria (ROE) es un indicador clave del acoplamiento entre la antena y el equipo. Sin acopladores intermedios, la ROE puede ser extremadamente alta debido a la impedancia inherente del hilo largo, especialmente en sus extremos donde la corriente es nula y el voltaje está desfasado 90 grados respecto a la corriente.
Diagramas de Radiación y Configuración
El diagrama de radiación de una antena de hilo largo varía considerablemente en función de su longitud y su relación con la longitud de onda de trabajo. Las simulaciones muestran que, tanto por encima como por debajo del hilo, existirán lóbulos de radiación. El número de lóbulos en cada hemisferio es igual al número de medias longitudes de onda contenidas en la longitud total del hilo.
Para aplicaciones específicas como NVIS (Near Vertical Incidence Skywave), la longitud del hilo debe ser un múltiplo impar de la mitad de la longitud de onda. Para longitudes superiores a dos lambdas, la mayoría de las antenas de hilo largo presentarán lóbulos con una elevación mínima de 75 grados, adecuados para NVIS. En configuraciones portátiles, una longitud de 0.25 lambdas es recomendable desde el punto de vista de la ROE, asumiendo unas pérdidas de aproximadamente 1.5 dB a 90 grados de elevación.
Los lóbulos principales de radiación siempre presentarán la menor elevación respecto al hilo, y la ganancia aumenta con la longitud del hilo. A mayor longitud, los ángulos de despegue para la máxima ganancia se reducen, haciendo que las antenas más largas sean más apropiadas para enlaces a larga distancia (DX).
Diseños Multibanda y Soluciones Creativas
En la práctica, lograr una antena que funcione de manera óptima en todas las bandas de HF puede ser un desafío. El diseño de hilos largos multibanda requiere considerar varios factores:
- Facilidad de Transporte: La longitud del hilo debe permitir enrollarlo y transportarlo cómodamente, especialmente para uso portátil.
- Frecuencia de Trabajo más Baja: Esta determinará la longitud de onda más crítica y, por ende, la longitud mínima requerida para el hilo.
- Acoplador de Antena: Un acoplador de antena eficiente permite utilizar longitudes de hilo más cortas, aunque esto puede implicar menores ganancias y mayor disipación de potencia en el acoplador.
Desde el punto de vista de la ROE, es deseable que la longitud del hilo sea un múltiplo impar de 1/4 de longitud de onda para todas las frecuencias de trabajo, o que difiera en un ±5% de la media onda.
Cuando un hilo es significativamente más corto que 1/4 de longitud de onda en una banda determinada, su resistencia de radiación será inferior a los 50 ohmios de la impedancia característica del cable coaxial. Esto ocurre, por ejemplo, al intentar operar en las bandas de 80m o 160m con un hilo de 10 metros. Para solucionar esta discrepancia, se puede emplear una resistencia combinada con una línea de 1/4 de onda que simule la toma de tierra.
La antena rómbica, que une dos ramas de un hilo largo, ofrece una solución para utilizar una única resistencia de carga final y eliminar la necesidad de toma de tierra en el extremo. Además, duplica la ganancia (+3 dB) en comparación con la disposición en V, aunque requiere un mayor espacio.
La relación entre la longitud de un hilo largo y la ganancia es directamente proporcional. Con un espacio de 100 metros, se puede lograr una ganancia de más de 10 dB en la banda de 14 MHz, superando a una Yagi monobanda de tres elementos. El ángulo de radiación vertical depende de la altura del hilo sobre el suelo, medida en longitudes de onda.
Un desafío común es mantener un cable largo suspendido a una altura considerable (por ejemplo, 1/2 longitud de onda). Para la banda de 20m, esto requeriría una altura de 10 metros, exigiendo mástiles elevados o la configuración en "Sloper". Esta última solución, donde el cable desciende desde un mástil, permite acercar uno de los lóbulos de radiación a la horizontal, reduciendo el ángulo de radiación y ahorrando soportes intermedios.
#0075 Antena Random Wire (hilo largo), end fed, long wire. Longitud o largo a evitar (1/4), XQ2CG
La resistencia de radiación en el punto de alimentación de un hilo largo suele ser más elevada que la de un dipolo, oscilando entre 130 y 200 ohmios, lo que puede requerir un transformador de impedancias, como un balun 1:4.
La Importancia del Balun y la Contraantena

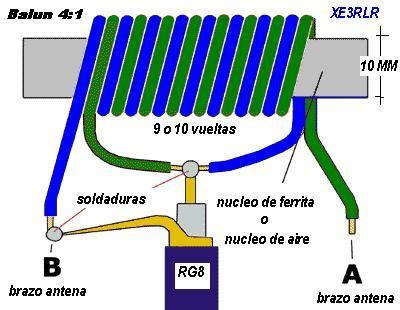

La cuestión de si utilizar o no un balun después del acoplador es crucial. Si el hilo es corto, se recomienda un balun 1:1 en lugar de un 9:1, para evitar reducir una impedancia ya baja. En cualquier caso, un balun o un "choque de corriente" (choke) es aconsejable para prevenir la propagación de RF hacia otras tomas de tierra de la estación.
Si se utiliza un balun después del acoplador, un balun de tensión con tres devanados puede ser adecuado para aumentar la impedancia. Para hilos cortos, no se debe exceder una relación 1:1. Los hilos verdaderamente largos, con una longitud superior a 2λ, pueden presentar impedancias que se acercan a los 400 ohmios, haciendo factible el uso de un balun 9:1.
La contraantena, o la "otra mitad" de la antena, es un elemento fundamental, especialmente en antenas de hilo alimentadas en el extremo. En la práctica, una pica de cobre de 2.5 metros clavada en tierra puede no ser suficiente para una toma de tierra de RF eficiente. Se recomienda el uso de al menos cuatro picas dispuestas en un cuadrado.
Una configuración de antena de hilo largo inclinada (sloping wire) que utiliza la torre o el mástil como contraantena ha demostrado ser muy eficaz. En este sistema, el hilo se aísla de la torre y del suelo. Se reportan ganancias significativas en comparación con dipolos convencionales, especialmente en las bandas bajas. El rendimiento de la antena se ve influenciado por la frecuencia de operación, con más lóbulos de radiación a frecuencias más altas y una radiación más omnidireccional en las bandas bajas.
La regla general es que la longitud del hilo debe ser al menos media longitud de onda de la frecuencia más baja de operación. Para la banda de 160m, esto implicaría un hilo de al menos 80 metros.
Una solución para maximizar el rendimiento en diferentes bandas y minimizar la ROE es seleccionar longitudes de hilo que no resuenen en medias ondas en las bandas de aficionados. Estas longitudes "no resonantes" permiten una sintonización más cómoda con el acoplador. Por ejemplo, longitudes entre 8.5-9.5 metros, 12-13 metros, 15-16 metros y 21-22 metros se apartan de la resonancia en media onda en varias bandas.
La Antena de Hilo Largo en el Entorno Doméstico
La adaptación de antenas de hilo largo a entornos domésticos, como balcones o ventanas, requiere ingenio. Utilizar la barandilla del balcón como contraantena, junto con un hilo de 22-23 metros y una configuración de UNUN seguido de un BALUN 1:1, puede resultar en una ROE baja en el punto de alimentación, haciendo innecesario un acoplador en el equipo.
Incluso un hilo de 11 metros lanzado oblicuamente desde una ventana hasta un descampado, con una ligera comba, puede ofrecer resultados aceptables, especialmente si se utiliza un acoplador automático. La clave es la experimentación y la adaptación a las condiciones específicas del entorno.
En resumen, la antena de hilo largo, ya sea "invisible", inclinada o configurada en V, ofrece una solución robusta y flexible para la radioafición en HF. Su versatilidad, la capacidad de adaptación a espacios reducidos y el potencial de obtener un rendimiento excepcional, la convierten en una opción atractiva para radioaficionados de todos los niveles. La comprensión de sus principios, la selección adecuada de componentes como baluns y acopladores, y la experimentación son fundamentales para desbloquear todo su potencial.
