La automatización de plantas industriales se encuentra en una constante evolución, y la tendencia actual se inclina firmemente hacia la sustitución de los esquemas de control tradicionales, donde cada dispositivo requería su propio cableado de control individual, por sistemas de bus que interconectan múltiples dispositivos a través de un único cable. Esta transición hacia redes de campo, como Foundation Fieldbus, no solo simplifica la infraestructura, sino que también optimiza la comunicación y el control de los procesos industriales. Una de las ventajas más significativas de un bus de comunicaciones es la drástica reducción en la cantidad de hilos y cables necesarios para conectar los diversos dispositivos a sus controladores, lo que se traduce directamente en ahorros de costos de instalación y mantenimiento. Foundation Fieldbus se erige como uno de los protocolos de comunicación más populares y ampliamente utilizados en este ámbito, ofreciendo una plataforma robusta y flexible para la industria.
¿Qué es Foundation Fieldbus?
Foundation Fieldbus es un sistema de comunicación bidireccional, en serie y totalmente digital diseñado específicamente para interconectar equipos de campo como sensores, actuadores y controladores en entornos de automatización industrial. La tecnología está bajo el desarrollo y la administración de Fieldbus Foundation, una organización sin fines de lucro compuesta por más de cien de los principales proveedores y usuarios de control e instrumentación a nivel mundial. Este consorcio asegura la interoperabilidad y la evolución continua del estándar.
La filosofía central de Foundation Fieldbus reside en la distribución de la inteligencia y la funcionalidad de control. A diferencia de los sistemas tradicionales, donde el controlador centralizado realiza todas las tareas de procesamiento, Fieldbus permite que muchas de las funciones de control, como los bucles PID (Controlador Proporcional-Integral-Derivativo), se desempeñen directamente en los dispositivos de campo, como sensores y actuadores. Esto se logra mediante el uso de "bloques de funciones", que son implementaciones estandarizadas de tareas de automatización. Al ejecutar estas funciones en el dispositivo de campo, se reduce la carga sobre el controlador principal, se minimiza la cantidad de entradas/salidas (I/O) y equipos de control necesarios, y se disminuye la necesidad de tarjetas, cabinas y fuentes de poder adicionales.
Protocolos de Comunicación Fieldbus
Fieldbus Foundation ha desarrollado dos protocolos distintos para abordar las diversas necesidades de un entorno de fabricación automatizado, cada uno con medios físicos y velocidades de comunicación específicos:
Fieldbus H1: Este protocolo opera a una velocidad de 31.25 kilobits por segundo (kbps) y está diseñado principalmente para la conexión de dispositivos de campo. Estos incluyen sensores, actuadores, válvulas, luces de control y dispositivos de entrada/salida (E/S). H1 permite una comunicación bidireccional entre los dispositivos y el controlador, y además, proporciona tanto la capacidad de comunicación como la alimentación eléctrica a través de un sistema de dos cables. Para mitigar las interferencias por ruido inherentes a las redes, se recomienda el uso de un cableado estándar de par trenzado apantallado. La corriente de datos se envía por el cableado con una corriente de +10 mA. Cada dispositivo comparte el mismo tiempo en un segmento de red, y la función de sistema administra el tiempo a través de un "application clock".
HSE (High-Speed Ethernet): En contraste con H1, el protocolo HSE opera a una velocidad significativamente mayor de 100 Megabits por segundo (Mbps). Su propósito principal es la conexión de controladores de alta velocidad, como los Controladores Lógicos Programables (PLCs), así como la interconexión de varios subsistemas H1 (a través de un dispositivo de enlace), servidores de datos y estaciones de trabajo. Si bien esta nota de aplicación se centra en el protocolo H1, es importante reconocer el papel de HSE en la arquitectura de redes Fieldbus más complejas.

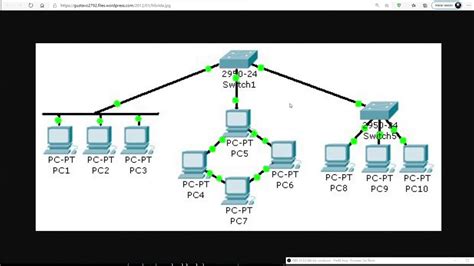

Estructura de Red y Topologías
La estructura de una red Fieldbus H1 se basa en un cable de red principal, conocido como línea troncal, que interconecta una serie de cajas de conexiones o acopladores. Estos acopladores son esenciales para permitir la conexión de los dispositivos de campo y el controlador al cable principal. Los cables más cortos que conectan las cajas de conexiones con los dispositivos individuales se denominan derivaciones.
Las cajas de conexiones pueden configurarse para conectar uno o varios dispositivos a la línea troncal. Si cada dispositivo tiene su propia caja de conexiones dedicada, la configuración se denomina topología de derivaciones. Cuando varios dispositivos se conectan a la misma caja de conexiones, la configuración se conoce comúnmente como topología en árbol. En la práctica, las redes mixtas, que combinan topologías de derivaciones y de árbol, son las más habituales, ofreciendo una gran flexibilidad en el diseño.
Aunque teóricamente sería posible tender la línea troncal directamente de un dispositivo a otro sin necesidad de cajas de conexiones, la experiencia práctica demuestra que este enfoque, conocido como topología en cascada, presenta inconvenientes. Este tipo de configuración requiere una interrupción de la línea troncal cada vez que se retira o añade un dispositivo a la red, lo que puede ser poco práctico en entornos industriales dinámicos.
La tecnología Fieldbus impone ciertas limitaciones en cuanto al tamaño de una red. La longitud máxima total del cableado de una línea troncal y sus derivaciones, en conjunto, es de 1.900 metros (aproximadamente 6.250 pies) por sección. Si se requiere una mayor extensión, es posible añadir secciones adicionales mediante el uso de un repetidor. Un repetidor se instala en lugar de un dispositivo y permite extender la longitud del cable en otros 1.900 metros. Una red Fieldbus puede incorporar un máximo de cuatro repetidores, alcanzando una longitud total de hasta 9.500 metros.
Es crucial tener en cuenta que el apantallamiento del cableado debe conectarse a la resistencia de tierra en un único punto de todo el sistema. La conexión del apantallamiento en múltiples puntos puede generar tensiones y corrientes de dispersión que interfieren con la comunicación de datos, degradando la integridad de la señal. El número máximo de dispositivos de bus de campo que se pueden conectar por cada sección de red es de 32.
Alimentación y Terminación de la Red

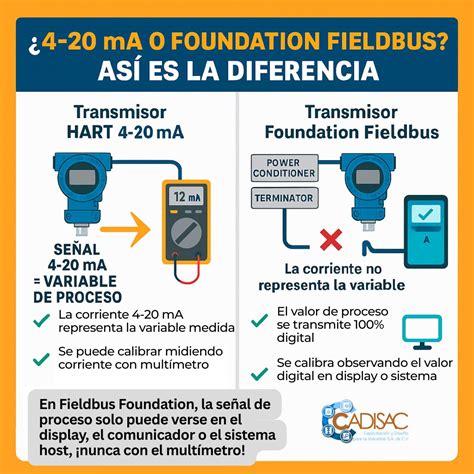

Para el correcto funcionamiento de una red Fieldbus H1, es indispensable una fuente de alimentación de corriente continua (CC) para proporcionar la tensión de polarización necesaria a los dispositivos. Si esta fuente de alimentación de CC se conecta directamente a la línea troncal, se produciría un cortocircuito para las señales de corriente alterna (CA) del bus. Por esta razón, la red debe incorporar una fuente de alimentación conforme a Fieldbus, que consiste en una fuente de CC equipada con un filtro dedicado. Este filtro permite el paso de la corriente de CC con una mínima pérdida, pero presenta una alta impedancia para las señales de CA provenientes de la red, aislando eficazmente la fuente de alimentación de la señal de comunicación.
La línea troncal actúa como una línea de transmisión, donde la velocidad de propagación de las señales de CA es un factor determinante. Para garantizar la integridad de la señal, la línea troncal debe contar con las conexiones apropiadas en cada extremo (y únicamente en los extremos) para las señales de CA. Estas conexiones se realizan mediante resistencias de terminación cuya impedancia es igual a la impedancia característica del cable, típicamente de 100 ± 20 ohmios (Ω). Dado que la red también soporta una tensión de alimentación de CC, los terminadores deben incluir condensadores en serie para prevenir el flujo de corriente de CC a través de ellos, permitiendo únicamente el paso de las señales de CA.
Diagnóstico y Resolución de Problemas: La Detección de Reflejos
La correcta operación de una red Fieldbus H1 depende en gran medida de la calidad de las conexiones y de la ausencia de anomalías que puedan afectar la integridad de la señal. Herramientas como el Fluke ScopeMeter permiten realizar procedimientos básicos de diagnóstico y resolución de problemas en estas redes. Uno de los fenómenos más críticos a tener en cuenta son los "reflejos", que pueden impactar negativamente las comunicaciones.
Los reflejos se producen cuando una señal eléctrica que viaja por una línea de transmisión encuentra una discontinuidad o un cambio en la impedancia. En el contexto de Fieldbus, cualquier anomalía, incluyendo cortocircuitos, conexiones defectuosas o incluso la adición no deseada de carga, puede generar reflejos.
Consideremos el escenario hipotético de aplicar una tensión tipo escalón en un extremo de un cable largo que presenta un cortocircuito en el otro extremo. Inicialmente, la tensión aplicada interactúa con la impedancia del cable, generando un nivel de tensión entre los conductores. Esta tensión se propaga por el cable a una velocidad determinada por sus características físicas. En los cables utilizados en redes Fieldbus H1, esta velocidad es aproximadamente dos tercios de la velocidad de la luz en el vacío, lo que equivale a aproximadamente 2 x 10⁸ m/s.
Cuando la tensión escalón alcanza el cortocircuito, el nivel de tensión cambia abruptamente a cero. Este cambio se manifiesta como una tensión escalón de polaridad inversa (dirigida a cero), ya que no puede establecerse una tensión a través de un cortocircuito. En ese instante, el nivel de tensión en cualquier otro punto de la línea permanece en el valor inicial aplicado. Posteriormente, la nueva tensión escalón con polaridad inversa viaja de regreso hacia la fuente. Una vez que alcanza el punto de partida, el reflejo se completa, y parece que el cortocircuito, que en realidad está en el extremo opuesto, se encuentra en el lado de entrada. El tiempo que tarda este proceso de reflexión en completarse depende directamente de la longitud del cable. El tiempo de desplazamiento en una dirección es igual a la longitud del cable dividida por la velocidad de la señal.
Para la longitud máxima de una sección H1 Fieldbus (1900 m), el tiempo de desplazamiento en una dirección es aproximadamente de 9.5 microsegundos (µs). El tiempo total que tarda una tensión escalón en ir y volver por una línea troncal de longitud máxima es, por lo tanto, de 19 µs. Dado que una red H1 Fieldbus opera a 31.25 kbps, con un ciclo de reloj de 32 µs, la presencia de una anomalía en el cable puede generar reflejos de pulsos con retardos de hasta 19 µs. El tiempo real de reflejo varía en función de la distancia entre la fuente del pulso y la anomalía.
Si bien un cortocircuito completo produce un reflejo de máxima amplitud, cualquier perturbación o desviación de la homogeneidad de la línea puede generar un reflejo cuya amplitud dependerá de la naturaleza de la anomalía. Para asegurar una comunicación de red fiable, es fundamental evitar los reflejos y mantener unas conexiones adecuadas en los cables, recordando que una conexión apropiada implica la presencia de un único terminador en cada extremo de una sección troncal.
Codificación de Datos

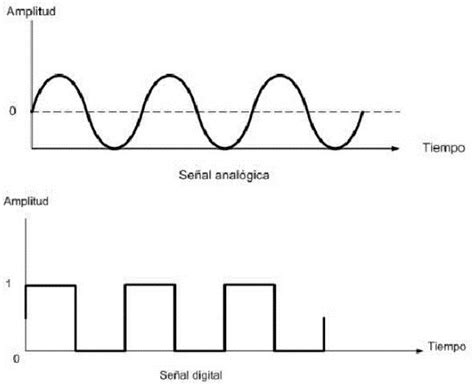

En Fieldbus, la transferencia de datos digitales se realiza mediante la codificación Manchester. En este esquema, el dígito '1' se transmite como un flanco ascendente en la mitad de un ciclo de reloj (medio bit), mientras que el dígito '0' se representa con un flanco descendente. Este mecanismo de codificación ofrece ventajas significativas sobre la transferencia de datos binarios directa. Una de las más importantes es la facilidad con la que se puede regenerar la señal del reloj en el extremo receptor, lo que mejora la robustez de la comunicación.
Código Manchester Diferencial
Otra consecuencia de la codificación Manchester es que los impulsos generados en el bus tienen una duración de medio ciclo de reloj o de ciclo completo, en contraste con la secuencia de bits original que puede incluir impulsos de uno o varios ciclos de reloj completos. La tensión resultante en el bus se puede visualizar esquemáticamente, y un registro real de la forma de onda de un paquete de datos, filtrado para eliminar la tensión de polarización de CC, muestra la aplicación práctica de esta codificación.
Generación de Señales Eléctricas y Anomalías
Si se pudiera acceder a los dos hilos de un cable de la línea troncal en cualquier punto, se observarían dos secciones de cable que avanzan en direcciones opuestas desde el punto de acceso. Eléctricamente, estas dos secciones parecen estar conectadas en paralelo. Por lo tanto, la impedancia observable en cualquier punto de la línea es la suma de las impedancias de ambas secciones de cable en paralelo. Esto significa que la impedancia que se puede observar en una caja de conexiones es de 50 ohmios (Ω), la mitad del valor de impedancia normal del cable.
La señal del bus se genera aplicando una corriente diferencial en el sistema de dos hilos del bus. Esta corriente es la que determina la amplitud pico a pico nominal (Vpp) de la señal generada por cualquier dispositivo Fieldbus. Según las especificaciones de Fieldbus, los dispositivos deben ser capaces de generar una señal de salida con una amplitud de al menos 750 mVpp. Idealmente, esta sería también la amplitud de la señal recibida por los dispositivos Fieldbus. Sin embargo, las redes sufren atenuaciones, por lo que la señal de entrada suele tener una amplitud menor. Las especificaciones de Fieldbus exigen que los dispositivos funcionen correctamente con señales de entrada de un mínimo de 150 mVpp. Si la amplitud de la señal recibida supera los 1.000 mVpp, esto suele ser un indicativo de un error en la red, como la falta de un terminador.
La adición de un dispositivo adicional de baja impedancia en cualquier punto de la red provoca que la impedancia total observable en las cajas de conexiones disminuya, ya que la carga adicional se conecta en paralelo a la impedancia del cable. Una menor impedancia del bus se traduce automáticamente en una menor amplitud de las señales del bus. Dado que las señales del bus son, en esencia, impulsos aleatorios, esta carga adicional se manifiesta como una discontinuidad en la línea de transmisión, generando reflejos de los impulsos originales en el punto donde se ha añadido la carga. Estos reflejos distorsionan la forma de onda del impulso, lo que puede llevar a una detección incorrecta de la señal.
Por ejemplo, si se conecta un tercer terminador a la red, la impedancia total y la amplitud de la señal descienden a dos tercios de su valor nominal. La pérdida de señal resulta en impulsos más distorsionados, dificultando la correcta detección de la señal y comprometiendo la fiabilidad de la comunicación.
Interoperabilidad y Beneficios de Foundation Fieldbus
Una de las características más destacadas de Foundation Fieldbus es su garantía de interoperabilidad. Esto significa que un dispositivo Fieldbus puede ser reemplazado por un dispositivo similar con mayor funcionalidad de otro proveedor en la misma red Fieldbus, manteniendo las características originales del sistema. Esta capacidad permite a los usuarios combinar dispositivos y sistemas de campo de múltiples fabricantes, fomentando la flexibilidad y evitando la dependencia de un único proveedor.
La capacidad de Foundation Fieldbus para incorporar múltiples variables de cada dispositivo en el sistema de control de la planta abre un abanico de posibilidades para el análisis, archivo, estudios de optimización de procesos e informes. Este acceso a datos más precisos y de alta resolución permite un ajuste fino de los procesos para una operación optimizada, reduciendo el tiempo de inactividad de la planta. Los modernos dispositivos Fieldbus, con su avanzada comunicación por microprocesador, facilitan el reconocimiento más rápido y certero de los errores de proceso. Como resultado, los operadores de planta son notificados de condiciones anómalas o de la necesidad de mantenimiento preventivo, lo que les permite tomar decisiones de producción más informadas.
Foundation Fieldbus contribuye significativamente a que las plantas cumplan con los requisitos de seguridad cada vez más estrictos. Al proporcionar a los operadores una notificación temprana y una advertencia de circunstancias peligrosas pendientes y actuales, Fieldbus permite tomar acciones correctivas antes de que ocurran paradas no planificadas. Las capacidades de diagnóstico ampliadas de los dispositivos de campo permiten monitorear y registrar condiciones críticas, como el desgaste de válvulas o la obstrucción de transmisores, facilitando el mantenimiento predictivo.
Además de las ventajas técnicas, Foundation Fieldbus utiliza el cableado existente y las conexiones multipunto, lo que se traduce en ahorros significativos en los costos de instalación. Esto incluye reducciones en los costos de cables y barreras de seguridad intrínseca, especialmente en áreas donde el cableado ya está instalado. Se pueden lograr ahorros de costos adicionales al disminuir el tiempo requerido para la construcción y la puesta en marcha, así como al simplificar la programación de funciones lógicas y de control mediante los bloques de funciones integrados en los dispositivos. Actualmente, los sistemas Foundation Fieldbus ya están operativos en más de 25 países, lo que demuestra su adopción global y su impacto en la industria.
El Futuro de Fieldbus
El futuro de Fieldbus es prometedor, con la tecnología en constante evolución que impulsa redes más rápidas, seguras e inteligentes. La integración de tecnologías como la Inteligencia Artificial (IA) y el aprendizaje automático permitirá una mayor automatización y eficiencia en los sistemas Fieldbus. Estas tecnologías pueden ayudar a analizar y procesar grandes cantidades de datos de manera más eficiente, permitiendo a las empresas tomar decisiones más informadas y optimizar sus operaciones.
Además, se prevé que las tecnologías emergentes, como la comunicación inalámbrica y el Internet de las Cosas (IoT), desempeñarán un papel cada vez más importante en el desarrollo de los sistemas de Fieldbus. Estas tecnologías pueden permitir una mayor flexibilidad y movilidad en los sistemas de automatización, lo que podría ser particularmente útil en entornos industriales donde las condiciones pueden cambiar rápidamente. La continua evolución de Fieldbus, junto con su capacidad para integrar nuevas tecnologías, asegura su relevancia y su papel fundamental en la automatización industrial del futuro.
