La antena J-Pole, a menudo considerada como una evolución de la antena dipolo, presenta un diseño distintivo que la hace particularmente interesante para los radioaficionados. Su configuración, que combina un elemento de media onda con un elemento de cuarto de onda en cortocircuito, permite una adaptación de impedancia eficiente y, en sus versiones dual-band, la operación simultánea en múltiples frecuencias. Este artículo explorará en profundidad la construcción, los principios de funcionamiento y las variaciones de la antena J-Pole, centrándose en su aplicación en las bandas de VHF y UHF.

Principios Fundamentales de la Antena J-Pole

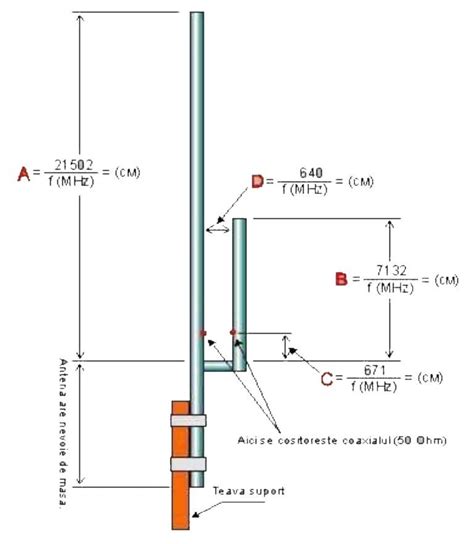

En su forma más básica, la antena J-Pole es un dipolo de media onda alimentado por el extremo. La "J" en su nombre se deriva de su apariencia física, que se asemeja a la letra J, con un elemento vertical principal y un elemento de adaptación más corto conectado en paralelo. Este elemento de adaptación, que funciona como una línea de transmisión de un cuarto de onda en cortocircuito, actúa como un transformador de impedancia, permitiendo que la antena de alta impedancia en el extremo se adapte a la impedancia característica del cable coaxial (generalmente 50 ohmios).
La longitud del elemento principal de media onda determina la frecuencia de resonancia principal de la antena. El elemento de adaptación de un cuarto de onda, al estar en cortocircuito en su extremo inferior, refleja la impedancia y permite que la corriente fluya a través de ambos elementos. El punto de alimentación se encuentra a una distancia específica a lo largo del elemento de adaptación, donde la impedancia se acerca a los 50 ohmios deseados. Este punto de conexión es crucial para lograr una baja Relación de Onda Estacionaria (ROE).
La construcción de una antena J-Pole se puede realizar con una variedad de materiales, incluyendo tubos de cobre, tubos de aluminio, alambre o incluso línea bifilar. La elección del material puede influir en las dimensiones exactas y en la robustez de la antena. Por ejemplo, las antenas construidas con tubos de cobre de 1/2 pulgada son comunes y ofrecen buena durabilidad. Sin embargo, para aplicaciones donde el peso es una consideración importante, como en montajes portátiles o balcones, los tubos de aluminio de diámetros más pequeños, como 8 mm, pueden ser una alternativa atractiva.
La Antena J-Pole Dual-Band: Combinando Frecuencias
Una de las aplicaciones más interesantes de la antena J-Pole es su capacidad para operar en múltiples bandas de frecuencia simultáneamente. Esto se logra mediante la combinación de elementos de diferentes longitudes, cada uno resonante en una banda específica. La configuración más común para dual-band VHF/UHF implica la integración de dos antenas J-Pole, una para VHF y otra para UHF, en una única estructura.
En esta configuración dual-band, el elemento más pequeño de la J-Pole de UHF se integra con el elemento medio de la J-Pole de VHF. La relación de frecuencias entre UHF y VHF (típicamente 3:1) dicta las proporciones de los elementos. El elemento más grande de la J-Pole de VHF tiene una longitud de aproximadamente 3/4 de onda, mientras que el elemento medio, que sirve tanto para VHF como para UHF, tiene una longitud de 1/2 onda para VHF y 1/2 onda para UHF (considerando el tercer armónico). Esto significa que el mismo elemento medio actúa como el elemento más grande para la J-Pole de UHF.

En la operación dual-band, cada banda utiliza un conjunto de elementos. Para VHF, el elemento más grande y el elemento medio forman la antena, mientras que el elemento menor no participa activamente. A la inversa, en UHF, el elemento medio y el elemento menor forman la antena, y el elemento más grande de VHF no interviene. Esta interacción entre los elementos, aunque pueda parecer compleja, puede tener beneficios. Por ejemplo, la distorsión en el plano vertical puede ser beneficiosa al eliminar el nulo en el cenit, lo que es favorable para operaciones vía satélite.
Construcción y Ajuste de una J-Pole Dual-Band
La construcción de una antena J-Pole dual-band requiere una cuidadosa atención a las dimensiones y al punto de alimentación. Las dimensiones exactas dependerán de las frecuencias de operación deseadas y del material utilizado. Es fundamental utilizar calculadoras de J-Pole disponibles en línea o realizar los cálculos manualmente para determinar las longitudes precisas de los elementos.
El material elegido para la construcción es importante. Si se opta por tubos de cobre de 1/2 pulgada, se recomienda soldar tapones en los extremos para evitar la entrada de agua y humedad, lo cual es crucial para la durabilidad a largo plazo. Para la conexión de los elementos, se pueden utilizar diversas técnicas. Una placa soldada entre los dos elementos es una opción simple, pero no permite ajustes. Un soporte que permita el movimiento de los elementos, como el sugerido por Drew Diamond, VK3XU, utilizando abrazaderas, facilita la puesta a punto.

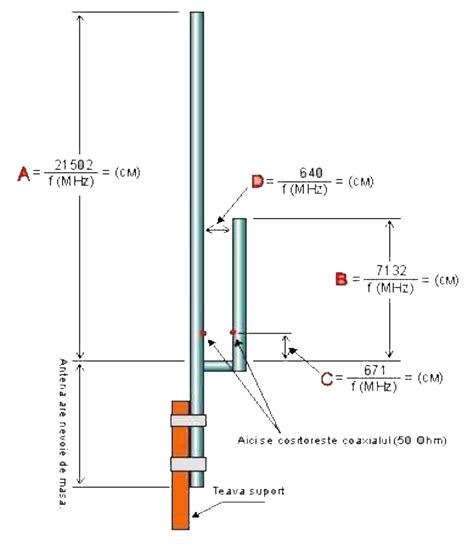

La conexión de la línea de alimentación es otro aspecto crítico. Se puede realizar mediante soldadura o abrazaderas. Algunos diseñadores desaconsejan el uso de tornillos, ya que pueden debilitar los elementos y crear puntos de entrada para la humedad. La ubicación del punto de alimentación, donde el coaxial se conecta a los elementos, se determina típicamente por ensayo y error para lograr la menor ROE posible. Desplazar el punto de conexión hacia arriba o hacia abajo en el elemento de adaptación ajusta la impedancia.

Para asegurar una buena adaptación y minimizar las radiaciones no deseadas del cable coaxial, se recomienda el uso de un Balun 1:1 o un choque de RF (choke). Esto se puede lograr enrollando varias vueltas del cable coaxial cerca de la base de la antena, formando una bobina. La cantidad de vueltas y el diámetro de la bobina pueden variar, pero se sugieren entre cuatro y nueve vueltas sobre un diámetro de 40-125 mm. Alternativamente, se pueden utilizar perlas de ferrita.
Variaciones y Consideraciones Adicionales
Existen diversas variaciones de la antena J-Pole, cada una con sus propias características y optimizaciones. La antena "Slim-Jim" es una variante popular que, en rendimiento, se considera similar a la J-Pole tradicional. Las discusiones entre radioaficionados a menudo giran en torno a si existen diferencias sustanciales en su rendimiento.
La antena "Super J-Pole" es otra versión que, según se informa, ofrece un rendimiento mejorado. La clave para optimizar el rendimiento de cualquier antena J-Pole, especialmente las dual-band, reside en el ajuste preciso del punto de alimentación y, en algunos casos, en la longitud de los elementos.
Es importante tener en cuenta que, aunque una antena J-Pole construida para VHF puede tener cierta resonancia en UHF, su rendimiento en esta banda será significativamente menor y presentará múltiples lóbulos de radiación debido a la operación en el tercer armónico. Para una operación eficiente en ambas bandas, es necesaria una antena diseñada específicamente para dual-band.
Un aspecto interesante de la antena J-Pole es su capacidad para funcionar como una antena omnidireccional sin necesidad de radiales de masa. Esto la hace ideal para instalaciones portátiles, balcones o lugares donde el espacio es limitado. La base de la antena se puede montar directamente en el mástil, lo que simplifica la instalación.
Antena bibanda UHF y VHF de lo más sencillo y eficiente al mismo tiempo que económica
La elección de materiales también puede influir en la durabilidad y el coste. Si bien los proveedores especializados pueden ofrecer componentes específicos, buscar proveedores locales de metales puede ser una estrategia rentable para adquirir materiales como barras de aluminio, evitando así los altos costos de envío. Las tapas de plástico para los extremos de los tubos, a menudo necesarias para sellar la antena, también pueden ser más económicas a través de proveedores en línea como eBay.
La antena J-Pole dual-band, con su diseño relativamente simple pero efectivo, ofrece una solución versátil para los radioaficionados que buscan operar en las bandas de VHF y UHF. Su construcción adaptable y su capacidad omnidireccional la convierten en una opción popular para una amplia gama de aplicaciones.
El Concepto de Antena Colineal y la J-Pole
En el contexto de las antenas de radioafición, el término "colineal" se refiere a antenas en las que los elementos radiantes están dispuestos en línea recta, uno encima del otro. Las antenas colineales suelen ofrecer una mayor ganancia en comparación con un simple dipolo, ya que la energía se enfoca en un lóbulo de radiación más estrecho y bajo en el horizonte.
La antena J-Pole, en su configuración básica, no es intrínsecamente colineal en el sentido estricto de múltiples elementos apilados. Sin embargo, su diseño puede ser adaptado para funcionar de manera similar, especialmente en configuraciones dual-band o multiband. La antena DBJ-1, por ejemplo, es una realización práctica de la teoría de antenas que incorpora un diseño que puede considerarse una forma de antena colineal optimizada.
La idea de una antena colineal para VHF/UHF a menudo se asocia con antenas como la "Slim-Jim". Ambas, la J-Pole y la Slim-Jim, son consideradas por muchos como muy similares en rendimiento. La Slim-Jim, al igual que la J-Pole, es un dipolo alimentado por el extremo que utiliza un stub de adaptación de un cuarto de onda. La diferencia sutil puede radicar en la forma en que se construye el stub y se integra con el elemento principal.
Cuando se habla de la posibilidad de que una antena J-Pole monobanda para VHF funcione en UHF, es importante entender la física de los armónicos. Si bien una antena puede resonar en múltiplos de su frecuencia fundamental, la eficiencia y el patrón de radiación se ven afectados. Una J-Pole de VHF que resuena en el tercer armónico para UHF tendrá un patrón de radiación diferente, con tres lóbulos, y su rendimiento general en UHF será inferior al de una antena diseñada específicamente para esa banda.
Para abordar las limitaciones de las antenas monobanda y optimizar el rendimiento en múltiples frecuencias, se han desarrollado diseños como las antenas con trampas coaxiales. Una trampa coaxial de 1/4 de onda, dispuesta verticalmente, puede permitir que una antena funcione eficientemente en dos bandas distintas. La antena DBJ-1 utiliza este principio. Al incorporar una trampa coaxial, se logra un comportamiento eléctrico de 1/2 lambda en ambas bandas, lo que resulta en un diagrama de radiación y una ROE adecuados tanto en 144 MHz (VHF) como en 432 MHz (UHF). La eficacia de estas trampas reside en su capacidad para presentar una alta impedancia en la frecuencia para la que están diseñadas, efectivamente "acortando" la antena para esa banda, y una baja impedancia en otras frecuencias, permitiendo que la antena opere como un elemento más largo.
La construcción de antenas con trampas coaxiales, como la DBJ-1, puede ser más compleja que una J-Pole simple. Sin embargo, el resultado es una antena que ofrece un rendimiento sólido en ambas bandas, con un patrón de radiación favorable y una baja ROE. La capacidad de estas antenas para funcionar bien en terrenos con relieve, donde un lóbulo de radiación más ancho puede ser más beneficioso que la alta ganancia direccional, es una ventaja significativa. En tales escenarios, una antena omnidireccional con un lóbulo más amplio puede establecer contacto con estaciones que no se encuentran exactamente en la misma elevación que la antena principal, superando las limitaciones de las antenas de alta ganancia con lóbulos estrechos.
La flexibilidad de la trampa coaxial resonante dispuesta verticalmente también facilita el uso portable de la antena. La posibilidad de desmontar y transportar la antena sin dañar componentes críticos es una ventaja para los radioaficionados que participan en actividades de campo o que necesitan mover su equipo con frecuencia.
Es crucial recordar que, al modificar o construir antenas, la precisión en las dimensiones y en la construcción es fundamental. Pequeñas variaciones pueden afectar significativamente el rendimiento de la antena, especialmente en lo que respecta a la ROE y la resonancia. La experimentación y el ajuste cuidadoso son a menudo necesarios para optimizar una antena para un entorno operativo específico.
