Ondas Dirigidas vs. Omnidireccionales: Una Comparativa Profunda de Antenas

La elección entre una antena omnidireccional y una direccional no siempre es sencilla. Ambas tecnologías presentan características y aplicaciones distintas, y comprender sus diferencias clave es fundamental para optimizar la conectividad inalámbrica. Intentaremos explicar las diferencias clave que se experimentan al utilizar una antena unidireccional (también conocida como "direccional") frente a una antena omnidireccional (también conocida como "omni"). La esencia de la distinción radica en cómo cada tipo de antena enfoca y distribuye la energía de radiofrecuencia.

Antenas Omnidireccionales: Cobertura en Todas las Direcciones

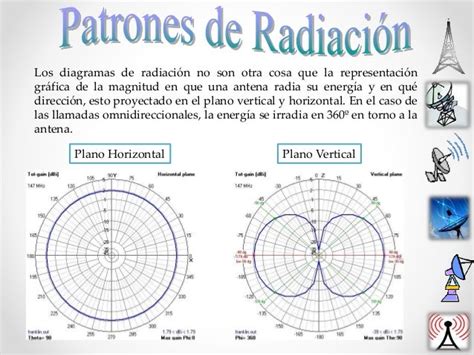

La antena omnidireccional, como su nombre indica, proporciona una recepción y transmisión de señal similar en todas las direcciones. Su patrón de cobertura se asemeja a un dónut o a la luz de una bombilla normal, irradiando en un círculo completo de 360 grados en el plano horizontal. Esto las hace ideales para aplicaciones donde se requiere una cobertura amplia y uniforme, o cuando la ubicación de los dispositivos a comunicar varía constantemente.

Beneficios de las Antenas Omnidireccionales

El principal beneficio de una antena omnidireccional es su capacidad para recibir una señal desde prácticamente cualquier dirección. Esto significa que un enrutador móvil o habilitado para LTE puede moverse a través de varias estaciones base móviles celulares en cualquier dirección sin perder la conexión. Si una estación base celular (torre) está congestionada o defectuosa, la posibilidad de recibir señal de otro sitio es significativamente mayor en comparación con una antena direccional. Por lo tanto, se tendrá una mayor probabilidad de mantener una buena estabilidad de la conexión en estas situaciones.

Las antenas omnidireccionales son una opción excelente para entornos urbanos y suburbanos con una densidad razonable de estaciones base celulares. Su instalación es generalmente más sencilla, ya que no requieren una alineación precisa hacia un punto específico. La facilidad de instalación, el tamaño compacto y el menor coste de adquisición las convierten en una solución práctica para una amplia gama de aplicaciones, desde routers Wi-Fi domésticos hasta torres de redes celulares y antenas de radio FM.

Desventajas de las Antenas Omnidireccionales

Una de las principales desventajas de las antenas omnidireccionales es que también recibirán interferencias desde todas las direcciones. Esta captación de señales no deseadas puede degradar la experiencia del usuario, especialmente en entornos con alta densidad de transmisiones de radiofrecuencia. Aunque proporcionan una cobertura general, su rendimiento puede ser menos eficiente en áreas donde la señal es marginal o donde se requiere una conexión de muy largo alcance.

En términos de ganancia, las antenas omnidireccionales suelen ofrecer valores menores en comparación con las direccionales, generalmente por debajo de 9 dBi. Esto significa que la intensidad de la señal disminuye más rápidamente con la distancia, limitando su alcance efectivo. Si bien pueden cubrir un área amplia, la densidad de potencia en cualquier dirección individual es significativamente menor.

Antenas Direccionales: Enfoque y Ganancia

Por otro lado, las antenas direccionales están diseñadas para enfocar la energía de RF en una dirección específica. Funcionan de manera muy similar a como lo hace una linterna con una bombilla, concentrando la luz en un haz estrecho y potente. Esta directividad permite aumentar la ganancia de la señal en la dirección deseada, al tiempo que se suprimen las interferencias provenientes de otras direcciones.

Beneficios de las Antenas Direccionales

Cuando se está lejos de las torres de telefonía celular y solo se dispone de una recepción de señal marginal desde un único sitio, una antena direccional suele ser una mejor opción. El beneficio principal es que la señal de la dirección objetivo mejora a través de la ganancia de directividad, actuando como una amplificación. Como resultado, la ganancia procedente de otras direcciones se reduce, y por tanto, se suprimen las interferencias (señales no deseadas). Esto puede mejorar la relación portadora/interferencia (C/I), donde una C/I más alta es beneficiosa en la recepción de sistemas celulares y de otros sistemas de radiofrecuencia (RF). La estabilidad de la recepción de la señal es mejor por este motivo, pero solo mientras la estación base de destino (torre) no esté congestionada ni defectuosa.

Las antenas direccionales son esenciales cuando se requieren conexiones inalámbricas fuertes y enfocadas. Al concentrar la energía de la señal en una dirección específica, mejoran significativamente la calidad del enlace, el alcance y la relación señal-ruido al tiempo que minimizan la interferencia. Su eficacia depende de la alineación e instalación adecuadas, ya que los anchos de haz más estrechos exigen una orientación precisa.

Tipos Comunes de Antenas Direccionales

Dentro de la categoría de antenas direccionales, existen varios tipos con características distintivas:

• Antenas Yagi: Estas antenas son más fáciles de instalar, más ligeras y más fáciles de transportar y enviar que las antenas parabólicas. Debido a que no son tan precisas como las antenas de rejilla, es más fácil "encontrar su objetivo". Están construidas para uso exterior intensivo en todo tipo de clima.
• Antenas Parabólicas (o de Rejilla): Son mucho más direccionales que las antenas Yagi y representan el tipo de antena de mayor alcance. Enfocan la energía a un punto central y transmiten la señal del dispositivo Wi-Fi a un área muy específica. Son perfectas para enviar señales a muy larga distancia.
• Antenas de Panel: Son mejores en dos casos: si el tráfico de la señal va generalmente en sentido direccional (hacia adelante y hacia atrás); y cuando el atractivo cosmético es importante. La mayoría se pueden montar planas en una pared para que se mezclen cosméticamente. Dirigen la señal frente a la antena, con un ancho de haz de aproximadamente 120 grados horizontalmente.

Desventajas de las Antenas Direccionales

La implementación de una antena direccional puede ser más complicada, ya que la antena debe dirigirse con precisión hacia la estación base o transceptor objetivo. Seleccionar hacia qué sitio dirigir la antena no siempre es fácil. Cuando la estación base celular (torre), hacia la que se ha dirigido la antena, comienza a funcionar mal, es posible que se necesite realinear la antena. Además, cuando la estación base celular (torre) a la que se dirige la antena se congestiona o falla, el impacto será más severo en comparación con una antena omnidireccional.

El ancho de haz más estrecho de las antenas direccionales, aunque beneficioso para la ganancia, también requiere una alineación más precisa. Un desajuste de tan solo unos pocos grados puede resultar en una pérdida significativa de señal.

Comparativa Técnica: Antena Omnidireccional vs. Direccional

La elección entre una antena omnidireccional y una direccional se reduce a las necesidades específicas de la aplicación.

Detalles Técnicos Clave

• Directividad y Ganancia: La directividad de una antena se refiere a su capacidad para concentrar la energía de RF en una dirección particular. Una mayor directividad generalmente se traduce en una mayor ganancia. Las antenas direccionales, al enfocar su energía, logran una ganancia significativamente mayor que las omnidireccionales, permitiendo alcanzar distancias mayores.
• Ancho de Haz: El ancho de haz es el ángulo de separación entre los puntos de mitad de potencia en el diagrama de radiación de una antena. Las antenas direccionales tienen anchos de haz estrechos (desde menos de 10° hasta unos 120°), mientras que las omnidireccionales tienen un patrón de 360° en el plano horizontal. Un ancho de haz más estrecho proporciona mayor ganancia pero requiere una alineación más precisa.
• Relación Frente-Atrás: Esta relación mide la directividad de una antena direccional, comparando la potencia dirigida hacia adelante con la potencia irradiada hacia atrás. Una mejor relación frente-atrás indica que la antena es más eficaz en la supresión de señales no deseadas provenientes de la parte trasera.
• Montaje y Conexiones: Las antenas direccionales a menudo requieren una puntería precisa para un rendimiento óptimo y pueden usar conectores de antena especializados. Es crucial asegurarse de la compatibilidad con el dispositivo al que se conectará.

Consideraciones Ambientales y de Frecuencia

La propagación de las señales de radiofrecuencia se ve afectada por el entorno. En interiores, las paredes, techos y materiales de construcción pueden atenuar, reflejar o difractar las señales, debilitando la transmisión. Los efectos reales deben probarse en el sitio.

La frecuencia de operación también juega un papel crucial. Las frecuencias más altas (como 5 GHz y superiores) tienden a proporcionar haces más estrechos y mayores tasas de datos, pero tienen menor penetración. Las frecuencias más bajas (como 2.4 GHz) ofrecen mejor penetración y mayor alcance, pero con haces más amplios. Las capacidades de ganancia de antena son específicas de frecuencia y no son intercambiables.

Aplicaciones Comunes

La elección entre antena omnidireccional y direccional depende en gran medida de la aplicación:

Aplicaciones de Antenas Omnidireccionales

• Routers Wi-Fi Domésticos: Proporcionan cobertura general para múltiples dispositivos en una casa.
• Torres de Redes Celulares (en áreas urbanas/suburbanas): Ofrecen cobertura amplia para una gran cantidad de usuarios.
• Redes Vehiculares de Comunicación: Su tamaño compacto y facilidad de instalación las hacen ideales para vehículos.
• Aplicaciones IoT: Diseño pequeño y modular.
• Radios FM: Tamaño pequeño y patrón de radiación uniforme.

Aplicaciones de Antenas Direccionales

• Puentes Wi-Fi de Largo Alcance entre Edificios: Conexiones punto a punto dedicadas.
• Acceso Inalámbrico Fijo LTE/5G (FWA): Llevar conectividad a áreas remotas.
• Enlaces Punto a Punto y Punto a Multipunto: Conexiones dedicadas entre dos o más ubicaciones.
• Sistemas de Monitorización Remota para RVs y Transporte Marino: Enfoque en una fuente de señal específica.
• Comunicaciones por Satélite: Antenas parabólicas para captar señales débiles de satélites lejanos.
• Sistemas de Seguridad: Transmisión de video desde ubicaciones remotas a un punto central.

Pros y Contras Resumidos

Antenas Omnidireccionales

Pros:

• Cobertura de 360 grados.
• Fácil instalación y alineación.
• Ideal para entornos con múltiples dispositivos o fuentes de señal variables.
• Menor coste y mayor disponibilidad.
• Buena fiabilidad general, especialmente en cortes de sitios celulares y escenarios de congestión.

Contras:

• Mayor susceptibilidad a interferencias.
• Menor alcance y ganancia en comparación con las direccionales.
• Rendimiento menos eficiente en áreas difíciles o con señal marginal.

Antenas Direccionales

Pros:

• Mayor ganancia y alcance en la dirección deseada.
• Mejor resistencia a las interferencias.
• Ideal para enlaces punto a punto y de largo alcance.
• Mejora la relación señal-ruido (C/I).

Contras:

• Requiere alineación precisa.
• La implementación puede ser más compleja.
• Si la fuente de señal falla o se congestiona, la conexión se verá gravemente afectada.
• Menor cobertura en comparación con las omnidireccionales.

Conclusión

La elección entre una antena omnidireccional y una direccional depende fundamentalmente de la aplicación específica y del entorno operativo. Las antenas omnidireccionales son la opción preferida para una cobertura amplia y general, donde la facilidad de instalación y la versatilidad son primordiales. Por otro lado, las antenas direccionales son indispensables cuando se requiere maximizar el alcance, la ganancia y la resistencia a las interferencias en una dirección particular, como en enlaces punto a punto de largo alcance o en la recepción de señales débiles en zonas remotas. Comprender los principios de funcionamiento y las características técnicas de cada tipo permitirá tomar una decisión informada para optimizar la conectividad inalámbrica.
