En el vertiginoso mundo de la tecnología, la conectividad entre dispositivos se ha vuelto fundamental para nuestra vida diaria. Nos encontramos rodeados de una maraña de cables, cada uno con un propósito específico, pero a menudo sin tener claro su función. Uno de los estándares de conectividad más extendidos es el Universal Serial Bus (USB), que facilita la comunicación entre una vasta gama de dispositivos, desde computadoras y teléfonos móviles hasta cámaras y otros aparatos electrónicos. Para comprender a fondo cómo funcionan estas conexiones, es crucial adentrarnos en el concepto de un diagrama de cableado USB, el cual detalla la disposición y las interconexiones de los cables dentro de un conector USB. Este artículo se adentrará en la creación de un esquema detallado del cableado USB, explicando cada uno de sus componentes y conexiones.

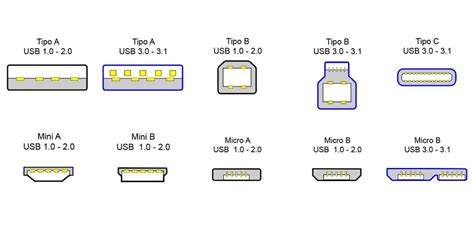

La Evolución de los Puertos USB: Del Tipo A al Revolucionario Tipo C
El Universal Serial Bus (USB) ha experimentado una notable evolución a lo largo de los años, adaptándose a las crecientes demandas de velocidad, potencia y versatilidad. Hoy en día, casi todos los dispositivos que se conectan a una PC son de tipo USB. Dispositivos como el ratón, el teclado o la impresora requieren un cable USB para funcionar. El USB, cuyas siglas significan Universal Serial Bus, actúa como un enlace entre la PC y sus dispositivos periféricos.
USB Tipo A: El Pilar de la Conectividad Tradicional
El conector USB Tipo A es, sin duda, el más familiar para la mayoría de los usuarios. Se utiliza comúnmente en computadoras y concentradores (hubs). Su diseño está pensado para ofrecer una conexión "descendente", lo que lo hace ideal para transferencias de datos y para la carga de dispositivos. Encontrarás conectores Tipo A en la mayoría de los cables USB y en múltiples puertos integrados en computadoras personales y adaptadores de corriente. Este tipo de conector ha sido el estándar durante décadas, proporcionando una conexión robusta y confiable para una amplia variedad de periféricos.
Micro USB: El Estándar Móvil que se Despide
Micro USB se consolidó como el estándar para dispositivos móviles y portátiles durante muchos años. Su tamaño compacto permitió a los fabricantes diseñar dispositivos cada vez más delgados y ligeros. La adopción de Micro USB fue prácticamente universal, con la mayoría de los fabricantes del mundo adoptando este tipo de conector. Podías encontrar este puerto en la mayoría de los smartphones, tabletas y otros dispositivos domésticos. Sin embargo, su reinado está llegando a su fin, ya que está siendo reemplazado progresivamente por el USB Tipo C.
USB Tipo C: La Nueva Frontera de la Conectividad Reversible
El USB Tipo C representa la vanguardia en la tecnología de conectores USB. Se caracteriza por ser un cable reversible, lo que significa que no importa cómo lo conectes, siempre encajará. Además, ofrece tasas de transferencia de datos significativamente más altas y una capacidad de entrega de energía superior en comparación con sus predecesores. El USB Tipo C se está convirtiendo rápidamente en el estándar para muchos fabricantes, y lo encontrarás en una creciente cantidad de laptops, teléfonos y tabletas, especialmente aquellos con sistema operativo Android. Un ejemplo de su adopción es el hecho de que algunos dispositivos, como la Picasso Tab, vienen equipados con un puerto y cable USB-C, permitiendo su uso con otros dispositivos Android compatibles. El hecho de que el cable Tipo C funcione en ambos sentidos elimina la frustración de intentar insertarlo de la manera incorrecta.
La Potencia del HDMI: Transmitiendo Audio y Video de Alta Definición
Más allá de la conectividad de datos, la transmisión de audio y video de alta calidad es esencial para el entretenimiento y la productividad. Aquí es donde entra en juego la interfaz HDMI.
¿Qué es una Interfaz de Audio/Video HDMI?

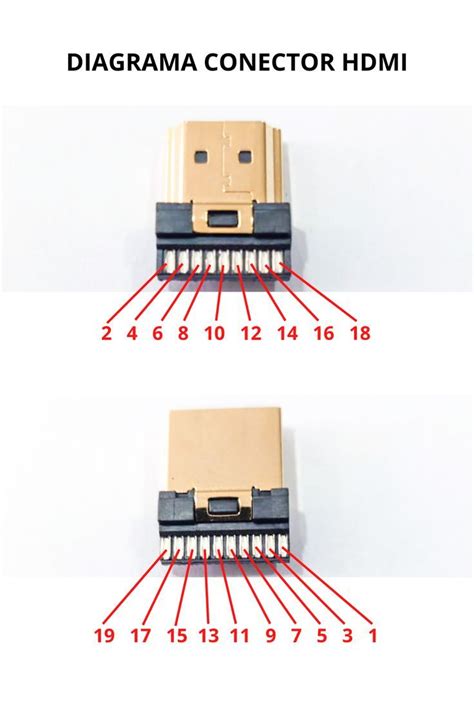

Una entrada HDMI (High-Definition Multimedia Interface) te permite enviar señales de video y audio de alta definición desde una fuente a una pantalla a través de un único cable. Este cable cuenta con un conector de tamaño moderado que simplifica las conexiones, eliminando la necesidad de múltiples cables para audio y video por separado.
HDMI Completo: El Estándar Más Común
Este es el cable HDMI más utilizado y es capaz de proporcionar un ancho de banda de video suficiente para resoluciones de 720p y 1080i. Es el tipo de conexión que encontrarás en la mayoría de televisores, reproductores de Blu-ray, consolas de videojuegos y ordenadores de escritorio.
Mini HDMI: Versatilidad para Dispositivos Compactos
El conector Mini HDMI se encuentra generalmente en dispositivos más compactos y portátiles, como cámaras DSLR, videocámaras de alta definición y algunas tabletas. Su conector es notablemente más pequeño que el HDMI estándar, lo que lo hace ideal para integrarse en puertos de menor tamaño sin comprometer la calidad de la señal.
Comprendiendo el Cableado Interno del USB: Los Cuatro Hilos Esenciales

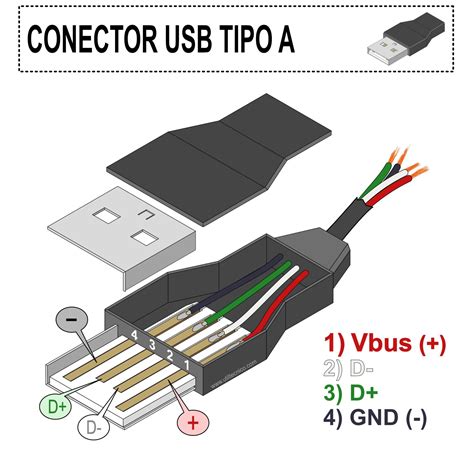

Para entender cómo funciona un USB, es necesario conocer algunos detalles sobre su estructura interna. El USB tiene cuatro vías diferentes para transferir datos. Hay dos conductores de alimentación y dos conductores de señal trenzados. Ahora que has comprendido la función de un dispositivo USB, vamos a entender qué hay dentro del cable USB. Hay cuatro hilos dentro de un cable USB estándar: rojo, blanco, negro y verde. Esta es la combinación de colores más común.
- Cable Rojo: Este hilo es el VBUS, que transporta la alimentación positiva de 5V de corriente continua. Es esencial para cargar dispositivos y suministrar energía a los periféricos.
- Cable Negro: Este hilo es el GND (Tierra), que proporciona el punto de referencia de voltaje para la alimentación y las señales de datos.
- Cable Blanco: Este cable es el D+ (Datos Positivo), encargado de transmitir una parte de la señal de datos.
- Cable Verde: Este cable es el D- (Datos Negativo), que transmite la otra parte de la señal de datos. La combinación de D+ y D- en un par trenzado ayuda a reducir la interferencia electromagnética, mejorando la integridad de la señal.
El Diagrama de Cableado USB: Visualizando la Conexión
El diagrama de cableado USB es un esquema detallado que muestra la disposición y la conexión de los cables dentro de un conector USB. Estos diagramas son herramientas valiosas para comprender cómo se comunican los dispositivos.
Diagramas de Conexión USB: Ejemplos Prácticos
Existen múltiples tipos de diagramas de cableado USB que ilustran las diferentes configuraciones de conexión. Estos diagramas ayudan a visualizar cómo los dispositivos se comunican entre sí.
Conexión USB Tipo A a USB Tipo B: Este diagrama de cableado ilustra la conexión entre un USB Tipo A y un USB Tipo B. Se utilizan normalmente para conectar computadoras a periféricos como impresoras y discos duros externos. El conector Tipo A se encuentra en el lado del host (la computadora), mientras que el Tipo B se encuentra en el dispositivo periférico.
Conexión USB Tipo A a USB Tipo C: Este diagrama de cableado ilustra la conexión entre un USB Tipo A y un USB Tipo C. Esta configuración es cada vez más común para conectar dispositivos como móviles, tabletas y ordenadores portátiles a puertos USB Tipo A más antiguos o a adaptadores.
Conexión USB Tipo A a Micro USB: Este diagrama de cableado ilustra la conexión entre un USB Tipo A y un conector Micro USB. Se utilizan normalmente para conectar dispositivos como móviles, tabletas y cámaras digitales a ordenadores y cargadores.
Diagrama de Pines del USB para Carga y Datos: Este diagrama de pines del USB muestra el cable USB que suele conectarse a los teléfonos para cargarlos o transferir datos. El conector tipo A se conecta al cargador o a la PC. Incluye pines para alimentación (VBUS), tierra (GND), datos (D+) y datos- (D-), esenciales para la transferencia de datos y la carga del dispositivo. Puedes añadir etiquetas a los cables, a las conexiones y a los conectores para que el diagrama sea más informativo.
Hacer un Cable de USB a USB ( facil )
USB vs. Conexiones Paralelas: Una Ventaja Clara
Los USB son un componente esencial para ensamblar múltiples dispositivos con la computadora. Son mucho mejores que los cables paralelos, ya que el USB transfiere más datos por segundo, son portátiles y fáciles de usar. La arquitectura del bus USB permite la conexión y desconexión de dispositivos "en caliente" (hot-swapping), lo que significa que puedes conectar o desconectar dispositivos sin necesidad de reiniciar la computadora.
El Futuro de la Conectividad: Tabletas de Dibujo y USB-C
En el ámbito del arte digital, las tabletas de dibujo independientes han surgido como herramientas increíbles para los artistas, ya que se pueden usar sin necesidad de una computadora o laptop. Para los artistas que aspiran a incursionar en el mundo del arte digital, elegir su primer dispositivo de dibujo puede resultar abrumador. La tendencia hacia el USB-C en estos dispositivos resalta la importancia de este estándar moderno por su versatilidad y rendimiento.
Creación de Diagramas de Cableado: Herramientas para la Visualización
El creador de diagramas eléctrico EdrawMax es una excelente herramienta para crear diagramas de cableado profesional de forma gratuita, ofreciendo plantillas y símbolos fáciles de editar. Si eres un aficionado con pocas ideas para crear un diagrama de cableado, EdrawMax, con su interfaz fácil de usar, te permitirá crear uno en cuestión de minutos. Te proporciona herramientas y plantillas que puedes modificar para adaptarlas a tus necesidades. Si eres un profesional, puedes crear un diagrama desde cero utilizando la amplia gama de símbolos y herramientas de edición que ofrece el programa.
El Funcionamiento Interno del USB: Ancho de Banda y Reconocimiento
Antes de entender cómo funciona un USB, es necesario conocer algunos detalles sobre él. Un buen USB podrá soportar un máximo de 127 dispositivos y tiene un ancho de banda total de 12 Mbit por segundo. El funcionamiento del USB depende del ancho de banda. Los USB con un ancho de banda cercano a los 12 Mbit por segundo o 1,5MB por segundo se consideran de alta velocidad, mientras que los que rondan los 1,5Mbit son de baja velocidad.
En cuanto el USB se conecta a la PC, envía datos al software del sistema USB para que lo reconozca. El software detecta el dispositivo y le asigna una dirección. Este software controla el intercambio de datos entre la PC y el dispositivo.
Los concentradores (hubs) USB son un componente crucial en la expansión de la conectividad USB. Se utilizan para conectar varios dispositivos mediante un único conector USB de la computadora. Además de multiplicar los puertos disponibles, un concentrador USB también distribuye la energía a cada uno de los dispositivos conectados y es capaz de detectar dispositivos de baja y alta velocidad. Un concentrador USB típico consta de dos componentes principales: un controlador USB y un repetidor USB. El repetidor proporciona soporte de hardware para las funciones de reinicio y permite suspender o reanudar las señales de datos, asegurando una comunicación fluida.
En resumen, la comprensión de los esquemas de conexión HDMI a USB, junto con la familiaridad de los diferentes tipos de puertos USB y sus evoluciones, nos permite navegar con mayor eficacia en el complejo panorama de la tecnología moderna. Desde la robustez del USB Tipo A hasta la versatilidad del USB Tipo C y la claridad de la transmisión HDMI, cada estándar juega un papel vital en la forma en que interactuamos con nuestros dispositivos.
