La infraestructura de red moderna exige soluciones de cableado que no solo garanticen la velocidad y la fiabilidad de la transmisión de datos, sino que también resistan las adversidades del entorno exterior. El cable FTP Categoría 6 (CAT6) diseñado específicamente para exteriores emerge como una opción primordial para aplicaciones que van desde redes LAN hasta sistemas de videovigilancia. Este artículo explora en profundidad las características, beneficios y aplicaciones de este tipo de cable, desentrañando por qué es una elección superior para entornos exigentes.
Comprendiendo la Terminología: ¿Qué significa FTP CAT6?
Para apreciar plenamente las capacidades de este cable, es fundamental desglosar su nomenclatura. "FTP" son las siglas de "Foiled Twisted Pair", que se traduce como "Par Trenzado Apantallado". Esto indica que cada par de hilos de cobre trenzados dentro del cable está envuelto en una lámina metálica, proporcionando una capa adicional de protección contra interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI). Esta característica es crucial para mantener la integridad de la señal, especialmente en entornos donde las fuentes de interferencia son abundantes, como en instalaciones industriales o cerca de equipos eléctricos de alto voltaje.
La designación "CAT6" se refiere a la Categoría 6 de los estándares de cableado Ethernet, definidos por la Asociación de la Industria de Telecomunicaciones (TIA) y la Asociación de la Industria Electrónica (EIA). Los cables CAT6 están diseñados para soportar frecuencias de hasta 250 MHz y velocidades de transmisión de datos de hasta 1 Gigabit por segundo (1 Gbps), e incluso 10 Gbps en distancias cortas (hasta 55 metros). Esto se logra mediante un diseño más estricto en la torsión de los pares de hilos y el uso de materiales de alta calidad que minimizan la diafonía (crosstalk), que es la interferencia entre pares de hilos adyacentes.
Características Clave del Cable FTP CAT6 para Exteriores

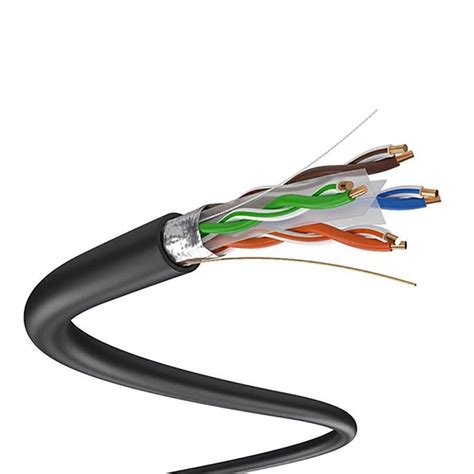

El cable FTP CAT6 para exteriores, como el modelo de 305 metros con chaqueta doble y revestimiento de polietileno, presenta un conjunto de atributos diseñados para la durabilidad y el rendimiento en condiciones adversas:
Construcción del Conductor
- Unifilar 23 AWG: El cable está compuesto por hilos conductores sólidos de 23 American Wire Gauge (AWG). El calibre 23 AWG es un estándar común para cables de red de alto rendimiento, ofreciendo un buen equilibrio entre conductividad y flexibilidad. Los conductores sólidos son ideales para instalaciones fijas y de larga distancia, ya que presentan menor atenuación de la señal en comparación con los conductores multifilares.
- Aleación (CCA): Es importante notar que algunos cables FTP CAT6 para exteriores pueden utilizar aleación de cobre (CCA - Copper Clad Aluminum) en lugar de cobre puro. Si bien el CCA es más económico, puede tener limitaciones en cuanto a conductividad y durabilidad a largo plazo en comparación con el cobre puro. Para aplicaciones críticas donde el rendimiento máximo es esencial, se prefiere el cobre puro.
Apantallamiento y Protección
- Pantalla de Aluminio: La presencia de una pantalla de aluminio (o lámina metálica) alrededor de los pares trenzados es una característica definitoria del cable FTP. Esta pantalla actúa como una barrera contra las interferencias electromagnéticas externas, protegiendo la señal transmitida. En el caso de los cables FTP, la pantalla suele envolver a los cuatro pares de hilos, ofreciendo una protección integral.
- Chaqueta Doble y Revestimiento de Polietileno: La resistencia a los elementos es primordial para el cableado de exteriores. Este cable cuenta con una chaqueta doble, que típicamente consiste en una chaqueta interior y una exterior. El revestimiento de polietileno de alta densidad (HDPE), a menudo clasificado como tipo CMX, proporciona una protección robusta contra la humedad, la radiación ultravioleta (UV), la abrasión y las fluctuaciones de temperatura. Esta construcción multicapa asegura que el cable mantenga su integridad estructural y eléctrica incluso cuando está expuesto a la intemperie.
- Color Negro: El color negro de la chaqueta exterior es común en cables de exteriores, ya que el negro tiende a absorber menos calor del sol en comparación con colores más claros, lo que ayuda a mantener la temperatura del cable más estable.
Rendimiento y Cumplimiento de Estándares
- Configuración de Par Trenzado Cat 6: La configuración del cable de par trenzado Cat 6 garantiza un óptimo desempeño, al cumplir con los más altos estándares de transmisión de datos en redes LAN. Esto incluye especificaciones como ANSI/TIA-568-C.2, que define los requisitos para cables horizontales de cobre en redes de telecomunicaciones.
- Pruebas de Calidad: La nota sobre que "Este cable ha superado las pruebas de calidad aceptadas para ser comercializado por CCTVCHILE.CL" indica que el producto ha sido validado para cumplir con ciertos criterios de rendimiento y fiabilidad, lo cual es un respaldo importante para los compradores.
Aplicaciones Versátiles: Más Allá de las Redes LAN
Si bien el cable CAT6 es fundamental para las redes de área local (LAN) cableadas, su diseño para exteriores amplía significativamente su abanico de aplicaciones.
Cableado de Redes de Alta Resistencia
La configuración del cable de par trenzado Cat 6 garantiza un óptimo desempeño, al cumplir con los más altos estándares de transmisión de datos en redes LAN; lo cual lo convierten en la solución ideal para cualquier instalación que necesita cable exterior de alta resistencia. Esto incluye la conexión de edificios, la extensión de redes a áreas exteriores o la implementación de puntos de acceso inalámbrico (WAP) en exteriores. La protección contra la intemperie y las interferencias asegura que la conectividad de red se mantenga estable y confiable, independientemente de las condiciones ambientales.
Sistemas de Videovigilancia (CCTV)
El cable FTP-UTP ideal para sistemas de CCTV, tanto para tecnología análoga como para tecnología digital IP. En sistemas de CCTV se utiliza para transmitir señal de video y alimentación de 12V, utilizando video Balun o switch PoE. Esta es una de las aplicaciones más destacadas para este tipo de cable.
- Transmisión de Señal de Video: Las cámaras de seguridad, ya sean analógicas o IP, requieren un medio de transmisión fiable. El cable FTP CAT6 proporciona el ancho de banda necesario para transmitir vídeo de alta resolución sin degradación de la señal, incluso en distancias considerables. La protección contra EMI/RFI es particularmente importante en entornos de CCTV, donde las interferencias podrían manifestarse como "ruido" o distorsión en la imagen.
- Alimentación de Cámaras (PoE y 12V): Muchos sistemas de CCTV modernos utilizan Power over Ethernet (PoE) o alimentación directa de 12V para simplificar la instalación, reduciendo la necesidad de cables de alimentación separados. El cable FTP CAT6 es compatible con estas tecnologías. Los switches PoE pueden inyectar energía eléctrica a través del mismo cable de red que transporta los datos de video. Para la alimentación de 12V, se pueden utilizar "video Baluns" que permiten transmitir tanto la señal de video como la alimentación de bajo voltaje a través de un único cable de par trenzado.
- Compatibilidad con Cámaras de Alta Resolución: Cable recomendado para utilizar con cámaras de 4Mpx. Las cámaras de 4 megapíxxeles y superiores generan un mayor volumen de datos, y el ancho de banda de 250 MHz del CAT6 es más que suficiente para manejar estas señales sin problemas, asegurando grabaciones nítidas y fluidas.
Cómo instalar cámaras de seguridad | Taller del especialista
Consideraciones Adicionales para la Instalación
La instalación correcta del cable FTP CAT6 para exteriores es tan importante como la elección del propio cable.
Terminación y Conectores
La pantalla metálica del cable FTP requiere una terminación adecuada para ser efectiva. Esto generalmente implica el uso de conectores RJ45 blindados y la correcta conexión a tierra de la pantalla. Si la pantalla no se conecta a tierra adecuadamente, puede actuar como una antena, captando interferencias en lugar de rechazarlas.
Gestión de Cables y Protección Física
Aunque el cable está diseñado para exteriores, es recomendable protegerlo físicamente de daños mecánicos directos, como cortes, aplastamientos o abrasión excesiva, mediante el uso de conductos, canaletas o protectores de cables. La gestión adecuada de los cables también ayuda a mantener el orden y facilita el mantenimiento futuro.
Distancia y Atenuación
Si bien el CAT6 es capaz de soportar altas velocidades, la longitud máxima del segmento de cable de red estándar es de 100 metros (incluyendo cables de conexión). Para distancias mayores, se requerirán dispositivos de repetición de señal o la implementación de fibra óptica. La atenuación de la señal (pérdida de potencia de la señal a medida que viaja por el cable) es un factor a considerar, especialmente en instalaciones de larga distancia. El calibre 23 AWG y la calidad del cobre (o aleación) influyen en la atenuación.
Diferencias entre FTP y UTP
Es útil entender la diferencia entre FTP y UTP (Unshielded Twisted Pair). Los cables UTP no tienen ningún tipo de apantallamiento y son más económicos y fáciles de instalar, pero son mucho más susceptibles a las interferencias. Los cables FTP, con su pantalla de aluminio, ofrecen una protección superior contra EMI/RFI, lo que los hace más adecuados para entornos ruidosos o aplicaciones críticas.
Conclusión Parcial
El cable FTP CAT6 para exteriores de 305 metros, con su construcción robusta de chaqueta doble, revestimiento de polietileno y pantalla de aluminio, representa una solución de cableado de alto rendimiento diseñada para resistir los desafíos del entorno exterior. Su capacidad para ofrecer velocidades de hasta 1 Gbps y su idoneidad para aplicaciones de CCTV, incluyendo la transmisión de video y alimentación PoE, lo convierten en una inversión valiosa para cualquier instalación que requiera conectividad fiable y duradera. La elección de un cable con estas especificaciones técnicas, como las presentadas en el modelo analizado, asegura la integridad de la red y la calidad de las transmisiones, incluso en las condiciones más exigentes. La correcta instalación y el uso de componentes compatibles son esenciales para aprovechar al máximo las capacidades de este cable de red avanzado.
