La comunicación fluida entre los Controladores Lógicos Programables (PLC) Siemens S7 y otros dispositivos es la espina dorsal de la automatización industrial moderna. Los PLC Siemens S7-400, en particular, son unidades de control industrial potentes y ampliamente utilizadas en sistemas de fabricación, energía y automatización. Estos PLC no operan en aislamiento; dependen de sólidos protocolos de red y comunicación para conectarse con sensores, actuadores, interfaces hombre-máquina (HMI) y otros dispositivos de control. La conexión en red industrial con el PLC Siemens S7-400 es fundamental para compartir datos, coordinar tareas y garantizar el buen funcionamiento de líneas de producción completas. A pesar de las conexiones exitosas vía MPI, a veces surge una falla de "sin comunicación" al establecer una conexión en línea con PLCs Siemens S7 a través de un conmutador de red Ethernet, especialmente con CPUs específicas.
La Base de la Conexión: Alcanzabilidad a Nivel de Red
El prerrequisito principal para establecer una conexión en línea vía Ethernet es la alcanzabilidad a nivel de red del dispositivo objetivo. Sin esta capa fundamental de comunicación, cualquier intento de interactuar con el PLC a niveles superiores de protocolo fracasará. Esto implica que el PLC y la estación de ingeniería deben poder "verse" mutuamente en la red.
Protocolos Clave en el Ecosistema S7
El mundo de la comunicación de los PLC Siemens S7 está dominado por varios protocolos, cada uno con sus fortalezas y aplicaciones específicas. La elección del protocolo adecuado depende de los requisitos de la aplicación, la velocidad, la distancia y la infraestructura de red existente.
PROFINET: La Vanguardia de la Comunicación Ethernet
Como protocolo basado en Ethernet, PROFINET ofrece mayor velocidad y flexibilidad que protocolos más antiguos como Profibus, lo que lo convierte en una opción preferente para las modernas redes Siemens S7-400. Los PLC Siemens S7-400 se pueden conectar a dispositivos PROFINET mediante puertos Ethernet integrados o módulos PROFINET dedicados. Este protocolo admite comunicación en tiempo real (RT) y en tiempo real isócrono (IRT), lo cual es perfecto para sistemas complejos donde varios PLC y dispositivos Siemens S7-400 necesitan sincronizar sus operaciones. PROFINET también permite una fácil integración con sistemas de TI, lo que permite la supervisión y el control remotos de los PLC Siemens S7-400 desde una ubicación central.
Para CPUs S7-300/400 modernas con una interfaz PROFINET (PN) integrada o aquellas equipadas con un procesador de comunicación CP343-1 (Lean/Advanced), la conexión típicamente usa el protocolo TCP/IP. La configuración de Ethernet para Siemens S7-400 implica configurar una dirección IP estática, una máscara de subred y una puerta de enlace en el módulo Ethernet del PLC. Una vez configurado, el Siemens S7-400 puede intercambiar datos con computadoras, servidores y otros dispositivos habilitados para Ethernet/IP.
Profibus: Un Estándar Industrial Robusto
Profibus es uno de los protocolos de comunicación industrial más utilizados y los PLC Siemens S7-400 son totalmente compatibles con Profibus-DP (periféricos descentralizados) para un rápido intercambio de datos. Este protocolo es ideal para conectar PLC Siemens S7-400 a módulos de E/S remotas, convertidores de frecuencia y otros dispositivos de campo. Configurar la comunicación Profibus Siemens S7-400 implica seleccionar la velocidad en baudios correcta (de 9,6 kbps a 12 Mbps), asignar direcciones únicas a cada dispositivo y utilizar cables Profibus blindados para reducir las interferencias. Las redes Profibus pueden admitir hasta 127 dispositivos por segmento.
MPI: La Opción Económica para Redes Pequeñas
MPI (Multi Point Interface) es un protocolo de comunicación simple y rentable, diseñado para redes Siemens S7-400 de pequeña escala. Se utiliza comúnmente para conectar PLC Siemens S7-400 a HMI u otros PLC Siemens (como S7-300 o S7-1200) para el intercambio de datos básico. MPI opera a velocidades en baudios de hasta 187,5 kbps y utiliza una topología de bus, lo que significa que varios dispositivos pueden compartir el mismo cable. Si bien no es tan rápido como Profibus o PROFINET, MPI es fácil de configurar y requiere un hardware mínimo. Para las redes MPI, la transferencia de datos lenta o las conexiones caídas pueden resultar de una sobrecarga del bus con demasiados dispositivos.
Ethernet/IP: Integración Universal
Ethernet/IP es otro protocolo popular que permite que los PLC Siemens S7-400 se comuniquen a través de redes Ethernet estándar. Este protocolo se adopta ampliamente en todas las industrias, lo que facilita la conexión de PLC Siemens S7-400 a dispositivos de diferentes fabricantes. Ethernet/IP es especialmente útil para aplicaciones que requieren grandes transferencias de datos, como el registro de datos de producción o la actualización de programas de PLC de forma remota. La capacidad del Siemens S7-400 para admitir múltiples protocolos también significa que las empresas pueden integrar nuevos dispositivos que utilizan diferentes protocolos, como agregar sensores Ethernet/IP a una red Profibus existente.

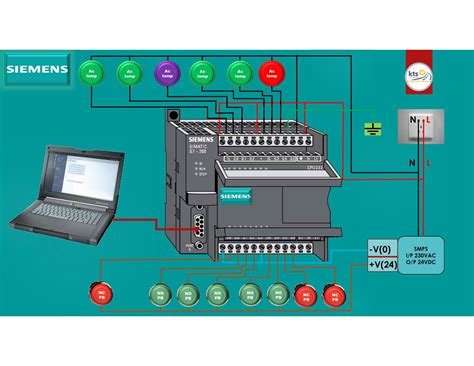

REDES INDUSTRIALES Y PROTOCOLOS DE COMUNICACIÓN
Consideraciones Críticas y Configuraciones Alternativas
Si bien TCP/IP es el protocolo predominante para la comunicación Ethernet con CPUs S7-300/400 modernas, existe una Excepción Crítica: una configuración menos común utiliza el protocolo ISO (ISO-on-TCP) en lugar de TCP/IP. Este protocolo no depende del enrutamiento IP estándar y requiere una configuración de controlador específica en SIMATIC Manager. Si usa el protocolo ISO (requerido para algunas configuraciones antiguas o tipos específicos de CP), debe seleccionar el punto de acceso ISO Ind. en las opciones de configuración de la interfaz PG/PC.
Además, es importante tener en cuenta que algunas configuraciones de seguridad industrial o firewalls en CPs avanzados pueden bloquear paquetes ICMP (ping). Esto significa que la incapacidad de hacer ping a un PLC no siempre indica un problema de comunicación fundamental, sino que podría ser una medida de seguridad.
Configuración y Hardware Necesario
Para construir una red confiable para los PLC Siemens S7-400, se necesita hardware específico. El núcleo es la CPU Siemens S7-400, que viene con puertos de comunicación integrados (como MPI o Ethernet) o admite módulos de expansión para Profibus o PROFINET.
- Para redes Profibus: Se necesitan módulos Profibus-DP, cables de par trenzado blindados y conectores DP con terminadores integrados.
- Para redes Ethernet/PROFINET: Son esenciales cables Cat5e o Cat6, conmutadores Ethernet y módulos PROFINET.
La configuración de la red Siemens S7-400 requiere el software Siemens Step7, que está diseñado específicamente para programar y configurar PLC S7. Los pasos incluyen crear un nuevo proyecto en Step7, agregar la CPU Siemens S7-400 y los módulos de comunicación a la configuración del hardware, y configurar los parámetros del protocolo (como direcciones, velocidades en baudios y configuraciones de IP). Por ejemplo, al configurar Profibus, se asigna una dirección Profibus al PLC Siemens S7-400 y a cada dispositivo conectado, luego se vinculan los dispositivos en el proyecto Step7.
Solución de Problemas Comunes de Comunicación
Incluso con una configuración adecuada, pueden ocurrir problemas de comunicación con el Siemens S7-400. Los problemas comunes incluyen:
- Conflictos de direcciones: Cuando dos dispositivos usan la misma dirección Profibus o IP.
- Cables o conectores dañados: Una causa frecuente de interrupciones en la comunicación.
- Configuraciones de protocolo incorrectas: Errores en la velocidad en baudios, direcciones IP, máscaras de subred, etc.
- Módulos de comunicación defectuosos: Un fallo en el hardware del PLC o de los módulos de comunicación.
- Mala calidad de la señal en redes Profibus: A menudo causada por cables no blindados o terminadores faltantes.
- Sobrecarga del bus MPI: Demasiados dispositivos en el bus pueden ralentizar o interrumpir la comunicación.
- Problemas de firewall: Configuraciones de seguridad que bloquean el tráfico necesario.
Para solucionar estos problemas, es crucial comenzar verificando lo básico:
- Conexiones físicas: Asegúrese de que todos los cables estén conectados correctamente y sin daños.
- Direccionamiento: Verifique que cada dispositivo tenga una dirección única.
- Configuración del protocolo: Confirme que la configuración del protocolo (velocidad en baudios, dirección IP, máscara de subred) coincida en toda la red.
- Herramientas de diagnóstico: Para redes Profibus, utilice un probador Profibus para verificar la calidad de la señal y asegurarse de que los terminadores estén instalados en ambos extremos del bus. Para problemas de Ethernet, use herramientas de monitoreo de red para identificar la congestión.
- Firewalls: Verifique la configuración del firewall para permitir el tráfico a la dirección IP del PLC Siemens S7-400.
Un paso fundamental al configurar la conexión en línea a través de Ethernet es verificar que la máscara de subred en el PLC y la estación de ingeniería sean idénticas. Esto asegura que ambos dispositivos operen dentro del mismo segmento de red lógico.
Beneficios y Ventajas de la Red Siemens S7-400
Los PLC Siemens S7-400 son conocidos por su diseño robusto y sus protocolos de comunicación compatibles, lo que mantiene esta fiabilidad en entornos industriales. Profibus y PROFINET están diseñados para soportar interferencias electromagnéticas, fluctuaciones de temperatura y desafíos comunes de vibración en las fábricas. Esto garantiza que los datos transferidos entre el PLC Siemens S7-400 y otros dispositivos sean precisos y consistentes, lo que reduce el riesgo de errores de producción.
Uno de los beneficios clave de la red Siemens S7-400 es la escalabilidad. A medida que las empresas crecen, pueden agregar fácilmente más dispositivos a su red Siemens S7-400 sin reemplazar todo el sistema. PROFINET y Ethernet/IP permiten un gran número de conexiones, facilitando la expansión.
La compatibilidad con los protocolos de comunicación de los PLC Siemens S7-400 es una gran ventaja para los usuarios industriales. Estos PLC funcionan a la perfección con dispositivos de Siemens y otros fabricantes líderes, incluidos HMI, sensores, actuadores y convertidores de frecuencia. Ya sea que esté utilizando una HMI de Siemens o un sensor Ethernet/IP de terceros, el Siemens S7-400 puede comunicarse con él mediante protocolos estándar. Esta compatibilidad reduce los costos de integración y simplifica el diseño del sistema, ya que los usuarios no tienen que limitarse a una única marca de dispositivos.
Las capacidades de red de los PLC Siemens S7-400 y su compatibilidad con diversos protocolos de comunicación los convierten en la piedra angular de la automatización industrial moderna. Al comprender cómo instalar, configurar y solucionar problemas de estas redes, las empresas pueden maximizar la eficiencia y la fiabilidad de sus sistemas de automatización.
