La distribución de contenido audiovisual de alta calidad a múltiples pantallas se ha convertido en una necesidad primordial en entornos profesionales y domésticos avanzados. La matriz HDMI 4x4 de Fonestar, específicamente el modelo FO-14M44E, emerge como una solución robusta y versátil, diseñada para gestionar y distribuir señales HDMI desde cuatro fuentes distintas hasta cuatro destinos simultáneamente. Este dispositivo no solo permite una conmutación flexible entre entradas y salidas, sino que también integra tecnologías avanzadas para extender el alcance de la señal y optimizar la compatibilidad con una amplia gama de televisores y proyectores.
Conectividad y Distribución Avanzada
El núcleo de la funcionalidad de la matriz Fonestar reside en su capacidad para interconectar hasta 4 dispositivos HDMI a 4 televisiones. Esto significa que cualquier fuente de alta definición, como reproductores Blu-ray, consolas de videojuegos, ordenadores o decodificadores, puede ser mostrada en cualquiera de las cuatro pantallas conectadas. La matriz permite la visualización de una entrada diferente en cada salida, o bien, la duplicación de una misma señal en hasta sus cuatro salidas, ofreciendo una flexibilidad sin precedentes en la gestión de contenido.
La compatibilidad del dispositivo abarca resoluciones de hasta 4K x 2K, Full HD 1080p y Full 3D, asegurando que las imágenes se presenten con la máxima fidelidad y detalle. Para lograr esto, la matriz soporta un ancho de banda de 10.2 Gbps, una especificación crucial para el manejo de señales de video de alta resolución y tasas de refresco elevadas sin degradación.

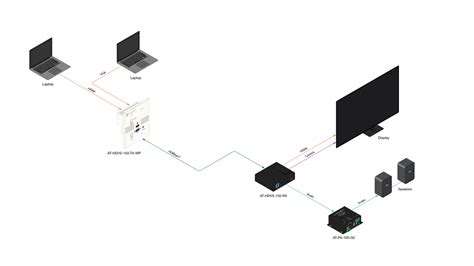

Extensión de Señal mediante Cat 5e/6 con Tecnología HDBaseT
Una de las características más destacadas de la matriz FO-14M44E es su capacidad para extender la señal HDMI a largas distancias utilizando cableado de red estándar. La matriz principal está acompañada por 3 receptores que operan sobre cables Cat 5e/6, empleando la avanzada tecnología HDBaseT. Esta tecnología permite la transmisión de señales de video, audio, datos de control y alimentación a través de un único cable de red.
La distancia de transmisión varía según la resolución: hasta 70 metros para señales Full HD 1080p y hasta 40 metros para señales 4K x 2K. Esta capacidad de extensión es fundamental para instalaciones donde las pantallas se encuentran alejadas de la ubicación de las fuentes de señal, eliminando la necesidad de extensores HDMI adicionales o cableado coaxial de alta especificación.
Gestión Inteligente de Señal y Compatibilidad
La función EDID (Extended Display Identification Data) es un componente vital de la matriz Fonestar, permitiendo la selección automática o manual de la resolución óptima para cada televisor conectado. El sistema EDID facilita una comunicación fluida entre la fuente de video y la pantalla, asegurando que la señal se adapte a las capacidades de visualización de cada dispositivo. Esto previene problemas de compatibilidad y garantiza que la mejor calidad de imagen posible se muestre en cada pantalla, independientemente de su resolución nativa o capacidades específicas.
Además de la gestión de video, la matriz incorpora un extractor de audio digital desde la salida HDMI, que puede ser convertido a audio analógico. Esta característica es particularmente útil en sistemas de sonido complejos, permitiendo la integración de sistemas de audio externos o barras de sonido que no soporten formatos de audio digital de alta fidelidad directamente desde HDMI.
Control y Administración Versátil
La matriz HDMI 4x4 Fonestar ofrece múltiples opciones de control para adaptarse a diversas necesidades operativas. Se incluye un mando a distancia IR para una operación cómoda a distancia. Para una integración más profunda en sistemas de automatización o para control centralizado, la matriz dispone de un puerto RS-232 y es compatible con control TCP/IP.
El control a través de RS-232 permite la conexión a un PC, donde se puede utilizar un software de control específico (disponible en la pestaña de descargas del fabricante) para gestionar todas las funciones de la matriz, incluyendo la selección de entradas, la configuración EDID y el monitoreo del estado del sistema. La compatibilidad con TCP/IP amplía aún más las posibilidades de control remoto, permitiendo la gestión a través de redes locales.
La matriz también cuenta con botones de selección de entrada directamente en la unidad, proporcionando un método de control directo y rápido. Indicadores luminosos informan sobre el estado de encendido y la entrada seleccionada para cada salida, facilitando la supervisión del funcionamiento.
DMT - VT101 - HDMI Matrix 4x4. Código de producto 101221
Alimentación y Diseño
Una característica innovadora en la gestión de la distribución de señal es la alimentación PoC (Power over Cable) de los receptores a través del mismo cable Cat 5e/6. Esto significa que los receptores no requieren una fuente de alimentación separada, simplificando enormemente la instalación y reduciendo el desorden de cables. La matriz principal se alimenta mediante un adaptador de 12V CC, 2.5A incluido.
Las especificaciones técnicas detallan la presencia de 4 entradas HDMI hembra con conectores dorados, 1 puerto RS-232 (D9) y 4 salidas HDMI hembra, también con conectores dorados. Las dimensiones de la matriz son de 267 x 37 x 120 mm (fondo) y su peso es de 0.8 kg, lo que la hace relativamente compacta y fácil de integrar en racks de equipamiento o espacios de instalación.
Consideraciones Adicionales y Aplicaciones
La matriz HDMI 4x4 Fonestar es una solución ideal para una amplia gama de aplicaciones, incluyendo salas de conferencias, auditorios, centros de entretenimiento, instalaciones comerciales, y hogares inteligentes donde se requiere una distribución de señal de alta calidad y control flexible. La capacidad de manejar resoluciones 4K y extensiones de larga distancia la posiciona como una opción preparada para el futuro, capaz de soportar las demandas de contenido audiovisual de alta definición.
El ancho de banda de 2.97 Gbps mencionado en algunas especificaciones del dispositivo parece referirse a un límite anterior o a una especificación particular de una versión previa o de un componente específico, dado que la compatibilidad con 4K x 2K y la especificación general de 10.2 Gbps son los indicadores primarios del rendimiento actual. Es importante verificar las especificaciones exactas del modelo para asegurar la máxima compatibilidad con las resoluciones deseadas.
La función de extensor del mando a distancia, integrada a través de la tecnología HDBaseT, permite controlar los dispositivos fuente desde la ubicación de las pantallas, añadiendo una capa adicional de conveniencia operativa. Esto es especialmente valioso en entornos de instalación donde el acceso directo a las fuentes es poco práctico.
En resumen, la matriz HDMI 4x4 de Fonestar ofrece una solución integral para la distribución de señales de video de alta definición, combinando conectividad robusta, extensión de señal avanzada, gestión inteligente de compatibilidad y opciones de control versátiles. Su diseño y características la convierten en una herramienta poderosa para cualquier sistema audiovisual que exija rendimiento, flexibilidad y fiabilidad.
