La elección del método de instalación para un cable de fibra óptica es crucial para garantizar la fiabilidad, durabilidad y rendimiento de la red de comunicaciones. Entre las diversas opciones disponibles, el tendido soterrado directo se ha consolidado como una solución robusta y estética, especialmente en entornos urbanos y suburbanos. Este método, que implica enterrar el cable directamente bajo tierra sin necesidad de conductos adicionales, ofrece una protección significativa contra los elementos y el acceso no deseado, al tiempo que minimiza el impacto visual en el paisaje. Sin embargo, su implementación exitosa requiere una planificación meticulosa y el cumplimiento de normativas específicas para salvaguardar la integridad del cable y la infraestructura circundante.
Ventajas del Cable de Fibra Óptica de Enterramiento Directo

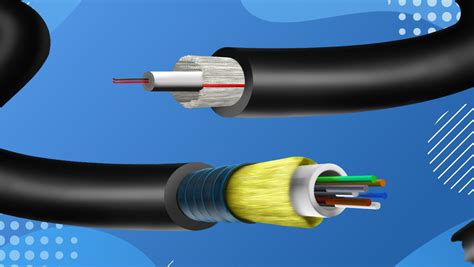

El cable de fibra óptica de enterramiento directo está específicamente diseñado para ser instalado bajo tierra, ofreciendo una resistencia superior a daños mecánicos externos y a la erosión del suelo. Su construcción robusta, que a menudo incluye armadura de cinta de acero o alambre de acero, lo protege de la presión del terreno, los impactos y la actividad de roedores. Esta armadura, combinada con cubiertas exteriores resistentes a los rayos UV, la humedad y los hongos, garantiza una larga vida útil y un rendimiento fiable en condiciones ambientales adversas.
Una de las principales ventajas del enterramiento directo es su rentabilidad y comodidad. Al eliminar la necesidad de instalar costosos conductos o postes aéreos, se reducen significativamente los costes de mano de obra y materiales. El diseño sin gel, que utiliza materiales aptos para bloquear el agua de forma integral, simplifica aún más la instalación y el mantenimiento, permitiendo incluso la inmersión del cable en agua sin comprometer su funcionalidad.
Además, los cables de enterramiento directo suelen ser más rígidos que los cables de interior, gracias a las estrías internas que refuerzan su centro y evitan que se aplasten. Esta rigidez, junto con su capacidad para resistir las inclemencias del tiempo y la fauna, minimiza el riesgo de daños accidentales y la necesidad de reemplazos frecuentes. Su discreta colocación bajo tierra los hace ideales para espacios reducidos y áreas donde la estética es una consideración importante, ya que permanecen fuera de la vista y no requieren espacio adicional para su instalación.
Métodos de Colocación y Profundidad de Instalación
Existen dos métodos principales para la instalación subterránea de cables de fibra óptica: la colocación en un conducto enterrado y el enterramiento directo bajo tierra. El método de enterramiento directo, abordado en este artículo, implica la excavación de zanjas para depositar el cable.
La profundidad de enterramiento es un factor crítico que depende de las condiciones geográficas locales, como la profundidad de congelación del suelo. En general, se recomienda enterrar los cables de fibra óptica a una profundidad de al menos 0.3 metros hasta estructuras subterráneas y una profundidad mínima de 0.7 metros desde la cubierta exterior del cable hasta el suelo en áreas no heladas. Cuando el cable se ubica bajo calzadas o tierra cultivada, la profundidad debe ser mayor, no inferior a 1 metro. En zonas de suelo congelado, el objetivo es enterrarlo por debajo de la capa de congelación. Si esto no es factible, se pueden emplear capas secas de suelo congelado con buen drenaje o suelos de relleno, junto con otras medidas preventivas.
Consideraciones Específicas para la Instalación
Al instalar cables de fibra óptica enterrados directamente, se deben tener en cuenta varias directrices para asegurar una instalación segura y duradera:
- Evitar Zonas de Riesgo: Se deben evitar áreas con alta corrosión ácida, alcalina o química, así como zonas propensas a termitas, fuentes de calor intensas o daños externos por fuerza. Si no se pueden evitar, se deben tomar medidas de protección adecuadas.
- Protección en la Zanja: El cable óptico debe colocarse en una zanja y estar rodeado por tierra blanda o una capa de arena de un grosor no inferior a 100 mm en todos los lados.
- Paneles de Protección: A lo largo de toda la longitud del cable, se deben cubrir paneles de protección con un ancho no inferior a 50 mm a cada lado del cable. Estos paneles deben estar hechos de hormigón. En áreas con excavación frecuente, como vías urbanas, se pueden colocar señales visibles en el panel de protección superior.
- Señalización de Ruta: En zonas suburbanas o áreas abiertas, se deben instalar señales o estacas de azimut claras a intervalos de aproximadamente 100 metros a lo largo de la ruta del cable, así como en puntos de giro o empalmes.
- Cruces y Entradas a Estructuras: Al cruzar ferrocarriles, carreteras o calles, los cables deben pasar por tuberías de protección con un alcance de más de 0.5 metros a cada lado de la calzada, pavimento o zanja de drenaje. Al entrar en estructuras, se deben instalar tuberías protectoras en los orificios y asegurar un bloqueo de agua en la entrada de las tuberías.
- Distancia entre Cables y Empalmes: La distancia entre cables de fibra enterrados directamente no debe ser inferior a 0.25 metros. Las posiciones de los empalmes de cables paralelos deben estar escalonadas y separadas por al menos 0.5 metros. Los empalmes en terrenos inclinados deben ser horizontales. Para empalmes de circuitos importantes, se recomienda una sección reservada de aproximadamente 1000 mm en ambos lados.
- Calidad del Suelo de Relleno: Si se utiliza un reemplazo especial del suelo para el relleno, la calidad del mismo no debe ser corrosiva para la cubierta exterior del cable de fibra óptica.
- Prohibición de Ubicación Directa: Los cables de fibra enterrados directamente están estrictamente prohibidos de ser colocados directamente debajo o debajo de tuberías subterráneas existentes.
Instalaciones Subterráneas - Fibra Óptica (FO)

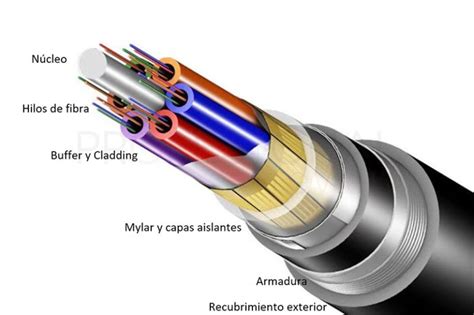

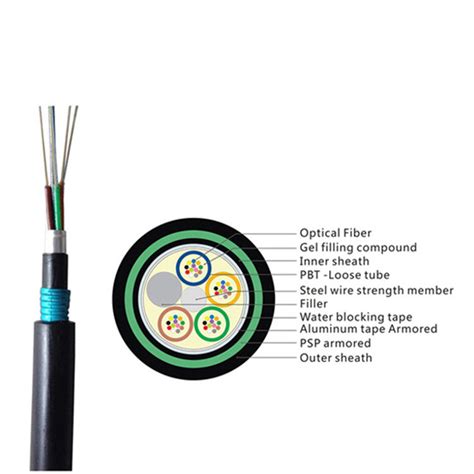

Características Clave del Cable de Fibra Óptica de Enterramiento Directo
Los cables de fibra óptica diseñados para enterramiento directo presentan características específicas que los diferencian de otros tipos de cables:
- Armadura Protectora: Suelen contar con una armadura de cinta de acero corrugado o alambre de acero para proteger contra daños mecánicos y la intrusión de roedores.
- Doble Cubierta y Protección Adicional: A menudo están protegidos con doble cubierta y, en algunos casos, hilos de Kevlar para mayor resistencia.
- Diseño sin Gel y Bloqueo de Agua: El diseño sin gel optimiza el bloqueo de agua utilizando materiales que evitan la entrada de humedad, lo que facilita el acceso y no requiere limpieza.
- Resistencia Ambiental: Son resistentes a los rayos UV, la humedad y los hongos, gracias a cubiertas de polietileno especialmente formuladas.
- Diseño de Tubo Holgado: Este diseño asegura un rendimiento de transmisión fiable en una amplia gama de temperaturas y proporciona parámetros de transmisión estables para diversas aplicaciones.
Aplicaciones Comunes
El enterramiento directo es el método de tendido más común en zonas urbanas y suburbanas, y se adopta mayoritariamente para proyectos de líneas de cable óptico troncal de larga distancia y redes de transmisión local. Los cables ópticos directamente enterrados encuentran una amplia aplicación en:
- Comunicaciones a larga distancia
- Redes de comunicaciones entre oficinas
- Redes de área metropolitana (MAN)
- Redes de área local (LAN)
- Redes de acceso exterior
- Telecomunicaciones
- Transmisión de vídeo y datos
- Televisión por cable
- Metro y túneles
Consideraciones Adicionales y Selección de Materiales
Al seleccionar un cable de fibra óptica para enterramiento directo, es importante considerar el radio mínimo de curvatura del cable y su fuerza máxima de tracción. La temperatura de instalación y evitar que los cables se retuerzan durante la instalación también son factores cruciales.
Los fabricantes ofrecen una variedad de opciones de fibra, incluyendo marcas reconocidas como Fujikura y Corning, así como la posibilidad de personalizar el color de la funda según códigos Pantone. La producción de cables personalizados puede requerir una consulta con un ingeniero de procesos especializado para comprender las necesidades específicas del cliente y asegurar la mejor solución. Los pedidos mínimos suelen ser de 1 km para permitir el ajuste del diámetro exterior. Los tiempos de producción varían según la cantidad, y todos los cables van acompañados de un informe de pruebas. En caso de problemas de calidad, se ofrece la sustitución gratuita de los cables.
El Cable Óptico Subterráneo con Ductos Anti-Roedor, por ejemplo, está diseñado específicamente para instalaciones subterráneas en ductos o áreas expuestas, ofreciendo protección contra roedores según normativas específicas. Su construcción robusta, que incluye un núcleo dieléctrico de fibra de vidrio reforzado y tecnología loose tube seco con gel, garantiza durabilidad y resistencia.
En resumen, el cable de fibra óptica para tendido soterrado directo representa una solución avanzada y fiable para la infraestructura de comunicaciones moderna. Su instalación, aunque requiere atención al detalle y el cumplimiento de normativas, ofrece beneficios significativos en términos de durabilidad, estética y coste, asegurando una conectividad robusta para el futuro.
