La tecnología Power over Ethernet (PoE) ha revolucionado la forma en que implementamos redes, especialmente en escenarios donde el acceso a la corriente eléctrica es limitado o inexistente. Ubiquiti, un referente en soluciones de redes, aprovecha esta tecnología para ofrecer una conectividad robusta y flexible. Este artículo profundiza en el funcionamiento del PoE, sus componentes, los estándares que lo rigen y cómo los dispositivos Ubiquiti lo implementan para simplificar las instalaciones y optimizar el rendimiento de la red.
La Necesidad de una Alimentación Remota: Superando las Limitaciones Eléctricas
En numerosas ocasiones, la instalación de equipos de red se ve obstaculizada por la falta de puntos de alimentación eléctrica cercanos. Esto es particularmente cierto en ubicaciones como mástiles, tejados o estructuras remotas, donde no hay tomas de corriente disponibles de serie. La solución tradicional implicaría extender cableado tanto para la transmisión de datos como para el suministro de energía, lo que no solo incrementa significativamente los costos de instalación, sino que también introduce potenciales riesgos de seguridad eléctrica y complica el mantenimiento a largo plazo del tendido eléctrico. Para abordar esta problemática, la IEEE desarrolló el estándar 802.3af, un sistema ingenioso diseñado para suministrar energía (a bajos voltajes, típicamente 48VDC) a los dispositivos de forma remota, utilizando el mismo cable Ethernet de categoría 5 (o superior) que transporta los datos.
La aplicación del PoE es especialmente valiosa en la instalación de redes inalámbricas en exteriores. En estos entornos, a menudo es necesario ubicar los puntos de acceso (AP) muy cerca de las antenas para minimizar las pérdidas de señal que ocurren en el cable coaxial entre el AP y la antena. El PoE elimina la necesidad de una fuente de alimentación separada para el AP en estas ubicaciones remotas, simplificando drásticamente el despliegue.
Desglosando el Funcionamiento del PoE: PSE y PD

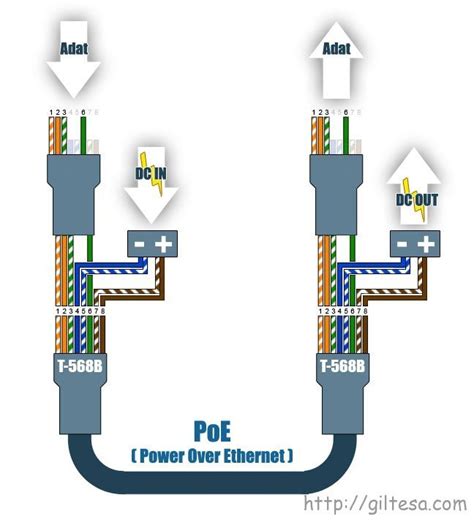

De forma simplificada, la alimentación PoE funciona convirtiendo la corriente alterna (AC) de la red eléctrica (típicamente 220VAC o 110VAC) en voltajes más pequeños y continuos (DC), en este caso, 48VDC. Esta energía se envía a través de dos (normalmente) de los hilos del cable Ethernet de categoría 5 que llegan al dispositivo final.
Los componentes clave en este proceso son:

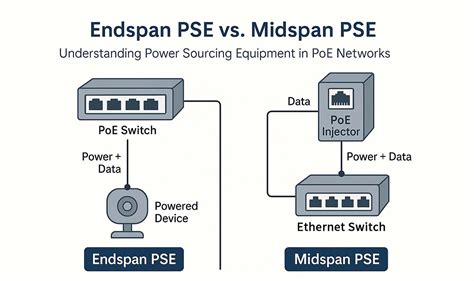

PSE (Power Sourcing Equipment): Este es el equipo responsable de transformar la alimentación externa de la red en un bajo voltaje continuo (DC). Los PSE pueden suministrar hasta 12W de potencia a 48V para los equipos que requieran alimentación por PoE y sean compatibles con este estándar. En las redes inalámbricas, existen dos tipos principales de PSEs:
- Endspans: Estos PSEs funcionan de manera similar a los switches Ethernet que ya integran la alimentación en el circuito de transmisión de datos. Los PSEs de tipo Endspan son comúnmente conocidos como Switches PoE. Estos switches tienen puertos que, además de transmitir datos, también suministran energía a los dispositivos conectados.
- Midspans: Estos son inyectores de alimentación que se ubican entre un switch Ethernet estándar (no PoE) y el dispositivo que necesita ser alimentado. El inyector recibe la señal de datos del switch y le añade la alimentación eléctrica antes de enviarla al dispositivo final a través del cable Ethernet.
PD (Powered Devices): Estos son los dispositivos finales que cuentan con soporte para PoE y requieren un bajo voltaje continuo (DC) para su funcionamiento. Ejemplos típicos incluyen puntos de acceso inalámbricos, cámaras IP, teléfonos VoIP y otros periféricos de red. Cuando un equipo PoE se conecta a un PSE, el PSE está diseñado para detectar automáticamente cuánta potencia necesita el PD y le proporciona únicamente la cantidad de energía que solicita, evitando así daños por sobretensión o sobrecarga.
Escenarios de Implementación del PoE

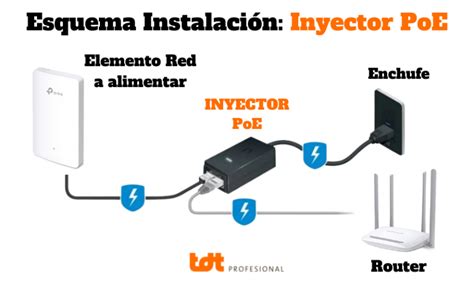

Consideremos un escenario típico: un PC está conectado a un switch. De este switch, se conecta un inyector PoE que recibe la señal de datos del switch y, al mismo tiempo, inyecta la alimentación eléctrica. Esta combinación de datos y energía viaja a través de un único cable Ethernet hasta un punto de acceso inalámbrico.
En otro escenario, si el punto de acceso (AP) no dispone de la funcionalidad PoE integrada o no es compatible con los estándares PoE, se puede utilizar un Splitter PoE. Este dispositivo se coloca antes del dispositivo inalámbrico para separar los datos de la alimentación. Los datos continúan por un cable Ethernet hacia el AP, mientras que la alimentación se extrae y se entrega al AP a través de un cable de alimentación independiente, a menudo con una clavija tipo Jack.
Estándares PoE y su Evolución
Los dispositivos que son compatibles con el estándar 802.3af poseen un gestor de alimentación integrado. Este componente es crucial, ya que protege al dispositivo contra subidas de tensión que podrían llegar a través de la línea de alimentación PoE.
En 2009, la IEEE introdujo un nuevo estándar conocido como 802.3at, también llamado PoE Plus (o PoE+). Este estándar fue desarrollado para aumentar significativamente la potencia de alimentación disponible, permitiendo suministrar hasta 25.5W a los dispositivos. Esta mayor capacidad es esencial para equipos más exigentes, como puntos de acceso inalámbricos de última generación o cámaras de videovigilancia con capacidades avanzadas. Posteriormente, el estándar 802.3bt amplió aún más las capacidades, soportando hasta 60W y 100W en diferentes configuraciones, lo que abre la puerta a la alimentación de dispositivos de mayor consumo como pantallas, sistemas de iluminación inteligente y ordenadores portátiles.
El Inyector PoE: Una Solución Versátil y Económica
La tecnología PoE, y en particular el uso de inyectores PoE (también conocidos como "midspans"), ha ganado una gran notoriedad por su capacidad para mejorar la agilidad y escalabilidad de la red de forma efectiva. Esta tecnología es capaz de suministrar energía y datos simultáneamente a través del cableado Ethernet de par trenzado, y ha obtenido una aceptación universal en aplicaciones que incluyen cámaras IP, teléfonos VoIP, puntos de acceso inalámbricos y sistemas de videovigilancia.
Un inyector PoE es capaz de soportar velocidades Gigabit Ethernet al mismo tiempo que alimenta dispositivos compatibles mediante un solo cable (Cat5e/Cat6/Cat6a). El inyector añade energía (proveniente de una fuente de alimentación externa) a los datos que llegan de un switch no PoE, enviando esta combinación al "endspan" (dispositivos como cámaras IP, puntos de acceso inalámbricos e iluminación LED). El inyector PoE es una solución perfecta para dispositivos de baja o media potencia que deben instalarse en lugares donde no hay una toma de corriente disponible. De este modo, ofrece una mayor flexibilidad, permitiendo la instalación de dispositivos en zonas de difícil acceso, minimizando el impacto sobre las estructuras existentes y ajustándose al presupuesto preexistente.
Laboratorio Inyector POE
Beneficios Clave del Uso de Inyectores PoE
El uso de inyectores PoE ofrece una serie de ventajas significativas:
- Conectividad PoE a Dispositivos Compatibles: Permite la alimentación PoE a dispositivos finales compatibles con los estándares 802.3af/802.3at/802.3bt.
- Instalación Flexible de Puntos de Acceso: Facilita la instalación de puntos de acceso inalámbricos en ubicaciones donde no hay energía eléctrica externa disponible, optimizando la cobertura de la señal WiFi.
- Capacidad PoE a Switches Existentes: Añade funcionalidad PoE a switches o routers Ethernet que de fábrica no la incluyen, permitiendo aprovechar la infraestructura de red existente.
- Instalación Sencilla: La configuración es directa: se conecta el inyector PoE al dispositivo final compatible y a un switch Ethernet, proporcionando datos y alimentación de forma sencilla y rápida.
- Expansión de Red Rentable: Permite añadir capacidades PoE a switches Ethernet no PoE, proporcionando una combinación eficiente de alimentación y datos a través del cable Ethernet, mejorando la conectividad sin necesidad de reemplazar el switch principal.
- Ahorro Económico: El inyector PoE permite ahorrar dinero al utilizar equipos Ethernet y la infraestructura de cableado ya existentes, reduciendo al mínimo el impacto en el presupuesto de la instalación.
Cómo Utilizar un Inyector PoE: Un Proceso Paso a Paso
Los inyectores PoE destacan por su capacidad para transmitir datos y proporcionar alimentación PoE a dispositivos compatibles con los estándares PoE y PoE+. Si se dispone de un switch que no es PoE, se debe utilizar un inyector PoE para alimentar dispositivos como puntos de acceso a la red o cámaras IP. A continuación, se describen los pasos generales para proporcionar alimentación a una cámara IP (este proceso es similar para otros dispositivos habilitados para PoE) utilizando un inyector PoE y un switch de red que no sea PoE:
- Verificación del Equipamiento: Asegurarse de que todos los equipos (cámara IP, inyector PoE, switch) funcionen correctamente. Realizar todas las configuraciones de vídeo y red necesarias antes de montar físicamente la cámara IP.
- Conexión del Cable Ethernet al Inyector: Conectar un cable Ethernet al puerto de alimentación/datos del inyector PoE y al puerto correspondiente de la cámara IP.
- Montaje del Dispositivo: Montar la cámara IP (o el dispositivo PoE) en la ubicación deseada.
- Conexión del Inyector al Switch: Utilizar un segundo cable Ethernet para conectar el puerto de datos del inyector PoE al switch Ethernet estándar.
- Alimentación del Inyector: Conectar el cable de alimentación del inyector PoE a una toma de corriente alterna local.
Consideraciones al Comprar Inyectores PoE
Al momento de seleccionar un inyector PoE, es fundamental tener en cuenta varios aspectos para asegurar la compatibilidad y el rendimiento óptimo:
- Número de Dispositivos a Alimentar: Un inyector PoE típicamente está diseñado para alimentar uno o, en algunos casos, hasta dos dispositivos. Si se necesita alimentar más de dos dispositivos, el uso de un inyector PoE puede no ser la opción más rentable. En tales situaciones, un switch PoE (Endspan) suele ser una alternativa más adecuada.
- Estándares PoE (PoE vs. PoE+): Existen dos estándares PoE principales:
- PoE (802.3af): Soporta hasta 15.4W de potencia por puerto.
- PoE Plus (802.3at): Incrementa la potencia disponible hasta 30.8W por puerto, ideal para dispositivos que consumen más energía.
- PoE++ (802.3bt): Con sus variantes (Tipo 3 y Tipo 4), puede suministrar hasta 60W o 100W respectivamente, para aplicaciones de alta demanda.
- Voltaje de Suministro de Energía: Las cámaras de seguridad PoE y otros dispositivos suelen operar con voltajes que varían entre 12V y 24V (en el caso de sistemas no estándar IEEE) o los 48V/54V definidos por los estándares IEEE. Es crucial verificar las especificaciones de la fuente de alimentación del inyector PoE para que coincidan con los requisitos de voltaje del dispositivo a alimentar. Una discrepancia puede llevar a sobrecargas o a un funcionamiento deficiente.
Preguntas Frecuentes sobre Inyectores PoE
- P: ¿Puedo usar un inyector PoE para alimentar un switch Gigabit?R: Generalmente no, a menos que el switch esté diseñado específicamente para recibir alimentación PoE a través de un puerto habilitado para ello. La mayoría de los switches requieren una fuente de alimentación externa independiente.
- P: ¿Qué tipo de cable Ethernet necesito?R: Los inyectores PoE se basan en los estándares IEEE 802.3. Cables Ethernet como Cat5, Cat5e, Cat6, Cat6a y superiores son adecuados para conectarse entre el inyector y los dispositivos/switches de red PoE. Para redes Gigabit, se recomiendan cables Cat5e o superiores.
- P: ¿Un inyector PoE tiene puertos manejables?R: No, los inyectores PoE no suelen tener puertos "manejables" en el sentido de configuración de red. Están diseñados para ser dispositivos "plug-and-play" que suministran energía directamente a los PD (Powered Devices) a través de su fuente de alimentación integrada. Muchos incluyen protección contra cortocircuitos y pueden suministrar directamente alimentación de corriente continua (DC) a dispositivos de red inalámbrica y de vigilancia.
Conclusión Parcial sobre el PoE y los Inyectores
El inyector PoE, a pesar de su aparente simplicidad, mejora enormemente la flexibilidad y escalabilidad de la red al permitir la alimentación remota de dispositivos PoE en puntos donde no hay una toma de corriente disponible. Además, resuelve eficazmente el problema de conectar switches Ethernet no PoE a dispositivos habilitados para PoE. Empresas como Ubiquiti ofrecen soluciones robustas y fáciles de usar que simplifican la implementación de redes más eficientes y económicas. El PoE, con sus diversas iteraciones y dispositivos asociados como los inyectores, se ha consolidado como una tecnología indispensable en la infraestructura de redes moderna.
