La integración de sistemas de citofonía y videovigilancia en edificios residenciales y comerciales ha experimentado un crecimiento exponencial en las últimas décadas. La necesidad de soluciones de transmisión de datos fiables, económicas y fáciles de instalar ha impulsado la adopción de tecnologías innovadoras. Entre estas, los transformadores UTP (Unshielded Twisted Pair), también conocidos como baluns, han emergido como una opción destacada para la transmisión de señales de vídeo, audio y alimentación a través de cableado de red estándar. Este artículo explora en profundidad las características, ventajas y aplicaciones de estos dispositivos, proporcionando una guía completa para comprender su funcionamiento y su impacto en la infraestructura de seguridad moderna.
Comprendiendo el Rol del Transformador UTP en Sistemas de Citofonía y Videovigilancia
En esencia, un transformador UTP actúa como un convertidor de impedancia, permitiendo que las señales de vídeo de alta frecuencia, típicamente transmitidas por cable coaxial, se adapten a las características del cable UTP. El cable coaxial, con su impedancia característica de 75 ohmios, es ideal para la transmisión de señales de vídeo, pero su costo y rigidez pueden ser desventajas significativas en instalaciones a gran escala. El cable UTP, por otro lado, es el estándar en redes de datos, es más económico, flexible y fácil de cablear.
Los transformadores UTP resuelven esta discrepancia al convertir la señal de vídeo de 75 ohmios a una impedancia de 100 ohmios, compatible con el cable UTP. Esto no solo facilita la integración de cámaras de seguridad y citófonos con sistemas de red existentes, sino que también abre la puerta a la transmisión de otras señales, como audio y alimentación, a través del mismo cableado.
Características Clave y Compatibilidad Técnica
La versatilidad de los transformadores UTP se refleja en una serie de características técnicas que los hacen adecuados para una amplia gama de aplicaciones. Es fundamental comprender estas especificaciones para seleccionar el dispositivo más apropiado para cada necesidad:
Compatibilidad Universal con Formatos de Vídeo HD: Una de las ventajas más significativas de los transformadores UTP modernos es su compatibilidad con los principales formatos de vídeo de alta definición (HD) utilizados en sistemas de videovigilancia. Esto incluye HD-CVI (High Definition Composite Video Interface), HD-TVI (High Definition Transport Video Interface) y HD-AHD (Analog High Definition). Esta compatibilidad asegura que los dispositivos puedan integrarse sin problemas con una amplia variedad de cámaras de seguridad y citófonos de diferentes fabricantes y tecnologías.
Distancias de Transmisión Optimizadas: La distancia a la que se pueden transmitir las señales de vídeo de alta calidad es un factor crítico en el diseño de sistemas de seguridad. Los transformadores UTP ofrecen rangos de transmisión impresionantes, que varían según la resolución de la cámara y el formato de vídeo:
- Hasta 350m para Cámaras CVI de 720P: Esto permite la vigilancia de áreas extensas sin degradación perceptible de la calidad de imagen.
- Hasta 150m para Cámaras CVI de 1080P: A medida que la resolución aumenta, la distancia de transmisión puede verse ligeramente comprometida, pero sigue siendo muy competitiva.
- Hasta 200m para Cámaras TVI (720P y 1080P): Los sistemas basados en TVI también se benefician de un alcance considerable, facilitando la cobertura de perímetros y accesos.
- Hasta 220m para Cámaras AHD de 720P: Las cámaras AHD, conocidas por su equilibrio entre calidad y coste, pueden alcanzar distancias notables con estos transformadores.
Soporte de Múltiples Formatos de Vídeo: La capacidad de manejar diferentes estándares de codificación de vídeo como NTSC, PAL y SECAM asegura que los transformadores UTP sean compatibles con equipos de vídeo de diversas regiones y épocas, lo que amplía su aplicabilidad en instalaciones existentes o en proyectos internacionales.
Sin Alimentación Externa Requerida (Pasivos): Una característica destacada de muchos transformadores UTP es que no requieren alimentación externa. Estos son conocidos como baluns pasivos. Su diseño intrínseco les permite funcionar mediante la conversión de señales, lo que simplifica enormemente la instalación al eliminar la necesidad de puntos de alimentación adicionales cerca de la cámara o el citófono. Esto se traduce en una menor complejidad de cableado y un ahorro en costos de instalación y mantenimiento.
Inmunidad a la Diafonía y al Ruido: La calidad de la señal es primordial en sistemas de videovigilancia y citofonía. Los transformadores UTP están diseñados para ofrecer una excelente inmunidad a la diafonía (crosstalk) y al ruido ambiental. Con una supresión de diafonía de hasta 60dB, estos dispositivos minimizan la interferencia entre cables adyacentes en el mismo mazo, asegurando una imagen clara y un audio nítido.
Ventajas Económicas y de Instalación
La adopción de transformadores UTP para citófonos y cámaras de seguridad ofrece beneficios tangibles en términos de costos y facilidad de implementación:
Ahorro Significativo en Costos de Cableado: Uno de los argumentos más sólidos a favor del uso de UTP es el ahorro económico. Los transformadores UTP permiten utilizar cableado de red estándar, que es considerablemente más económico que el cable coaxial. Se estima un ahorro de coste de cable UTP de entre un 30% y un 50% en comparación con el uso exclusivo de cable coaxial para la transmisión de vídeo. Este ahorro se magnifica en instalaciones de gran envergadura con cientos o miles de metros de cableado.

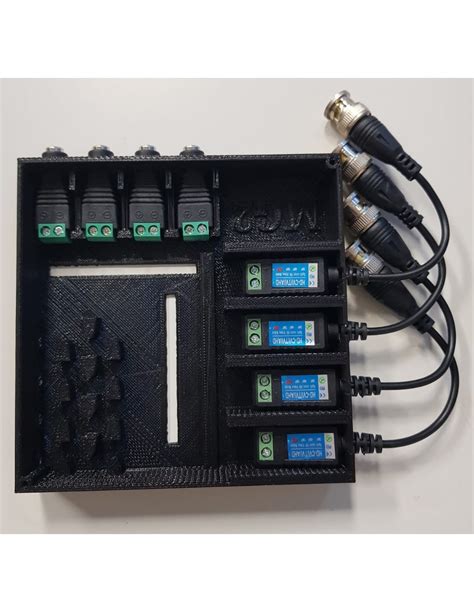

Tamaño Compacto y Fácil Instalación: El diseño compacto de la mayoría de los transformadores UTP facilita su instalación en espacios reducidos, como cajas de conexiones, detrás de monitores o dentro de carcasas de cámaras. Su conexión es generalmente plug-and-play, requiriendo simplemente la conexión de los cables UTP y el cable coaxial (o el conector correspondiente de la cámara/citófono), lo que agiliza el proceso de instalación y reduce la necesidad de mano de obra especializada.
Protección Integrada contra Sobretensiones: La protección contra transitorios es una característica de seguridad crucial. Los transformadores UTP a menudo incluyen protección incorporada de supresión de transitorios. Esto protege los equipos conectados de picos de voltaje repentinos causados por rayos, descargas electrostáticas u otras fuentes de sobretensión, salvaguardando la inversión en cámaras, citófonos y equipos de grabación.
Transmisión de Múltiples Señales a Través de un Solo Cable

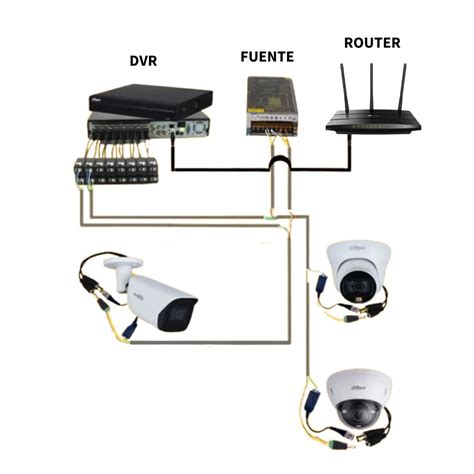

Una de las capacidades más avanzadas de ciertos transformadores UTP es la transmisión simultánea de múltiples señales a través de un único cable UTP. Los productos etiquetados como PVD (Power-Video-Data) o similares, permiten que las señales Power (alimentación), Video y Audio se enruten a través de UTP y RJ45.
Esto significa que un solo cable de red puede transportar no solo la señal de vídeo de la cámara o citófono, sino también la alimentación eléctrica necesaria para su funcionamiento y la señal de audio (si el dispositivo la soporta). Esta funcionalidad es particularmente útil para:
Sistemas de Citofonía con Vídeo: Permite que el citófono reciba alimentación y transmita vídeo y audio a través de un único cable UTP, simplificando drásticamente el cableado en edificios.
Cámaras de Seguridad Remotas: Las cámaras ubicadas en puntos de difícil acceso o sin una fuente de alimentación cercana pueden ser alimentadas a través del mismo cable UTP que transmite su señal de vídeo. Esto, como se menciona, permite que "las cámaras se puedan alimentar a grandes distancias, por favor revisar la tabla de información" para detalles específicos de alcance y potencia.
Tensión de Alimentación Versátil: Estos sistemas a menudo soportan un rango amplio de tensión de alimentación, típicamente de 12V a 36V, lo que ofrece flexibilidad para adaptarse a diferentes requisitos de energía de los dispositivos conectados.
Conexión UTP: ¿Directa o Cruzada? ¡Descúbrelo!
Consideraciones Adicionales para una Implementación Exitosa
Si bien los transformadores UTP ofrecen una solución robusta, existen algunas consideraciones para asegurar una implementación óptima:
Calidad del Cable UTP: La calidad del cable UTP utilizado es fundamental. Se recomienda utilizar cable de categoría 5e o superior, con un buen blindaje (si es posible, aunque el término UTP implica "no blindado", existen variaciones y la calidad del cobre y el aislamiento son importantes) para minimizar interferencias, especialmente en entornos con alta densidad de cables o fuentes de ruido electromagnético.
Conectores de Calidad: El uso de conectores RJ45 y conectores BNC de alta calidad asegura una conexión firme y libre de pérdidas.
Distancia y Resolución: Es crucial tener en cuenta las especificaciones de distancia proporcionadas por el fabricante del transformador UTP en relación con la resolución de la cámara y el formato de vídeo. Exceder las distancias recomendadas puede resultar en degradación de la señal o pérdida de imagen.
Entornos con Interferencias Extremas: En entornos con interferencias electromagnéticas extremadamente altas, como plantas industriales o cerca de grandes motores, puede ser necesario considerar soluciones de cableado con mayor blindaje o la utilización de fibra óptica para distancias muy largas. Sin embargo, para la mayoría de las aplicaciones residenciales y comerciales, los transformadores UTP son una solución más que adecuada.
Luces LED Indicadoras: La presencia de luces LED indicadoras en algunos transformadores UTP puede ser una herramienta útil para diagnosticar el estado de la conexión y la presencia de señal, facilitando la resolución de problemas.
En conclusión, los transformadores UTP representan una evolución significativa en la forma en que se implementan los sistemas de citofonía y videovigilancia. Su capacidad para transmitir vídeo de alta definición, audio y alimentación a través de cableado de red económico y flexible, combinada con su facilidad de instalación y protección integrada, los posiciona como una solución de vanguardia para proyectos modernos. El ahorro de costos, la simplificación del cableado y la compatibilidad universal los convierten en una opción inteligente para instaladores, integradores de sistemas y propietarios de edificios que buscan soluciones de seguridad eficientes y rentables.
