En el ámbito de la tecnología y la electrónica, la comunicación entre dispositivos es fundamental. Si bien las redes modernas y las conexiones inalámbricas dominan el panorama actual, existen tecnologías y cables especializados que siguen siendo relevantes para aplicaciones específicas. Uno de estos componentes es el cable null módem estéreo, una herramienta diseñada para facilitar la comunicación directa entre dos equipos terminales de datos (ETD) sin la necesidad de un módem u otro equipo de comunicación intermedio. Este artículo explorará en detalle qué es un cable null módem, cómo funciona, sus aplicaciones, las velocidades de transmisión de datos que soporta, y las diferencias clave con los cables serie estándar, además de su relevancia en el contexto de los dispositivos modernos.
¿Qué es un Cable Null Módem?
Un cable null módem es un cable serie especializado diseñado para permitir la comunicación directa entre dos equipos terminales de datos (ETD). La característica principal de este cable es que "simula" la presencia de dos módems, pero sin utilizarlos físicamente. En esencia, cruza las líneas de transmisión (TX) y recepción (RX) entre los dos dispositivos conectados. Esta configuración permite que un dispositivo envíe datos directamente a la línea de recepción del otro, y viceversa, estableciendo así una comunicación bidireccional sin necesidad de intermediarios.
El término "null módem" se refiere a la ausencia de un módem en la conexión. Históricamente, los módems se utilizaban para transmitir datos a través de líneas telefónicas. Cuando se necesitaba conectar dos ordenadores directamente, se utilizaban cables null módem para emular la conexión que un módem proporcionaría, pero de forma local y directa.
¿Cómo Funciona un Cable Null Módem?
El funcionamiento de un cable null módem se basa en un cruce inteligente de sus conexiones internas. En lugar de conectar la línea de transmisión (TX) de un dispositivo a la línea de transmisión del otro, y la línea de recepción (RX) a la línea de recepción (como haría un cable serie estándar para conectar un ETD a un DCE), el cable null módem conecta la línea de transmisión (TX) de un extremo a la línea de recepción (RX) del otro, y viceversa.
Imaginemos dos ordenadores, A y B, conectados mediante un cable null módem. El puerto serie del ordenador A tiene líneas dedicadas para enviar datos (TXA) y recibir datos (RXA). De manera similar, el puerto serie del ordenador B tiene líneas para enviar (TXB) y recibir (RXB). En un cable null módem, la conexión se realiza de la siguiente manera:
- La línea TXA del ordenador A se conecta a la línea RXB del ordenador B.
- La línea RXA del ordenador A se conecta a la línea TXB del ordenador B.
Esta configuración cruzada es lo que permite que los datos enviados por el ordenador A lleguen a la línea de recepción del ordenador B, y los datos enviados por el ordenador B lleguen a la línea de recepción del ordenador A. Esto facilita la comunicación bidireccional y la transferencia de datos directa entre los dos dispositivos.
Además de las líneas de transmisión y recepción, los cables null módem también suelen cruzar otras líneas de control de flujo, como RTS (Request to Send) y CTS (Clear to Send), y DTR (Data Terminal Ready) y DSR (Data Set Ready). El cruce de estas líneas de control ayuda a gestionar el flujo de datos y a asegurar que ambos dispositivos estén listos para enviar y recibir información, evitando pérdidas de datos y problemas de sincronización.
Aplicaciones y Usos del Cable Null Módem
Aunque la tecnología ha avanzado significativamente, los cables null módem siguen siendo herramientas valiosas en diversas áreas:
- Transferencia de Datos Directa: Permiten la transferencia directa de datos entre dos ordenadores u otros dispositivos DTE. Esto puede ser útil para transferir archivos de gran tamaño entre dos máquinas sin necesidad de una red o un dispositivo de almacenamiento externo.
- Comunicación Serie: Facilitan la comunicación serie entre dispositivos, permitiéndoles intercambiar datos mediante protocolos de comunicación serie estándar. Esto es común en entornos industriales donde equipos especializados necesitan comunicarse directamente.
- Depuración y Pruebas: Los desarrolladores y técnicos suelen utilizar los cables de módem nulo con fines de depuración y pruebas. Permiten monitorear el tráfico de datos entre dos dispositivos, lo que es crucial para diagnosticar problemas de comunicación en sistemas heredados o embebidos.
- Conexión de Equipos Industriales: En la industria, muchos equipos de control, PLCs (Controladores Lógicos Programables) y sistemas SCADA utilizan puertos serie para la comunicación. Los cables null módem son esenciales para conectar estos dispositivos entre sí o a estaciones de supervisión.
- Retroinformática: Para los entusiastas de la informática clásica, los cables null módem son una forma de conectar ordenadores antiguos, realizar transferencias de archivos o incluso jugar a juegos multijugador en red a través de conexiones directas.
- Configuración de Redes: En algunos casos, se utilizan para la configuración inicial de dispositivos de red que no tienen una interfaz de red accesible inmediatamente, permitiendo al administrador conectarse directamente a través del puerto serie.
Conectores y Estándares
Los cables null módem suelen emplear conectores serie estándar, siendo los más comunes:

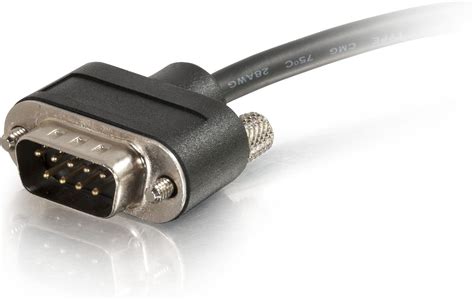

- DB9: Un conector de 9 pines, muy popular en ordenadores personales y muchos dispositivos industriales.
- DB25: Un conector de 25 pines, más antiguo pero todavía presente en algunos equipos.
La elección del conector depende de los requisitos específicos de los dispositivos que se conecten. La configuración interna del cable (el "cruce" de los cables) es lo que define si es un cable null módem o un cable serie estándar.
Velocidades de Transmisión de Datos Soportadas
La velocidad de transmisión de datos que admite una conexión de módem nulo depende de varios factores:
- Capacidades de los dispositivos conectados: Los puertos serie de los dispositivos deben ser capaces de operar a la velocidad deseada.
- Calidad del cable de módem nulo: Un cable de buena calidad con un blindaje adecuado puede soportar velocidades más altas y reducir la interferencia.
- Protocolo de comunicación serie utilizado: Diferentes protocolos tienen diferentes capacidades y requisitos.
Para RS-232, uno de los estándares de comunicación serie más comunes, las velocidades de datos suelen oscilar entre 75 bits por segundo (bps) y 115.200 bps. Estas velocidades, aunque bajas para los estándares actuales, son suficientes para muchas aplicaciones de control y monitoreo.
Las implementaciones modernas, especialmente aquellas que utilizan adaptadores para interfaces más nuevas, pueden soportar velocidades mucho mayores. Por ejemplo:
- Adaptadores USB a Serie: Estos adaptadores permiten conectar un cable null módem (o cualquier otro dispositivo serie) a un puerto USB moderno. La velocidad máxima dependerá del chip del adaptador y del controlador USB, pero a menudo pueden alcanzar varios megabits por segundo (Mbps).
- Convertidores Ethernet a Serie: Estos dispositivos permiten la comunicación serie a través de una red Ethernet. La velocidad de transmisión de datos a través del puerto serie puede seguir siendo limitada por RS-232, pero la capacidad de red subyacente es mucho mayor.
Es importante destacar que la velocidad de comunicación no solo depende del cable, sino de la cadena completa de comunicación, incluyendo el hardware de los dispositivos, el sistema operativo y el software de aplicación.
Conecta un pedazo de cable a la antena de tu módem WiFi y no lo vas a creer!
Diferencia entre Cables Null Módem y Cables Serie Estándar
La distinción fundamental entre un cable null módem y un cable serie estándar radica en su cableado interno:
- Cable Serie Estándar: Está diseñado para conectar un Dispositivo Terminal de Datos (DTE), como un ordenador, a un Dispositivo de Comunicación de Datos (DCE), como un módem. En este tipo de cable, las líneas de transmisión y recepción no se cruzan. La línea TX del DTE se conecta a la línea RX del DCE, y la línea RX del DTE se conecta a la línea TX del DCE. Las líneas de control también se conectan de forma directa o con una lógica específica para la comunicación DTE-DCE.
- Cable Null Módem: Está diseñado para conectar dos Dispositivos Terminales de Datos (DTE) directamente entre sí. Como se explicó anteriormente, este cable cruza las líneas de transmisión y recepción (TX a RX, RX a TX) y a menudo también las líneas de control. Esto permite que cada DTE "piense" que está hablando con un módem, cuando en realidad está hablando directamente con otro DTE.
En resumen, si necesitas conectar tu ordenador a un módem, usarías un cable serie estándar. Si necesitas conectar dos ordenadores directamente para transferir datos o comunicarte, usarías un cable null módem.
¿Puedo Utilizar un Cable Null Módem para Dispositivos Modernos?
Aunque los cables null módem tradicionales se utilizan principalmente con los antiguos puertos serie RS-232, muchos dispositivos modernos requieren adaptadores para interactuar con el hardware actual. Los puertos serie físicos son cada vez menos comunes en los ordenadores portátiles y de escritorio modernos, que han sido reemplazados en gran medida por puertos USB.
Sin embargo, la necesidad de comunicación serie directa no ha desaparecido. Aquí es donde entran en juego los adaptadores:

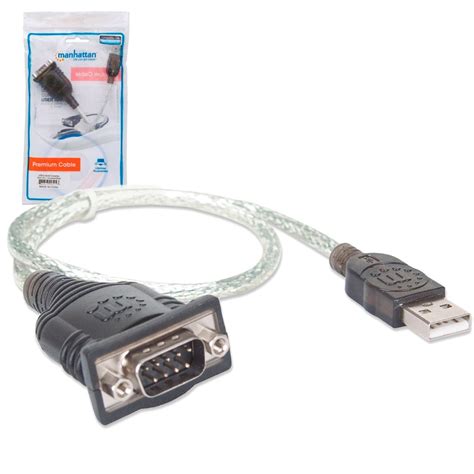

- Conversores de USB a Serie: Estos dispositivos son la solución más común. Permiten conectar un cable null módem (o cualquier otro dispositivo serie) a un puerto USB moderno. El adaptador emula un puerto serie en el sistema operativo, y el cable null módem se conecta a este puerto virtual. Estos adaptadores pueden soportar velocidades de datos más altas que los puertos serie RS-232 tradicionales, lo que hace posible el uso de conexiones null módem con sistemas más nuevos.
- Adaptadores Ethernet a Serie: Para aplicaciones que requieren conectividad de red y comunicación serie, estos adaptadores permiten que un dispositivo serie se conecte a una red Ethernet. Si bien no es una conexión null módem directa en el sentido tradicional, puede lograr un resultado similar al permitir la comunicación entre dispositivos a través de una red.
La clave es entender la interfaz física y lógica de los dispositivos que se desean conectar. Si ambos dispositivos tienen puertos serie RS-232, un cable null módem tradicional es la opción directa. Si uno o ambos dispositivos carecen de puertos serie físicos, se necesitarán adaptadores para establecer la conexión.
¿Dónde Puedo Encontrar Cables Null Módem?
Los cables null módem pueden adquirirse en varios comercios de electrónica, tanto en línea como en tiendas físicas especializadas. Son productos que, si bien no son tan comunes como los cables HDMI o USB, siguen estando disponibles para quienes los necesitan.
Se utilizan mucho en:
- Aplicaciones industriales: Donde la fiabilidad y la comunicación directa son cruciales.
- Retroinformática: Para conectar y utilizar equipos antiguos.
- Entornos de laboratorio y desarrollo: Para pruebas y depuración de hardware y software.
Al buscar un cable null módem, es importante especificar el tipo de conector (DB9 o DB25) y, si se va a utilizar con adaptadores modernos, asegurarse de que sea compatible con las velocidades de datos y los protocolos que se pretenden emplear.
