Modbus, un protocolo de comunicación industrial pionero, se ha mantenido como una piedra angular en la automatización desde su concepción en 1979. Su diseño abierto y su relativa simplicidad lo han convertido en una opción preferida para la interconexión de dispositivos en fábricas, plantas y sistemas de automatización, permitiendo que máquinas diversas "hablen" entre sí en tiempo real. Este artículo profundiza en la medición y el diagnóstico de las redes de comunicación Modbus, abarcando desde sus fundamentos hasta las técnicas avanzadas para garantizar su rendimiento y fiabilidad.
¿Qué es Modbus?
Modbus es un protocolo de mensajería de capa de aplicación que opera en el Nivel 7 del modelo OSI. Su arquitectura se basa en un modelo de solicitud-respuesta, donde un dispositivo "Maestro" (o cliente) inicia la comunicación solicitando datos o enviando comandos a uno o varios dispositivos "Esclavo" (o servidor). El caso de uso más común involucra la comunicación entre una interfaz hombre-máquina (HMI) o un sistema de control de supervisión y adquisición de datos (SCADA) y sensores, controladores lógicos programables (PLC) o controladores de automatización programables (PAC).
La popularidad de Modbus radica en su naturaleza de código abierto, su facilidad de uso y su ubicuidad, lo que lo convierte en una solución rentable e independiente del hardware para la transferencia de datos de E/S discretas o analógicas y datos de registro entre dispositivos de control. El puerto por defecto para las comunicaciones Modbus TCP/IP es el 502.
Historia de Modbus
El protocolo Modbus original, conocido como Modbus RTU (Remote Terminal Unit), fue publicado por Modicon (ahora Schneider Electric) en 1979, diseñado inicialmente para sus PLC. Con el tiempo, la necesidad de implementar Modbus sobre protocolos de transporte más complejos y populares como TCP/IP y UDP impulsó el desarrollo de variantes. La variante Modbus TCP/IP, introducida en 1999, respondió a esta demanda, permitiendo la comunicación a través de redes Ethernet.
Variantes de Modbus
Existen varias variantes de Modbus, cada una adaptada a diferentes necesidades y entornos de comunicación. Es importante destacar que estas variantes no son interoperables en el mismo segmento de red y tienen usos distintos.
Modbus RTU y Modbus ASCII
Estas son las variantes más comunes para conexiones serie.
- Modbus RTU: Los datos se transmiten en formato binario, lo que resulta en mensajes más cortos y potencialmente más rápidos. Los mensajes RTU no tienen tokens de inicio de texto explícitos; el dispositivo receptor detecta el inicio de un nuevo mensaje por un período de silencio en la línea.
- Modbus ASCII: Los datos se presentan en formato ASCII legible por humanos. Si bien los mensajes ASCII son más largos y, por lo tanto, teóricamente más lentos, su legibilidad facilita el monitoreo por parte de los administradores. Los mensajes ASCII sí incluyen tokens de inicio de texto.
Ambas variantes utilizan conexiones punto a punto (P2P), donde el cliente inicia todas las transacciones. En Modbus RTU, un maestro puede comunicarse con hasta 247 dispositivos esclavos, requiriendo un puerto serie independiente para cada uno. Las conexiones serie son generalmente más sencillas de configurar que las conexiones Ethernet, ya que no requieren la instalación de hardware de red ni la configuración de direcciones IP.
Tipos de Conexiones Serie en Modbus RTU

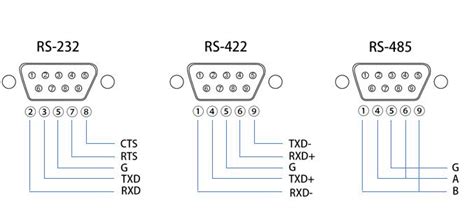

Los mensajes Modbus RTU se transmiten según los estándares de señalización física EIA aprobados por la Electronic Industries Alliance (EIA): RS-232, RS-485 y RS-422.
- RS-232: Utilizado en las primeras versiones de Modbus, es lento (máximo 20 kbps), tiene un alcance limitado a 15 metros y solo permite la conexión de un cliente a un dispositivo esclavo. Todavía se utiliza para conexiones de corto alcance o de bajo costo.
- RS-485 y RS-422: Estos estándares son fundamentales para las redes Modbus modernas. Permiten métodos de cableado multipunto (conexión de varios dispositivos esclavos a dispositivos clientes), amplían el alcance de las transmisiones hasta 1200 metros (4000 pies) sin repetidor, y ofrecen velocidades de datos de hasta 10 Mbps (aunque en la práctica rara vez superan los 115,200 baudios). RS-485 es particularmente robusto, ofreciendo mayor inmunidad al ruido y la capacidad de multidrop hasta 32 dispositivos cliente en un bus, con la posibilidad de añadir hasta 256 esclavos mediante repetidores. Puede operar en modo half-duplex (2 hilos) o full-duplex (4 hilos).
Modbus TCP/IP
Modbus TCP/IP, también conocido como Modbus Ethernet, es un protocolo Ethernet industrial que utiliza la pila TCP/IP en la capa de transporte. Permite la creación de redes multipunto donde un único dispositivo cliente puede comunicarse con múltiples dispositivos esclavos a través de una capa física Ethernet. En Modbus TCP, un mensaje Modbus se encapsula en un paquete TCP, que a su vez se encapsula en un paquete IP.
A diferencia de Modbus RTU, Modbus TCP permite que varios dispositivos utilicen un único puerto de red. Los mensajes Modbus TCP incluyen una cabecera de 7 bytes, denominada cabecera de protocolo de aplicación Modbus (MBAP), que identifica la unidad de datos de aplicación Modbus (ADU). Modbus TCP soporta la conexión concurrente de miles de dispositivos esclavos y múltiples dispositivos clientes en una red.
Existen dos variantes principales bajo el término genérico Modbus TCP:
- Modbus TCP: Un paquete Modbus en una envoltura TCP.
- Modbus sobre TCP: Un paquete Modbus RTU en una envoltura TCP (técnicamente Modbus RTU sobre TCP).
Una conexión Ethernet es generalmente más rápida y fiable que una conexión serie, y permite la transmisión de datos a mayores distancias.
Otras Variantes
Se han desarrollado otras variantes para casos de uso específicos, como Pemex Modbus y Enron Modbus, que soportan datos históricos y de flujo de eventos en las industrias del petróleo y el gas. Enron Modbus, en particular, soporta nativamente números enteros de 32 bits y variables de punto flotante.
Modbus Seguro
Publicado en 2018, Modbus Secure implementa características de seguridad sin modificar la especificación original. Utiliza la seguridad de la capa de transporte (TLS) para proporcionar autorización basada en certificados y autenticación.
Modbus Plus
Modbus Plus es un protocolo de red de paso de token de alta velocidad desarrollado por Schneider Electric. No es una variante de Modbus y requiere cableado y terminadores propietarios. Opera a 1 Mbps y utiliza un coprocesador dedicado.
¿Cómo Funciona Modbus?
La comunicación Modbus se basa en un modelo de solicitud-respuesta y utiliza una estructura de mensajes estandarizada.
Estructura de Mensajes
Los mensajes Modbus se organizan en Unidades de Datos de Protocolo (PDU), que son independientes de las capas de comunicación subyacentes, y Unidades de Datos de Aplicación (ADU), que incluyen la dirección del dispositivo esclavo, la PDU y una suma de comprobación.
- PDU: Contiene un código de función que indica la operación a realizar (lectura o escritura) y los datos asociados.
- ADU: Define el inicio y el fin de una trama de solicitud, asegurando que el dispositivo receptor sepa cuándo ha comenzado y terminado un mensaje. Los formatos de trama no son interoperables entre variantes.
Direccionamiento y Datos
A cada dispositivo esclavo se le asigna una dirección única (de 1 a 247 en la mayoría de las implementaciones). El maestro utiliza esta dirección para dirigir las solicitudes al esclavo específico. Los datos dentro de los dispositivos esclavos se organizan en hasta cuatro tablas:
- Bobinas (Coils): Bits binarios simples (ON/OFF). Una tabla para entradas discretas (solo lectura) y otra para salidas discretas (lectura/escritura).
- Registros (Registers): Enteros sin signo de 16 bits para almacenar valores analógicos. Una tabla para entradas de registro (solo lectura) y otra para salidas de registro (lectura/escritura).
El mapa Modbus de un dispositivo define la ubicación y el formato de estos datos. Las direcciones de datos en los mensajes Modbus utilizan un rango de 0 a 9999, mientras que las direcciones en el dispositivo pueden ser de 1 a 10000. Por lo tanto, a menudo es necesario restar un desplazamiento (offset) a la dirección del dispositivo antes de usarla en un mensaje.
Modbus solo transmite dos tipos de datos fundamentales: registros (enteros sin signo de 16 bits) y bobinas (bits). No hay una representación nativa para valores negativos o números de punto flotante. Para manejar estos, se recurre a técnicas como el complemento a dos para números negativos o la transmisión de un número de punto flotante en dos registros consecutivos (emulando un tipo de datos de 32 bits). Modbus utiliza una representación "big-endian" para direcciones y elementos de datos, donde el byte más significativo se transmite primero. Sin embargo, algunos fabricantes utilizan "little-endian", lo que requiere que ambos dispositivos utilicen el mismo método para una comunicación correcta.
Códigos de Función

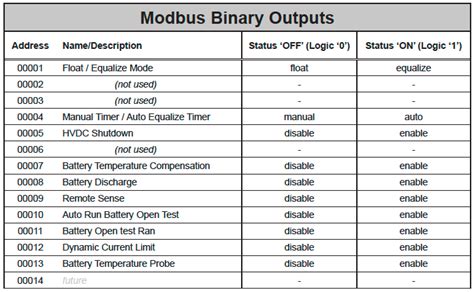

Los códigos de función, ubicados en el segundo byte del mensaje, instruyen al dispositivo esclavo sobre qué tabla acceder y qué operación realizar (leer o escribir). Los códigos de función públicos están documentados y validados por MODBUS.org. Los códigos de función más comunes incluyen:
- Lectura: Código ’01’ para bobinas, ’03’ para registros.
- Escritura: Código ’06’ para un solo registro.
Existen también códigos de función definidos por el usuario y reservados para funciones específicas como lectura de archivos o diagnósticos.
Monitoreo y Medición de Redes Modbus
La monitorización y la optimización del rendimiento de la red son cruciales para garantizar la calidad y la eficiencia de la transmisión de datos Modbus TCP/IP. Esto implica la recopilación y el análisis de datos sobre el estado de la red, como el ancho de banda, la latencia, el rendimiento, la pérdida de paquetes y la tasa de error.
Herramientas de Prueba y Diagnóstico
Para medir y diagnosticar redes Modbus, se emplean diversas herramientas de software y hardware:
- Software de Simulación y Análisis:
- Modbus Poll: Una herramienta popular para simular un dispositivo maestro Modbus, permitiendo a los usuarios interactuar con dispositivos esclavos, leer y escribir datos, y diagnosticar problemas de comunicación.
- Modbus Slave: Permite simular un dispositivo esclavo Modbus, útil para probar la funcionalidad del maestro o para depurar la lógica del esclavo.

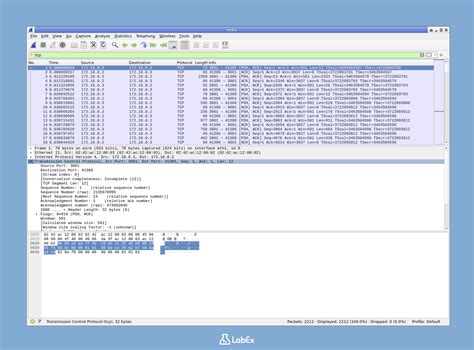

- Wireshark: Un analizador de protocolos de red que puede capturar y examinar el tráfico Modbus en una red Ethernet. Al utilizar Wireshark, se pueden identificar paquetes anómalos, verificar la estructura de los mensajes y detectar problemas de latencia o pérdida de paquetes. Para usar Wireshark con tráfico Modbus, se necesita capturar el tráfico utilizando un "sniffer" de red. Los archivos PCAP de Modbus se pueden encontrar fácilmente en línea.
- Serial Port Monitor: Una utilidad profesional para leer, registrar y analizar datos Modbus RTU/ASCII. Permite monitorear puertos COM, visualizar datos en varios formatos (tabla, volcado, línea, terminal), y emular la transferencia de datos para probar la respuesta de un dispositivo a comandos específicos. Es especialmente útil para desarrolladores y técnicos que trabajan con dispositivos Modbus RTU.
- ModbusPal: Una herramienta para crear y simular dispositivos esclavos Modbus, añadiendo registros y bobinas y modificando sus valores.
- QModMaster: Permite consultar dispositivos esclavos Modbus, leer registros o bobinas, y modificar configuraciones.
- Hardware de Prueba:
- Convertidores RS485/USB: Dispositivos como MOXA UPORT 1130/UPORT 1150 facilitan la conexión de dispositivos Modbus RTU a un PC a través de USB.
- Pasarelas Ethernet/RS-485: Soluciones como las NPORT de MOXA permiten la integración de dispositivos serie Modbus en redes Ethernet.
- Multímetro: Útil para verificar los niveles de voltaje en las líneas RS485, ayudando a detectar problemas de señal o conexión.
Modbus Master Slave Communication Using Modbus Poll
Métodos de Detección y Corrección de Errores
La transmisión de datos Modbus puede verse afectada por diversos factores como el ruido, la distorsión o la interferencia. Los métodos de detección y corrección de errores son esenciales para identificar y corregir estas inconsistencias.
- Comprobación de Paridad: Un método simple que añade un bit a los datos para indicar si el número de bits es par o impar.
- Suma de Comprobación (Checksum): Calcula un valor basado en los datos transmitidos y lo compara con el valor recibido para verificar la integridad. En Modbus, una suma de comprobación de 2 bytes se calcula a partir de cada byte de la ID del dispositivo y la PDU, y se anexa al mensaje. El receptor recalcula y compara esta suma.
- Comprobación de Redundancia Cíclica (CRC): Un método más robusto que genera un código basado en una función polinómica y lo anexa a los datos. El receptor utiliza la misma función para verificar la coincidencia.
Si bien Forward Error Correction (FEC) es común en otros protocolos, Modbus TCP/IP generalmente se basa en checksums y CRC para la integridad de los datos.
Seguridad en Redes Modbus
Modbus, al ser un protocolo diseñado hace décadas, carece de mecanismos de seguridad integrados como autenticación o cifrado. Esto lo hace vulnerable a accesos no autorizados y ataques, especialmente cuando se expone a redes públicas.
Consideraciones Clave de Seguridad
- Evitar la Exposición Directa a Internet: Nunca se debe permitir que un dispositivo Modbus sea accesible directamente desde Internet.

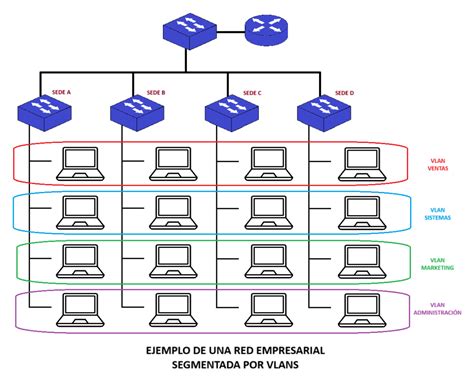

- Segmentación de Red: Es fundamental implementar la segmentación de red, dividiendo la red en partes más pequeñas basadas en su uso o nivel de seguridad. Ubicar los dispositivos Modbus dentro de redes segmentadas o VLANs separadas del tráfico corporativo es una práctica recomendada. Esto ayuda a crear perímetros fuertes y firewalls que separan las redes IT de las redes ICS/OT (Tecnología de la Información e Tecnología Operacional).
- Monitorización del Tráfico: Utilizar herramientas como Wireshark o sistemas IDS/IPS (Sistema de Detección/Prevención de Intrusos) para detectar tráfico anómalo en los puertos estándar de Modbus (como el 502/TCP).
- Enfoque en Perímetros Fuertes: En lugar de depender del cifrado sin un análisis exhaustivo de los casos de uso y las implicaciones de seguridad, el enfoque inicial debe estar en fortalecer los perímetros de red. El valor de los datos en tiempo real para un actor malintencionado en un entorno ICS puede ser limitado en comparación con otros datos, como archivos de proyecto o especificaciones de ingeniería.
Benchmarking y Evaluación de Rendimiento
Para evaluar el rendimiento de los dispositivos de red que ejecutan Modbus TCP/IP, se pueden realizar benchmarks que midan parámetros como:
- Tiempo de respuesta: El tiempo que tardan los dispositivos en responder a las solicitudes Modbus.
- Capacidad de gestión de solicitudes: El número máximo de solicitudes que un dispositivo puede gestionar con éxito por unidad de tiempo.
- Resiliencia ante ataques: La monitorización del comportamiento de los dispositivos Modbus durante ataques de denegación de servicio distribuido (DDoS).
La implementación de "Network Segmentation" divide la red en partes más pequeñas basadas en su uso o nivel de seguridad.
Anticipar el Crecimiento
Al seleccionar una topología de red, es esencial anticipar las necesidades futuras de crecimiento y expansión. Esto puede implicar la elección de arquitecturas de red escalables y la consideración de la capacidad de los dispositivos para manejar un mayor volumen de tráfico y un mayor número de nodos a medida que la infraestructura industrial evoluciona.
La comunicación Modbus, a pesar de su antigüedad, sigue siendo un pilar en la automatización industrial. Comprender sus variantes, su funcionamiento y las herramientas disponibles para su medición y diagnóstico es fundamental para garantizar la fiabilidad, la eficiencia y la seguridad de las operaciones industriales. La prueba de comunicación Modbus RS485, por ejemplo, es esencial para garantizar un intercambio de datos preciso y evitar fallos de comunicación, asegurando así una comunicación robusta y libre de errores en los sistemas industriales.
