La infraestructura de comunicaciones moderna, tanto en el ámbito doméstico como en el empresarial, depende de una multitud de conectores y cables estandarizados para garantizar la transmisión de datos y voz. Entre estos, los conectores "Registered Jack" (RJ) desempeñan un papel fundamental. "RJ" es la abreviatura de "Registered Jack" (conector registrado), que se utiliza para describir los conectores estándar para diversas interfaces telefónicas y de datos. Estos conectores se utilizan ampliamente en líneas telefónicas, Ethernet, RDSI (Red Integrada de Servicios Digitales) y otros campos de la comunicación. La aparente similitud entre algunos de estos conectores puede generar confusión, pero cada uno está diseñado con especificaciones precisas para propósitos distintos.
Desglosando las Variantes de Conectores RJ

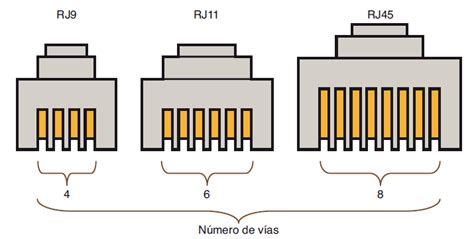

Existe una familia de conectores registrados, usualmente distinguidos por números específicos después de "RJ", como RJ9, RJ11, RJ12, RJ45 y RJ48. Esta distinción corresponde al número de posiciones y cables/conectores que cada uno soporta, y su tamaño es diferente.
RJ9, RJ10, RJ22: El Conector del Auricular
Los conectores RJ9, RJ10 y RJ22 representan el mismo pinout de conector 4P4C (4 posiciones, 4 contactos). Aunque el número de pines pueda variar en la designación, esto no significa que la función haya cambiado. El cable de teléfono 4P4C RJ9 se usa comúnmente para conectar el auricular del teléfono (a veces llamado el "handset") a su cuerpo. Por lo tanto, el RJ9 no interactúa con la red pública, y su número de pines es menor (4).

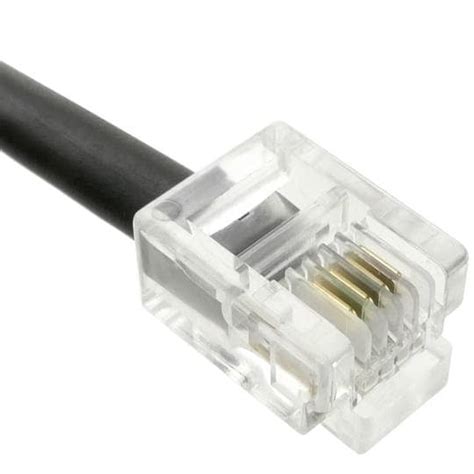

RJ11: El Estándar Telefónico Doméstico
El conector RJ11 pertenece a la categoría de conectores modulares 6P4C (6 posiciones, 4 contactos), que es ligeramente más grande que el conector RJ9/RJ10/RJ22. Estos conectores transmiten señales de audio y control. Se utilizan 4 cables, configurados como dos pares de cables, lo que permite que un cable RJ11 se utilice como dos conexiones para conectar dos líneas telefónicas. Los conectores RJ11 son fáciles de fabricar, con bajos costos de material, adecuados para aplicaciones a gran escala, especialmente en sistemas telefónicos domésticos y entornos de pequeñas oficinas. Su proceso de instalación es simple y no requiere herramientas complejas para completar la conexión, lo que lo hace adecuado para que los usuarios lo instalen y mantengan por su cuenta. RJ11 es un estándar de conector de línea telefónica ampliamente utilizado en el mundo, compatible con la mayoría de los equipos y sistemas telefónicos, para garantizar su universalidad. Además, los conectores RJ11 son compactos, fáciles de enchufar y desenchufar, ahorran espacio y son perfectos para necesidades de cableado en espacios limitados. Además de los sistemas telefónicos, los conectores RJ11 también se pueden utilizar para ciertos módems y conexiones de máquinas de fax, lo que demuestra su amplia gama de aplicaciones. Los conectores RJ11 se utilizan comúnmente para conectar teléfonos a enchufes de pared en hogares y oficinas, lo que permite la transmisión de señales de voz a través de líneas telefónicas.
RJ12: Ampliando las Capacidades del RJ11
El conector RJ12 es un conector telefónico 6P6C (6 posiciones, 6 contactos), que tiene 6 posiciones y 6 cables. Por lo tanto, la única diferencia entre RJ12 y RJ11 es que hay dos líneas adicionales en el RJ12. Los dígitos y el tamaño son los mismos. El RJ12 puede usar 3 pares de cables para conectar 3 veces. El conector 6P6C RJ12 se utiliza principalmente para sistemas de telefonía y puede usarse para reemplazar el conector RJ11.
RJ45: El Corazón de las Redes Ethernet
El conector 8P8C RJ45 es un conector muy conocido que se utiliza ampliamente en Ethernet y conexiones de datos. Por ello, también se les llama conectores Ethernet. Este es un conector 8P8C. Debido al mayor número de contactos, el conector RJ45 es ligeramente más grande que el conector RJ12. Los cabezales de cristal RJ45 son conectores con 8 ranuras y 8 contactos (8p8c). Los conectores RJ45 suelen terminarse en ambos extremos de los cables de red para conectar dispositivos como computadoras.
RJ48: Especializado para Redes T1 y RDSI
El conector RJ48 es también un conector 8P8C, que tiene una gran similitud con el conector RJ45. Sin embargo, son diferentes. Aunque el cable RJ48 se utiliza en el campo de las redes, se utiliza especialmente para redes T1 y RDSI (Red Digital de Servicios Integrados). El RJ48 se utiliza para conectarse con cables STP (par trenzado apantallado), que tienen diferentes variantes, incluyendo RJ48C, RJ48X y RJ48S.
RJ45 vs. RJ11: Las Diferencias Clave
La principal diferencia entre RJ45 y RJ11 radica en su número de contactos y su propósito. Los cabezales de cristal RJ45, como se mencionó, son conectores 8p8c, mientras que los cabezales de cristal RJ11 típicamente tienen 6 ranuras y 4 contactos (6p4c), y por lo tanto son más pequeños. Los conectores RJ11 suelen usar cuatro pines y los RJ45 ocho. El conector macho RJ11 cabe en un conector hembra RJ45 porque es más pequeño. Sin embargo, esto no es recomendable y se desaconseja encarecidamente, ya que son para usos diferentes.
RJ45 vs RJ11, How to Distinguish？

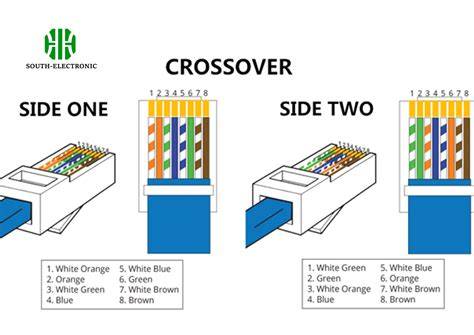

Si bien un conector RJ11 puede insertarse en una interfaz RJ45, no funcionarán conjuntamente de manera óptima. Debido a la diferente construcción del cabezal de cristal RJ45 y el cabezal de cristal RJ11, el cableado de sus estándares también es diferente. Existen dos estándares para el cableado de los conectores RJ45: T-568A y T-568B. Al adoptar diferentes estándares, el cable de red resultante se clasifica en dos tipos: directo y cruzado. Si se desea un cable directo, ambos extremos deben cablearse según el mismo estándar (T-568A o T-568B); si se desea un cable cruzado, ambos extremos deben cablearse según estándares diferentes.
Conectar un RJ11 a un RJ45 podría dañar el equipo de red o la funcionalidad de la línea telefónica. Dado que el conector RJ11 no cumple con un estándar internacional unificado en términos de tamaño, fuerza de inserción y ángulo de inserción según las normas internacionales de diseño de conectores, forzar su funcionamiento conjunto podría resultar perjudicial para la interfaz RJ45 del equipo. Los conectores RJ11 se utilizan para líneas telefónicas y los RJ45 para Ethernet y redes, siendo estos últimos más grandes.
Intercambiabilidad y Precauciones
Los conectores RJ11 y los RJ12 son físicamente similares y pueden utilizarse de forma intercambiable en algunas circunstancias. Sin embargo, los conectores RJ11 son más sencillos y se utilizan comúnmente en aplicaciones residenciales. En cuanto a la inserción de un conector RJ11 en una interfaz RJ45, si bien físicamente es posible debido a que el RJ11 es más pequeño, esta práctica no es recomendable. Los estándares de cableado y los propósitos de cada conector son fundamentalmente distintos, y forzar una conexión inadecuada puede comprometer la integridad tanto del equipo como de la conexión.
En resumen, comprender las especificaciones y los usos de cada tipo de conector RJ es crucial para una infraestructura de comunicaciones fiable y eficiente. Desde la conexión del auricular de un teléfono hasta las complejas redes de datos, cada conector tiene su lugar y función designada.
