La tecnología de fibra óptica es la columna vertebral de la comunicación moderna, impulsando desde Internet de alta velocidad hasta centros de datos en la nube y redes 5G. En el corazón de esta tecnología se encuentra un componente pequeño pero esencial: el conector de fibra óptica. Estos conectores proporcionan una forma rápida, precisa y fiable de unir fibras ópticas, garantizando una pérdida de señal mínima y un rendimiento constante. Un conector de fibra óptica es un dispositivo mecánico utilizado para unir dos fibras ópticas, lo que permite que las señales de luz pasen con una pérdida mínima. A diferencia de los conectores de cobre tradicionales, los conectores de fibra deben diseñarse con extrema precisión para garantizar una alineación perfecta de los núcleos de fibra, normalmente con una tolerancia de unas pocas micras. La función principal de un conector de fibra óptica es permitir conexiones rápidas, fiables y repetibles entre fibras o entre fibras y equipos activos como transceptores.

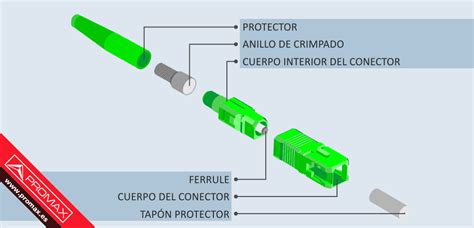

Comprendiendo los Componentes Clave de un Conector de Fibra Óptica
Aunque los fabricantes han lanzado más de 100 conectores de fibra, solo unos pocos tipos son los más populares y utilizados en la industria. Independientemente del tipo específico, la mayoría de los conectores de fibra óptica comparten componentes fundamentales que les permiten funcionar:
- Carcasa del conector: Es la pieza más grande, generalmente fabricada de plástico o metal. Su función es mantener unidas todas las demás partes del conector.
- Férula (o casquillo): Este es un pequeño tubo de cerámica, plástico, metal o vidrio. El conector une los extremos del cable dentro de la férula, lo que mantiene las fibras alineadas para que la luz pueda pasar de un cable a otro sin interrupciones. La férula mantiene los extremos de la fibra en su lugar, lo cual es fundamental para la transmisión de luz. La mayoría de los conectores tienen una férula de 2.5 milímetros de diámetro donde se encuentra la fibra. Este casquillo asegura y alinea la fibra.
- Manguito de alineación (dentro de los acopladores): En el caso de los adaptadores o acopladores, este componente es crucial para alinear con precisión las fibras de dos conectores diferentes. Los materiales de alta calidad para estos manguitos suelen ser cerámicos, ya que ofrecen una rigidez y estabilidad dimensional superiores a los materiales metálicos como el bronce fosforoso, que pueden deformarse con el tiempo y el uso repetido.
La tecnología de fibra óptica requiere mayor precisión que las conexiones eléctricas. Si no se alinean bien las fibras, se pierde señal y la red se ralentiza. Por ello, es vital mantener los conectores limpios y firmemente unidos.
Diversidad de Conectores de Fibra Óptica: Adaptándose a Cada Necesidad
La evolución de la tecnología de fibra óptica ha dado lugar a una amplia variedad de conectores, cada uno diseñado para satisfacer requisitos específicos de aplicación, espacio y rendimiento. A continuación, se detallan algunos de los tipos más comunes:

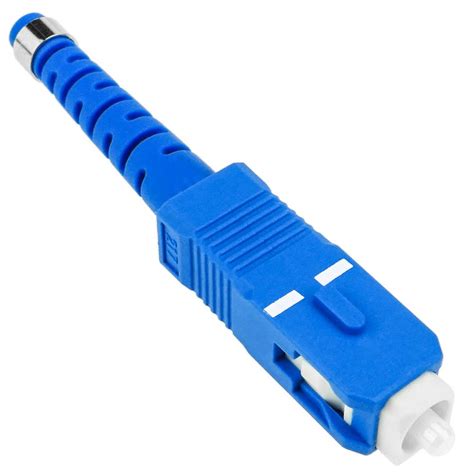

Conector SC (Subscriber Connector)
Lanzado por NTT a mediados de los años ochenta, el conector SC es un conector cuadrado a presión con un simple mecanismo de empujar-tirar, similar al mecanismo de enclavamiento de los cables de audio y vídeo. Utilizado inicialmente en redes Gigabit Ethernet, el conector SC fue adoptado por la especificación TIA-568-A en 1991. Poco a poco ha ido ganando popularidad a medida que disminuían los costes de fabricación. Debido a su excelente rendimiento, ha dominado el campo de la fibra óptica durante décadas. El conector SC se caracteriza por su alto rendimiento y tiene una férula de 2.5 mm que encaja limpiamente en su sitio. Dentro de la pestaña hay un muelle. Los conectores SC son ideales para implementaciones a gran escala y espacios con clasificación plenum. También son populares en telecomunicaciones, redes empresariales y centros de datos debido a su rendimiento y durabilidad, además de ser compatibles con fibras monomodo y multimodo.
Los conectores SC son más prominentes que los LC y emplean un mecanismo de bloqueo push-pull, lo que mejora su durabilidad y los hace adecuados para situaciones en las que el espacio no es un problema. En los contextos tradicionales de los conectores SC, estos se suelen utilizar en situaciones en las que la necesidad de durabilidad se produce a costa del espacio disponible. Esto incluye su aplicación en redes empresariales, centros de datos y salas de telecomunicaciones. Los conectores SC Duplex se utilizan en muchas áreas que requieren conectores SC Duplex confiables y de baja pérdida, como centros de datos, telecomunicaciones y redes. Los conectores SC Duplex minimizan la pérdida de señal gracias a su casquillo cerámico de alta calidad y su alineación precisa. Los conectores SC son incompatibles con los adaptadores FC debido a que tienen características externas y estilos de bloqueo diferentes. SC emplea un tipo de empuje y tracción, mientras que FC utiliza un tipo de tornillo de bloqueo. Se necesita un adaptador híbrido exclusivo que conecte SC con FC para acoplar estos dos tipos. El conector SC tiene una característica única de encaje a presión y de empujar y tirar. Por lo general, es fácil de usar y seguro. Los conectores SC Duplex permiten unir y terminar cables de fibra óptica. El conector de fibra óptica dúplex SC tiene un diámetro de casquillo de 2.5 mm y posee una pérdida de inserción baja y un casquillo. El clip dúplex asegura ambos conectores SC, lo que permite instalarlos o desinstalarlos juntos de manera permanente. Por supuesto, los conectores SC Duplex se pueden utilizar con otros tipos de cables de conexión de fibra óptica. OM1 y OM3 se clasifican como cables multimodo, mientras que OS2 es un cable monomodo. Por supuesto, los conectores SC vienen en diferentes formas, como APC (contacto físico en ángulo), que está diseñado para baja reflexión, o como parte de kits de conectores con otros tipos, como SC a ST o LC a SC. Por supuesto, los conectores SC que están clasificados para plénum o certificados por OFNP se pueden identificar fácilmente porque tienen esas marcas.

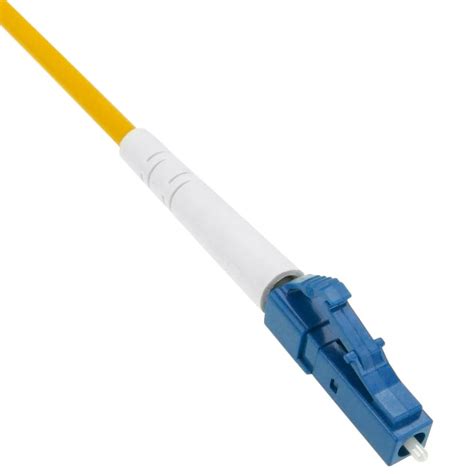

Conector LC (Lucent Connector)
Desarrollado por Lucent Technologies, el conector LC tiene una férula de 1.25 mm, la mitad que el SC. Este conector de factor de forma pequeño es muy popular en las telecomunicaciones y es perfecto para aplicaciones de alta densidad. Hoy en día, mucha gente prefiere el cableado de alta eficiencia con conectores de fibra óptica LC. Sus ventajas son evidentes. Aproximadamente a partir de 2002, el conector de fibra óptica desarrollado en Japón sustituyó al conector ST, muy utilizado hasta entonces. Esto se debe a que el conector Lucent (LC) es bastante más pequeño y, como mínimo, igual de potente. Los conectores LC se pueden utilizar para conectar cables o conectores LC. Existen diferentes tipos, como LC a LC, LC a FC, LC a SC, LC a ST, y LC a MU, etc. El conector LC es ideal cuando se necesitan muchos cables juntos. Permite construir redes que optimizan el espacio. El conector LC se utiliza en lugares con muchos cables. Ahorra espacio porque es pequeño. El conector LC tiene un clip largo. Se puede retirar fácilmente, incluso en espacios reducidos. El conector LC suele venir en formato dúplex. Esto permite enviar y recibir señales simultáneamente. Encontrará el conector LC en muchas redes. El tamaño pequeño ahorra espacio. Fácil de usar con menos pasos. Puedes cambiar la polaridad fácilmente. Ahorra dinero y tiempo. El conector LC es ideal cuando se necesitan muchos cables juntos. Permite construir redes que optimizan el espacio. El conector LC funciona mejor en espacios reducidos. Tienen un tamaño pequeño y caben muchos cables juntos. Ahorra espacio y mantiene tu red ordenada.
Los conectores LC se han convertido en la opción preferida para áreas que requieren una mayor densidad de puertos en un área específica. Se incorporan con frecuencia en centros de datos modernos y otras redes de alta velocidad que admiten velocidades de transmisión de Gigabit Ethernet, 10G, 40G e incluso 100G. Su tamaño más pequeño que el de los conectores SC permite una utilización más eficiente del espacio en rack, lo que beneficia a los entornos de alta capacidad. Además, también ha aumentado el uso de conectores LC en instalaciones FTTH para abordar la necesidad de servicios de banda ancha más rápidos sin limitar significativamente la flexibilidad de la instalación.

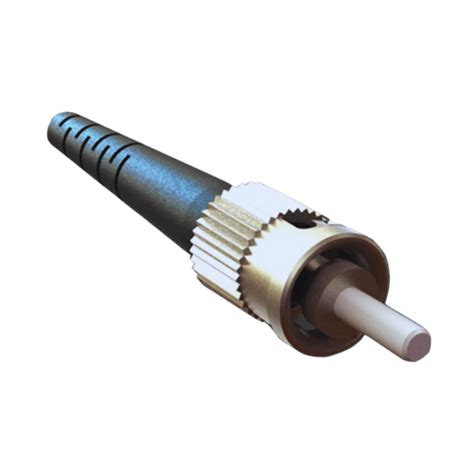

Conector ST (Straight Tip)
Desarrollado por AT&T, el conector ST (Straight Tip) cuenta con un montaje de bayoneta y una larga férula cilíndrica de cerámica de 2.5 mm para retener la fibra. Como los ST se cargan por resorte, debes asegurarte de que están correctamente asentados. El conector ST es redondo y utiliza un sistema de giro y bloqueo. Se presiona y gira para bloquearlo. Cuenta con un resorte que mantiene la conexión firme. El conector ST se utiliza en fábricas, sistemas de control y en el ámbito militar. Funciona bien en entornos difíciles. Confiabilidad: Acoplamiento tipo bayoneta para conexiones estables. Durabilidad: La carcasa metálica protege contra la tensión. Compatibilidad: Funciona con sistemas antiguos. Puede confiar en el conector ST en condiciones difíciles. Es fácil de mantener y funciona en sistemas antiguos. El conector ST se utiliza para las conexiones de cables o conectores ST. Existen conectores ST simples, dúplex, monomodo, multimodo, de metal y de plástico. La mayoría de los conectores ST son simplex y cuentan con manguitos de circonio.

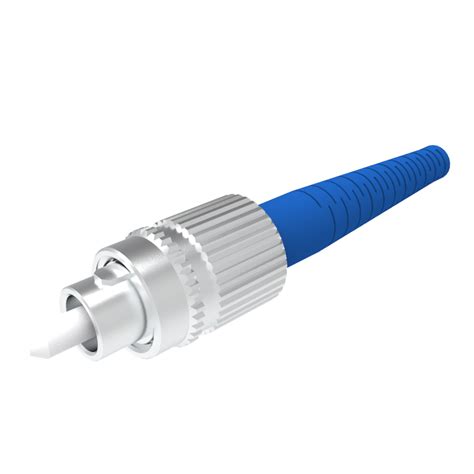

Conector FC (Ferrule Connector)
El conector FC fue el primer conector de fibra óptica que utilizó una férula cerámica. La cara final del conector de fibra óptica FC se inserta con una llave de alineación y, a continuación, se enrosca en el adaptador/jack con una pinza de fibra. A pesar de la complejidad añadida de fabricación e instalación, los conectores FC siguen ofreciendo opciones para instrumentos de precisión como los OTDR. Inicialmente se diseñó para aplicaciones de centros de datos y telecomunicaciones, pero su uso ha disminuido desde la aparición de los conectores de fibra óptica SC y LC. El conector FC utiliza un sistema de rosca. Se gira para mantenerlo apretado. Cuenta con una férula de cerámica o acero para una buena colocación de la fibra. El conector FC es resistente al calor, al agua y al polvo. Acoplamiento roscado: Se atornilla para una conexión fuerte. Virola duradera: Cerámica o acero para una alineación precisa. Resistencia ambiental: Resiste temperatura, humedad y polvo. Utilice el conector FC cuando necesite una conexión firme que no se suelte. Es ideal para fibra monomodo y lugares con mucho movimiento. Los conectores FC se pueden utilizar para conectar cables de conexión FC o enchufes FC. Los conectores FC incluyen el tipo cuadrado, tipo D simple, tipo D doble, y versiones monomodo y multimodo. Estos conectores tienen una cubierta metálica y mangas de cerámica. El conector FC cuadrado está disponible en modelos con encapsulado estándar con alojamiento de latón niquelado o de zinc niquelado.

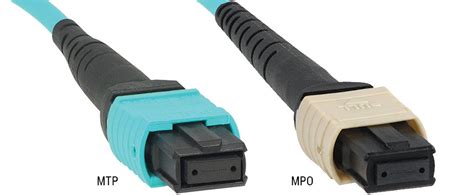

Conector MTP/MPO (Multi-fiber Push-on/Pull-off)
Los conectores MTP y MPO permiten conectar muchos cables en un mismo lugar. Admiten varios canales, de 4 a 72. Estos conectores permiten conectar varias fibras a la vez. Los encontrará en centros de datos. Ofrecen un cableado resistente y ordenado. Puede adaptar los conectores MTP y MPO a sus necesidades. Bueno para muchos cables en centros de datos. Maneja muchos canales para enlaces rápidos. Puedes cambiarlos para diferentes configuraciones. Los conectores MTP y MPO te ayudan a construir grandes redes rápidamente. Mantienen tus cables organizados y facilitan su uso. MPO son las siglas de Multi-fiber push-on connector. A diferencia del conector de fibra convencional, un conector MPO incluye una matriz de fibras que admite múltiples fibras de hasta 12, 24 o 36 filamentos. Debido a su complejidad, los conectores multifibra aún no son adecuados para aplicaciones de montaje in situ y deben terminarse en fábrica. MTP® es una marca registrada de US Conec. Es la abreviatura de Multi-fiber Termination Push-on. Comparado con el MPO, el conector MTP es una versión mejorada del conector multifibra con mayor precisión, fiabilidad demostrada y mejor rendimiento. El conector MTP/MPO establece la conexión cable a cable o cable a equipo al estilo MTP/MPO.
Otros Conectores Relevantes
- Conector E2000: Este conector viene con una tapa protectora integrada que cubre automáticamente la férula cuando se desconecta, evitando la contaminación por polvo y protegiendo contra la exposición accidental al láser. Existen conectores E2000 monomodo y multimodo, con pulido UPC y APC, y equipados con manguitos de circonio.
- Conector MU: Desarrollado por NTT, es una versión en miniatura del SC, utilizando una férula de 1.25 mm como el LC.
- Conector MT-RJ: Es un conector dúplex con variantes hembra y macho que emplean clavijas de alineación. Actualmente casi no se utiliza, pero puede ser necesario para el mantenimiento de sistemas antiguos. Solo es compatible con cables dúplex multimodo.
- Conectores VSFF (Very Small Form Factor): Incluyen tipos como SN, CS y MDC, diseñados para alta densidad en centros de datos 200G/400G/800G.
- Conector MDC: Un conector dúplex Push-Pull-Boot que utiliza la férula de 1.25 mm y ofrece tres veces la densidad de los conectores LC.
- Conector CS: Un conector de alta densidad y factor de forma muy pequeño (VSFF) para transceptores QSFP-DD, OSFP y COBO.
- Conector SN: Un conector dúplex desarrollado por SENKO, que ofrece una densidad superior a la del CS, utilizando la férula de 1.25 mm pero con un paso de férula reducido, permitiendo un conector dúplex 4x con el mismo tamaño que un LC.
- Conector DIN: Compatible con la norma DIN 47256, este conector es parte de una norma alemana de estandarización.
- Conector D4: Un conector monomodo de antigua generación desarrollado por NEC, probablemente el primero en usar casquillos cerámicos.
- Conector ESCON (Enterprise Systems Connection): Desarrollado por IBM, utiliza casquillos de 2.5 mm y puede acoplarse a conectores SC o ST mediante adaptadores.
- Conector FDDI (Fiber Distributed Data Interface): También conocido como conector MIC (Media Interface Connector), es la terminación del propio cable de fibra óptica.
- Conector SMA (Subminiature A): Creado por Amphenol, fue uno de los primeros conectores, pero presenta inconvenientes que limitan su uso actual a fibra multimodo con una cuota de mercado muy pequeña.
- Conector de fibra sin contacto: A diferencia de los conectores tradicionales, no requiere contacto físico entre la fibra o una lente, lo que resulta en menor pérdida de inserción y mejor pérdida de retorno.

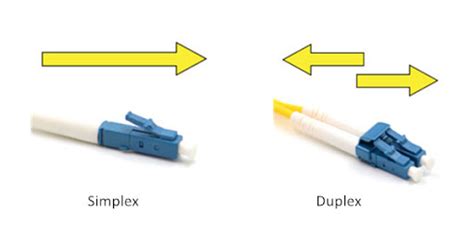

Conectores Dúplex y Simplex: Transmisión Unidireccional vs. Bidireccional
Los conectores también se clasifican según su capacidad de transmisión:
- Conectores Simplex: Transportan una sola fibra y se utilizan para transmisiones unidireccionales, comunes en sensores o aplicaciones de difusión donde los datos fluyen en una sola dirección.
- Conectores Dúplex: Combinan dos fibras en una unidad, permitiendo la transmisión bidireccional simultánea (una para transmitir, otra para recibir). Son esenciales en redes rápidas y se encuentran en tipos como LC, SC y MPO. Los conectores dúplex permiten enviar y recibir señales al mismo tiempo. Tienen dos hilos: uno para enviar y otro para recibir. Se puede usar el modo dúplex completo, por lo que los datos se transmiten en ambos sentidos. Los conectores dúplex se utilizan en centros de datos y redes telefónicas.
Además, existen los conectores uniboot, que alojan dos fibras dentro de una única cubierta, reduciendo significativamente el volumen del cable y mejorando el flujo de aire en entornos de alta densidad.
El Estilo de Pulido: Un Factor Crítico para el Rendimiento
El estilo de pulido del extremo de la fibra es uno de los factores más críticos que afectan al rendimiento de la señal:
- PC (Physical Contact): Una norma más antigua con una superficie ligeramente curvada para reducir los espacios de aire. Rara vez se utiliza en despliegues modernos.
- UPC (Ultra Physical Contact): Proporciona un pulido superficial más fino, resultando en menor pérdida de inserción y mayor pérdida de retorno en comparación con el PC. Muy utilizado en redes Ethernet y de telecomunicaciones.
- APC (Angled Physical Contact): Presenta un extremo en ángulo de 8 grados, que dirige la luz reflejada hacia el revestimiento en lugar de devolverla al núcleo. Los conectores APC ofrecen un rendimiento de pérdida de retorno mucho mejor, lo que los hace esenciales para aplicaciones de larga distancia, gran ancho de banda y sensibles, como CATV y PON. Los conectores de fibra óptica están disponibles en pulido PC, UPC y APC. Los distintos pulidos ofrecen diferencias de rendimiento y coste.

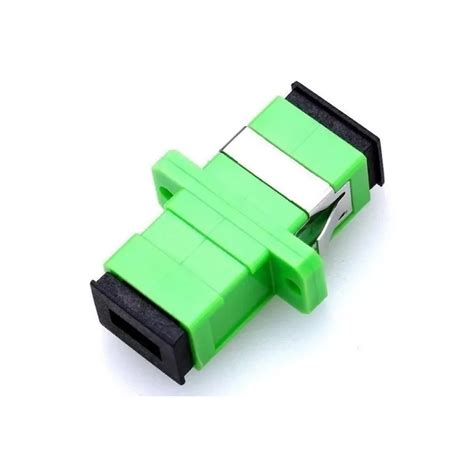

Adaptadores y Acopladores: Uniendo Conectores
Los adaptadores o acopladores de fibra óptica son dispositivos que desempeñan un papel esencial en la alineación de las fibras individuales de un cable con las fibras de otro. Son el "menos destacado" de los elementos de un sistema de redes ópticas, pero su función es vital. Un adaptador/guía de fibra óptica, también conocido como acoplador de fibra óptica, desempeña un papel esencial en la alineación de las fibras individuales de un cable con las fibras de otro. Ha estado disponible durante varias décadas y ha demostrado un rendimiento estable en todo el sistema de cableado de fibra óptica. Un conector y acoplador de fibra óptica es un dispositivo pequeño diseñado para conectar cables de fibra óptica entre sí. Pueden tener diversas formas, pero todos están diseñados con el mismo objetivo: unir y alinear los conectores de dos cables de fibra óptica.
La elección del material para el manguito de alineación dentro de los acopladores es crucial. Si bien algunos fabricantes utilizan metal (como el bronce fosforoso), los materiales cerámicos son ideales debido a su estructura cristalina que proporciona una superficie muy rígida que no se deforma con el tiempo, asegurando una alineación precisa y duradera.
Instalación y Mantenimiento: Claves para un Rendimiento Óptimo
La correcta instalación y el mantenimiento de los conectores de fibra óptica son fundamentales para garantizar un rendimiento óptimo y minimizar las pérdidas de señal.
Preparación y Limpieza
Antes de la instalación, es crucial reunir las herramientas y materiales necesarios, incluyendo kits de limpieza, cables de conexión y acopladores. La inspección del cable y los conectores en busca de rayones o suciedad es un paso indispensable. La limpieza es vital, ya que incluso una pequeña cantidad de polvo o una huella dactilar pueden bloquear la luz y causar problemas. Se recomienda utilizar paños sin pelusa o herramientas de limpieza especiales, tanto para limpieza en seco como en húmedo con soluciones de limpieza para fibra óptica o alcohol isopropílico.
Procedimientos de Conexión
La conexión segura implica enganchar el conector al acoplador hasta que haga clic o se sienta fijado. Los expertos pueden conectar el hardware sin problemas mediante acopladores y conectores SC para eliminar la pérdida de señal o los costosos daños al equipo. Asegurarse de que el conector funcione con la fibra y la red es fundamental para obtener una conexión fuerte y buena.
Mantenimiento y Diagnóstico
Los problemas comunes en los conectores dúplex, como la pérdida de señal, a menudo se deben a la suciedad o la desalineación. Es importante verificar la limpieza y la alineación de los conectores, así como la ausencia de daños en el cable o el adaptador. Si las dificultades persisten, se debe confirmar que el transmisor y el receptor no estén demasiado separados y que la combinación de curvas en el cable no exceda el máximo para una transferencia de señal adecuada.
Elegir el Conector Adecuado: Consideraciones Esenciales
La elección del conector de fibra óptica adecuado depende de varios factores:
- Necesidades de la aplicación: Considerar dónde se utilizará el conector y si se requieren sellados especiales contra agua, gas o polvo. Los códigos de color en los conectores pueden ayudar a identificar su tipo y compatibilidad.
- Rendimiento: Buscar conectores con baja pérdida de inserción (la cantidad de señal que se pierde) y baja pérdida de retorno (la cantidad de señal que rebota). Estos factores mejoran el funcionamiento general del cable de fibra óptica.
- Compatibilidad: Asegurarse de que el tipo de conector sea compatible con el sistema de red existente, el tipo de cable de fibra óptica (monomodo o multimodo) y los estándares de la industria.
- Entorno: Evaluar las condiciones ambientales (temperatura, humedad) y mecánicas (vibraciones) del lugar de instalación para seleccionar un conector que sea lo suficientemente resistente.
Aplicaciones de los Conectores de Fibra Óptica
Los conectores de fibra óptica son indispensables en una amplia gama de sectores:
- Telecomunicaciones: Permiten conectar cables a equipos y paneles de conexión, facilitando reparaciones y actualizaciones rápidas sin necesidad de cortar o empalmar cables. Los conectores SC son ideales para telecomunicaciones y banda ancha, mientras que los LC son perfectos para espacios concurridos.
- Centros de datos: Facilitan la rápida transmisión de grandes volúmenes de datos. Los conectores MPO/MTP son clave para la gestión de múltiples fibras en espacios reducidos, permitiendo la escalabilidad y la organización del cableado.
- Equipos Médicos: Se utilizan en dispositivos de diagnóstico por imagen, sensores, catéteres y tratamientos con láser para enviar señales claras y precisas, asegurando resultados fiables.
- Redes Industriales: Permiten la transmisión rápida de datos para robots y controles, manteniendo la integridad de la señal en entornos con alto ruido eléctrico y facilitando la monitorización remota y las comprobaciones de vídeo HD.
La elección del conector correcto, ya sea simplex o dúplex, UPC o APC, puede afectar directamente al rendimiento de la red y a la escalabilidad a largo plazo. A medida que la fibra sigue sustituyendo al cobre en las redes mundiales, la importancia de los conectores de precisión no hará sino crecer.
