La elección de un equipo de radioafición base, una vez obtenida la licencia, es un paso crucial para cualquier entusiasta que desee establecer una estación en su hogar o "shack". A diferencia de los equipos portátiles, los equipos base están diseñados para una operación estacionaria y presentan una gama más amplia de funcionalidades, potencias y tecnologías. La decisión final estará intrínsecamente ligada a factores personales como las preferencias individuales, el presupuesto disponible, el espacio físico y el nivel de compromiso con el hobby. Este artículo explora las diversas facetas a considerar al seleccionar un equipo base, centrándose en particular en los equipos de HF (Alta Frecuencia) y ofreciendo una visión comparativa de diferentes modelos a lo largo del tiempo.
Comprendiendo los Equipos Base de Radioafición
Un equipo base se define como aquel diseñado y destinado para ser instalado y operado desde una ubicación fija, ya sea una residencia o un espacio dedicado a la radioafición. Estos equipos varían significativamente en tamaño y peso, desde unidades compactas y modernas hasta modelos más robustos y voluminosos que evocan la era dorada de la radioafición. Las diferencias fundamentales radican en el rango de frecuencias que cubren y la potencia de transmisión que ofrecen.
Equipos de HF: La Puerta de Entrada a las Comunicaciones de Larga Distancia
Los equipos de Alta Frecuencia (HF) operan en el espectro de 1.8 a 30 MHz, una banda fundamental para las comunicaciones de larga distancia (DX) y la participación en concursos internacionales. La elección de un equipo de HF implica considerar su potencia, sus modos de operación (AM, FM, SSB, CW, Packet) y sus características tecnológicas.

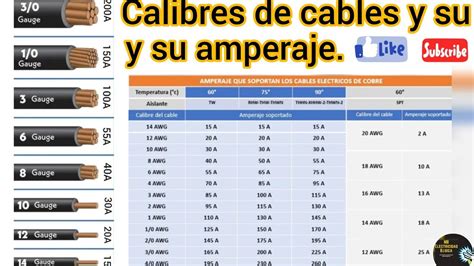

Uno de los aspectos más importantes al instalar un equipo de HF es la alimentación eléctrica. Es imperativo utilizar cables de calibre adecuado para soportar la corriente de transmisión, que es donde los equipos consumen la mayor cantidad de energía. Para un equipo como el Kenwood TS-440, que puede consumir hasta 20 Amperios en transmisión, se recomienda multiplicar esta cifra por 1.3 (un 30% de margen de seguridad) para determinar la capacidad mínima del cable, resultando en 26 Amperios. La tabla AWG (American Wire Gauge) sirve como referencia para seleccionar el cable apropiado. Por ejemplo, un cable 10 AWG es adecuado, o en su defecto, dos cables de 12 AWG o 14 AWG en paralelo.
La seguridad es primordial en la instalación eléctrica. Un equipo de radio JAMÁS debe conectarse al encendedor del vehículo o a cualquier otra línea de tensión dentro del habitáculo. La conexión debe realizarse directamente al positivo de la batería y al chasis del vehículo. Si la distancia entre la batería y el equipo supera un metro, se deben emplear cables de mayor calibre para asegurar un funcionamiento óptimo y prevenir riesgos de incendio por recalentamiento o daños al sistema eléctrico del vehículo.
En cuanto a la protección, se debe instalar un fusible adecuado. Este fusible debe tener una capacidad de corriente inferior a la del cable utilizado. Para el ejemplo del Kenwood TS-440 y un cable con capacidad para 26 Amperios, un fusible comercial de 25 Amperios sería una opción adecuada. Es crucial evitar el uso de cinta aislante en las conexiones eléctricas, ya que con el tiempo pierde elasticidad, se despega y deja expuestas partes que deben estar aisladas, comprometiendo la seguridad.
Un Vistazo a Equipos HF Clásicos y Modernos
Para ilustrar la evolución tecnológica, examinemos algunos modelos representativos:

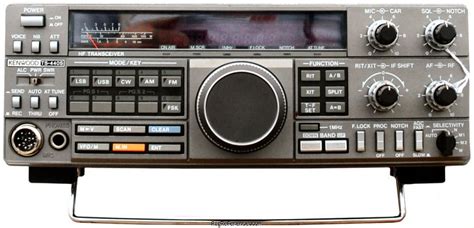

Kenwood TS-440: Un equipo clásico de los años 80, conocido por sus 100 Watts de potencia y una disposición de controles frontal que sigue siendo un estándar en la actualidad. Ofrece funciones esenciales como selección de AGC, ganancia de micrófono, selección de potencia, sensibilidad de recepción, atenuación y acceso a memorias. Algunos modelos incluían un sintonizador de antena como módulo opcional.

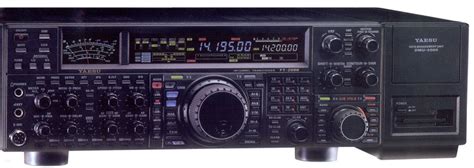

Yaesu FT-2000: Disponible en versiones de 100 y 200 Watts, este equipo de aproximadamente 14 kilos de peso integra su propia fuente de poder. Cubre todo el espectro de HF más la banda de 6 metros. Además de las funciones del TS-440, incorpora tecnologías más modernas como el Procesamiento Digital de Señales (DSP), que mejora significativamente la recepción al filtrar el ruido y las interferencias (QRM).

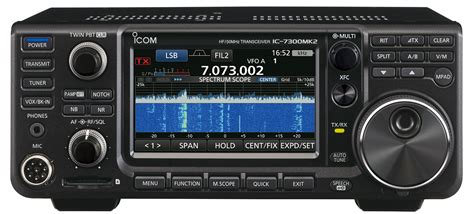

Icom IC-7300: Representa la nueva generación de equipos de radioafición, caracterizados por pantallas táctiles y una interfaz gráfica intuitiva. El acceso a las diversas funciones se realiza a través de menús, lo que puede requerir una curva de aprendizaje para una navegación rápida en situaciones que demanden inmediatez.
Los equipos voluminosos como el TS-440 y el FT-2000 suelen contar con robustos disipadores de calor y ventiladores internos, lo que garantiza una disipación térmica eficiente durante la transmisión y minimiza los problemas de sobrecalentamiento.
Consideraciones sobre el Mercado de Destino y las Frecuencias
Un aspecto fundamental al adquirir equipos, especialmente de segunda mano, es comprender su mercado de destino. Muchos aficionados optan por importar equipos para poder utilizar la banda de 11 metros (banda ciudadana) con sus equipos HF. Sin embargo, es común confundir el origen de fabricación ("made in Japan") con el mercado al que estaba destinado el producto. Las leyes de cada país imponen restricciones a los fabricantes, y un equipo diseñado para el mercado japonés, por ejemplo, puede tener bloqueadas ciertas bandas, incluyendo la de 11 metros, por ley. Insistir en habilitar estas bandas en equipos con restricciones de fábrica es infructuoso. Es importante advertir que algunos equipos usados pueden presentar las mismas limitaciones.
El mercado objetivo de estos equipos debe ser el internacional y no el japonés. Si un equipo cuatribanda es japonés, además de no poder transmitir en los 11 metros (que puede no ser importante para algunos), estaría limitado en la banda de VHF. En Japón, la banda de VHF abarca de 144 a 146 MHz, a diferencia de otros mercados donde se extiende hasta 148 MHz. Por lo tanto, al comprar un equipo con VHF, es recomendable exigir al vendedor que demuestre la transmisión en 146.5 MHz. Es importante recordar que un equipo con certificación TELEC de Japón no se puede modificar para operar fuera de sus bandas designadas.
Equipos Multibanda y la Integración de Frecuencias
La tendencia moderna en radioafición se inclina hacia equipos multibanda que cubren múltiples espectros, ofreciendo mayor versatilidad.
Icom IC-706MKIIG: Esta serie de equipos son multimodo (AM, FM, SSB, CW y Packet) y cuatribanda, cubriendo HF, 6 metros, VHF y UHF.

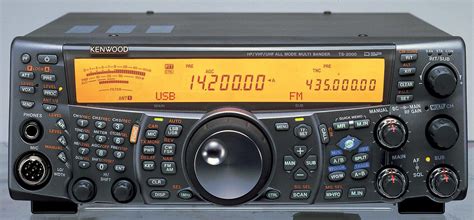

Kenwood TS-2000: Un equipo multimodo que abarca HF y 6 metros, con potencias de 100 Watts en VHF y 50 Watts en UHF, y la opción de operar en la banda de 1.2 GHz.
Yaesu FT-847: Otro equipo cuatribanda que incluye DSP y una función satelital de banda cruzada VHF/UHF, permitiendo la comunicación a través de satélites de radioafición.
El Rol Crucial del Sintonizador de Antena (Tuner)
El sintonizador de antena (tuner) es un componente esencial que protege la etapa de potencia del equipo de radioafición frente a las variaciones de la Relación de Onda Estacionaria (ROE) de la antena, asegurando que el equipo opere a la impedancia nominal de 50 Ohmios.
Es fundamental entender las limitaciones de un sintonizador interno. Generalmente, estos dispositivos son efectivos hasta una ROE de 3:1. Si la antena presenta valores de ROE superiores, será necesario un sintonizador externo, capaz de manejar rangos mucho más amplios, como 20:1.
Consideremos un ejemplo extremo: intentar transmitir en la banda de 40 metros con una antena de tan solo 1 metro de longitud. La ROE resultante sería extremadamente alta. Aunque un sintonizador lograra adaptar esta ROE a 1:1, la eficiencia de la antena sería mínima, ya que su longitud es significativamente menor a la requerida (apenas un 5%). Las pérdidas asociadas a esta adaptación serían considerables, resultando en una potencia radiada efectiva de apenas 2 Watts, a pesar de alimentar el equipo con 100 Watts. El resto de la potencia se disiparía en forma de calor, ofreciendo el rendimiento de un equipo QRP (baja potencia) a un costo de una estación HF completa.
Equipos de VHF y UHF: Más Allá de las Comunicaciones Locales
Si bien los equipos de HF son primordiales para las comunicaciones de larga distancia, las bandas de VHF (Very High Frequency, 144-148 MHz) y UHF (Ultra High Frequency, 430-440 MHz) son fundamentales para las comunicaciones locales, repetidoras y ciertas aplicaciones especializadas.
En el mercado de estaciones base de VHF y UHF, la oferta de equipos "todo modo" con funciones satelitales es limitada y, por lo general, costosa. La operación más común en estas bandas es en FM, para la cual basta con un equipo móvil adaptado para uso estacionario. Sin embargo, la experimentación en otros modos como el rebote lunar o DX en bandas laterales es posible.
La instalación eléctrica de estos equipos es similar a la de HF, y se debe consultar el manual del fabricante para conocer los requerimientos energéticos específicos. Es importante evitar los equipos "canalizados", que limitan la flexibilidad y no son recomendables para la radioafición. La elección entre un equipo de VHF, UHF o uno de doble banda dependerá de las necesidades del aficionado.

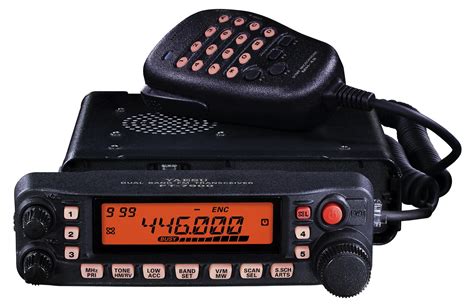

Yaesu FT-7900R: Un ejemplo de equipo móvil de doble banda que puede ser utilizado como base, ofreciendo 50 Watts en VHF y 45 Watts en UHF.
Al conectar cualquier equipo a una batería o fuente de alimentación, es de vital importancia asegurar la correcta polaridad para evitar daños. Fuentes de poder como la Kenwood PS-50 o la ALinco DM-300MVE son ejemplos de unidades diseñadas para alimentar equipos de radioafición.
El Desafío de las Antenas en Entornos Urbanos
La instalación de antenas de HF en entornos urbanos presenta un desafío significativo debido a las dimensiones que estas requieren, especialmente en frecuencias más bajas. Una antena para la banda de 40 metros, por ejemplo, puede alcanzar casi 20 metros de longitud total. La falta de un patio o espacio adecuado puede convertir la instalación de una antena HF en una tarea ardua.
#0534 ¿Cuántas antenas HF instalar en casa? Algunas recomendaciones para radioaficionados. XQ2CG
Finalmente, el cable coaxial juega un papel importante en la transmisión de la señal. Existen diversas opciones en cuanto a precios y materiales, que varían según el presupuesto y las frecuencias de operación. La elección del cable coaxial adecuado es un tema extenso que merece un artículo aparte.
En resumen, la adquisición de un equipo HF implica considerar múltiples factores. Para obtener una orientación detallada y adaptada a las necesidades específicas, se recomienda encarecidamente acudir al radio club más cercano o consultar con colegas experimentados en el hobby.
