La configuración de la banda UHF en radios Baofeng es un proceso fundamental para garantizar una comunicación clara y efectiva en diversas situaciones, desde actividades recreativas hasta usos profesionales. Comprender cómo ajustar estos parámetros no solo optimiza el rendimiento del dispositivo, sino que también asegura el cumplimiento de las normativas vigentes, evitando interferencias y garantizando la seguridad de las comunicaciones. Este artículo se adentra en los aspectos clave de la configuración de la banda UHF en los populares modelos de radio Baofeng, desglosando el proceso de manera accesible para usuarios de todos los niveles de experiencia.
Entendiendo la Banda UHF y su Relevancia

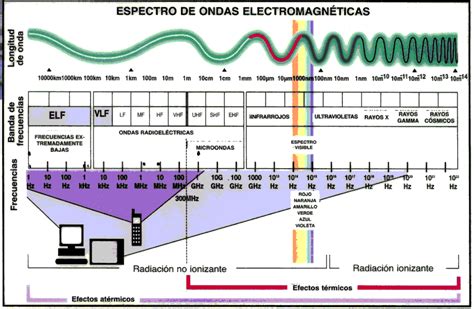

La Banda de Ultra Alta Frecuencia (UHF) abarca un rango de frecuencias que generalmente se sitúa entre los 300 MHz y los 3 GHz. En el contexto de las radios portátiles como las Baofeng, las frecuencias más comúnmente utilizadas se encuentran en el rango de 400 a 470 MHz. Esta banda es particularmente apreciada por su capacidad para penetrar obstáculos como edificios y follaje con mayor eficacia que las frecuencias VHF (Very High Frequency). Esta característica la hace ideal para entornos urbanos, bosques densos y otras áreas donde la línea de visión directa puede verse comprometida.
La elección de la banda UHF para muchas aplicaciones de radioafición y comunicación profesional se debe a una combinación de factores. Su capacidad de penetración es una ventaja significativa, permitiendo una comunicación más fiable en terrenos complejos. Además, los equipos que operan en UHF tienden a ser más compactos y ligeros, lo que los hace más portátiles y convenientes para el uso prolongado. Sin embargo, la propagación de las ondas UHF puede verse más afectada por el clima y las condiciones atmosféricas en comparación con las frecuencias más bajas. La gestión del espectro en esta banda es crucial, y la correcta configuración de la radio Baofeng es el primer paso para operar de manera responsable y eficiente.
El Proceso de Configuración: Un Enfoque Paso a Paso
La configuración de la banda UHF en una radio Baofeng implica varios pasos clave, que pueden variar ligeramente entre los diferentes modelos (como el UV-5R, BF-888S, etc.), pero los principios generales permanecen constantes. Es esencial consultar el manual específico de su modelo para obtener instrucciones precisas, pero esta guía proporcionará una base sólida.
1. Acceso al Menú de Configuración
El primer paso es acceder al menú principal de su radio Baofeng. Esto generalmente se logra presionando y manteniendo presionado el botón "MENU" o "M" (dependiendo del modelo) mientras enciende la radio, o simplemente presionando el botón "MENU" una vez mientras la radio está encendida. Una vez en el menú, navegará a través de las diferentes opciones utilizando los botones de flecha o los botones numéricos.
2. Selección de la Frecuencia de Operación
Dentro del menú, deberá encontrar la opción que le permite ingresar o seleccionar las frecuencias de operación. Esta opción suele etiquetarse como "Frequency", "Freq", "Channel" o similar. Aquí es donde definirá los canales de transmisión y recepción. Para la banda UHF, se centrará en las frecuencias dentro del rango de 400-470 MHz.
- Modo de Frecuencia vs. Modo de Canal: Las radios Baofeng suelen ofrecer dos modos de operación principales: Modo de Frecuencia y Modo de Canal.
- Modo de Frecuencia: En este modo, puede ingresar directamente la frecuencia deseada (por ejemplo, 446.000 MHz). Esto es útil para comunicaciones directas o cuando necesita operar en una frecuencia específica que no está preprogramada.
- Modo de Canal: En este modo, la radio opera utilizando canales preprogramados o definidos por el usuario. Cada canal está asociado a una frecuencia de transmisión y recepción específica, así como a otros parámetros de configuración. Este modo es más conveniente para el uso diario, ya que le permite cambiar rápidamente entre diferentes configuraciones sin tener que ingresar frecuencias cada vez.
Para configurar la banda UHF, puede optar por ingresar frecuencias específicas en el Modo de Frecuencia o por programar canales en el Modo de Canal utilizando las frecuencias UHF deseadas.
3. Programación de Canales (si aplica)
Si su radio lo permite y desea organizar sus comunicaciones, la programación de canales es el camino a seguir. Dentro del menú, localice la opción de "Memory Channel" o "Channel Scan". Aquí podrá asignar una frecuencia de transmisión y una frecuencia de recepción a un número de canal específico.
- Frecuencia de Transmisión (TX): La frecuencia en la que su radio enviará la señal.
- Frecuencia de Recepción (RX): La frecuencia en la que su radio escuchará las señales entrantes.
En la mayoría de los casos, para la comunicación simplex (comunicación directa entre dos radios sin un repetidor), las frecuencias TX y RX serán las mismas. Sin embargo, para comunicarse a través de un repetidor, la frecuencia RX de su radio debe coincidir con la frecuencia de transmisión del repetidor, y la frecuencia TX de su radio debe coincidir con la frecuencia de recepción del repetidor (con el desplazamiento de frecuencia adecuado).
4. Configuración del Tono CTCSS/DCS
Una característica crucial para evitar interferencias y permitir la comunicación selectiva es el uso de tonos sub-audibles CTCSS (Continuous Tone-Coded Squelch System) o DCS (Digitally Coded Squelch). Estos tonos actúan como "llaves" para abrir el squelch (silenciador) de la radio, permitiendo que solo se escuchen las transmisiones que utilizan el mismo tono.
- CTCSS: Utiliza tonos de baja frecuencia que no son audibles durante la transmisión. Se representan con códigos numéricos o nombres (por ejemplo, 67.0 Hz, 88.5 Hz, etc.).
- DCS: Utiliza códigos digitales que también son inaudibles. Se representan con códigos numéricos (por ejemplo, 023, 051, etc.).
Dentro del menú de configuración, busque opciones como "CTCS", "DCS", "Tone", o "Squelch Tone". Podrá seleccionar un tono para transmitir y un tono para recibir. Para una comunicación simplex sin interferencias, tanto el emisor como el receptor deben estar configurados en el mismo modo (CTCSS o DCS) y con el mismo código o tono. Si está operando a través de un repetidor, este puede requerir un tono CTCSS/DCS específico para acceder a él.
5. Ajuste del Nivel de Squelch
El squelch es un circuito que silencia el altavoz de la radio cuando no se detecta ninguna señal o cuando la señal recibida es demasiado débil. Ajustar correctamente el nivel de squelch es esencial para evitar el ruido de fondo constante y, al mismo tiempo, no perder comunicaciones débiles.
En el menú, encontrará una opción etiquetada como "SQL" o "Squelch". Normalmente, el nivel se ajusta en una escala del 0 al 9, donde 0 es el squelch abierto (escuchará todo el ruido) y 9 es el squelch más cerrado (solo se escucharán las señales más fuertes). Un ajuste común para la mayoría de las situaciones es entre 3 y 5. Experimente para encontrar el nivel óptimo que minimice el ruido sin cortar las señales deseadas.
6. Configuración de la Potencia de Transmisión (Alta/Baja)
La mayoría de las radios Baofeng permiten seleccionar la potencia de transmisión entre "Alta" (High) y "Baja" (Low). La potencia de transmisión afecta directamente al alcance de la comunicación.
- Alta Potencia: Proporciona un mayor alcance, pero consume más batería y puede generar más interferencias si no se utiliza de manera responsable.
- Baja Potencia: Reduce el consumo de batería y las interferencias, pero limita el alcance de la comunicación.
En el menú, busque la opción "Power" o "Tx Power". Seleccionar la potencia adecuada dependerá de sus necesidades. Para comunicaciones a corta distancia, la baja potencia es suficiente y más eficiente. Para distancias mayores o en entornos con muchos obstáculos, la alta potencia puede ser necesaria.
7. Otros Parámetros de Configuración Relevantes
Además de los puntos anteriores, su radio Baofeng puede ofrecer otras opciones de configuración que pueden ser útiles:
- VOX (Voice Operated Exchange): Permite transmitir automáticamente al detectar su voz, sin necesidad de presionar el botón PTT (Push-to-Talk). Útil para tener las manos libres, pero puede activarse accidentalmente con ruidos ambientales.
- Scan (Escaneo): Permite a la radio recorrer una lista de canales o frecuencias en busca de actividad.
- Roger Beep: Un pitido corto al final de su transmisión para indicar que ha terminado de hablar.
- Keypad Lock: Bloquea el teclado para evitar cambios accidentales de configuración.
Aplicaciones Prácticas y Consideraciones de Uso
La configuración de la banda UHF en radios Baofeng tiene una amplia gama de aplicaciones, cada una con sus propias consideraciones.
Uso en Actividades Recreativas
- Senderismo y Montañismo: La capacidad de penetración de la banda UHF es invaluable en terrenos montañosos y bosques densos, donde la comunicación con otros miembros del grupo es vital para la seguridad.
- Caza y Pesca: Permite mantener contacto con compañeros en áreas con cobertura limitada de teléfonos móviles.
- Eventos Deportivos y Recreativos: Ideal para coordinar equipos, personal de seguridad o voluntarios durante carreras, maratones, o eventos al aire libre.
En estas aplicaciones, la simplicidad en la configuración, el uso de tonos CTCSS/DCS para evitar interferencias de otros usuarios, y la gestión de la batería son aspectos clave.
Uso Profesional
- Seguridad y Vigilancia: Las fuerzas de seguridad, personal de seguridad privada y equipos de vigilancia utilizan radios UHF para una comunicación fiable en entornos urbanos y edificios.
- Construcción y Logística: La coordinación de equipos en obras de construcción, almacenes o sitios de entrega se beneficia enormemente de la comunicación instantánea y robusta que ofrecen las radios UHF.
- Servicios de Emergencia (no oficiales): Si bien los servicios de emergencia oficiales utilizan frecuencias y equipos dedicados, grupos de voluntarios o brigadas de respuesta a desastres pueden utilizar radios Baofeng configuradas adecuadamente para la coordinación.
En entornos profesionales, la fiabilidad, la claridad de la comunicación y la posibilidad de integrar las radios en flujos de trabajo existentes son primordiales. La programación de canales específicos para diferentes tareas o equipos puede mejorar la eficiencia.
El Horario y la Duración: Factores a Considerar en Eventos
La información proporcionada sobre horarios y duraciones, como "08:00 Apertura + crono 09:00 Briefing 13:30 - 14:00 Terminamos Duración: 4,5 horas aprox.", sugiere un contexto de evento organizado, posiblemente una competición, una jornada de formación, o una actividad grupal.
- 08:00 Apertura + crono: Esto indica el inicio de la apertura del evento, donde los participantes o el personal se registran o preparan. El término "crono" podría referirse a un inicio de tiempo medido, quizás para una actividad específica o para el inicio general del evento.
- 09:00 Briefing: A las 09:00 se realiza una sesión informativa o de orientación. Este es un momento crucial para comunicar las reglas, los objetivos, las instrucciones de seguridad y, de manera relevante para este artículo, los protocolos de comunicación, incluyendo las frecuencias y los procedimientos de uso de las radios Baofeng.
- 13:30 - 14:00 Terminamos: El evento concluye entre las 13:30 y las 14:00.
- Duración: 4,5 horas aprox.: La duración total estimada del evento es de aproximadamente cuatro horas y media.
En un evento de esta naturaleza, la configuración correcta de las radios Baofeng es esencial para la coordinación del personal, la seguridad de los participantes y la logística general.
Protocolos de Comunicación para Eventos
Durante el briefing (09:00), se deben establecer claramente los siguientes puntos para el uso de las radios Baofeng:
- Frecuencias Designadas: Especificar qué frecuencias UHF (o canales preprogramados) se utilizarán para la comunicación general, para el equipo de seguridad, para el equipo médico, etc. Si se utilizan frecuencias de radioaficionado, se debe asegurar que todos los usuarios tengan la licencia correspondiente o que las frecuencias estén dentro de los límites permitidos para uso libre (como las del servicio PMR446 en algunas regiones, aunque estas suelen ser VHF/UHF combinadas y con potencias limitadas). Para la banda UHF en general, se pueden considerar las bandas de uso libre si existen en la jurisdicción del evento.
- Tonos CTCSS/DCS: Indicar el tono o código DCS que se utilizará para evitar interferencias entre los diferentes grupos de comunicación o con usuarios externos.
- Procedimientos de Transmisión: Explicar cómo operar el botón PTT, cuándo hablar, cómo dar reportes y la importancia de ser conciso.
- Uso de VOX: Si se utiliza la función VOX, instruir sobre su correcta activación y desactivación para evitar transmisiones no deseadas.
- Gestión de Batería: Recordar a los usuarios la importancia de verificar la carga de la batería al inicio del evento y, si es posible, tener baterías de repuesto.
- Canales de Emergencia: Designar un canal específico para situaciones de emergencia y explicar cómo utilizarlo.
La duración del evento (4.5 horas) es manejable con la mayoría de las baterías de las radios Baofeng, pero es prudente tener en cuenta el consumo, especialmente si se utiliza alta potencia o la función VOX de forma continua.
Cómo memorizar canales y frecuencias | Así funcionan las memorias del Baofeng
Solución de Problemas Comunes
A pesar de una configuración cuidadosa, pueden surgir problemas. Aquí hay algunas soluciones comunes:
- No se escucha nada: Verifique que el volumen esté subido, que el squelch no esté demasiado alto, que esté en el canal o frecuencia correcta, y que el tono CTCSS/DCS sea el correcto (si se está utilizando).
- Se escucha mucho ruido: Reduzca el nivel de squelch o considere usar un tono CTCSS/DCS. Asegúrese de que la antena esté correctamente conectada.
- La comunicación es intermitente o de corto alcance: Verifique la configuración de potencia (alta/baja), asegúrese de que la antena esté en buen estado y correctamente conectada, y considere si hay demasiados obstáculos entre los comunicadores.
- No se puede contactar a otro usuario: Confirme que ambos usuarios están en la misma frecuencia (TX y RX), utilizando el mismo modo (CTCSS/DCS) y el mismo tono/código.
Consideraciones Legales y Regulatorias
Es fundamental recordar que la operación de radios en la banda UHF está sujeta a regulaciones gubernamentales. En muchos países, existen bandas específicas para radioaficionados, servicios comerciales, y uso libre. Operar en frecuencias no autorizadas o sin la licencia adecuada puede acarrear sanciones. Las radios Baofeng, al ser equipos de banda ancha, pueden transmitir en frecuencias que requieren licencia. Antes de configurar y utilizar su radio, familiarícese con las leyes y regulaciones de su país o región respecto al uso de frecuencias de radio. A menudo, las frecuencias de uso libre, como las utilizadas para comunicaciones de corto alcance en algunos países, se encuentran dentro de la banda UHF, pero con limitaciones de potencia y canales específicos.
Conclusión: La Clave está en la Configuración Correcta
La configuración de la banda UHF en su radio Baofeng es un proceso que, una vez dominado, le permitirá disfrutar de comunicaciones fiables y eficientes. Desde la selección de frecuencias y tonos hasta el ajuste del squelch y la potencia, cada parámetro juega un papel crucial. Al comprender el propósito de cada ajuste y aplicarlo de acuerdo con las necesidades específicas de su actividad, ya sea recreativa o profesional, maximizará el potencial de su dispositivo. La información sobre horarios y duraciones de eventos subraya la importancia de una planificación y coordinación efectivas, donde las radios Baofeng bien configuradas son herramientas indispensables. Recuerde siempre operar de manera responsable y dentro del marco legal de su jurisdicción.
