La telefonía móvil, también llamada telefonía celular, es un pilar fundamental de la comunicación moderna, permitiéndonos estar conectados en todo momento y lugar. En el corazón de este servicio se encuentran las antenas celulares, elementos esenciales cuya función y tecnología a menudo pasan desapercibidas. Este artículo desentraña el complejo mundo de las antenas celulares, desde su arquitectura y funcionamiento hasta la normativa que regula su instalación y operación.

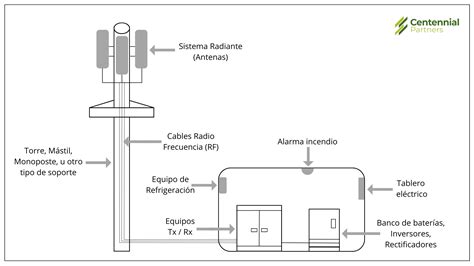

La Arquitectura de la Conexión: Componentes de una Estación Base
Una estación base, comúnmente conocida como antena celular, es una estructura multifacética diseñada para facilitar la comunicación inalámbrica. Básicamente, está compuesta por dos grandes partes: una red de comunicaciones (o red de telefonía móvil) y los teléfonos móviles (celulares) que permiten el acceso a dicha red. La telefonía móvil es el servicio telefónico que se presta en forma inalámbrica, mientras se esté dentro de la “cobertura” de una estación base (antena) del operador con que tenga contratado el servicio.
Cada estación base (antena) tiene un área de cobertura determinada. El alcance de esta cobertura depende de la potencia de emisión de la antena y del terreno donde se ubica. Una estación base (antena) de telefonía móvil está compuesta por:
Una torre o mástil (obras civiles): Esta estructura física alta mantiene las antenas en alto y generalmente está hecha de acero. Su altura es estratégica: cuanto más altas son las antenas, más amplia es el área que pueden cubrir. La altura de una torre de telefonía celular varía considerablemente; la mayoría de las torres celulares tienen una altura de entre 50 y 200 pies, dependiendo de su ubicación, finalidad y el terreno circundante. Las zonas urbanas suelen utilizar torres más bajas (50-100 pies) para que se integren mejor con los edificios y gestionar el denso tráfico de la red, aunque algunas pueden estar situadas sobre edificios altos y parecer más altas. Las zonas suburbanas o rurales suelen tener estructuras más altas (150-200 pies) para cubrir distancias más amplias. Las instalaciones especiales, como las torres de radiodifusión o de uso compartido, pueden alcanzar los 300-400 pies, aunque son menos comunes.
Sistemas radiantes (antenas): Estos dispositivos, instalados sobre el mástil, sirven tanto para la transmisión como para la recepción de ondas de radiofrecuencia. Tienen la altura adecuada para cubrir una amplia zona. Las antenas son cruciales para transmitir y recibir señales hacia y desde dispositivos móviles dentro de una celda específica. Existen diversos tipos de antenas, cada una con características particulares:
- Antenas de panel: Son dispositivos planos y rectangulares que sirven a un área amplia. Son versátiles y se pueden organizar en varias configuraciones para lograr la cobertura y la capacidad deseadas.
- Antenas sectoriales: A menudo agrupadas en tres o cuatro en una torre, las antenas sectoriales están diseñadas para proporcionar cobertura en una dirección específica o "sector". Esta segmentación amplía de manera efectiva el área de cobertura general y reduce la interferencia entre las señales.
- Antenas de microondas: Para las torres celulares no conectadas con cable físico a la red de telecomunicaciones (generalmente en ubicaciones remotas), las antenas de microondas se utilizan para las conexiones de backhaul. Estos platos facilitan la comunicación punto a punto con otras torres o un nodo de red.
Caseta de equipos: En esta caseta se instalan los equipos transmisores y receptores, las baterías que garantizan el funcionamiento incluso en caso de cortes de energía eléctrica, y los equipos de refrigeración para mantener la instalación a la temperatura adecuada. Dentro de esta caseta se encuentra la Estación Base de Transceptor (BTS), que aloja los transceptores de radio que reciben y transmiten señales de RF. Cada transceptor o canal soporta un cierto número de llamadas concurrentes.
El Flujo de la Comunicación: ¿Cómo Funciona una Antena Celular?
Las antenas de telefonía celular son imprescindibles, dado que sin ellas los usuarios no podrían contactarse entre ellos. Su funcionamiento es realmente sencillo. Las antenas de telefonía celular sirven para que los usuarios puedan realizar llamadas y acceder a Internet. El momento en que se realiza una llamada de teléfono, la antena del celular por la cual estamos llamando se comunica con la antena más próxima. A partir de ahí, la antena la procesa y envía la llamada al conmutador. Es evidente que la llamada pasa de una antena a otra.
El proceso de comunicación comienza cuando un dispositivo móvil, como un teléfono celular, envía una señal. Esta señal es una onda electromagnética, específicamente una onda de RF (radiofrecuencia), que es esencialmente una versión modulada de la voz o los datos del usuario. La señal es captada por una de las antenas montadas en el mástil. Después de que la antena recibe la señal, se pasa a través de una serie de cables coaxiales de alta frecuencia o guías de onda al BTS alojado en la base de la torre. El BTS convierte la señal de RF en un formato digital que puede ser procesado por la red. La señal procesada se envía al centro de conmutación móvil (MSC) a través de conexiones backhaul. El MSC, el centro neurálgico de una red celular, enruta la llamada o los datos al destino correcto, que podría ser otro dispositivo móvil o un servidor en Internet. Para una llamada entrante o datos, el proceso es básicamente inverso. El MSC envía la señal al BTS, que luego la convierte nuevamente en una señal de RF.
Las torres celulares sirven como intermediarios entre los dispositivos móviles y la red de telecomunicaciones. En términos sencillos, las torres celulares funcionan recibiendo señales de su dispositivo móvil, convirtiendo estas señales a un formato digital y luego enviándolas a su destino, ya sea a otro teléfono o a la Internet. Para llamadas entrantes o datos, el proceso se invierte. Ese proceso puede parecer simple, pero tiene muchos pasos y equipos.
¿Cómo Funcionan las TORRES de TELEFONÍA? | La Ciencia detrás de las Conexiones Móviles
El Alcance de la Señal: Factores que Afectan la Cobertura
El alcance de una torre celular, el rango técnicamente conocido como el radio de la celda, puede verse afectado significativamente por varios factores. Las señales viajan en línea directa desde la torre, lo que significa que la fuerza de la señal y el área de cobertura pueden verse afectadas por el terreno, las estructuras y otros obstáculos.
- En zonas urbanas densamente pobladas: Las torres pueden cubrir 1 milla o menos. Por lo tanto, están mucho más cerca entre sí para superar obstáculos como edificios, tráfico intenso y límites de capacidad.
- En las zonas suburbanas: La cobertura suele ser moderada, oscilando a menudo entre 2 y 12 millas, en función de la densidad de población y el terreno.
- En zonas rurales abiertas: Una torre puede cubrir varias millas (hasta 25 o más) en condiciones ideales.
La altura y el tipo de antena también juegan un papel importante al determinar la cobertura. Las antenas más altas pueden superar las obstrucciones y cubrir un área más grande. Los tipos de antena, como las antenas sectoriales, se pueden utilizar para proporcionar una cobertura específica en direcciones específicas, mientras que las antenas de panel ofrecen una cobertura amplia. Las señales de alta frecuencia, como las que generalmente se usan en redes 5G, tienden a tener rangos más cortos pero capacidades más altas, mientras que las frecuencias más bajas, que a menudo se usan en áreas rurales para 4G LTE, pueden viajar más lejos pero transportar menos datos.
A pesar de que una torre celular puede enviar señales a teléfonos a hasta 20 millas de distancia en áreas rurales, en ciudades densamente pobladas con muchas obstrucciones físicas como edificios, el alcance puede reducirse a una o dos millas. El clima, la topografía, el espectro (frecuencias de banda baja, media o alta) y la interferencia de señales influyen en la distancia real que alcanza la señal de una torre.
Evolución Tecnológica: De las Torres 4G a las 5G
Las torres celulares varían según su construcción, ubicación y el tipo de tecnología que utilizan. La diferencia entre las torres 4G y 5G radica en la velocidad, la capacidad y la latencia mejoradas que proporciona la tecnología 5G.
Las principales diferencias entre las torres celulares 4G y 5G giran en torno a los cambios en la tecnología que afectan la velocidad, la capacidad y la latencia de la red inalámbrica. Las redes 4G generalmente operan en bandas de frecuencia más bajas, hasta 2.5 GHz, mientras que la tecnología 5G está diseñada para emplear un espectro más amplio, incorporando bandas de frecuencia más altas hasta 100 GHz.
Una de las diferencias más notables son las velocidades de transferencia de datos. Las torres celulares 5G pueden ofrecer velocidades de datos significativamente más altas que sus contrapartes 4G. La latencia, o el retraso en la transferencia de datos después de una instrucción para su transferencia, es otra área en la que 5G sobresale. En comparación con la latencia típica de alrededor de 50 milisegundos en las redes 4G, 5G tiene como objetivo reducir esto a solo unos pocos milisegundos, lo cual es particularmente importante para aplicaciones en tiempo real, como vehículos autónomos.
La tecnología 5G requiere una mayor densidad de torres celulares, especialmente en áreas de alta densidad de población o para cobertura en interiores, debido al rango más corto de las frecuencias más altas. En comparación con las torres 4G, las 5G incorporan muchas más antenas en una sola torre, conocidas como MIMO Masivo (entrada múltiple, salida múltiple), para mejorar la capacidad y la eficiencia de la red. También utilizan una técnica llamada beamforming, que enfoca la señal inalámbrica en una dirección específica en lugar de transmitir indiscriminadamente en todas las direcciones como las torres celulares 4G.
A pesar de sus diferencias, vale la pena señalar que las tecnologías 4G y 5G no son mutuamente excluyentes. La mayoría de las redes 5G comparten su backhaul y toda la estructura de la red con 4G, y difieren únicamente en la interfaz inalámbrica. Estos tipos de implementaciones generalmente se conocen como redes NSA (no autónomas). La popularidad de las redes NSA se debe en gran parte a que todos los componentes, excepto la estación base, se pueden reutilizar, lo que reduce el costo de construcción de la red. También existen redes autónomas o SA, que podrían ofrecer una mejor capacidad, pero requieren construir desde cero todos los componentes de la red, lo que las hace significativamente más costosas de construir.
Para cubrir miles de solicitudes simultáneas, las torres celulares modernas emplean tecnologías sofisticadas para maximizar el número de llamadas simultáneas o sesiones de datos. MIMO permite la transmisión y recepción simultáneas de múltiples flujos de datos, multiplicando efectivamente la capacidad sin requerir ancho de banda adicional. También se emplean técnicas avanzadas de eficiencia espectral, como modulación de amplitud en cuadratura (QAM), para transmitir más bits por Hz de ancho de banda.

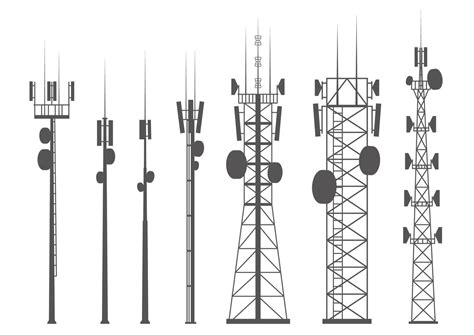

Diversidad de Formas y Funciones: Tipos de Torres Celulares
Las torres celulares vienen en una amplia variedad de tamaños, desde torres altas familiares hasta unidades pequeñas no más grandes que un detector de humo. Las torres celulares se asemejan a mástiles altos y verticales adornados con conjuntos de antenas, generalmente segmentadas en tres o cuatro direcciones, lo que les da una silueta distinta y reconocible. Sin embargo, no todas las torres celulares se distinguen tan claramente. Las torres ocultas son más encubiertas, camufladas dentro de su entorno, discretamente incorporadas en estructuras existentes como techos o incluso campanarios de iglesias.
Los tipos comunes de torres celulares incluyen:
- Torres Monopolo: Son postes metálicos altos, estilizados y que aprovechan bien el espacio. Son un poste único e independiente que generalmente mide entre 50 y 200 pies de altura. Estas torres a menudo se ven en campo o a lo largo de las carreteras.
- Torres de Celosía: Tienen una estructura de acero entrecruzada, lo que les da un aspecto más industrial. Más fuertes que las torres monopolares, pueden soportar más equipos y alcanzar mayores alturas.
- Torres Encubiertas o Camufladas: Están diseñadas para mezclarse con su entorno, disimuladas como mástiles, árboles, cactus u otros elementos arquitectónicos. Por ejemplo, en la zona de Phoenix, Arizona, no es raro que una torre esté ingeniosamente camuflada como un cactus saguaro.
- Torres en Azoteas: Implican la colocación de antenas directamente sobre el techo o el lateral de los edificios, a menudo ocultas dentro de cúpulas o campanarios. Estas instalaciones suelen ser soluciones que ahorran espacio en zonas urbanas densamente pobladas, aunque técnicamente no son "torres".
- Torres Celulares Pequeñas (Small Cells): Con el advenimiento de la tecnología 5G, estas torres pequeñas, llamadas micro, pico o femto-celdas, se están volviendo cada vez más comunes. Tienen un rango más corto pero pueden transmitir rápidamente grandes cantidades de datos. Son nodos compactos instalados en alumbrado público o tejados para dar soporte a 5G en entornos urbanos densamente poblados.
Además, es común instalar antenas en estructuras de servicios públicos existentes, como postes eléctricos o torres de transmisión. Para algunos, la "torre" celular más cercana podría ser en realidad una estructura de servicios públicos. Cerca de la parte superior de estas estructuras, normalmente se verán paneles rectangulares: son las antenas que envían y reciben señales móviles.
Marco Legal y Regulatorio: Normativa y Seguridad
La instalación de una estación base (antena) está ligada a dos autorizaciones importantes. Corresponde exclusivamente a cada concesionaria determinar el lugar de ubicación de los elementos necesarios para la prestación del servicio concesionado, rigiéndose las relaciones entre la empresa concesionaria y el dueño del inmueble donde se emplacen, por las reglas del derecho común.
La Ley General de Telecomunicaciones establece dentro del proceso de tramitación de una solicitud de concesión o modificación de una existente, la apertura de un plazo de 10 días hábiles para que cualquier interesado presente el derecho de oposición con fundamentos técnicos al otorgamiento de la autorización para instalar, operar y explotar una estación base (antena).
¿Quién determina el lugar (Público o Privado), sitio o bien inmueble donde se va a instalar una antena o estación base de telefonía móvil? Corresponde exclusivamente a cada concesionaria determinar el lugar de ubicación de los elementos necesarios para la prestación del servicio concesionado, rigiéndose las relaciones entre la empresa concesionaria y el dueño del inmueble donde se emplacen, por las reglas del derecho común.
¿Existe alguna disposición legal que permita solicitar a una persona natural o jurídica indemnización por sentirse afectado por la instalación de una estación base (antena) cercana a su domicilio? No, la normativa actual de telecomunicaciones no contempla alguna disposición legal que permita a una persona requerir algún tipo de compensación monetaria a una concesionaria, en caso de verse afectada la plusvalía de su bien raíz por la instalación de una antena cercana.
Normativa y Seguridad de las Torres Celulares: Las torres celulares están muy reguladas para garantizar la seguridad y el cumplimiento de la normativa. La FCC establece directrices nacionales en cuanto a la exposición a radiofrecuencias (RF). La exposición a nivel del suelo cerca de una torre suele ser miles de veces inferior a los límites de seguridad. Los procesos locales de zonificación y concesión de permisos suelen controlar dónde se pueden construir las torres, y se centran en la altura, el diseño y el impacto medioambiental, y no en la seguridad de las radiofrecuencias, siempre y cuando las torres cumplan con las normas de la FCC. Pueden aplicarse normativas adicionales en zonas cercanas a aeropuertos, hábitats de fauna silvestre o lugares históricos.
¿Es seguro vivir cerca de torres celulares? Sí, es seguro vivir cerca de las torres celulares. Cuando se construyen y operan según las normas de la FCC, las torres producen niveles muy bajos de exposición a radiofrecuencias para los residentes y transeúntes.
Densidad de Potencia y Límites de Exposición
Apoyado en recomendaciones internacionales, el Ministerio de Transportes y Telecomunicaciones a través de la Subsecretaría, emitió la Resolución Exenta N°403 del año 2008 en la cual se establecen los requisitos de seguridad aplicables a las instalaciones y equipos de servicios de telecomunicaciones, estableciendo límites para el caso de antenas ubicadas en zonas urbanas, establecimientos hospitalarios, asilos de ancianos, salas cuna, jardines infantiles y establecimientos educacionales de enseñanza básica. Los límites de exposición de densidad de potencia para el caso de antenas ubicadas en zonas urbanas deben ser de 100 μW/cm² (microWatts/centímetro cuadrado).
El organismo encargado de fiscalizar el correcto funcionamiento de las estaciones base es la Subsecretaría de Telecomunicaciones, además, vela para que todos los servicios de telecomunicaciones y sistemas e instalaciones que generen ondas electromagnéticas, cualquiera sea su naturaleza, sean instalados, operados y explotados de modo que no causen lesiones a personas o daños a cosas, según lo establecido en la Resolución Exenta N° 403 del año 2008. Chile actualizó su normativa de control de emisiones de antenas, reduciendo las potencias máximas permitidas, dejando al país entre los diez países más estrictos del mundo en este ámbito. Para ir más allá en la prevención y dar más tranquilidad a la ciudadanía, el Ministerio de Salud resolvió reducir el límite máximo general de emisiones a menos de una cuarta parte del valor vigente hasta ahora. Mucho más severa y restrictiva es la norma cuando se trata de establecimientos hospitalarios, asilos de ancianos, salas cuna, jardines infantiles y establecimientos educacionales de enseñanza básica.
La normativa vigente en Chile está establecida para proteger a todas las personas. En este sentido, cabe hacer presente que no hay evidencias científicas de que las emisiones de las antenas (estaciones base) provoquen efectos adversos para la salud en ningún grupo de población en concreto como niños, ancianos o mujeres embarazadas.
Nueva Ley de Torres y su Impacto
La entrada en vigencia de una nueva Ley para regular la instalación de torres soportes de antenas celulares ha generado cambios significativos. Esta ley aborda aspectos como la colocalización (agrupar antenas en una sola torre común) y la intervención arquitectónica para mimetizar las torres existentes con el entorno urbano.
A una distancia igual o menor a 40 metros de las zonas sensibles, solo podrán permanecer torres de hasta 12 metros de altura. A una distancia mayor a 80 metros y menor a 120 metros de las zonas sensibles, se podrán instalar torres de cualquier tamaño, pero sujetas a la obligación de que estas estructuras puedan colocalizar antenas de otras empresas.
La autorización para iniciar las obras de instalación de una torre soporte de antenas de más de 3 metros de altura en un sector urbano de la comuna es responsabilidad de la Municipalidad respectiva a través de su Dirección de Obras Municipales. La Subsecretaría de Telecomunicaciones entrega, a petición de la empresa de telefonía móvil, el certificado que acredita que la compañía tiene concesión legal para prestar servicio de telecomunicaciones de telefonía pública móvil en una zona determinada del país.
La Importancia Vital de las Torres Celulares en Nuestra Vida Diaria
Las torres celulares son esenciales para mantenernos conectados, ya sea para hacer una llamada, hacer streaming de tu programa favorito o jugar mientras estás fuera de casa. Son especialmente importantes en situaciones de emergencia, ya que más del 80% de las llamadas al 911 proceden de teléfonos móviles que dependen de estas torres para comunicarse rápidamente con los servicios de emergencia.
Comprender cómo funcionan las torres celulares y la tecnología que hay detrás de ellas revela lo cruciales que son en nuestra vida cotidiana. La necesidad de comunicación y el crecimiento de la telefonía móvil o celular han forzado a las empresas que prestan este servicio a instalar un gran número de estaciones base (antenas) en las ciudades, con el fin de poder entregar un mejor servicio y mayores áreas de cobertura a sus clientes. Nuestro mundo está más conectado que nunca, y se necesitan una gran cantidad de recursos para mantener estables las redes en las que todos confiamos.
La prueba es fundamental para la fiabilidad de la infraestructura de la torre celular, ya que permite la identificación y rectificación de posibles problemas, lo que garantiza un rendimiento óptimo, un tiempo de funcionamiento continuo y la provisión de una conectividad inalámbrica robusta y sin problemas para los usuarios. A medida que las tecnologías inalámbricas avanzan y se vuelven más complejas, existe una mayor demanda de soluciones de pruebas innovadoras.
La instalación, actualización y reemplazo de módems, antenas y otros equipos de telecomunicaciones, así como la configuración de nivel 1 (N1) de equipos y servicios, y el diagnóstico y resolución básica de problemas son tareas cruciales realizadas por técnicos especializados. Estos profesionales deben contar con conocimientos en prevención y realizar trabajos en altura, incluyendo el ascenso a postes y estructuras, cumpliendo con los protocolos de seguridad establecidos. El uso y cuidado de herramientas específicas es fundamental para el desempeño de estas labores.
El monitoreo de las torres de telecomunicaciones y la adquisición de contratos de arrendamiento de terrenos e inmuebles donde están instaladas son responsabilidades clave en la gestión de esta infraestructura. La supervisión de proyectos de telecomunicaciones, con conocimientos en tecnologías como MPLS, DWDM y Redes, así como la realización de estudios de tráfico, mediciones de cobertura (site survey) y análisis de datos, son aspectos fundamentales para asegurar el óptimo funcionamiento de las redes. La configuración y puesta en marcha de equipos de radio, antenas, amplificadores y sistemas, así como la preparación y revisión de memorias de cálculo y anteproyectos, complementan el perfil técnico requerido en este sector.
