La conectividad de red se ha convertido en una parte integral de la vida moderna, tanto para empresas que reubican sus oficinas y reorganizan sus redes, como para hogares que buscan una conexión a Internet robusta. La capacidad de crear y gestionar cables de red es una habilidad esencial para cualquier profesional de redes. Este artículo desglosa el proceso de armado de cables de red Cat6, proporcionando una guía detallada desde la preparación hasta la prueba final, con el objetivo de capacitar tanto a principiantes como a expertos en redes.
La Importancia del Cableado Estructurado Cat6
Los cables de Categoría 6, o Cat6, representan la columna vertebral de las redes comerciales modernas, ofreciendo acceso a Internet de alta velocidad y conectividad de red de área local (LAN) que las empresas actuales exigen. Un cable Ethernet crea una red de área local (LAN) y permite que los dispositivos dentro de su red compartan información entre sí. Los cables Ethernet Cat6 se utilizan para cualquier dispositivo que acceda a Internet en una red de área local. Estos cables pueden admitir redes como 10BaseT, 100Base-TX, 1000 Base-T y 10 GBase-T.
En comparación con versiones de cable anteriores, como Cat5e, los cables Cat6 están diseñados para transmitir datos más lejos con una señal más clara, lo que permite menos diafonía e interferencia en la línea Ethernet. Si bien los cables Cat5e todavía se utilizan mucho hoy en día, especialmente en hogares, transmitiendo datos a un máximo de 1 Gbps con un ancho de banda de 100 MHz, los cables Cat6 ofrecen un ancho de banda máximo de 250 MHz, manteniendo la misma velocidad de datos de hasta 1 Gbps. La instalación de cables Cat6 es una buena manera de preparar su red para el futuro, asegurando que su infraestructura pueda soportar las demandas crecientes de conectividad.
Que son las Categorias de los Cables de Red Ethernet? - Review Cable Ethernet CAT8 Ugreen
Herramientas y Materiales Necesarios para Armar un Cable Cat6

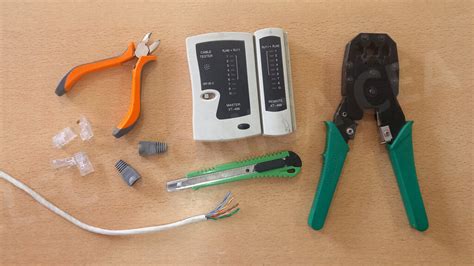

Para armar un cable de red Cat6 de manera efectiva, es fundamental contar con las herramientas adecuadas. Estas no solo facilitan el proceso, sino que también aseguran la calidad y fiabilidad de la conexión final.
- Cable UTP Cat6: El componente principal. El cable Cat6 contiene ocho hilos de cobre trenzados en cuatro pares, encapsulados en una cubierta protectora.
- Conectores RJ45 Cat6: Estos conectores están diseñados específicamente para cables Cat6 y deben ser de la calidad adecuada para garantizar una conexión segura y un rendimiento óptimo.
- Crimpadora de RJ45: Una herramienta esencial para presionar los contactos del conector RJ45 sobre los hilos del cable, asegurando una conexión eléctrica firme.
- Pelacables o Cortador de Chaqueta: Para retirar cuidadosamente la cubierta exterior del cable sin dañar los hilos internos.
- Mini Peladora de Cable: Una herramienta más precisa, ideal para cortar la chaqueta de los pares de hilos internos.
- Alicates de Corte: Para cortar los hilos del cable a la longitud deseada.
- Probador de Cable de Red: Indispensable para verificar la correcta continuidad y el orden de los hilos en ambos extremos del cable armado.
- Cubiertas Protectoras RJ45 (Opcional pero Recomendable): Protegen el cable de red y evitan daños cuando se inserta o desenchufa frecuentemente.
Pasos Detallados para Armar un Cable de Red Cat6
El proceso de armado de un cable Cat6, aunque sencillo en concepto, requiere precisión y atención al detalle. A continuación, se describen los pasos necesarios para crear un cable de red funcional y fiable.
Paso 1: Preparación Inicial del Cable

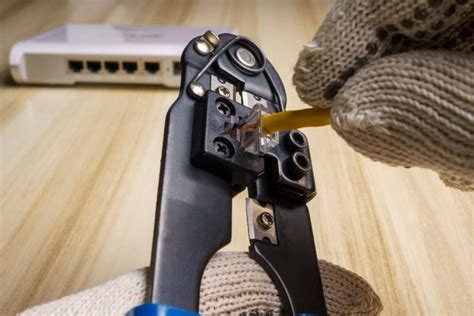

Comience midiendo la longitud deseada para su cable. Una vez determinado, corte el cable UTP Cat6 a esa longitud utilizando una herramienta de corte adecuada. Posteriormente, retire aproximadamente 2 centímetros de la cubierta exterior del cable con un cortador de chaqueta o un pelacables. Es crucial aplicar solo la presión necesaria para no dañar los hilos de cobre internos. Si se utiliza alimentación a través de Ethernet (PoE), se debe tener especial cuidado en esta etapa.
Paso 2: Desenrollar y Organizar los Pares de Hilos
Una vez expuestos los ocho hilos, desenrolle los cuatro pares trenzados. Cada par está compuesto por dos hilos de colores específicos. Para lograr el máximo rendimiento y minimizar la diafonía, es importante mantener los hilos lo más rectos y ordenados posible. Separe los cuatro pares para obtener ocho hilos individuales. Luego, organice estos hilos en la secuencia de color deseada. La norma más común para redes comerciales y residenciales es T568B.
La secuencia de color para T568B es la siguiente:
- Naranja-Blanco
- Naranja
- Verde-Blanco
- Azul
- Azul-Blanco
- Verde
- Marrón-Blanco
- Marrón
Una vez organizados, sujete firmemente los hilos con ambas manos y aplique fuerza en dos direcciones opuestas, enderezando los cables varias veces. El objetivo es que queden lo más rectos y planos posible para facilitar su inserción en el conector RJ45.
Paso 3: Cortar los Hilos a la Longitud Adecuada

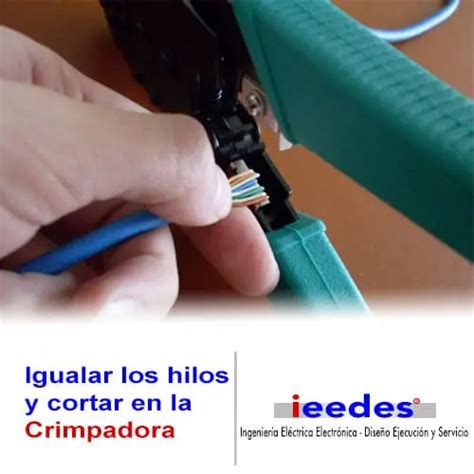

Con los ocho hilos organizados y rectos, debe cortarlos a una longitud uniforme que permita su correcta inserción en el conector RJ45. Guarde aproximadamente 15 milímetros (1.5 cm) desde el borde de la cubierta exterior del cable. Utilice los alicates de corte para realizar un corte limpio y recto en todos los hilos simultáneamente. Es vital que todos los hilos tengan la misma longitud para asegurar que hagan contacto con los contactos del conector.
Paso 4: Insertar los Hilos en el Conector RJ45
Este es un paso crítico que requiere precisión. Tome un conector RJ45 y observe los pequeños contactos metálicos en su interior. La parte del conector con la "metralla" (la pestaña de retención) debe mirar hacia abajo, y el lado con los contactos metálicos hacia arriba. Con cuidado, inserte los hilos rectos y ordenados en los canales correspondientes del conector RJ45, asegurándose de que cada hilo entre en su canal designado y llegue hasta el final del conector. Verifique visualmente que los hilos estén en la secuencia correcta y que todos hayan alcanzado el extremo del conector. La cubierta exterior del cable debe introducirse ligeramente dentro del conector para proporcionar un punto de sujeción adicional.
Paso 5: Crimpar el Conector RJ45
Una vez que los hilos están correctamente insertados en el conector RJ45, es hora de crimpar. Coloque el conector con los hilos insertados en la ranura correspondiente de la crimpadora de RJ45. Asegure la herramienta y aplique presión firme y sostenida. La crimpadora presionará los contactos metálicos del conector sobre los hilos de cobre, creando la conexión eléctrica. También asegurará la cubierta del cable dentro del conector, proporcionando alivio de tensión. Repita este proceso para el otro extremo del cable, asegurándose de mantener la misma secuencia de colores (T568B en este caso).
Paso 6: Probar el Rendimiento del Cable

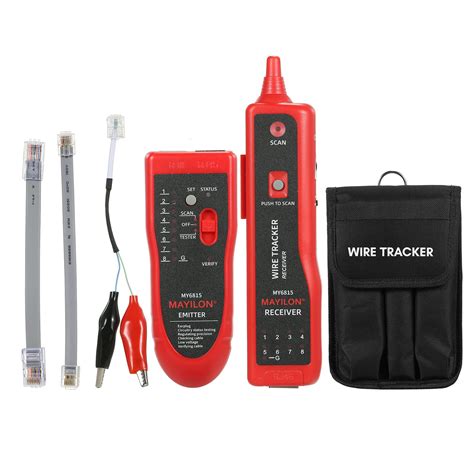

Después de crimpar ambos extremos, es fundamental probar el cable para verificar su correcto funcionamiento. Utilice un probador de cable de red. Conecte cada extremo del cable armado a los puertos correspondientes del probador. El probador enviará una señal a través del cable y mostrará el orden de los hilos en cada extremo. Si el orden de las luces en ambos extremos del probador es el mismo, significa que su cable de red está correctamente armado y listo para usar.
Si el orden de las luces es diferente, es probable que la secuencia de los hilos haya cambiado durante la inserción en el cabezal del conector. En este caso, deberá cortar el conector y volver a realizar el proceso. Si algunas luces no se encienden, puede deberse a una fuerza insuficiente al presionar el cabezal de cristal con los alicates de red, lo que resulta en una conexión deficiente. En esta situación, el cable deberá ser cortado y rehecho.
Consideraciones Adicionales y Comparativa de Categorías
Cableado Directo vs. Cruzado
Existen dos configuraciones de cableado estándar: T568A y T568B. Ambas configuraciones definen la asignación de pines en los conectores RJ45. Un "cable directo" se utiliza para conectar un switch con un router o un switch con una PC. Esto puede tener una distribución "T568A a T568A" o "T568B a T568B". Históricamente, existían cables cruzados para conectar equipos similares (como un switch a otro switch), pero los equipos de red modernos a menudo detectan automáticamente la necesidad de cruzar y se adaptan, haciendo que los cables directos sean la opción predominante.
Comparativa de Categorías de Cable Ethernet
La evolución de los estándares de cableado Ethernet ha dado lugar a diversas categorías, cada una con capacidades mejoradas.
- Cat5e: Cables que todavía se utilizan mucho, especialmente en hogares. Pueden transmitir datos a un máximo de 1 Gbps y tienen un ancho de banda máximo de 100 MHz.
- Cat6: Ofrece un rendimiento superior con un ancho de banda máximo de 250 MHz y velocidades de datos de hasta 1 Gbps. Es una buena opción para la mayoría de las aplicaciones empresariales actuales, siendo flexible y compatible con dispositivos modernos.
- Cat6a (Categoría 6 "aumentada"): Representa una mejora significativa sobre el Cat6. Puede transmitir datos a la misma velocidad rápida (hasta 10 Gbps) pero en el doble de distancia que el Cat6 (hasta 100 metros). Su frecuencia de transmisión es de hasta 600 MHz. Los cables Cat6a son más gruesos e inflexibles que los Cat6, lo que puede hacer que su instalación sea más laboriosa. Sin embargo, su confiabilidad a distancia y su mayor ancho de banda permiten una futura expansión de la red sin necesidad de tender nuevos cables. El cableado Cat6a también es ideal si su empresa requiere alimentación a través de Ethernet (PoE), ya que elimina la necesidad de cables de alimentación adicionales.
- Cat7 y Cat7a: Ofrecen velocidades y anchos de banda aún mayores, pero son más caros y difíciles de instalar.
- Cat8: Representa un salto significativo en rendimiento, diseñado para centros de datos y aplicaciones de alta densidad.
Al elegir una categoría de cable, es importante considerar las necesidades actuales y futuras de su red, así como la compatibilidad con su hardware. Instalar una categoría de cable superior a la que sus dispositivos o red pueden soportar no le brindará velocidades más rápidas.
Costos y Rendimiento
A medida que las categorías de cable aumentan, también lo hace su velocidad potencial y su costo. Los cables de mayor velocidad generalmente cuestan más de instalar. Para la mayoría de las aplicaciones empresariales actuales, Cat6 es suficiente. Sin embargo, Cat6a ofrece una mayor capacidad de futuro y es una actualización que vale la pena para muchas redes comerciales, proporcionando un punto óptimo entre rendimiento y precio.
Instalación y Consideraciones Futuras
La instalación de cables de red generalmente se realiza fuera de la vista, detrás de paredes, en conductos o techos. Esto puede ser más sencillo en edificios nuevos o durante renovaciones. Antes de comenzar la instalación, es aconsejable tener un plan y un diseño claros, decidiendo dónde pasarán los cables y dónde se conectarán a los dispositivos.
Considerar las necesidades futuras de escalabilidad de su negocio (próximos cinco a diez años) al planificar su red es una estrategia prudente. Si reemplaza cables más antiguos, la instalación puede ser más fluida utilizando las mismas rutas. El tiempo de inactividad durante la instalación puede variar ampliamente dependiendo del tamaño del edificio, la complejidad de la red y el tipo de cable utilizado; los cables Cat6a, por ser más gruesos e inflexibles, suelen tardar más en instalarse que categorías menores.
Al asegurarse de que un cable pueda satisfacer sus necesidades, elija uno que pueda funcionar a la velocidad máxima de su red y que sea compatible con su hardware. Optar por una categoría de cable más antigua, como Cat5e, podría limitar el crecimiento futuro de su negocio. Por el contrario, la inversión en cables como Cat6a asegura una infraestructura de red robusta y preparada para los avances tecnológicos venideros.
