La construcción y el ajuste de una antena VHF, específicamente el modelo Ringo Ranger doble 5/8, es un proyecto que atrae a muchos aficionados de la radio. La efectividad de cualquier antena, independientemente de su diseño, radica en su capacidad para funcionar según lo previsto. Para las frecuencias VHF, donde las capas de la ionosfera no son el medio principal de propagación, es crucial que la antena tenga un lóbulo de radiación lo más bajo posible. Cualquier radiación dirigida hacia el cielo se considera inútil a menos que se busquen comunicaciones a través de satélites o rebote lunar, modalidades que no dependen de la ionosfera.
Entendiendo la Antena 5/8 de Onda
Las antenas denominadas "5/8" (cinco octavos) obtienen su nombre de la longitud de su elemento radiante, que es aproximadamente el 62.5% de la longitud de onda de la frecuencia deseada. Este tamaño es intrínsecamente mayor que el de las antenas de 1/2 o 1/4 de onda, lo que influye en sus características de radiación y ganancia. La construcción de una antena Ringo Ranger doble 5/8 implica varios componentes clave y un proceso de ajuste cuidadoso para asegurar un rendimiento óptimo.
Componentes y Materiales Esenciales
Para el montaje de esta antena, se recomienda encarecidamente el uso de tornillos y tuercas de acero inoxidable. Esto garantiza la durabilidad y resistencia a la corrosión, factores importantes para una antena que estará expuesta a las inclemencias del tiempo.
Los planos de tierra son un elemento fundamental. Se requieren cuatro planos de tierra, cada uno de aproximadamente 50 cm de longitud, que equivalen a 1/4 de longitud de onda. Estos planos se montarán horizontalmente sobre una placa metálica.
La placa metálica servirá como base para el conector SO-239. Es vital que este conector esté protegido de la lluvia y que asegure un buen contacto eléctrico con la placa. La conexión eléctrica entre los planos de tierra y la placa debe ser sólida para minimizar pérdidas.
En cuanto al elemento radiante principal, es posible que se encuentre alambre esmaltado. Si este es el caso, será necesario remover el aislante antes de su utilización para asegurar la conductividad eléctrica necesaria.
El Elemento Radiante y el Círculo de Cobre
Un aspecto distintivo de este diseño es la creación de un círculo completo de alambre de cobre. Este círculo debe estar diseñado para flotar libremente, sin tocar ninguna otra parte de la antena. Su función está íntimamente ligada a la impedancia y al patrón de radiación de la antena.
Una vez que el círculo de cobre esté en su lugar, se debe soldar un cable apropiado. Este cable, preferiblemente del mismo material que el elemento radiante, se conectará desde el terminal "vivo" del conector SO-239. La conexión a este círculo de cobre se realizará en la mitad de su recorrido. La línea verde en los diagramas ilustra claramente cómo este cable se superpone en el centro del círculo de cobre, estableciendo la conexión eléctrica crucial.
El Proceso de Ajuste: Buscando la Mínima ROE
El ajuste de una antena es tan importante como su construcción. El objetivo principal es lograr una Relación de Onda Estacionaria (ROE) lo más baja posible en la banda de operación deseada. Para la banda de VHF, un rango común de operación para comunicaciones generales es entre 144 y 148 MHz. El punto ideal para la sintonización es la frecuencia central de 146 MHz, pero esto puede variar según las necesidades específicas del operador.

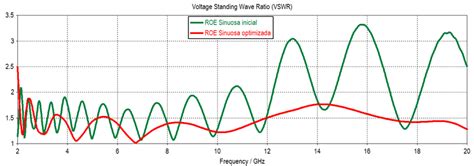

La medición de la ROE se realiza utilizando un analizador de antenas. Se recomienda realizar mediciones en puntos clave del espectro. Por ejemplo, se debe medir la ROE en 144 MHz, luego en 146 MHz y finalmente en 148 MHz. Las lecturas obtenidas en estas frecuencias proporcionarán información valiosa sobre si la antena está demasiado larga o demasiado corta.
Si la antena está "larga", significa que su longitud eléctrica es mayor de la necesaria para la frecuencia de resonancia deseada. En este caso, será necesario acortarla. Por el contrario, si la antena está "corta", habrá que alargarla. Este proceso iterativo de medición y ajuste es fundamental para optimizar el rendimiento de la antena.
Casos Prácticos y Dificultades Comunes
La experiencia de otros radioaficionados subraya la importancia de este proceso de ajuste. En un caso reportado, un operador experimentó problemas con altos niveles de ROE en su antena Ringo Ranger doble 5/8. A pesar de cambiar el conector y rehacer las soldaduras, no logró obtener valores de ROE satisfactorios ni una resonancia adecuada. La búsqueda de información en internet reveló la existencia de datos sobre las medidas para diferentes frecuencias, pero poca información detallada sobre el proceso de ajuste en sí.
Tras realizar ajustes para la frecuencia de 145 MHz, se obtuvieron datos de un analizador que indicaban una ROE de 1.0, con una impedancia de 48.9 ohmios y una resistencia de 49.8 ohmios, sin reactancia (X=0.0). Estos valores son teóricamente ideales para una antena bien ajustada. Sin embargo, la resonancia se encontraba a una frecuencia inesperadamente baja, 134.750 MHz. Este escenario resalta la complejidad del ajuste y la necesidad de comprender cómo las variaciones en la longitud y la geometría afectan la resonancia y la impedancia de la antena.
La pregunta recurrente en estos casos es: "¿Cómo se ajusta esta antena de manera efectiva?". La respuesta a menudo implica comprender la relación entre la longitud física del elemento radiante, la longitud de los planos de tierra y la frecuencia de resonancia. Pequeñas variaciones en estas dimensiones pueden tener un impacto significativo.
Consejos Adicionales y Consideraciones
El uso de un analizador de antenas como el RigExpert AA-200 es una herramienta invaluable para este proceso. Permite obtener mediciones precisas de ROE, impedancia y reactancia, datos que son cruciales para diagnosticar problemas y guiar los ajustes.
Asegurarse de que todas las conexiones soldadas sean de alta calidad es fundamental. Una soldadura deficiente puede introducir pérdidas y afectar la impedancia de la antena, dificultando el ajuste.
La conversión de medidas a unidades métricas, si se obtienen planos o diagramas en otros sistemas, es un paso necesario para la construcción precisa.
La comunidad de radioaficionados es un recurso valioso. Compartir experiencias y solicitar consejo a otros constructores puede proporcionar ideas y soluciones a problemas comunes. Aunque el interés por un diseño específico pueda variar, la colaboración y el intercambio de conocimientos son pilares de este hobby.
En resumen, la construcción y el ajuste de una antena Ringo Ranger doble 5/8, como cualquier antena de alta frecuencia, requiere paciencia, precisión y una comprensión de los principios eléctricos que rigen su funcionamiento. El objetivo final es lograr una antena que irradie eficientemente en la banda deseada, minimizando las pérdidas y maximizando la comunicación.
