¿Alguna vez has echado un vistazo al interior de un cable Ethernet y te has preguntado para qué sirven esos cables de colores? Es el código de colores RJ45 en acción: un sistema crucial que garantiza el correcto funcionamiento de nuestras redes. Estos códigos de colores, estandarizados principalmente por las normativas TIA/EIA-568, no son meramente estéticos; son la guía visual indispensable para asegurar que cada uno de los ocho conductores de un cable Ethernet se conecte correctamente a sus pines correspondientes en el conector RJ45. Un cableado preciso es fundamental para evitar problemas de conectividad, como velocidades lentas o fallos totales en la red, garantizando así una transmisión de datos eficiente y libre de errores.
Entendiendo el Conector RJ45 y su Función
El conector RJ45, también conocido como 8P8C (8 posiciones y 8 contactos), es una interfaz física ampliamente utilizada para conectar dispositivos en redes de computadoras mediante cableado estructurado, abarcando categorías como Cat 5, 5e, 6, 6A y 8.1. Su diseño, con ocho pines, se corresponde directamente con los ocho conductores de un cable Ethernet estándar. La "RJ" en RJ45 proviene de "Registered Jack" (Jack Registrado), una nomenclatura establecida por la Comisión Federal de Comunicaciones (FCC) de Estados Unidos para estandarizar las interfaces de telecomunicaciones. El conector RJ45, en particular, fue diseñado para aplicaciones de telecomunicaciones y redes de datos, proporcionando una conexión modular y estandarizada. La parte superior del conector posee una placa de presión móvil (un mecanismo de bloqueo) que, al insertarse en un dispositivo, encaja en su sitio, previniendo desconexiones accidentales y asegurando una conexión física robusta.
Los Estándares T568A y T568B: Dos Caminos Hacia la Conectividad
Para garantizar la interoperabilidad y la correcta transmisión de datos, existen dos estándares principales de cableado para los conectores RJ45: T568A y T568B. Ambos definen el orden preciso en que los ocho hilos de colores dentro del cable Ethernet deben ser terminados en los pines del conector.
T568A: El Estándar Residencial y Gubernamental
El estándar T568A se utiliza comúnmente en instalaciones residenciales y en contratos del gobierno federal de Estados Unidos. Su secuencia de colores, aunque menos predominante en el ámbito comercial estadounidense, es reconocida globalmente y puede ser preferida en instalaciones internacionales o en proyectos que requieran una mayor aceptación global.
T568B: El Estándar Comercial Predominante
Por otro lado, el T568B es el estándar más común en las instalaciones comerciales de Estados Unidos y se considera ampliamente el esquema de cableado predeterminado para el cableado estructurado de par trenzado en muchas regiones. Si no se tiene certeza sobre cuál estándar utilizar, T568B suele ser la elección segura para la mayoría de las aplicaciones comerciales.

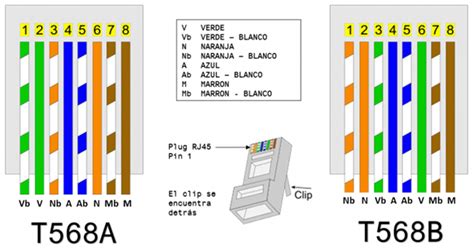

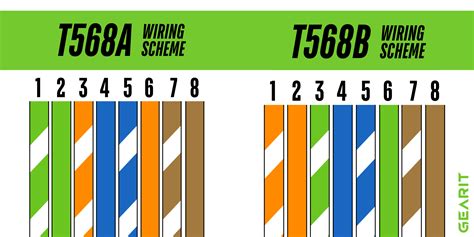

La principal diferencia entre T568A y T568B reside en la inversión del orden de los pares de cables verde y naranja. Mientras que en T568A el par verde ocupa los pines 1 y 2, y el par naranja los pines 3 y 6, en T568B ocurre lo contrario: el par naranja se asigna a los pines 1 y 2, y el par verde a los pines 3 y 6. Los pares azul y marrón mantienen sus posiciones relativas en ambos estándares.
La Importancia de la Coherencia: Un Solo Estándar por Cable
Independientemente del estándar que se elija, es crucial mantener la coherencia. Para que un cable funcione correctamente en cualquier red y para evitar problemas de compatibilidad, todos los cables dentro de una misma red deben utilizar el mismo estándar de cableado en ambos extremos. Ya sea T568A a T568A o T568B a T568B, la uniformidad es clave.

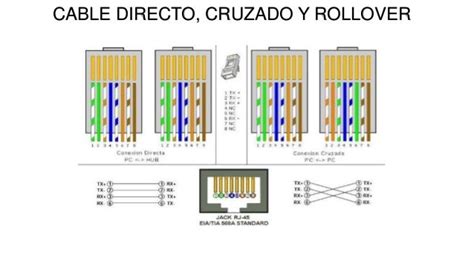

Cables Directos vs. Cables Cruzados: Diferenciando las Conexiones
La configuración interna de los cables Ethernet, determinada por los estándares T568A y T568B, da lugar a dos tipos principales de cables: directos y cruzados. Aunque ambos utilizan conectores RJ45 idénticos, su funcionalidad difiere significativamente.
Cables Directos: Conectando lo Desigual
Los cables directos, también conocidos como cables de conexión, mantienen secuencias de cableado idénticas en ambos extremos. Esto significa que si un extremo está cableado según T568A, el otro también lo estará, y lo mismo aplica para T568B. Los cables directos se utilizan para conectar dispositivos de diferente tipo, como una computadora a un router o a un switch. En esencia, mantienen una correspondencia de pines uno a uno entre los conectores. La mayoría de los equipos de red modernos incorporan la tecnología Auto MDI-X, que permite que los dispositivos detecten automáticamente el tipo de cable necesario, haciendo que los cables directos sean la opción más común y popular en la actualidad.
Cables Cruzados: Conectando lo Similar
Los cables cruzados, por el contrario, utilizan configuraciones de cableado diferentes en sus dos extremos. Típicamente, un extremo se cablea según el estándar T568A y el otro según el estándar T568B. Esta inversión de los pares de transmisión y recepción permite conectar directamente dos dispositivos del mismo tipo, como dos computadoras o dos switches, sin necesidad de un dispositivo intermedio como un router o un switch. Históricamente, eran esenciales cuando los equipos de red no contaban con la función Auto MDI-X. Para crear un cable cruzado que funcione en redes 10/100BASE-T, se utiliza T568A en un extremo y T568B en el otro. Para redes Gigabit Ethernet (1000BASE-T), existen variantes específicas que aseguran la compatibilidad.
La Tecnología Auto MDI-X: Simplificando las Conexiones
La tecnología Auto MDI-X (Automatic Medium-Dependent Interface Crossover) ha revolucionado la forma en que se configuran las redes. Esta característica, especificada en estándares como 1000BASE-T, permite que las interfaces de red detecten automáticamente la polaridad de los cables y ajusten la configuración interna, eliminando la necesidad de utilizar cables cruzados en la mayoría de las situaciones. Esto ha hecho obsoletos muchos puertos "uplink" y selectores manuales en switches y hubs antiguos, reduciendo significativamente la posibilidad de errores de instalación. Sin embargo, en situaciones ocasionales donde ninguno de los dispositivos conectados soporta o tiene habilitada esta función, un cable cruzado aún podría ser necesario.
Proceso de Cableado y Verificación: Herramientas y Precisión
El cableado correcto de un conector RJ45 requiere precisión y las herramientas adecuadas. El proceso general implica:
- Pelar el cable: Utilizando una herramienta pelacables, se retira aproximadamente 3.8 cm (1.5 pulgadas) de la cubierta exterior del cable Ethernet para exponer los cuatro pares de hilos trenzados.
- Desenrollar y ordenar los hilos: Los hilos de cada par se desenrollan cuidadosamente y se colocan en el orden correcto según el estándar elegido (T568A o T568B).
- Recortar los hilos: Con unas tijeras o la herramienta de engarce, los extremos de los hilos se recortan de manera uniforme, asegurando que queden a la misma longitud para una inserción limpia en el conector.
- Insertar en el conector: Los hilos se introducen cuidadosamente en el conector RJ45, asegurándose de que cada hilo llegue hasta el final del canal correspondiente.
- Engarzar el conector: Utilizando una crimpadora o tenaza de engarce, el conector se presiona firmemente sobre el cable. La herramienta de engarce inserta los contactos del conector a través del aislamiento de los hilos, estableciendo la conexión eléctrica, y asegura la cubierta del cable.

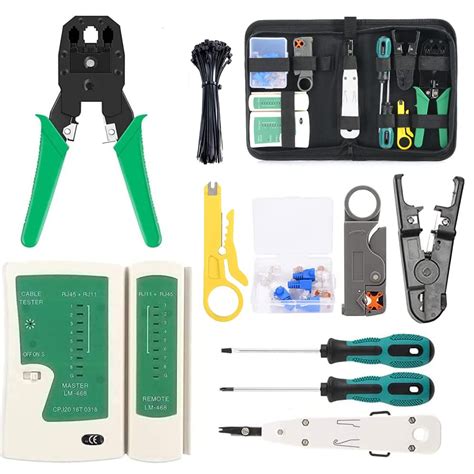

Herramientas Esenciales para el Cableado de Red
Para llevar a cabo estas tareas de manera efectiva, se necesita un conjunto de herramientas básicas:
- Cable Ethernet: El cable de par trenzado sin apantallar (UTP) es el más común.
- Conectores RJ45: Los conectores modulares de 8 posiciones y 8 pines.
- Pelacables: Específico para cables de red, para retirar la cubierta exterior sin dañar los hilos internos.
- Crimpadora (o Tenaza de Engarce): Herramienta para fijar el conector RJ45 al cable.
- Tijeras o Cortador de Precisión: Para recortar los hilos de cobre de manera uniforme.
- Comprobador de Cables de Red: Un dispositivo esencial para verificar la correcta conexión de todos los hilos y detectar posibles errores.
Diagnóstico y Solución de Problemas de Red
Los problemas de conectividad de red, como velocidades lentas, interrupciones intermitentes o ausencia total de conexión, a menudo se deben a problemas físicos con el cableado o los conectores. Un cableado incorrecto, como la mala conexión de un par de hilos, cortocircuitos o hilos desconectados, puede interrumpir la transmisión de datos y degradar el rendimiento de la red.
El Papel Crucial del Comprobador de Cables
Un comprobador de cables de red es una herramienta indispensable para diagnosticar estos problemas. Diseñado específicamente para cables Ethernet, permite verificar si cada uno de los ocho hilos está conectado correctamente a su pin correspondiente en ambos extremos del cable. Estas pruebas regulares ayudan a mantener el rendimiento óptimo de la red y a prevenir fallos inesperados. Si se detectan errores de cableado, es necesario reconectar los extremos del cable utilizando el código de color RJ45 correcto. Asimismo, los conectores dañados o los cables con desgaste físico deben ser reemplazados para asegurar la integridad de la conexión.
Adaptadores Modulares y Consideraciones Adicionales
Existen adaptadores modulares que permiten obtener dos puertos de una conexión Ethernet a partir de un solo cable. Sin embargo, estos adaptadores no son recomendables para redes de alta velocidad o cableado estructurado, ya que pueden introducir pérdidas de señal, atenuaciones y ruidos, afectando la calidad de la transmisión. En el ámbito de las redes, especialmente en entornos industriales, la selección adecuada de cables y conectores es vital. Factores como la resistencia a temperaturas extremas, vibraciones, exposición a sustancias químicas y el tipo de apantallamiento del cable (UTP vs. STP - Unshielded Twisted Pair vs. Shielded Twisted Pair) deben ser considerados para garantizar la fiabilidad y el rendimiento de la red.
Como Hacer un Cable de Red Directo RJ-45
Conclusión
El código de colores RJ45 es mucho más que una simple guía visual; es un estándar fundamental que sustenta la infraestructura de nuestras redes de comunicación. La comprensión y aplicación correcta de los estándares T568A y T568B, junto con la distinción entre cables directos y cruzados, son esenciales para cualquier profesional o entusiasta de las redes. Asegurar un cableado preciso y realizar verificaciones periódicas no solo facilita la instalación y el mantenimiento, sino que también garantiza conexiones de red estables, eficientes y fiables, permitiendo que la información fluya sin interrupciones en nuestro mundo cada vez más conectado.
