Cómo Extender y Duplicar Señales HDMI para Múltiples Pantallas

El mundo de la tecnología audiovisual avanza a pasos agigantados, y con él, la necesidad de conectar y adaptar dispositivos para optimizar nuestra experiencia. Si bien unir cables de electricidad o redes es una práctica común, extender o duplicar la señal de un cable HDMI, que transporta audio y video de alta resolución, presenta desafíos y soluciones específicas. Ya sea que necesites alargar un cable existente, conectar múltiples dispositivos a una sola fuente, o simplemente buscas la mejor manera de configurar tu sistema audiovisual, existen diversas opciones para lograrlo.

La Necesidad de Extender y Duplicar Señales HDMI

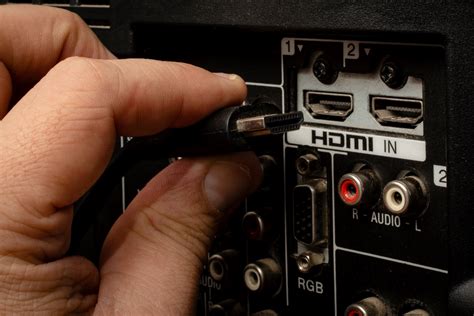

En nuestro día a día, el estándar HDMI es omnipresente, encontrándose en televisiones, ordenadores, videoconsolas, monitores e incluso servidores NAS. Su función principal es conectar un dispositivo a una pantalla, permitiendo la transmisión de audio y video de alta calidad. Sin embargo, la longitud estándar de un cable HDMI, típicamente entre 10 y 20 metros, puede ser insuficiente para ciertas aplicaciones. Esto ocurre cuando se desea conectar un ordenador a un monitor lejano, configurar un sistema de cine en casa, o distribuir contenido a múltiples pantallas en entornos profesionales como salas de conferencias, aulas, tiendas o bares.

Soluciones para Alargar un Cable HDMI

Cuando un cable HDMI no alcanza la distancia deseada, no es necesario desechar los cables existentes. Existen varias metodologías para extender el alcance de una señal HDMI, cada una adaptada a diferentes necesidades de longitud, presupuesto y complejidad de instalación.

1. Acoplador HDMI (Unión Hembra a Hembra)

Para unir dos cables HDMI y obtener una longitud combinada, la solución más sencilla es utilizar un adaptador tipo unión HDMI de hembra a hembra, también conocido como acoplador HDMI. Este dispositivo actúa como un puente, conectando los hilos conductores de ambos cables de manera interna. Es una solución rápida y económica, ideal para necesidades de extensión cortas o reparaciones caseras.

Ventajas:

• Rapidez y sencillez: Basta con conectar ambos extremos y la unión está lista.
• Bajo costo: Son dispositivos económicos y fáciles de adquirir.
• Reutilización de cables: Permite aprovechar cables HDMI cortos que ya posees.

Limitaciones:

• Pérdida de señal: En distancias largas, la calidad de la señal puede degradarse, provocando "destellos" o fallos en la imagen. Para video 4K, la degradación puede ser notable a partir de unos 20 metros, y para 8K, aún más corta, alrededor de 15 metros. Se recomienda mantener los cables pasivos por debajo de los 7.5 metros para evitar la pérdida de señal.
• Calidad variable: La calidad de la imagen y el sonido dependen de la calidad de los cables y del propio acoplador. Piezas defectuosas pueden generar problemas.

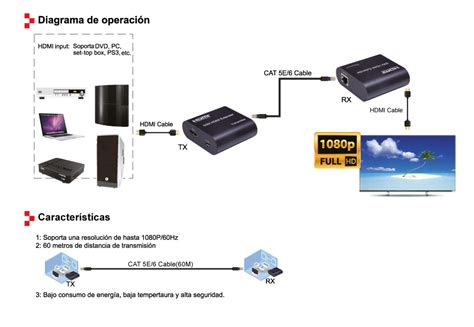

2. Extensores HDMI sobre Ethernet (HDBaseT)

Para distancias más largas, como las requeridas en cines en casa, salas de conferencias o instalaciones comerciales, los extensores HDMI sobre Ethernet son una solución robusta. Este método utiliza una caja especial llamada extensor, que consta de un transmisor y un receptor. El cable HDMI se conecta al transmisor, y luego un cable de red (como CAT6) se utiliza para enviar la señal hasta el receptor, ubicado cerca del televisor o proyector.

Esta tecnología, a menudo basada en HDBaseT, puede transmitir la señal hasta 100 metros (aproximadamente 328 pies) sin una pérdida significativa de calidad. HDBaseT es capaz de enviar no solo video y audio, sino también datos de red Ethernet, comandos de control remoto e incluso alimentación eléctrica (PoE) a través de un solo cable de red.

Ventajas:

• Larga distancia: Soporta hasta 100 metros, ideal para grandes espacios.
• Alta fiabilidad: Ofrece una transmisión de señal estable y con mínima pérdida.
• Versatilidad: Puede transmitir múltiples tipos de señales (video, audio, Ethernet, control).
• Confiabilidad: Menor susceptibilidad a interferencias en comparación con soluciones inalámbricas.

Consideraciones:

• Costo: Generalmente más caros que los acopladores.
• Instalación: Requiere la instalación de dos unidades (transmisor y receptor) y un cable de red adicional.

3. Cables HDMI Activos y Repetidores

Los cables HDMI activos y los repetidores son otra opción para extender la señal sin necesidad de cajas adicionales. Un cable HDMI activo contiene componentes electrónicos integrados que amplifican la señal, permitiendo alcanzar distancias mayores que los cables pasivos. Un repetidor es un pequeño dispositivo que se conecta entre dos cables HDMI para restaurar la fuerza de la señal.

Con un cable HDMI activo estándar, se pueden alcanzar hasta unos 7.5 metros, mientras que con un cable HDMI óptico activo, se pueden superar los 30 metros. Los repetidores HDMI pueden extender la señal hasta unos 100 metros si se les proporciona energía. Son ideales para aulas, salas de reuniones o cines en casa donde se busca una solución relativamente sencilla para tramos de cable de media a larga distancia.

Ventajas:

• Mejora de señal: Aumentan la fuerza de la señal para tramos de cable más largos.
• Instalación sencilla: Se integran directamente en la conexión del cable.
• Compactos: Ocupan poco espacio.

Limitaciones:

• Costo: Los cables activos suelen ser más caros que los pasivos.
• Energía: Algunos repetidores pueden requerir alimentación externa.

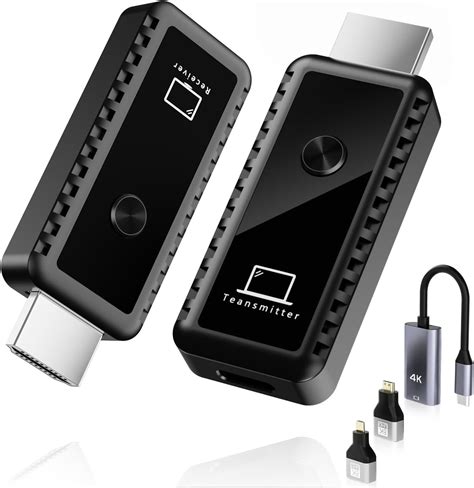

4. Extensores HDMI Inalámbricos

Para una configuración completamente libre de cables, los extensores HDMI inalámbricos envían la señal a través del aire. Un transmisor se conecta al dispositivo fuente y un receptor a la pantalla. Esta solución es ideal para oficinas, salas de estar o cualquier lugar donde pasar cables sea complicado o poco estético.

La mayoría de los extensores inalámbricos funcionan hasta 50 metros, aunque algunos modelos pueden alcanzar distancias mayores.

Ventajas:

• Libertad de cables: Permite una instalación limpia y sin obstáculos.
• Flexibilidad: Facilita la reubicación de dispositivos.
• Instalación rápida: No requiere tendido de cables.

Consideraciones:

• Latencia: Las señales inalámbricas pueden presentar un ligero retraso (lag), típicamente entre 100 y 500 milisegundos. Esto puede ser un problema para juegos o eventos en vivo donde la sincronización es crítica.
• Interferencias: La calidad de la señal puede verse afectada por la distancia, paredes u otras fuentes de interferencia inalámbrica.
• Rango limitado: El alcance efectivo puede variar considerablemente.

Duplicar una Señal HDMI: Splitters vs. Duplicadores

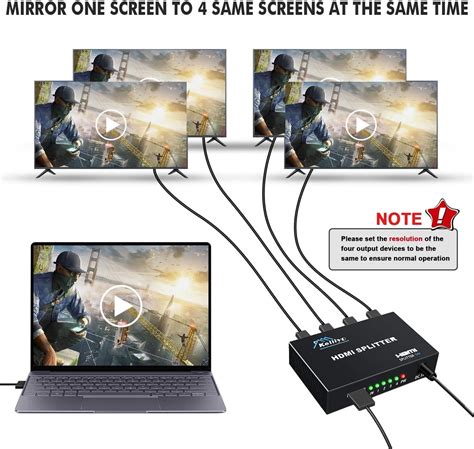

Cuando el objetivo es mostrar la misma imagen en múltiples pantallas simultáneamente, es crucial distinguir entre un duplicador HDMI y un splitter HDMI. Aunque sus nombres puedan sonar similares, sus funciones son opuestas y confudirlos puede llevar a resultados no deseados.

Duplicador HDMI (Pasivo)

Un duplicador HDMI, en su forma pasiva, toma una única señal de entrada y la replica en dos (o más) salidas idénticas. Esto significa que ambas pantallas mostrarán exactamente la misma imagen. Es útil para escenarios como la transmisión en directo desde una consola de videojuegos a una capturadora, o para mostrar la misma señal en varias pantallas en una tienda. Sin embargo, no permite tener escritorios extendidos o contenido diferente en cada pantalla. Internamente, funcionan de manera similar al controlador de pantalla de una tarjeta gráfica que envía la misma señal a múltiples salidas.

Limitaciones:

• Clonación de imagen: No permite tener escritorios extendidos. Solo se ve lo mismo en todas las pantallas.
• Pérdida de señal: En algunos casos, puede haber degradación de la señal si se conectan demasiados duplicadores o cables muy largos.

Splitter HDMI (Activo)

Un splitter HDMI (del inglés "split", separar o dividir) es un dispositivo que toma una señal de entrada y la distribuye a múltiples salidas, permitiendo que cada pantalla muestre contenido diferente o forme parte de un escritorio extendido. La mayoría de los splitters HDMI en el mercado están diseñados para enviar la misma señal a diferentes pantallas, contando con una única salida y múltiples entradas. Sin embargo, para lograr escritorios independientes, se necesitan dispositivos más avanzados.

Para obtener escritorios independientes, la solución más efectiva es añadir un nuevo puerto HDMI utilizando un convertidor de USB a HDMI. Estos adaptadores se conectan a puertos USB 3.0 o superiores (para un rendimiento óptimo) y envían una señal de video independiente a través del puerto USB. Son dispositivos de hardware que no requieren drivers y son compatibles con diversos sistemas operativos.

Otra alternativa para la gestión de múltiples monitores con contenido diferente es el uso de splitters DisplayPort con tecnología MST (Multi-Stream Transport). Estos permiten que una sola salida DisplayPort de la GPU envíe múltiples flujos de video independientes a varias pantallas. Un modelo típico puede tener una entrada DisplayPort y múltiples salidas (DP y HDMI), soportando diferentes resoluciones y tasas de refresco simultáneamente.

Ventajas de los Splitters para Escritorio Extendido:

• Productividad: Permite tener escritorios independientes, ideal para multitarea.
• Flexibilidad: Se pueden configurar diferentes resoluciones y tasas de refresco.

Consideraciones:

• Ancho de banda: El rendimiento puede estar limitado por el ancho de banda del puerto HDMI o USB de origen.
• Compatibilidad: Asegurarse de que la GPU y los monitores soporten la configuración deseada.

HDMI Ethernet Channel (HEC) y su Legado

Introducido en la versión HDMI 1.4 en 2009, el HDMI Ethernet Channel (HEC) buscaba integrar la conectividad a Internet en los cables HDMI. La idea era que, además de audio y video, el cable pudiera enviar y recibir datos de red a una velocidad máxima de 100 Mbps, funcionando como un "todo en uno". Esto surgió en una época donde las conexiones Wi-Fi no eran tan rápidas ni estables como hoy, y los routers a menudo tenían pocos puertos Ethernet.

Por qué HEC no tuvo éxito:

1. Expansión del Wi-Fi: La rápida mejora y adopción de redes Wi-Fi más rápidas y estables eliminó la necesidad de usar cables HDMI para la conectividad a Internet. La conveniencia del Wi-Fi se volvió preferida.
2. Puertos Ethernet nativos: Los fabricantes de televisores y otros dispositivos comenzaron a integrar puertos Ethernet directos, ofreciendo una alternativa más simple y directa para la conexión por cable.
3. Límite de velocidad de 100 Mbps: Esta velocidad máxima se volvió insuficiente para las conexiones de fibra óptica modernas, que alcanzan velocidades de hasta 1 Gbps e incluso 10 Gbps.
4. Compatibilidad de hardware: No todos los dispositivos estaban equipados con puertos HEC, y los cables debían ser específicamente "High Speed with Ethernet" o "Ultra High Speed HDMI".

A pesar de que HEC no alcanzó la popularidad esperada, la tecnología ARC (Audio Return Channel) y su evolución eARC sí se han consolidado y son características muy importantes en las Smart TV actuales para sistemas de sonido. ARC y HEC utilizan los mismos pines, lo que implica cierta compatibilidad.

Alternativas Avanzadas para Extensión de Señal

Si bien HEC no prosperó, existen tecnologías más modernas y robustas para la transmisión de señales a larga distancia:

• HDBaseT: Como se mencionó anteriormente, esta tecnología permite la transmisión de video, audio, Ethernet, control y alimentación eléctrica (PoE) a través de un solo cable Ethernet (Cat5e o Cat6) hasta 100 metros, soportando resoluciones hasta 8K.
• HD IP Extender: Estos dispositivos convierten la señal HDMI en paquetes TCP/IP para su transmisión a través de una red Ethernet. Son ideales para replicar imágenes entre pantallas situadas a decenas de metros de distancia, con soluciones que pueden costar alrededor de 100 euros por pantalla receptora. Son adecuados para transmisiones 1080p a 60Hz, a distancias de entre 50 y 100 metros.
• Extensores HDMI de Fibra Óptica: Estos cables utilizan filamentos de fibra óptica en su interior para transmitir la señal HDMI a grandes distancias sin degradación. Son una solución excelente para conexiones punto a punto a muy larga distancia, pero no permiten arquitecturas complejas de múltiples extensiones. Soportan resoluciones 4K y superiores.

Consideraciones Clave al Elegir un Método de Extensión

Al seleccionar la mejor opción para extender o duplicar tu señal HDMI, ten en cuenta los siguientes factores:

• Distancia de extensión: Mide con precisión qué tan lejos debe llegar la señal.
• Resolución y tasa de refresco: Asegúrate de que la solución elegida soporte la calidad de video deseada (4K, 8K, etc.) y la tasa de refresco de tus pantallas.
• Presupuesto: Los costos varían significativamente entre acopladores, extensores y tecnologías de fibra óptica.
• Compatibilidad: Verifica que el extensor o duplicador sea compatible con tus dispositivos fuente y pantallas.
• Complejidad de la configuración: Algunas soluciones son plug-and-play, mientras que otras requieren una configuración más elaborada.
• Estabilidad de la señal: Las soluciones cableadas suelen ofrecer mayor estabilidad que las inalámbricas.
• Funciones adicionales: Considera si necesitas transmitir otras señales como Ethernet, USB o control remoto.

En resumen, la forma de "duplicar" o extender un cable HDMI no se trata de empalmes tradicionales, sino de utilizar tecnología especializada. Ya sea para alargar un cable, distribuir contenido a múltiples pantallas, o superar limitaciones de puertos, el mercado ofrece una variedad de soluciones que van desde acopladores sencillos hasta avanzados extensores de fibra óptica, permitiendo adaptar la tecnología a las necesidades específicas de cada usuario.
