La conexión a Internet y a las redes locales se ha convertido en una parte fundamental de nuestra vida diaria, tanto en el ámbito doméstico como profesional. Para lograr una comunicación fluida y eficiente, la infraestructura de cableado juega un papel crucial. Dentro de este universo, el cable UTP (Unshielded Twisted Pair) es uno de los más comunes y utilizados. Sin embargo, como toda tecnología de transmisión de datos, no está exento de desafíos, siendo la pérdida de señal uno de los más importantes. Comprender cuándo y por qué ocurre esta pérdida de datos en un cable UTP es esencial para garantizar un rendimiento óptimo de nuestra red.
Entendiendo la Pérdida de Señal: Atenuación y Pérdida de Inserción

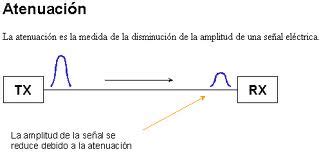

Técnicamente, cuando hablamos de la pérdida de señal en un cable, nos referimos a la "pérdida de inserción". Este fenómeno describe la atenuación, es decir, la cantidad de energía que una señal pierde a medida que viaja a lo largo del cable. Esta pérdida es, hasta cierto punto, inevitable en cualquier medio de transmisión, pero nuestro objetivo es minimizarla para asegurar la integridad de los datos.
La pérdida de inserción se mide en decibelios (dB) y tiene una relación directa con la longitud del cable: cuanto más largo es el cable, mayor es la pérdida de señal. Se calcula comparando la potencia de entrada de la señal con la potencia de salida. Una pérdida de señal elevada puede impedir que el equipo receptor interprete correctamente los datos, manifestándose en problemas como pixelaciones en video o cortes en la transmisión.
Factores que Afectan la Pérdida de Señal en Cables de Cobre (UTP)
La pérdida de señal en el cableado de cobre, incluyendo el UTP, está influenciada por una serie de factores interrelacionados.
Longitud del Cable: El Enemigo Silencioso
La resistencia eléctrica inherente al cobre es la principal culpable de la pérdida de señal en función de la longitud. A mayor longitud, mayor resistencia, lo que dificulta el paso de la señal eléctrica. Esta resistencia se relaciona directamente con la resistividad del material, el área del cable y su longitud. La ley de Ohm nos recuerda esta relación: Voltaje = Intensidad x Resistencia. Por lo tanto, un aumento en la resistencia se traduce en una disminución de la señal eléctrica, afectando la latencia, el ancho de banda y la velocidad general de la conexión.
En el ámbito doméstico, los cables Ethernet comunes de par trenzado (UTP) ofrecen un buen rendimiento cuando su longitud no supera los 100 metros. Más allá de esta distancia, la pérdida de señal se vuelve significativa, haciendo necesario buscar alternativas o implementar soluciones de repetidores si la infraestructura lo permite. Si bien la teoría establece los 100 metros como límite, en la práctica, para asegurar un rendimiento óptimo y evitar problemas de integridad de la señal, se suelen realizar tiradas de hasta 50-70 metros como máximo.
✅ Aprende la LEY DE OHM - ejercicios│Física 11 de 28
Temperatura: Un Factor Ambiental Crítico
Las altas temperaturas también juegan un papel importante en la atenuación de la señal. Los fabricantes especifican estándares de rendimiento que consideran la temperatura ambiente. En entornos calurosos, el cableado de cobre puede experimentar una mayor atenuación, lo que podría requerir una reducción de la longitud del cable para mantener un rendimiento aceptable.
Calidad del Cable y Categoría: La Base de un Buen Rendimiento
No todos los cables Ethernet son iguales. La categoría del cable (como Cat5e, Cat6, Cat6a) proporciona información sobre su diseño y la velocidad máxima teórica que puede soportar sobre una distancia determinada. Utilizar un cable de una categoría inferior a la requerida por nuestra conexión a Internet o por la velocidad de nuestros dispositivos puede ser un cuello de botella significativo. Por ejemplo, un cable Cat5e puede limitar la velocidad a 100 Mbps, mientras que un Cat6 puede soportar hasta 1 Gbps y un Cat6a hasta 10 Gbps, ambos hasta aproximadamente 100 metros (328 pies).
Instalar un cable de categoría inadecuada, como un Cat5e cuando se tiene un plan de Internet superior a 100 Mbps y un router Gigabit, impedirá aprovechar la velocidad contratada. Es fundamental que la categoría del cable sea compatible con la velocidad de la red y los dispositivos conectados. Si la red presenta lentitud, cuellos de botella o interrupciones frecuentes, es posible que el cableado existente no soporte el volumen de tráfico actual, lo que exige una migración a una categoría superior.
Integridad Física y Conexiones: Puntos Débiles Potenciales
El estado físico del cable UTP es vital. Un cable dañado, con dobleces forzados, roturas en el recubrimiento, exposición del cobre o pérdida de rigidez, presentará una pérdida de señal significativa. Los conectores RJ45, tanto en la calidad de su ensamblaje como en su estado físico, son puntos críticos. Un conector mal ensamblado puede generar falsos contactos, pérdida de paquetes o desconexiones intermitentes. El clip del conector debe estar intacto para asegurar una conexión firme en el puerto.
Además, la manipulación inadecuada durante la instalación, como forzar el cable en esquinas cerradas o mantenerlo bajo tensión constante, puede dañar los pares internos y degradar la señal. La regla de los 3dB, que indica que los resultados de pérdida de inserción inferiores a 3dB en cableado de cobre suelen ignorarse según los estándares, subraya la importancia de mantener estas pérdidas al mínimo.
Interferencias Electromagnéticas: El Ruido que Afecta la Señal
Otro factor que contribuye a la pérdida de señal y a la degradación del rendimiento en cables UTP es la interferencia electromagnética (EMI). Los cables UTP, al ser no blindados, son más susceptibles a las interferencias externas.
Fuentes de Interferencia
Diversas fuentes pueden generar EMI, incluyendo:
- Cables eléctricos de alto voltaje: La proximidad a cables de corriente alterna (AC) puede inducir ruido en el cable UTP.
- Motores eléctricos y transformadores: Estos dispositivos generan campos electromagnéticos potentes.
- Luminarias fluorescentes: Especialmente aquellas con balastros electrónicos.
- Equipos electrónicos de alta potencia: Como hornos de microondas o equipos industriales.
Mitigación de Interferencias
Para minimizar el impacto de la EMI en cables UTP, se recomienda:
- Mantener distancia: Instalar el cableado UTP lejos de fuentes conocidas de interferencia electromagnética.
- Uso de cables blindados (FTP/STP): En entornos industriales o donde las interferencias son elevadas, los cables UTP blindados (FTP - Foiled Twisted Pair o STP - Shielded Twisted Pair) ofrecen una capa adicional de protección. Estos cables cuentan con un blindaje metálico alrededor de los pares o del conjunto de pares, que ayuda a disipar las interferencias externas. Si bien el UTP es más económico y flexible, el FTP/STP es preferible en situaciones de alta EMI.
- Canalización adecuada: Utilizar canaletas y conductos para organizar y proteger los cables, separándolos de otros tipos de cableado.
Si se observan problemas de conexión o rendimiento en un cable UTP, y se sospecha de interferencias, es recomendable examinar la ruta del cable y su proximidad a posibles fuentes de EMI.
Mantenimiento y Buenas Prácticas para Minimizar Pérdidas
Una red eficiente y confiable comienza con el cuidado riguroso de su infraestructura física, especialmente del cable UTP. El mantenimiento regular y la adopción de buenas prácticas de instalación son esenciales para garantizar el rendimiento continuo y estable de la red.
Mantenimiento Preventivo
- Inspección regular: Revisar el estado físico de los cables al menos cada seis meses. Buscar señales de desgaste, dobleces forzados, roturas en el recubrimiento o conexiones sueltas.
- Limpieza y organización: Mantener los cables limpios y bien organizados utilizando canaletas, abrazaderas o racks. El polvo, la humedad y los enredos afectan tanto la durabilidad como la eficiencia de la red.
- Sustitución de cables dañados: Cualquier cable que presente cortes, exposición del cobre o pérdida de rigidez debe ser sustituido de inmediato.
- Verificación de conectores: Asegurarse de que los conectores estén firmemente ajustados, sin holguras ni signos de corrosión.

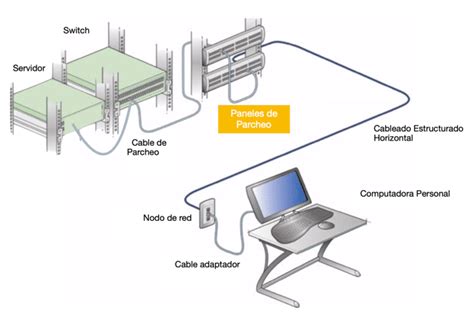

Buenas Prácticas de Instalación
- Medición precisa de distancias: Medir las distancias de manera pulcra para evitar problemas durante la instalación y asegurar que se mantengan dentro de los límites recomendados para la categoría del cable.
- Instalación cuidadosa de conectores: Tomarse el tiempo necesario y realizar las conexiones con delicadeza para obtener un resultado óptimo, evitando así tener que repetir la operación y prevenir pérdidas.
- Evitar tensiones y dobleces excesivos: No forzar el cable en esquinas cerradas ni mantenerlo bajo tensión constante.
- Considerar el entorno: Al instalar el cableado, mantener distancia de motores, transformadores, luminarias fluorescentes o cables eléctricos de alto voltaje.
- Elección del material adecuado: Elegir el tipo de cable (UTP, FTP, STP) y la categoría (Cat5e, Cat6, etc.) que mejor se adapte a las necesidades de la instalación y al entorno. Para instalaciones que requieran mayor robustez frente a interferencias, se recomienda el uso de cables blindados (FTP o STP).
- Planificación a futuro: Pensar no solo en las necesidades actuales sino también en las futuras ampliaciones o cambios tecnológicos. Esto puede evitar empalmes innecesarios y obras posteriores.
Fibra Óptica vs. Cobre: Una Comparación en Pérdida de Señal
Si bien este artículo se centra en el cable UTP (cobre), es importante mencionar brevemente su contraparte, la fibra óptica, para entender mejor las diferencias en la pérdida de señal.
La pérdida de señal es considerablemente menor en cables de fibra óptica que en conductores de cobre. Esto se debe a la naturaleza de la transmisión: la luz viaja a través de hilos de vidrio o plástico, lo que minimiza la atenuación y permite distancias de transmisión mucho mayores (hasta 2 kilómetros para velocidades de 10 Mbps a 100 Mbps). Sin embargo, la fibra óptica presenta otras peculiaridades, como ser más delicada en su manejo y requerir herramientas y técnicas específicas para su instalación y mantenimiento. Las causas de pérdida en fibra suelen estar relacionadas con componentes de baja calidad, mala alineación de conectores, extremos sucios o empalmes mal realizados.
Conclusión Parcial
La pérdida de datos en un cable UTP no es un evento aislado ni aleatorio, sino el resultado de una compleja interacción de factores físicos, eléctricos y ambientales. La longitud del cable, la temperatura, la categoría del material, la calidad de las conexiones y la presencia de interferencias electromagnéticas son elementos clave que determinan la integridad de la señal. Al comprender estos factores y aplicar buenas prácticas de instalación y mantenimiento, podemos asegurar que nuestro cableado UTP ofrezca el rendimiento esperado, garantizando una conexión a Internet y una red local estables y eficientes. La elección del cable adecuado, la correcta instalación y el cuidado continuo son inversiones directas en la fiabilidad y velocidad de nuestra infraestructura de red.
