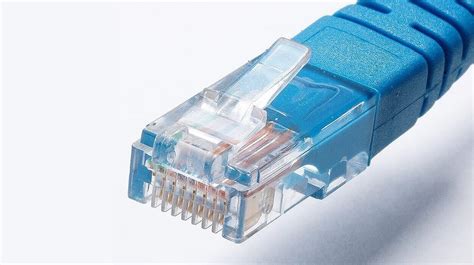

¿Alguna vez te has preguntado cómo tu ordenador se conecta mágicamente a Internet a través de ese cable de red? El secreto reside en el pequeño enchufe de plástico que se encuentra en ambos extremos del cable. Esta guía desentraña la confusión y te sumerge en el fascinante mundo del código de colores RJ45, esencial para cualquiera involucrado en la comunicación de datos o la instalación de redes. Si no tienes ni idea de este elemento, puedes intentar imaginarte un enchufe. RJ45 es, en esencia, el "enchufe" de los cables de red (cables Ethernet).
RJ45 vs. 8P8C: Una Distinción Crucial
Antes de adentrarnos en los códigos de colores, es importante entender la terminología. RJ45 (Registered Jack 45) es un término específico que hace referencia a una norma de interfaz registrada definida por la Comisión Federal de Comunicaciones (FCC) de Estados Unidos. Esta norma utiliza un conector 8P8C (8 Position 8 Contact), que es un término más genérico utilizado para describir las especificaciones físicas de un conector. En resumen, el RJ45 especifica un método de cableado concreto utilizando la forma física de un conector 8P8C. Ambos términos, RJ45 y 8P8C, se refieren a la misma interfaz física que encontramos en los cables Ethernet.
La Arquitectura Interna del Cable Ethernet
Dentro de un cable de red típico, encontramos ocho finos hilos de cobre. Estos hilos están organizados en cuatro pares trenzados. El trenzado de los hilos es una técnica de ingeniería diseñada para reducir la diafonía (interferencia electromagnética entre pares de cables adyacentes) y la interferencia externa. Al principio, técnicamente, no hay diferencia de rendimiento entre los dos estándares de cableado principales que utilizaremos: T568A y T568B.
Estándares de Cableado: T568A y T568B
Tanto la T568A como la T568B son normas oficiales de cableado Ethernet definidas en la Especificación TIA/EIA-568, utilizando el mismo conector RJ45 8P8C. Estos estándares dictan el orden específico en el que los ocho hilos de cobre deben ser terminados dentro del conector RJ45. La principal diferencia entre T568A y T568B reside en la inversión de los pares de cables naranja y verde.
- T568A: Este estándar se usa comúnmente en instalaciones residenciales y en contratos del gobierno federal de EE. UU. También es un estándar de aceptación global.
- T568B: Este es el estándar más común en las instalaciones comerciales de EE. UU.
La elección entre T568A y T568B depende de las especificaciones de la red y de la consistencia en la instalación. Es fundamental que ambos extremos del cable sigan el mismo estándar para garantizar una conexión directa y funcional.
El Código de Colores: Una Guía Visual Esencial
Los códigos de colores para cables de red, basados en el estándar TIA/EIA-568, son cruciales para la correcta conexión de los cables. Estos códigos se basan en el estándar TIA/EIA-568, que es una norma de la industria de telecomunicaciones que establece los colores para los pares de hilos en un cable de par trenzado sin apantallar (UTP). Los códigos de colores también pueden ser útiles para diagnosticar problemas en la red, ya que permiten identificar fácilmente cualquier fallo en un par de hilos específico.
Cada color asignado a los cables de red tiene un propósito específico. El color blanco se utiliza a menudo para representar el conductor positivo, mientras que los colores secundarios se utilizan para representar el conductor negativo o tierra. Esta distinción permite una transmisión de datos más eficiente y una mejor calidad de la señal.
Códigos de Colores para los Pares de Hilos en un Cable UTP:
- Par azul/blanco-azul: Se utiliza para el par número uno (1).
- Par verde/blanco-verde: Se utiliza para el par número dos (2).
- Par marrón/blanco-marrón: Se utiliza para el par número tres (3).
- Par gris/blanco-gris: Se utiliza para el par número cuatro (4).
Es importante tener en cuenta que los colores de los pares de hilos pueden variar según el fabricante del cable. Por lo tanto, es recomendable consultar el manual del fabricante o la etiqueta del cable para asegurarse de utilizar los colores correctos. Además, debes recordar que los colores de los pares de hilos se utilizan para identificar los pares en un cable de par trenzado sin apantallar. Los cables de par trenzado apantallados (STP) pueden tener un esquema de colores diferente.

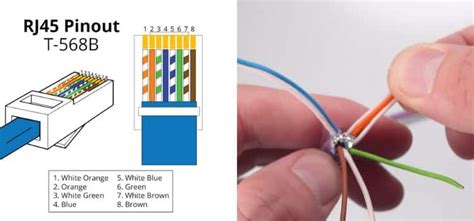

Códigos de Colores para los Pines del Conector RJ45 (según T568B, el más común para Ethernet):
Al utilizar conectores RJ45, es importante que te asegures que los cables estén conectados a los pines correctos según su color correspondiente.
| Pin | Color (Estándar T568B) | Par de Hilos |
|---|---|---|
| 1 | Blanco/Naranja | Naranja |
| 2 | Naranja | Naranja |
| 3 | Blanco/Verde | Verde |
| 4 | Azul | Azul |
| 5 | Blanco/Azul | Azul |
| 6 | Verde | Verde |
| 7 | Blanco/Marrón | Marrón |
| 8 | Marrón | Marrón |
Conectando Dispositivos: Cables Directos vs. Cables Cruzados
La forma en que se conectan los cables de red determina la funcionalidad de la red. Existen dos tipos principales de cables Ethernet basados en su configuración interna:
Cable Directo (Straight-Through): En un cable directo, los colores de cada par de cable coinciden en ambos extremos. Para el cable de red directo se aplica solo un estándar de cableado: ambos extremos del cable deben tener la misma dirección: T568A a T568A o T568B a T568B. Los cables directos conectan dispositivos diferentes, como una computadora a un router o switch. Mantienen una correspondencia de pines uno a uno entre los conectores. La mayoría de los equipos de red actuales incorporan la tecnología Auto MDI-X, que permite que los dispositivos negocien automáticamente el tipo de cable necesario, haciendo que los cables directos sean prácticamente universales.
Cable Cruzado (Crossover): Un cable de red cruzado es un tipo de cable Ethernet que se utiliza para conectar dispositivos de computación directamente. A diferencia de los cables de red directos, los cables cruzados utilizan dos estándares de cableado diferentes: un extremo usa el estándar de cableado T568A y el otro utiliza el estándar de cableado T568B (T568A a T568B). El cableado interno de los cables de red cruzados invierte las señales de transmisión y recepción. Este tipo de cable se usa con más frecuencia para conectar dos dispositivos del mismo tipo: por ejemplo, dos ordenadores (a través del controlador de interfaz de red) o dos switches entre sí. Para crear un cable cruzado que funcione en 10/100baseT, un extremo del cable debe tener la distribución 568A y el otro 568B. Para crear un cable cruzado que funcione en 10/100/1000baseT, un extremo del cable debe tener la distribución Gigabit Ethernet (variante A), igual que la 568B, y el otro Gigabit Ethernet (variante B1).
La "configuración Automática MDI/MDI-X" (Auto-MDIX) está especificada como una característica opcional en el estándar 1000Base-T, lo que significa que directamente a través de cables trabajarán dos interfaces Gigabit capaces. Esta característica elimina la necesidad de cables cruzados, haciendo obsoletos los puertos uplink/normal y el selector manual de switches encontrado en muchos concentradores y conmutadores viejos, y reduciendo significativamente errores de instalación. Nota que aunque la configuración automática MDI/MDI-X está implementada de forma general, un cable cruzado podría hacer falta en situaciones ocasionales en las que ninguno de los dispositivos conectados tiene la característica implementada y/o habilitada. Incluso por legado, los dispositivos 10/100, muchas tarjetas de red (NIC), switches y hubs automáticamente aplican un cable cruzado interno cuando es necesario.
Como armar un cable de red cruzado
El Proceso de Cableado RJ45
El cableado correcto de un conector RJ45 requiere precisión y las herramientas adecuadas. Los problemas de conectividad de red suelen deberse a problemas físicos con los cables o conectores.
- Pelando el Cable: Con una herramienta pelacables, pela aproximadamente 3,8 cm (1,5 pulgadas) de la cubierta exterior del cable de red. Esto dejará al descubierto los cuatro pares de hilos trenzados.
- Desenredando y Ordenando los Hilos: Con cuidado, desenreda los pares de hilos y sepáralos. Luego, alisa cada uno de los ocho hilos y colócalos en el orden correcto según el estándar elegido (T568A o T568B).
- Recorte de los Extremos de los Cables: Utiliza unas tijeras o una herramienta de engarce para cortar el alambre de cobre en longitudes iguales y recórtalas uniformemente, asegurándote de que queden lo más rectas posible. La longitud ideal para insertar en el conector suele ser de aproximadamente 1,2 cm (0,5 pulgadas).
- Inserción en el Conector: Inserta cuidadosamente los hilos en el conector RJ45, asegurándote de que cada hilo entre en su canal correspondiente y llegue hasta el final del conector. La cubierta exterior del cable debe quedar ligeramente dentro del conector para asegurar la sujeción.
- Engarce: Con el cable y el conector en su lugar, inserta el conector RJ45 en la ranura correspondiente de la tenaza de engarce (crimpadora). Aprieta el mango de la tenaza de engarce de forma uniforme y firme hasta que la herramienta complete su recorrido. Esto empujará los contactos metálicos del conector a través del aislamiento de cada hilo, estableciendo la conexión eléctrica.
Diagnóstico y Mantenimiento
¿No hay conexión de red tras la conexión? ¿Velocidad de Internet lenta o inestable? Comprender el código de colores del conector RJ45 y la disposición de sus patillas es fundamental. Si conoces su estructura con claridad, puedes ayudar a elegir el conector RJ45 adecuado, lo que puede ser beneficioso para crear cables Ethernet fiables y eficientes que soportarán tus dispositivos de red con eficacia.
Utiliza un comprobador de cables de red diseñado para cables Ethernet para verificar las conexiones correctas. Las pruebas periódicas mantienen el rendimiento de la red y previenen fallos inesperados. Si detectas errores de cableado, reconecta los extremos del cable utilizando el código de color RJ45 correcto. Reemplaza los conectores dañados o los cables con desgaste físico.
Consideraciones Adicionales para Entornos Profesionales
Los cables Ethernet se clasifican en diferentes categorías (Cat 5, Cat 5e, Cat 6, Cat 6A, y 8.1), cada una con especificaciones particulares en cuanto a velocidad de transmisión y frecuencia. Además de la categoría, es crucial considerar el apantallamiento del cable, que protege contra interferencias electromagnéticas y de radiofrecuencia. En entornos industriales, la selección adecuada de cables y conectores es vital para garantizar la fiabilidad y el rendimiento de la red. Factores como la resistencia a temperaturas extremas, vibraciones y exposición a sustancias químicas deben considerarse al elegir el cableado.
Además, existen adaptadores modulares para sacar dos puertos de una conexión Ethernet. Estos adaptadores modulares no son muy recomendables cuando se requiere una red de alta velocidad, a través de cableado estructurado, ya que se pueden producir pérdidas de señal, atenuaciones, ruidos, etc.
Al final, un cableado correcto garantiza conexiones de red estables y evita problemas como velocidades lentas o fallos totales. Los errores en el cableado pueden interrumpir la transmisión de datos. Disfruta de una buena conexión con tus cables y evita fallos identificando correctamente sus colores.
